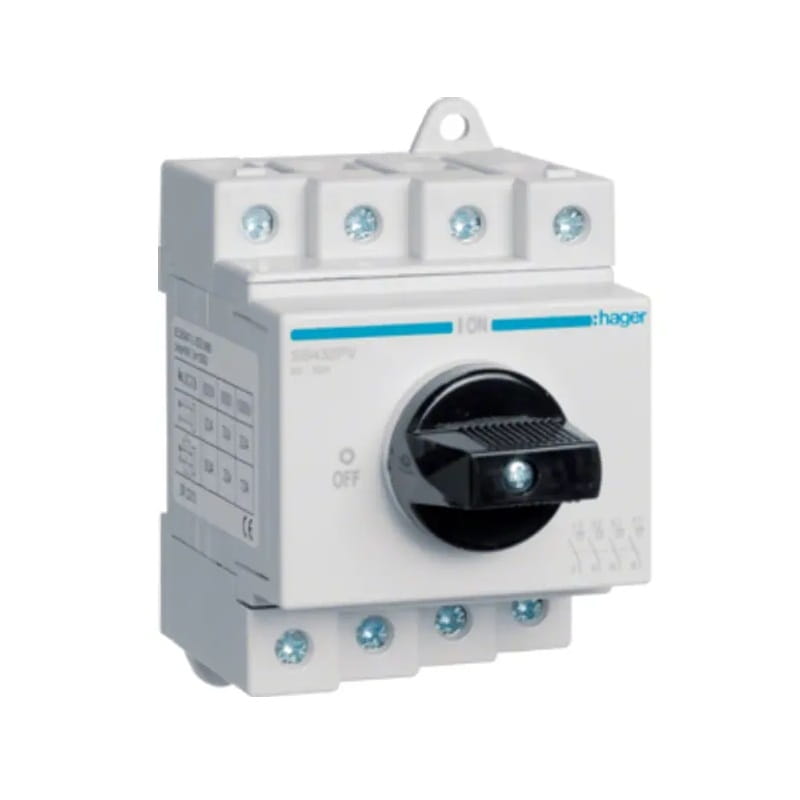

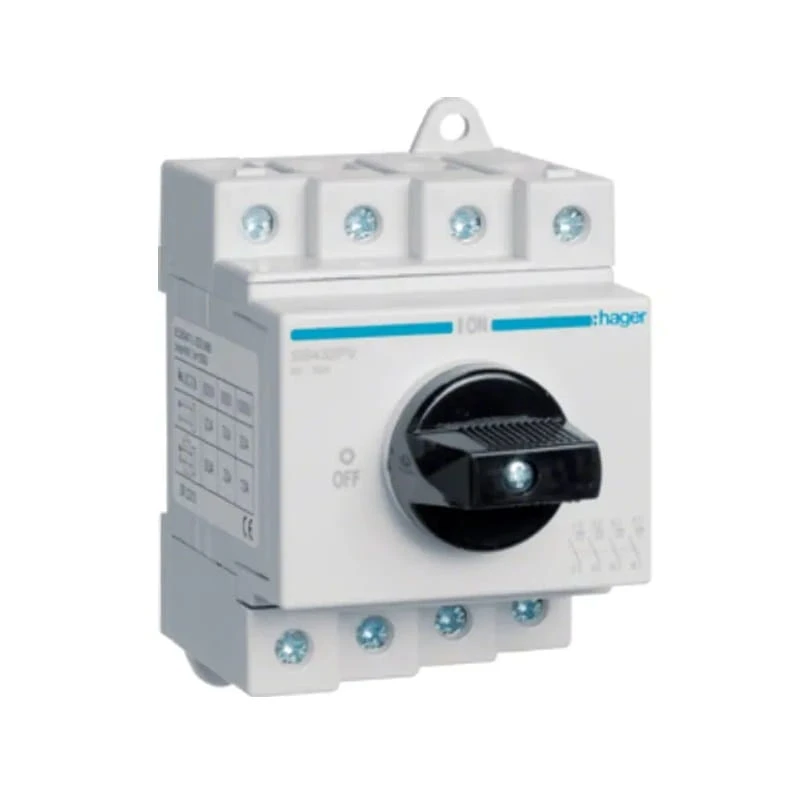

Hager DC-Trennschalter 3-phasig 4P 32A 1000V
Leave feedback on the product
DC-Trennschalter 4P 32A 1000V für Photovoltaikanlagen. Stoßspannung 8000V, IP20, Bedienung über Drehknopf ON/OFF mit farbiger Zustandsanzeige. Konform mit IEC 60947-3.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Variante wählen:
Individual variants may differ in price
Verpackungsoptionen
Product code:
Produkteigenschaften
[PIM] rozlaczniki-izolacyjne #95
- Anwendung DC (Photovoltaik)
- Trennschaltertyp Trennschalter
- Nennstrom [A] 32A
- Polzahl 4P
- Nennspannung [V] 1000V DC
- Marke HAGER
Beschreibung
Hager DC-Trennschalter 3-phasig 4P 32A 1000V
DC-Trennschalter 3-phasig 4P 32A 1000V SB432PV HAGER wird häufig als FR-Trennschalter bezeichnet und findet sowohl in Wohn- als auch in Industrieverteilern breite Anwendung.
Seine Hauptfunktion besteht darin, alle Stromkreise zu trennen und als Hauptschalter zu fungieren. Der Trennschalter wird in nahezu jeder Sicherungsverteilung eingesetzt und dient als Hauptschalter sowohl in Notfallsituationen als auch bei routinemäßigen Wartungsarbeiten, um die Anlage dauerhaft von der Stromversorgung zu trennen.
Der Schalter wird über einen ON/OFF-Drehknopf bedient und verfügt über ein Sichtfenster, das durch Farben (grün/rot) den Betriebszustand des Geräts anzeigt, was den Benutzern die Kontrolle über die ordnungsgemäße Funktion erleichtert.
Konstruktion
| Parameter | Wert |
|---|---|
| Polzahl | 4 P |
| Bauform | gemäß DIN EN 50173-1:2011-09 |
Funktionen
| Parameter | Wert |
|---|---|
| Wendeschalter | Nein |
| Als Hauptschalter | Nein |
| Als Not-Aus-Einrichtung | Nein |
| Als Sicherheitsschalter | Ja |
| Als Wartungs-/Reparaturschalter | Ja |
Konfiguration
| Parameter | Wert |
|---|---|
| Anzahl der Module | 3/5 |
Bedien- und Anzeigeelemente
| Parameter | Wert |
|---|---|
| Integrierter Motorantrieb | Nein |
Spannung
| Parameter | Wert |
|---|---|
| Bemessungsisolierspannung Ui | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8000 V |
| Bemessungsbetriebsspannung Un (DC) | 1000 V |
Strom
| Parameter | Wert |
|---|---|
| Bemessungsstrom In | 32 A |
| Zulässige Belastung DC21 Kategorie A | 32 A |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 72 mm |
| Produkthöhe | 85 mm |
Leistung
| Parameter | Wert |
|---|---|
| Gesamtleistungsverlust bei Bemessungsstrom | 6,9 W |
| Leistungsverlust pro Pol bei Bemessungsstrom | 1,7 W |
Haltbarkeit
| Parameter | Wert |
|---|---|
| Mechanische Haltbarkeit (Anzahl der Zyklen) | 10000 |
Abdeckung / Tür / Oberteil
| Parameter | Wert |
|---|---|
| Abschließbar | Nein |
Installation / Montage
| Parameter | Wert |
|---|---|
| Geeignet für zentrale Frontmontage | Nein |
| Geeignet für Frontmontage | Nein |
| Geeignet für Bodenmontage | Nein |
Ausstattung
| Parameter | Wert |
|---|---|
| Anzahl zusätzlicher NC-Kontakte | 0 |
| Anzahl zusätzlicher NO-Kontakte | 0 |
| Anzahl zusätzlicher Wechselkontakte | 0 |
| Anzahl NC-Kontakte | 0 |
| Anzahl NO-Kontakte | 4 |
| Anzahl NO/NC-Kontakte | 0 |
| Optionaler Motorantrieb | Nein |
| Zusätzliches Zubehör | Nein |
Norm
| Parameter | Wert |
|---|---|
| Norm | IEC 60947-3 ; VDE 0660 |
| Europäische WEEE-Richtlinie | betrifft |
Sicherheit
| Parameter | Wert |
|---|---|
| Schutzart | IP20 |
Einsatzbedingungen
| Parameter | Wert |
|---|---|
| Betriebstemperatur | -40…65 °C |
| Verschmutzungsgrad gemäß IEC 60664 / IEC 60947-2 | 3 |
| Lager-/Transporttemperatur | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Downloads
Instruction manuals for SB432PV.PDF
144.58 kB
Bedienungsanleitungen für SB432PV
Product data sheet.pdf
229.40 kB
Produktdatenblatt
SB432PV Declaration of conformity UKCA.PDF
910.04 kB
SB432PV UKCA Konformitätserklärung
SB432PV EU Declaration of conformity.PDF
598.74 kB
SB432PV EU-Konformitätserklärung
