Hager FI-Schutzschalter 40A 4P 30mA Typ AC
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

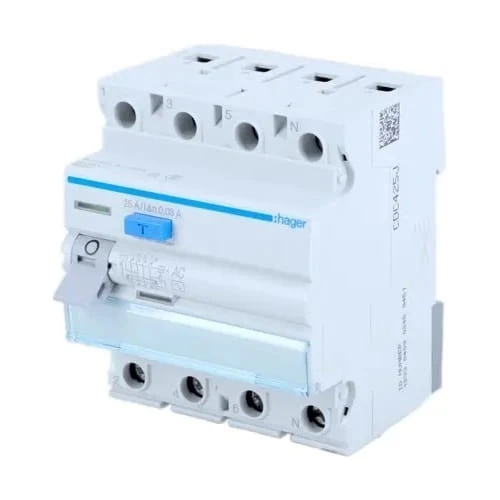

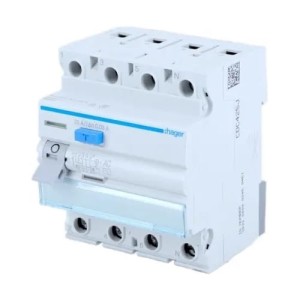

Hager Fehlerstromschutzschalter 40A 4P 30mA Typ AC
Der Fehlerstromschutzschalter 4P 40A 30mA Typ AC CDC440J von HAGER ist ein elektrisches Gerät, das zur sofortigen Abschaltung des Stromkreises entwickelt wurde, wenn es Ungleichheiten im Stromfluss zwischen abfließendem und zufließendem Strom erkennt.
Das Modell CDC440J wird hauptsächlich zum Schutz vor elektrischem Schlag bei direkter oder indirekter Berührung eingesetzt. Zusätzlich trägt es zur Minimierung des Risikos von Geräteschäden bei und verhindert die Entstehung von Bränden durch elektrische Störungen.
Wichtigste Merkmale
- Stabile und sichere Montage auf der Hutschiene mittels robuster Metallhalterung.
- Gewährleistet Berührungsschutz (IP2x) auch bei Verwendung von Phasenschienen.
- Klemmenabdeckung verhindert fehlerhafte Anschlüsse von Leitungen und minimiert das Risiko von Montagefehlern.
- Fehlerstrom-Anzeige ermöglicht schnelle Erkennung, ob die Auslösung durch Fehlerstrom oder manuelle Abschaltung erfolgte.
- Echte Kontaktstellungsanzeige, die zeigt, ob die Schaltkontakte tatsächlich mechanisch geöffnet sind.
- Sichere Arbeiten unter Spannung dank der Möglichkeit, isolierte Schraubendreher zu verwenden, was Gehäuseschäden verhindert.
- Möglichkeit der Plombierung bei speziellen Anwendungen, die Kontrolle über unbefugten Zugriff gewährleistet.
- Das Gerät schützt Leitungen, Sachwerte und Menschenleben vor den gefährlichen Auswirkungen elektrischen Stroms.
- Alle Geräte erfüllen die Anforderungen der polnischen Normen und die für die CE-Kennzeichnung erforderlichen Bedingungen, was ihre Qualität und Sicherheit bestätigt.
- Möglichkeit der Erweiterung bestehender Installationen dank 100% Kompatibilität mit der vorherigen Serie, was die Modernisierung von Systemen erleichtert.
Konstruktion
| Parameter | Wert |
|---|---|
| Polzahl | 4 P |
| Montage | Hutschiene |
Elektrische Eigenschaften
| Parameter | Wert |
|---|---|
| Nennbetriebsspannung Ue (AC) | 230/400 V |
| Nennfrequenz | 50 Hz |
Spannung
| Parameter | Wert |
|---|---|
| Nenn-Isolationsspannung Ui | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4 kV |
Strom
| Parameter | Wert |
|---|---|
| Nenn-Fehlerstrom dI | 30 mA |
| Nenn-Entladestrom (IN 8/20µs) | 0,25 kA |
| Nenn-Ein- und Ausschaltvermögen Im | 1,5 kA |
| Nenn-Kurzzeitstrom Inc gemäß EN 61008-1 | 6 kA |
| Nennstrom | 40A |
Leistung
| Parameter | Wert |
|---|---|
| Gesamtverlustleistung bei Nennstrom | 6,5 W |
| Verlustleistung pro Pol bei Nennstrom | 2,3 W |
Auslösung
| Parameter | Wert |
|---|---|
| Kurzzeitverzögert | nein |
Haltbarkeit
| Parameter | Wert |
|---|---|
| Elektrische Lebensdauer (Anzahl Zyklen) | 2000 |
| Mechanische Lebensdauer (Anzahl Zyklen) | 4000 |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 70 mm |
| Produkthöhe | 83 mm |
| Produktbreite | 70 mm |
Installation / Montage
| Parameter | Wert |
|---|---|
| Anzugsdrehmoment | 2,8Nm |
Anschluss
| Parameter | Wert |
|---|---|
| Querschnitt flexibler Leiter (Litze) in Klemme | 16 mm² |
| Querschnitt starrer Leiter (Draht) in Klemme | 25 mm² |
| Anschlussart | Schraubanschluss |
Norm
| Parameter | Wert |
|---|---|
| Norm | EN 61008-1 |
| Europäische RoHS-Richtlinie | konform |
Sicherheit
| Parameter | Wert |
|---|---|
| Schutzart | IP20 |
| Typ des Fehlerstromschutzschalters | AC |
Betriebsbedingungen
| Parameter | Wert |
|---|---|
| Verschmutzungsgrad gemäß IEC 60664 / IEC 60947-2 | 2 |
| Lagertemperatur | -55 bis 70 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Schaltertyp | Fehlerstrom |
| Polzahl | 3P+N |
| Nennstrom [A] | 40A |
| Fehlerstrom [mA] | 30 mA |
| Auslösecharakteristik | AC |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
