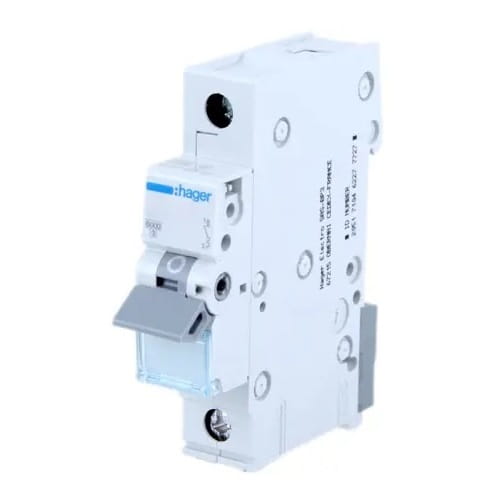

Hager Leitungsschutzschalter B 10A 1P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Hager Leitungsschutzschalter B 10A 1P 6kA
Der Leitungsschutzschalter MCB B 10A 1P 6kA MBN110E von Hager, auch als Installationsschutzschalter bekannt, spielt eine entscheidende Rolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN110E schützt vor den Folgen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis 6kA. Es zeichnet sich durch verzögertes Auslösen aus und gewährleistet einen wirksamen Schutz von Geräten, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme aufweisen.
Aufbau des Schutzschalters MBN110E:
- 1 - Schalthebel
- 2 - Verriegelung
- 3 - Festkontakt und Bewegkontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
Konstruktion
| Parameter | Wert |
|---|---|
| Anzahl geschützter Pole | 1 |
| Polzahl | 1 P |
| Typ des Leitungsschutzschalters | B |
Elektrische Eigenschaften
| Parameter | Wert |
|---|---|
| Nennkurzschluss-Schaltvermögen Icn | 6 kA |
| Nennbetriebsspannung Ue | 230/400 V |
| Nennfrequenz | 50/60 Hz |
| Art der Versorgungsspannung | AC |
Spannung
| Parameter | Wert |
|---|---|
| Nennisolationsspannung Ui | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4000 V |
Strom
| Parameter | Wert |
|---|---|
| Nennstrom | 10A |
| Nennausschaltvermögen bei Kurzschluss 230 V 50 Hz | 6 kA |
| Nennbetriebskurzschluss-Ausschaltvermögen Ics | 6 kA |
Leistung
| Parameter | Wert |
|---|---|
| Maximaler Leistungsverlust pro Pol gemäß Norm | 3 W |
| Gesamtleistungsverlust bei Nennstrom | 2,75 W |
| Leistungsverlust pro Pol bei Nennstrom | 2,75 W |
Lebensdauer
| Parameter | Wert |
|---|---|
| Elektrische Lebensdauer (Anzahl Zyklen) | 4000 |
| Mechanische Lebensdauer (Anzahl Zyklen) | 20000 |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 70 mm |
| Produkthöhe | 83 mm |
| Produktbreite | 17,5 mm |
Installation / Montage
| Parameter | Wert |
|---|---|
| Anzugsdrehmoment | 2,8Nm |
Anschluss
| Parameter | Wert |
|---|---|
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang/Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang/Ausgang für flexible Leiter (Litze) | 1/16 mm² |
Sicherheit
| Parameter | Wert |
|---|---|
| Norm | EN 60898-1 |
| Schutzart | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Nennstrom [A] | 10A |
| Polzahl | 1P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
