Hager Leitungsschutzschalter B 10A 3P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

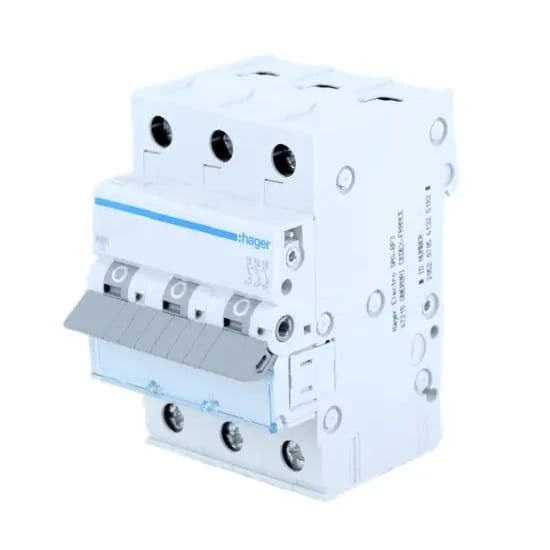

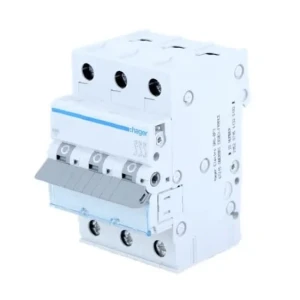

Hager Leitungsschutzschalter B 10A 3P 6kA
Der Leitungsschutzschalter MCB B 10A 3P 6kA MBN310E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle im elektrischen System, indem er den Stromkreis durch automatische Abschaltung schützt, wenn der Strom im Stromkreis die zulässigen Sicherheitswerte überschreitet.
Dieses Gerät schützt die Installation effektiv vor Überstrom durch Überlastung und Kurzschluss und gewährleistet eine sichere Nutzung bis zu einem Niveau von 6kA. Das Modell MBN316E mit Charakteristik Typ B verfügt über eine verzögerte Auslösung, wodurch es besonders geeignet ist für den Schutz von Geräten, die nicht anfällig für thermische Überlastung sind und niedrige Anlaufströme erzeugen.
- AUFBAU DES SCHUTZSCHALTERS
- Schaltgriff
- Verriegelung
- Festkontakt und beweglicher Kontakt
- Anschlussklemmen
- thermischer Bimetallauslöser (Überlastauslöser)
- Einstellschraube
- elektromagnetischer Auslöser (Kurzschlussauslöser)
- Lichtbogenlöschkammer (zur Löschung des elektrischen Lichtbogens)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 10A 3P 6kA MBN310E HAGER |
| Anzahl geschützter Pole | 3 |
| Polzahl | 3 P |
| Typ des Leitungsschutzschalters | B |
| Bemessungs-Kurzschlussschaltvermögen Icn | 6 kA |
| Bemessungs-Betriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
| Bemessungs-Kurzschlussausschaltvermögen 230 V 50 Hz | 6 kA |
| Bemessungs-Betriebskurzschlussschaltvermögen Ics | 6 kA |
| Maximale Verlustleistung pro Pol gemäß Norm | 3 W |
| Gesamtverlustleistung bei Bemessungsstrom | 5,8 W |
| Verlustleistung pro Pol bei Bemessungsstrom | 2 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | Schraubanschluss |
| Klemmkapazität Eingang/Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang/Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Verpackungsgewicht | 0,288 kg |
| Zusätzliche Informationen | Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm² |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 10A |
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
