Hager Leitungsschutzschalter B 16A 1P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

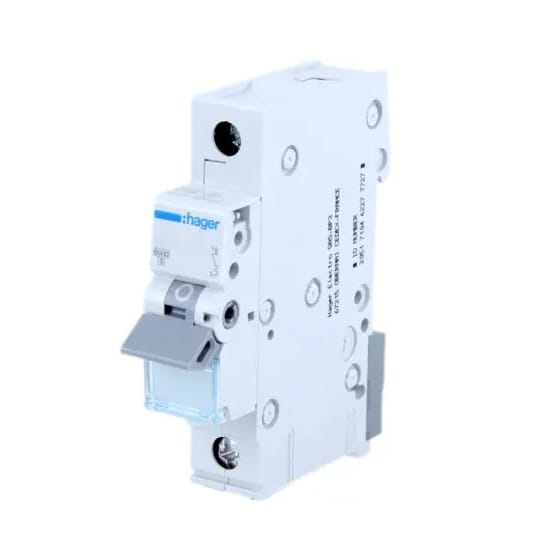

Hager Leitungsschutzschalter B 16A 1P 6kA
Leitungsschutzschalter MCB B 16A 1P 6kA MBN116E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle in elektrischen Anlagen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN116E schützt vor den Folgen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis 6kA. Es zeichnet sich durch verzögerte Auslösung (3-5-fache des Auslösestroms) aus und gewährleistet einen wirksamen Schutz von Geräten, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme aufweisen.
Aufbau des Schutzschalters MBN116E:
- 1 - Schalthebel
- 2 - Schloss
- 3 - Festkontakt und beweglicher Kontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zur Lichtbogenlöschung)
Spezifikation
| Parameter | Wert |
|---|---|
| Nennstrom In | 16 A |
| Typ des Leitungsschutzschalters | B |
| Nennschaltvermögen Icn | 6 kA |
| Polzahl | 1 P |
| Anzahl der Module | 1 |
| Nennbetriebsspannung Ue (AC) | 230/400 V |
| Nennspannung der Isolierung Ui | 500 V |
| Nennfrequenz | 50/60 Hz |
| Anschlussart | mit Schraube |
| Anzugsdrehmoment | 2,8Nm |
| Gesamtverlustleistung bei Nennstrom | 2,44 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 |
| Betriebstemperatur | -25 bis 60 °C |
| Lagertemperatur | -25 bis 80 °C |
| Produkthöhe | 83 mm |
| Produktbreite | 17,5 mm |
| Produkttiefe | 70 mm |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Schaltertyp | Überstrom |
| Nennstrom [A] | 16A |
| Polzahl | 1P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
