Hager Leitungsschutzschalter B 16A 3P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

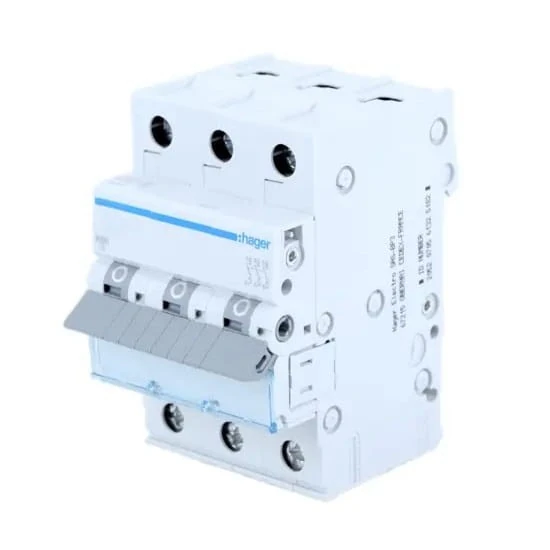

Hager Leitungsschutzschalter B 16A 3P 6kA
Der Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle im elektrischen System, indem er den Stromkreis durch automatische Abschaltung schützt, wenn der Strom im Stromkreis die zulässigen sicheren Werte überschreitet.
Dieses Gerät schützt die Installation effektiv vor Überstrom durch Überlastung und Kurzschluss und gewährleistet eine sichere Nutzung bis zu einem Niveau von 6kA. Das Modell MBN316E mit Charakteristik Typ B verfügt über eine verzögerte Auslösung, wodurch es besonders geeignet ist für den Schutz von Geräten, die nicht anfällig für thermische Überlastung sind und niedrige Anlaufströme erzeugen.
- AUFBAU DES SCHUTZSCHALTERS
- Betätigungshebel
- Verriegelung
- Festkontakt und beweglicher Kontakt
- Anschlussklemmen
- thermisch-bimetallischer Auslöser (Überlastauslöser)
- Einstellschraube
- elektromagnetischer Auslöser (Kurzschlussauslöser)
- Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E HAGER |
| Anzahl geschützter Pole | 3 |
| Polzahl | 3 P |
| Typ des Leitungsschutzschalters | B |
| Bemessungs-Kurzschlussschaltvermögen Icn | 6 kA |
| Bemessungs-Betriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
| Bemessungs-Kurzschlussausschaltvermögen 230 V 50 Hz | 6 kA |
| Bemessungs-Betriebskurzschlussschaltvermögen Ics | 6 kA |
| Maximaler Leistungsverlust pro Pol gemäß Norm | 3,5 W |
| Gesamtleistungsverlust bei Bemessungsstrom | 8,2 W |
| Leistungsverlust pro Pol bei Bemessungsstrom | 2,8 W |
| Elektrische Lebensdauer (Anzahl Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmenkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmenkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Verpackungsgewicht | 0,305 kg |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 16A |
