Hager Leitungsschutzschalter B 20A 1P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

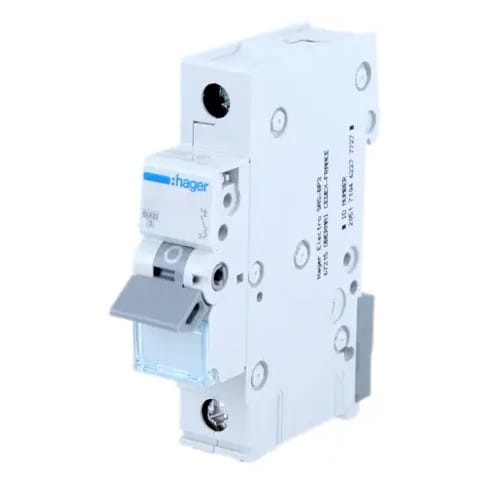

Hager Leitungsschutzschalter B 20A 1P 6kA
Der Leitungsschutzschalter MCB B 20A 1P 6kA MBN120E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN120E schützt vor den Folgen von Überlastungen und Kurzschlüssen bis 6kA. Es zeichnet sich durch verzögerte Auslösung aus und bietet effektiven Schutz für Geräte, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme aufweisen.
Aufbau des Schutzschalters MBN120E:
- 1 - Antriebshebel
- 2 - Verriegelung
- 3 - Festkontakt und beweglicher Kontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Hersteller | HAGER |
| Typ des Leitungsschutzschalters | B |
| Nennstrom [A] | 20A |
| Schaltvermögen [kA] | 6kA |
| Anzahl geschützter Pole | 1 |
| Polzahl | 1P |
| Nenn-Kurzschluss-Schaltvermögen Icn | 6 kA |
| Nenn-Betriebsspannung Ue | 230 / 400 V |
| Nennfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Nenn-Isolationsspannung Ui | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4000 V |
| Nenn-Kurzschluss-Ausschaltleistung 230 V 50 Hz | 6 kA |
| Nenn-Betriebs-Kurzschluss-Ausschaltvermögen Ics | 6 kA |
| Maximaler Leistungsverlust pro Pol gemäß Norm | 3 W |
| Gesamtleistungsverlust bei Nennstrom | 4,5 W |
| Leistungsverlust pro Pol bei Nennstrom | 2,79 W |
| Elektrische Lebensdauer (Anzahl Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang/Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang/Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 17,5 mm |
| Zusätzliche Informationen | Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Nennstrom [A] | 20A |
| Polzahl | 1P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
