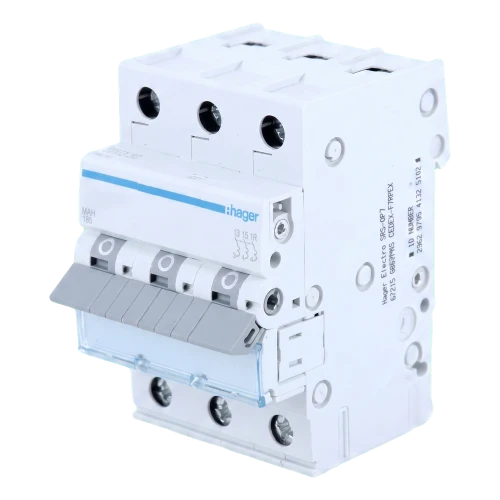

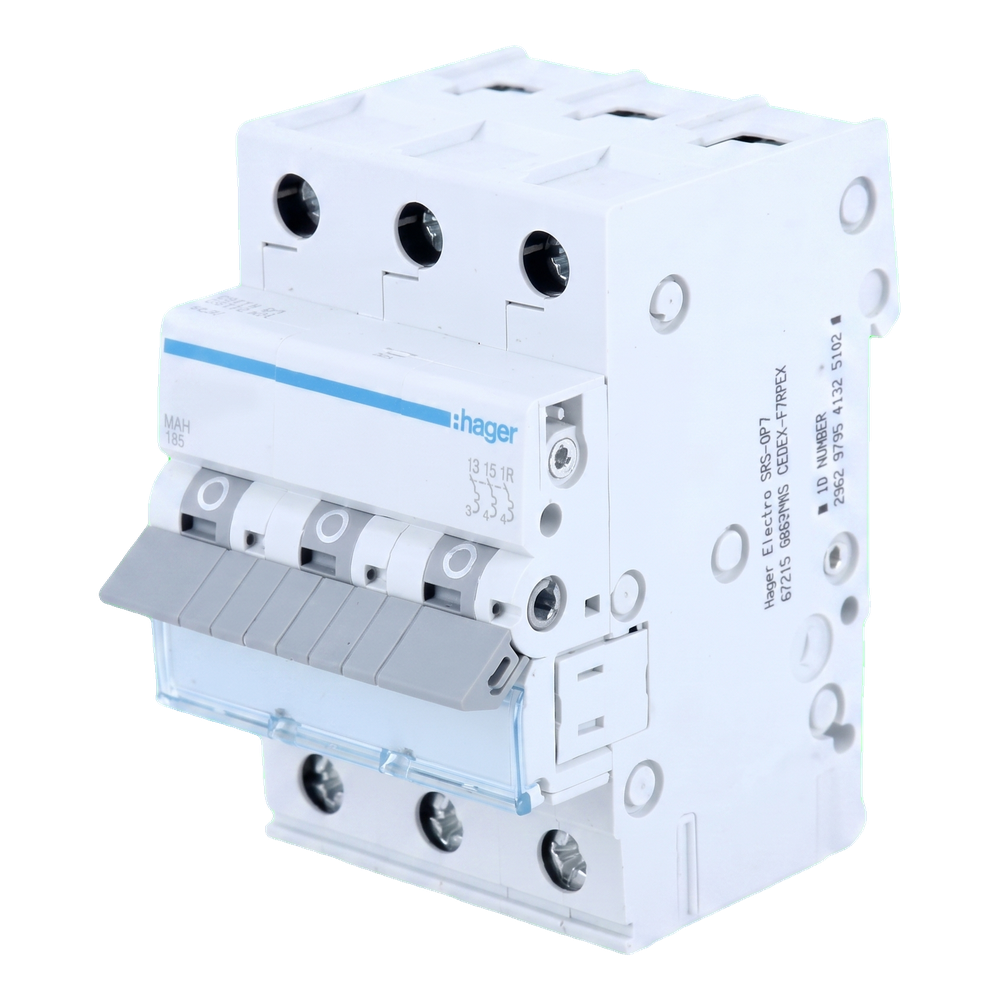

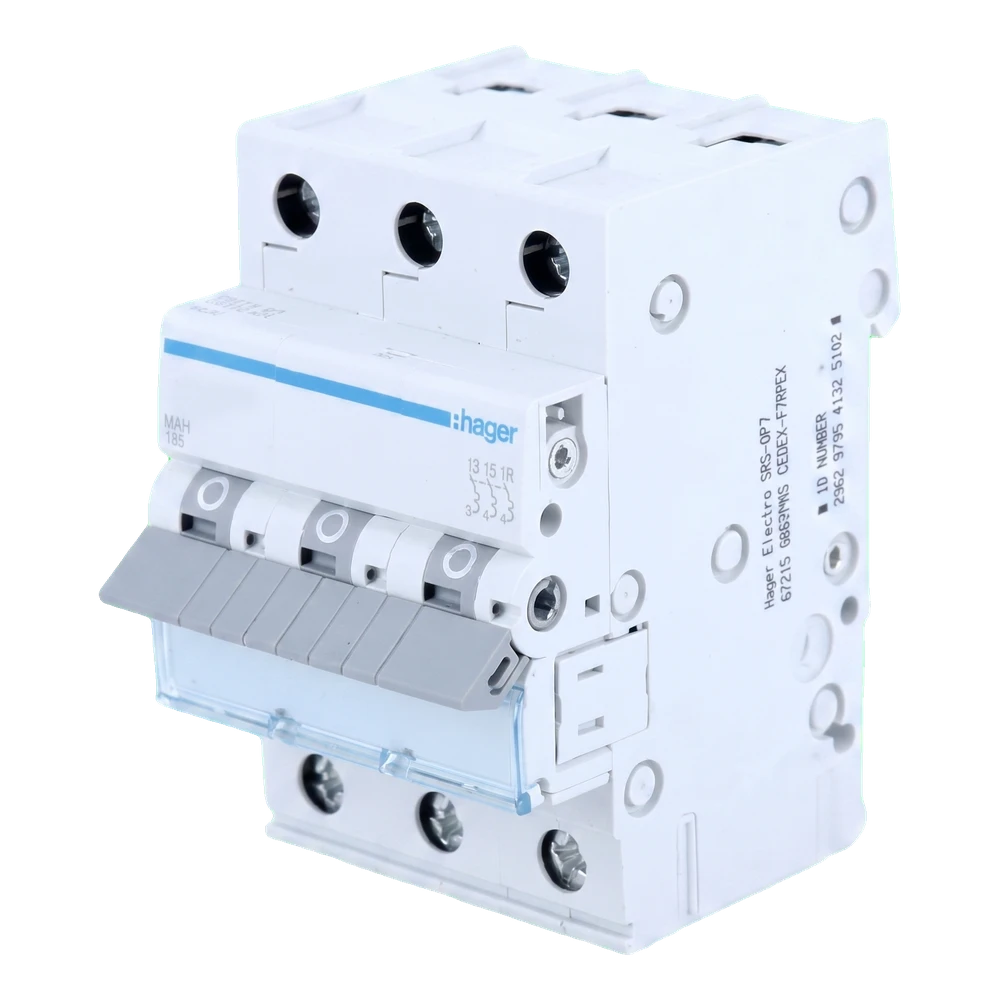

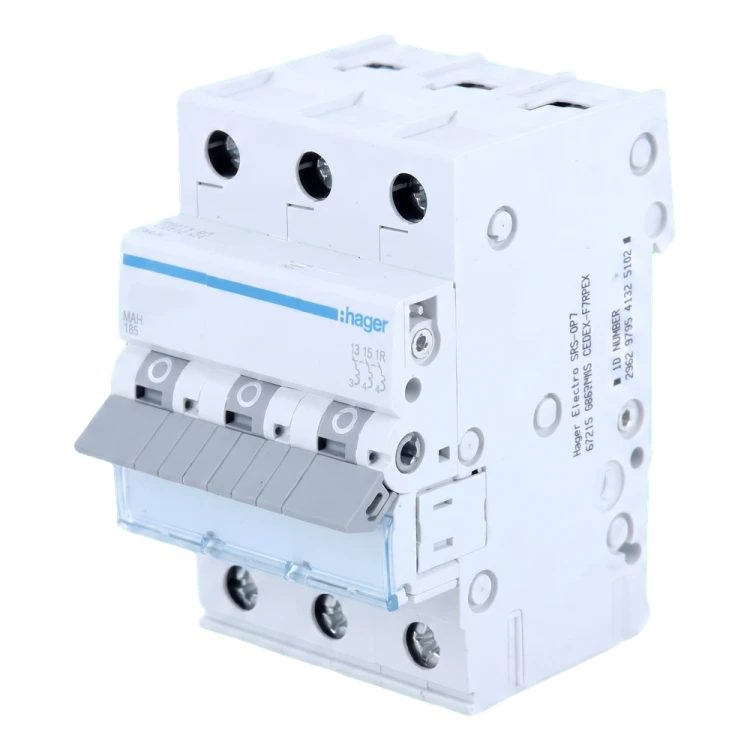

Hager MBN306E – Leitungsschutzschalter B 6A 3P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Hager MBN306E – Leitungsschutzschalter B 6A 3P 6kA
Hager MBN306E ist ein dreipoliger Leitungsschutzschalter mit der Charakteristik B und einem Nennstrom von 6 A, der Stromkreise vor den Folgen von Überlast und Kurzschluss bis 6 kA schützt. Die Charakteristik B mit verzögerter Auslösung macht das Gerät ideal für Stromkreise, die Verbraucher mit geringen Anlaufströmen versorgen — Beleuchtung, Steckdosen, Sensoren oder Steuerungsanlagen.
Der Schalter wird auf einer DIN-Schiene montiert und benötigt 3 Module (52,5 mm). Die Schraubklemmen nehmen Starrdrähte mit einem Querschnitt von 1 bis 25 mm² sowie flexible Leiter von 1 bis 16 mm² auf, was den Anschluss sowohl in Wohn- als auch in Industrieverteilern erleichtert.
Aufbau des Schalters
- Betätigungshebel zum manuellen Ein- und Ausschalten
- Sperre für den Schaltmechanismus
- Fest- und Bewegkontakt für eine sichere Schaltung
- Anschlussklemmen mit Schraube
- Thermobimetall-Auslöser — Überlastschutz
- Elektromagnetischer Auslöser — Kurzschlussschutz
- Löschkammer zur wirksamen Löschung des Lichtbogens
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Hersteller | Hager |
| Modell | MBN306E |
| Auslösecharakteristik | B |
| Nennstrom | 6 A |
| Polzahl | 3P |
| Bemessungs-Kurzschlussausschaltvermögen Icn | 6 kA |
| Betriebskurzschlussausschaltvermögen Ics | 6 kA |
| Bemessungsbetriebsspannung Ue | 230 / 400 V |
| Art der Versorgungsspannung | AC |
| Bemessungsfrequenz | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 V |
| Maximale Verlustleistung pro Pol | 3 W |
| Gesamtverlustleistung bei Nennstrom | 3,8 W |
| Verlustleistung pro Pol bei Nennstrom | 1,3 W |
| Elektrische Lebensdauer | 4000 Zyklen |
| Mechanische Lebensdauer | 20 000 Zyklen |
| Anschlussart | mit Schraube |
| Anzugsmoment | 2,8 Nm |
| Querschnitt Starrdraht (Draht) | 1 – 25 mm² |
| Querschnitt flexibler Leiter (Litze) | 1 – 16 mm² |
| Schutzart | IP20 |
| Abmessungen (B × H × T) | 70 × 83 × 17,5 mm |
| Gewicht | 0,299 kg |
| Norm | EN 60898-1 |
| EAN | 3250614313035 |
Technische Daten
| Auslösecharakteristik | B |
| Nennstrom [A] | 6A |
| Schaltertyp | Überstrom |
| Polzahl | 3P |
| Nennstrom [A] | 6A |
| Kurzschlussleistung [kA] | 6 kA |
| Polzahl | 3P |
| Marke | HAGER |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
