Kozza KE 100 – U-Profil für Ganzglas-Ballustraden 5000 mm dunkelgrau
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

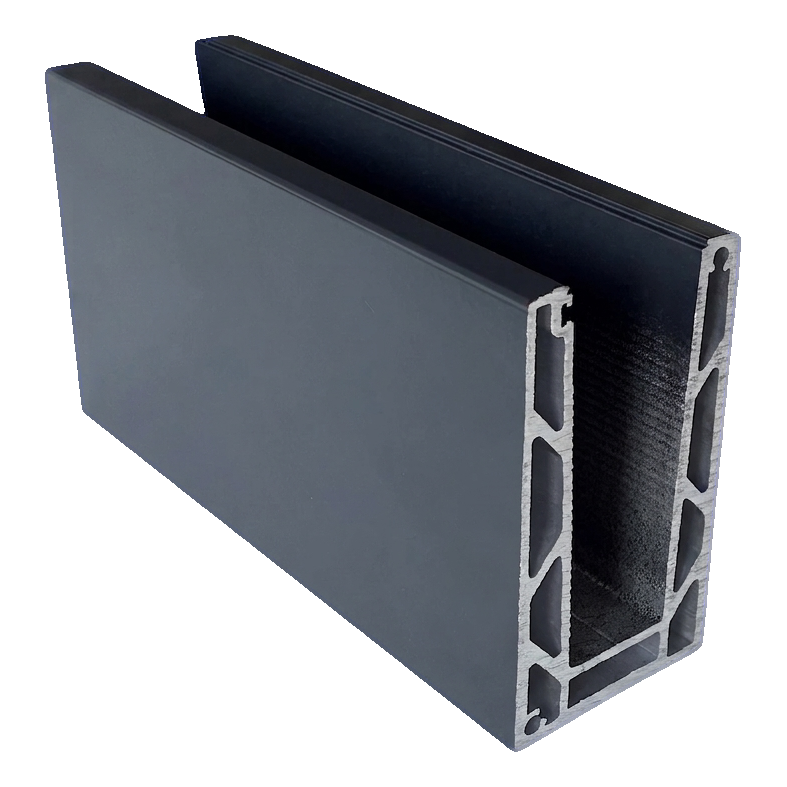

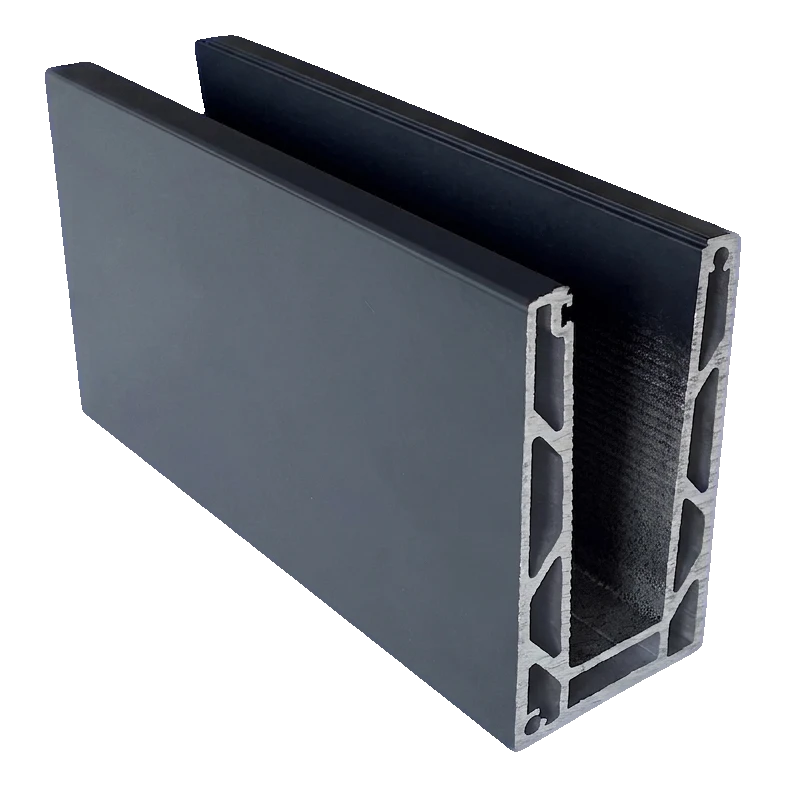

Kozza KE 100 – U-Aluminiumprofil für vollverglaste Geländer 5000 mm dunkelgrau
Das Kammerprofil vom Typ U aus der Serie Kozza KE 100 ist eine professionelle Lösung für die Montage vollverglaster Geländer mit Befestigung von oben. Hergestellt aus hochwertigem Aluminium EN AW 6063, gewährleistet es eine stabile und sichere Einbettung von Glas mit einer Dicke von 12 bis 21,52 mm – ohne die Notwendigkeit zusätzlicher Abdeckprofile. Das flache System, entwickelt in Zusammenarbeit mit Architekten und Ausführenden, verbindet die Ästhetik einer minimalistischen Oberfläche mit hoher Belastungsbeständigkeit.
Das Profil in dunkelgrauer Farbe harmoniert ideal mit moderner Architektur von Wohn-, Hotel- und Bürogebäuden. Dank des GLASSMOVE-Systems verläuft die Montage reibungslos und erfordert keine Spezialwerkzeuge, was die Bauzeit realistisch verkürzt.
Technische Spezifikation
- Serie: Kozza KE 100
- Material: Aluminium EN AW 6063
- System: flach, Befestigung von oben
- Profillänge: 5000 mm
- Profilbreite: 60 mm
- Profilhöhe: 110 mm
- Innenspaltbreite (für Glas): 30 mm
- Sockelhöhe: 15 mm
- Glasdickenbereich: 12 – 21,52 mm
- Maximale Glashöhe: 120 cm
- Farbe: dunkelgrau (lackiert)
- Gewicht: 23 kg
- EAN: 5903313208109

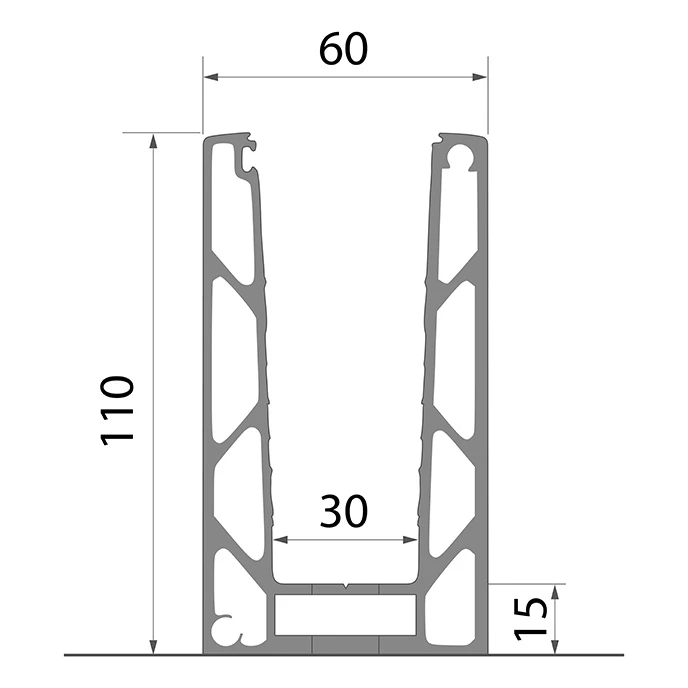

Abmessungen und Profilquerschnitt

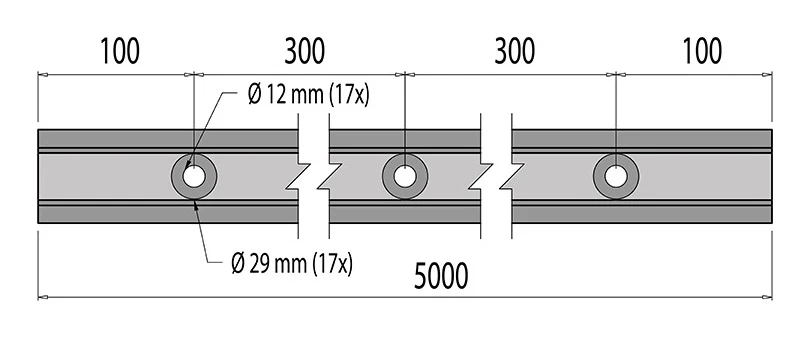

Das Profil verfügt über 17 Befestigungslöcher, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Die Durchgangslöcher haben einen Durchmesser von Ø 12 mm mit Senkungen von Ø 29 mm. Der Achsabstand der Löcher beträgt 300 mm, und der Abstand von der Profilkante zur Achse des ersten und letzten Lochs beträgt 100 mm.

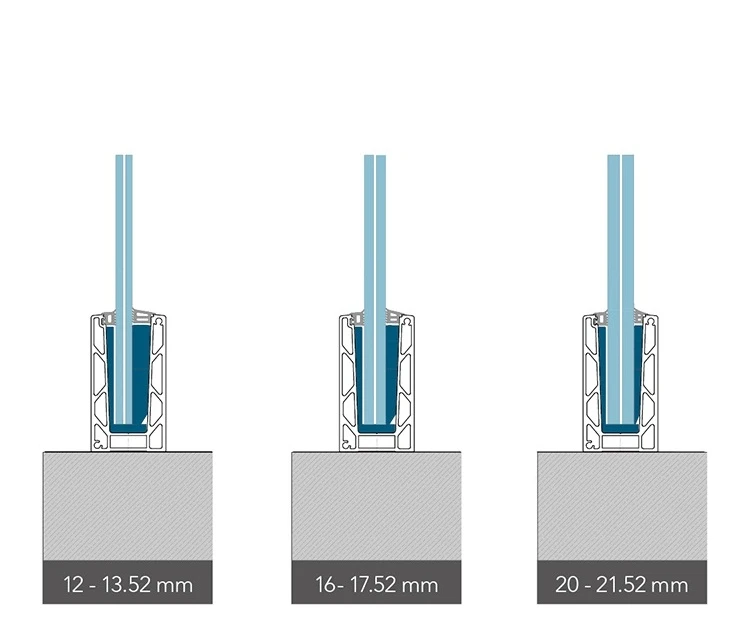

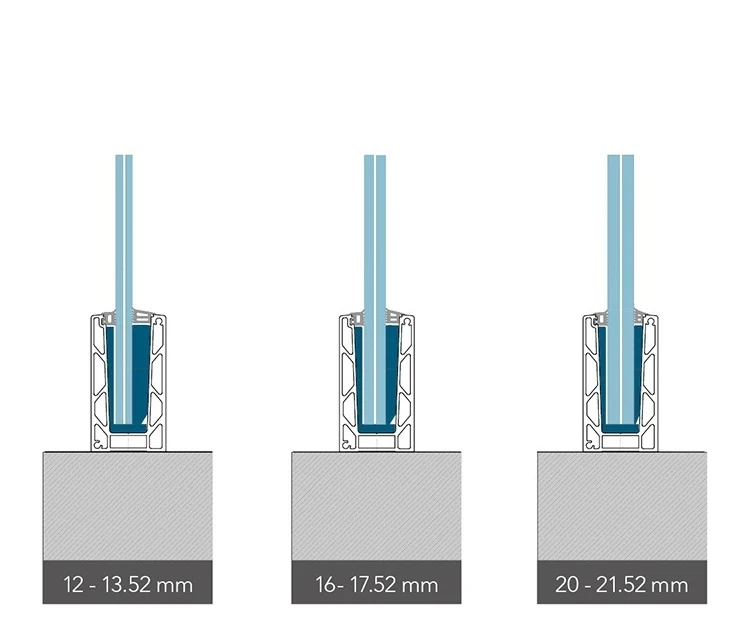

Kompatibilität mit Glasdicken
Das Profil KE 100 unterstützt drei Glasdickenbereiche, was universelle Anwendbarkeit gewährleistet:
- 12 – 13,52 mm — einschichtiges gehärtetes oder laminiertes Glas
- 16 – 17,52 mm — laminiertes Sicherheitsglas
- 20 – 21,52 mm — laminiertes Glas mit erhöhter Widerstandsfähigkeit
Die maximal zulässige Höhe der im Profil montierten Glasscheibe beträgt 120 cm.
Verankerungsart
Das Profil wird von oben auf dem vorbereiteten Untergrund montiert. Die Verankerungstiefe beträgt 20 mm. Das Befestigungssystem von oben eliminiert die Notwendigkeit des seitlichen Zugangs zur Konstruktion, was die Montage an Balkankanten, Terrassen und Treppen erleichtert. Das Profil wird mit Schrauben durch 17 werkseitig vorbereitete Löcher verankert.

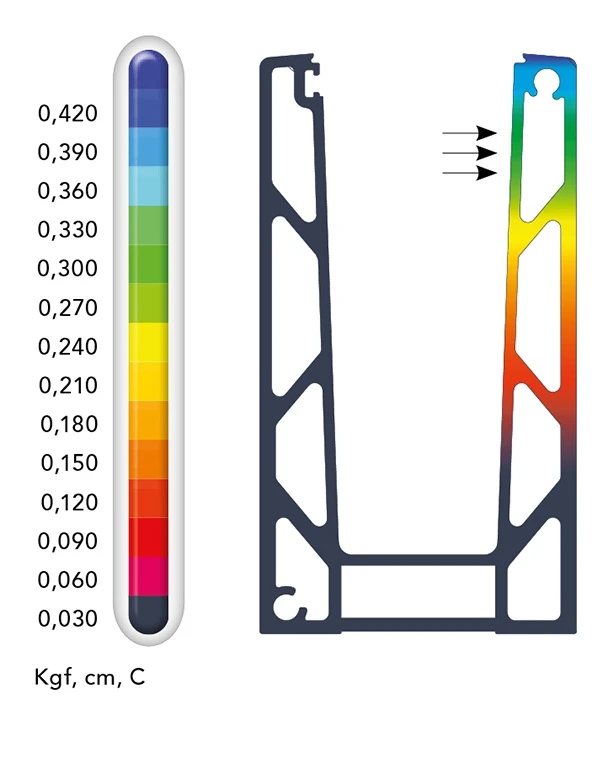

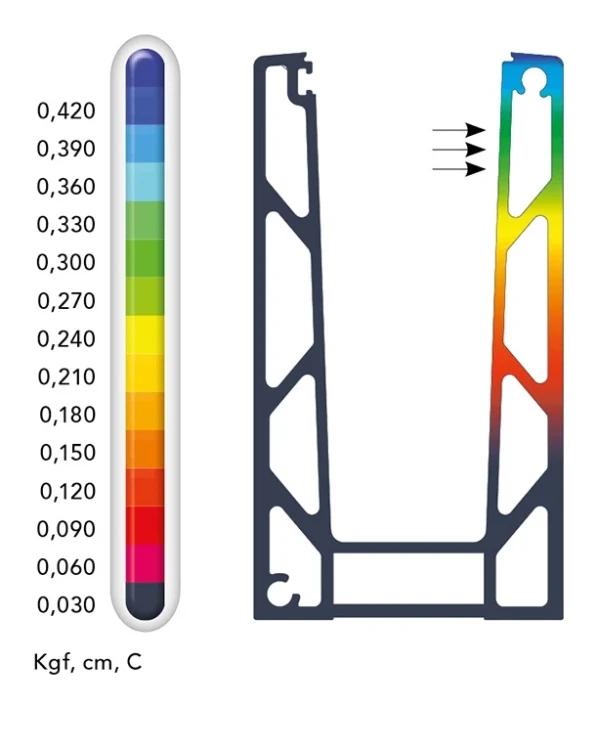

Belastungsbeständigkeit und Festigkeitsanalyse
Das Profil mit einer Sockellänge von 1 m behält bei horizontaler Belastung bis zu 500 kg (5000 N·t) hohe Steifigkeit und minimale Verschiebungen bei. Die Finite-Elemente-Analyse (FEM) bestätigt, dass die maximalen Verschiebungswerte unter Windlast im Bereich von 0,030 bis 0,420 kgf/cm liegen – die größten Verformungen treten im oberen Teil des Profils (an der Klemmkante) auf, während der Sockel praktisch unbeweglich bleibt.
Maximale Wind- und Stoßbelastungen
Die folgende Tabelle zeigt die zulässigen Belastungswerte für die KE-Serie je nach Glasdicke und -höhe:
| Serie KE | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | ||||||||||||
Anwendung und Einsatzbereich
Das Profil KE 100 wurde für die Montage vollverglaster Geländer an folgenden Standorten entwickelt:
- Balkone und Terrassen in Wohngebäuden
- Hotelloggia und Aussichtsbalkone
- Bürogebäude und öffentliche Räume
- Treppen und Galerien
- Wintergärten und Veranden
Systemzubehör GLASSMOVE
Für die ordnungsgemäße Montage und den Betrieb des Profils KE 100 wird folgendes Zubehör empfohlen:
- Verstellbare Glasklötze zur präzisen Nivellierung
- EPDM-Dichtungen für Witterungsschutz
- Befestigungsschrauben aus rostfreiem Stahl
- Silikonversiegelung für Endverbindungen
- Endkappen für Profilabschlüsse
Wartung und Pflege
Das Aluminiumprofil erfordert minimale Wartung. Es wird empfohlen:
- Regelmäßige Reinigung mit warmem Wasser und neutralen Reinigungsmitteln
- Kontrolle der Befestigungsschrauben alle 6 Monate
- Inspektion der Dichtungen einmal jährlich
- Vermeidung von Scheuermitteln und aggressiven Chemikalien
Die Pulverbeschichtung bietet langanhaltenden Schutz vor Korrosion und UV-Strahlung.
Technische Daten
| Material | Aluminium |
