Kozza KE 100 – U-Profil für Ganzglasgeländer 5000 mm schwarz, Befestigung von oben
Leave feedback on the product
U-Profil Kozza KE 100 für Ganzglasgeländer, Aluminium EN AW 6063, schwarz. Länge 5000 mm, Breite 60 mm, Höhe 110 mm. Glas 12-21,52 mm. Befestigung von oben, flaches System. Gewicht 23 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-861
Produkteigenschaften
[PIM] balustrady-caloszklane #128
- Zubehörtyp U-Profil
- Material Aluminium
Beschreibung

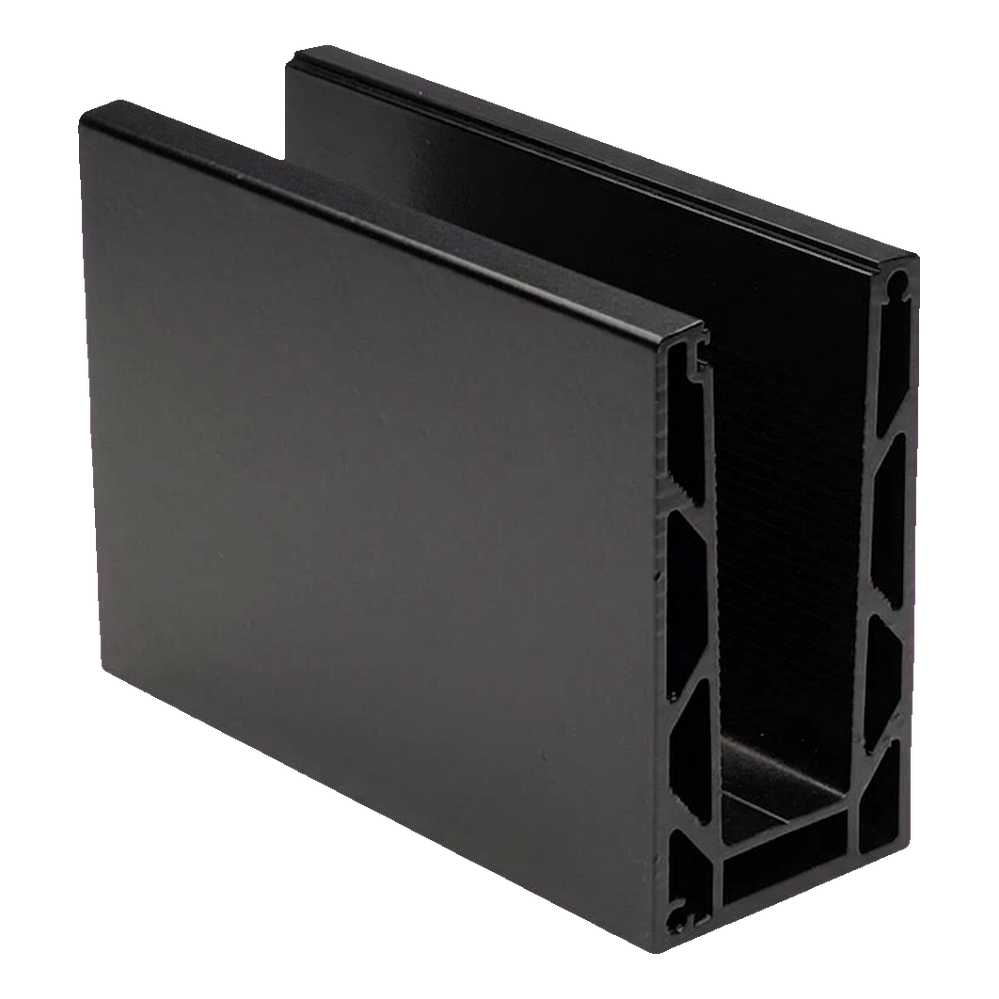

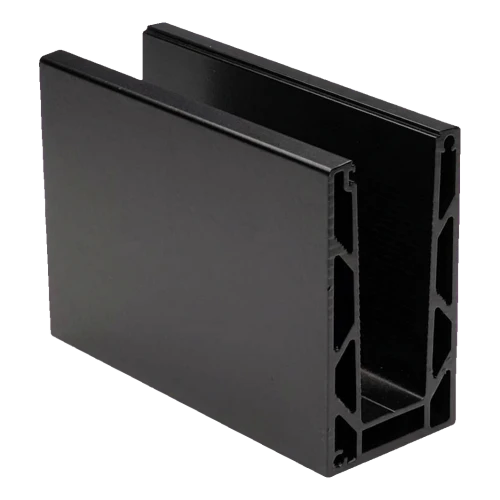

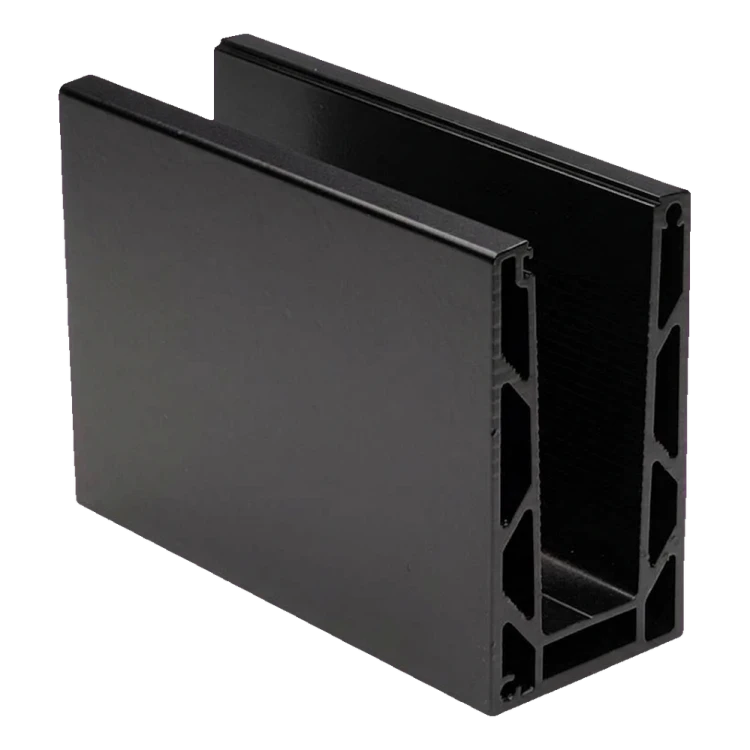

Kozza KE 100 – U-Profil für Vollglasgeländer 5000 mm schwarz, Befestigung von oben
Kammerprofil in U-Form für Vollglasgeländer aus der Serie Kozza KE 100 – eine Lösung, die nach den Anforderungen von Architekten entwickelt wurde und für professionelle Projekte vorgesehen ist, von Wohnräumen bis zu Gewerbeobjekten wie Hotels und Einkaufszentren. Die Montage von oben (Flachsystem) ermöglicht eine ästhetische und sichere Befestigung von Einscheibensicherheitsglas (ESG) mit einer Dicke von 12 bis 21,52 mm ohne sichtbare Befestigungselemente.
Das Profil mit einer Länge von 5000 mm wird mit werkseitig gefertigten 17 Montagebohrungen (Ø 12 mm mit Senkung Ø 29 mm) im Abstand von 300 mm geliefert – das beschleunigt die Montage auf der Baustelle erheblich. Die schwarze, pulverbeschichtete Oberfläche verleiht dem Geländer einen modernen, minimalistischen Charakter und passt ideal zu dunklen Fensterrahmen und Elementen der Innenausstattung.

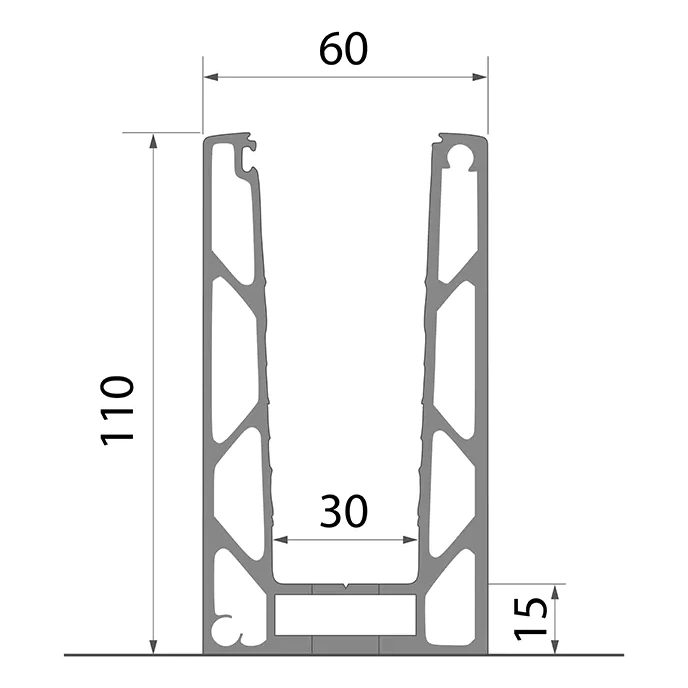

Technische Daten des Profils
- Serie: KE 100
- Profillänge: 5000 mm
- Außenbreite: 60 mm
- Höhe: 110 mm
- Breite des Innenkanals: 30 mm
- Höhe der Basis: 15 mm
- Glasdickenbereich: 12–21,52 mm
- Maximale Glashöhe: 120 cm
- Montagesystem: flach, Befestigung von oben
- Material: Aluminium EN AW 6063
- Farbe: schwarz (pulverbeschichtet)
- Gewicht: 23 kg
- EAN: 5903313208277

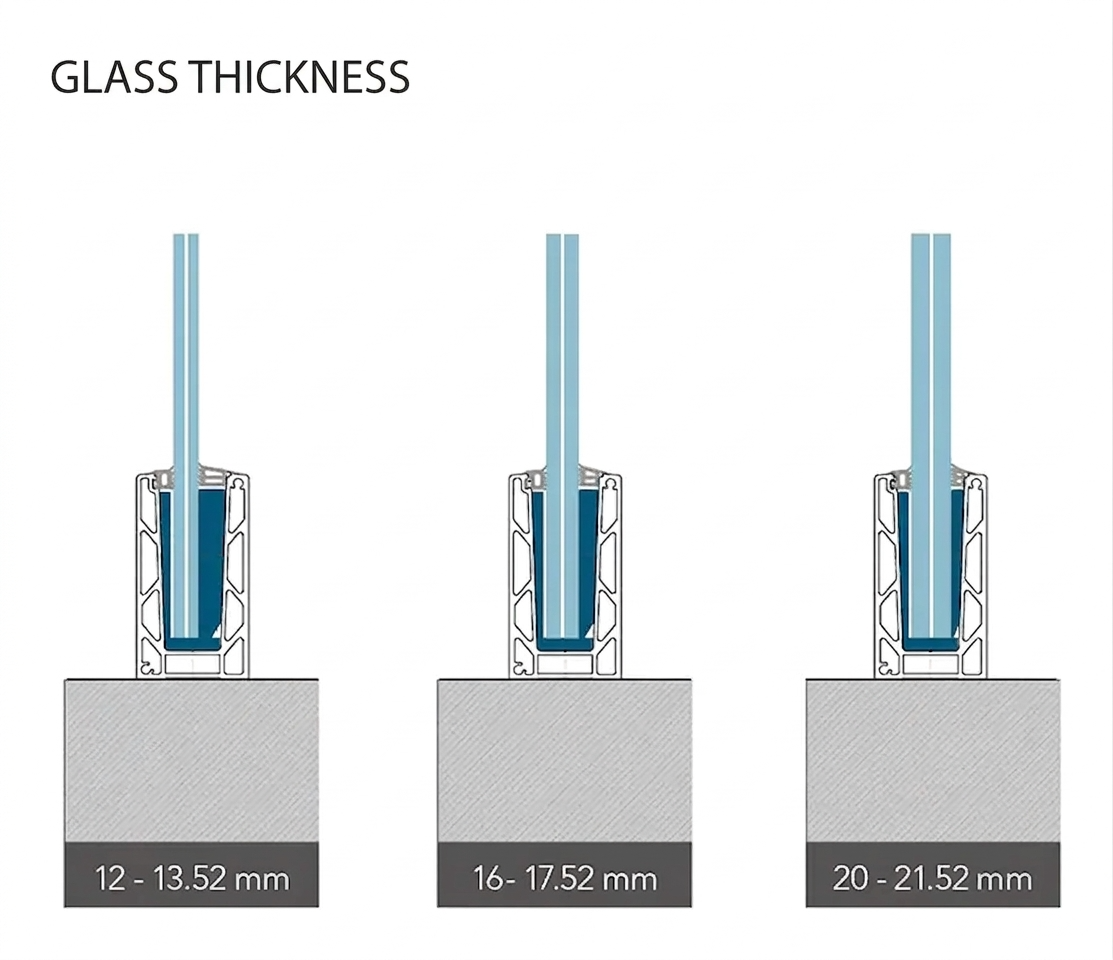

Kompatibilität mit Glasdicken
Das Profil KE 100 eignet sich für drei Glasdickenbereiche, sodass die Lösung an die Projektanforderungen und die geltenden Sicherheitsnormen angepasst werden kann:
- Glas 12–13,52 mm – standardmäßige gehärtete und laminierte VSG-Scheiben
- Glas 16–17,52 mm – laminierte Scheiben mit erhöhter Festigkeit
- Glas 20–21,52 mm – dicke laminierte Scheiben für Anwendungen mit hohen Belastungen

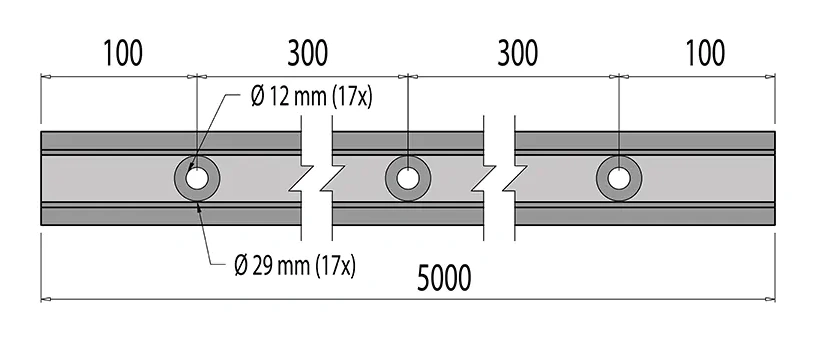

Abmessungen und Anordnung der Montagebohrungen
Das Profil verfügt über 17 Durchgangsbohrungen mit einem Durchmesser von Ø 12 mm und Senkungen von Ø 29 mm, in denen der Schraubenkopf versenkt werden kann. Die Bohrungen sind symmetrisch entlang der Profilachse angeordnet:
- Abstand von der Kante zur ersten Bohrung: 100 mm
- Abstand zwischen den Bohrungen: 300 mm
- Abstand von der letzten Bohrung zur Kante: 100 mm
- Gesamtlänge des Profils: 5000 mm
Verankerung und Montage
Das Profil wird von oben auf der Untergrundfläche befestigt (z. B. Decke, Attika, Balkonkante). Die Verankerung erfolgt mit Schrauben durch die werkseitig vorbereiteten Bohrungen mit Senkungen. Der überstehende Teil des Profils (20 mm unterhalb der Basis) wird im vorbereiteten Untergrund eingesetzt, was eine stabile und dauerhafte Verbindung gewährleistet.

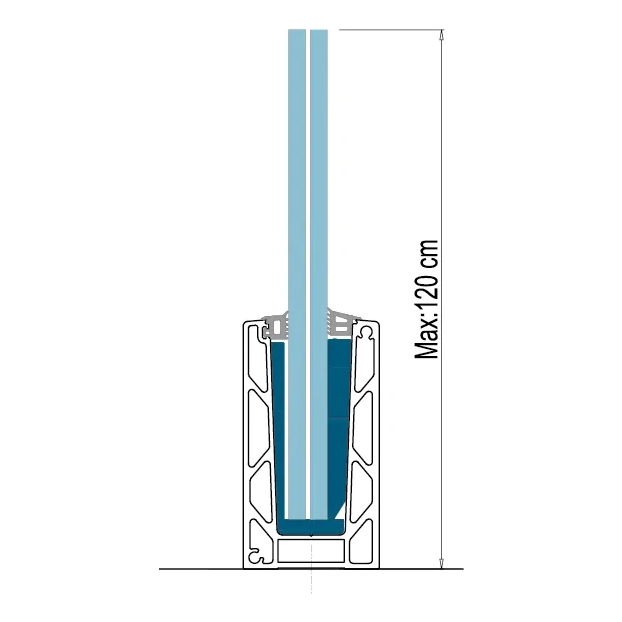

Maximale Glashöhe
Das Profil KE 100 ermöglicht die Montage von Glasscheiben mit einer maximalen Höhe von 120 cm (1,2 m). Bei dieser Höhe behält das Profil seine volle Tragfähigkeit und Stabilität, was die Ergebnisse der Wind- und Stoßlastprüfungen für die einzelnen Glasstärken bestätigen.
Festigkeitsanalyse des Profils

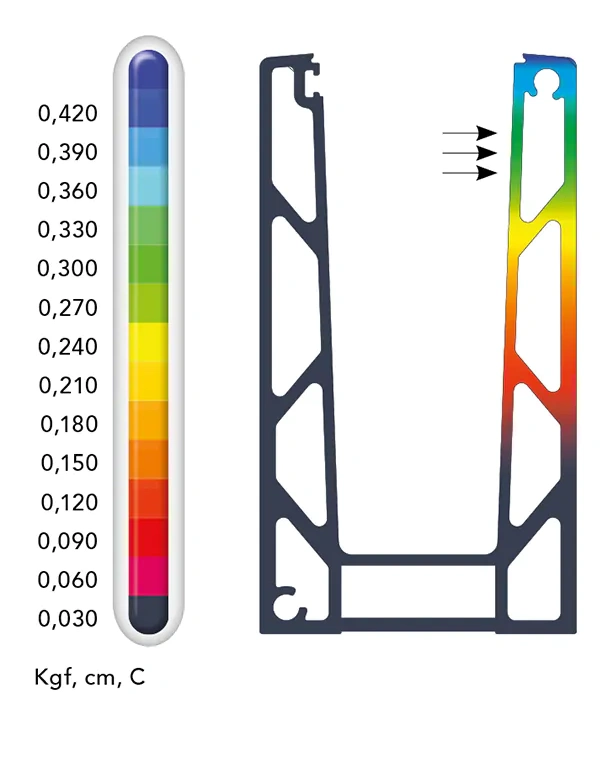

Die Ergebnisse der mit der Finite-Elemente-Methode (FEM) durchgeführten Verschiebungsanalyse bestätigen die hohe Steifigkeit der Konstruktion. Die Simulation wurde für ein Profil mit einer Basislänge von 1 m bei einer Horizontallast von unter 500 kg (5000 N) von der Basis bis zum höchsten Punkt des Profils durchgeführt. Die maximale Verschiebung an der Oberkante des Profils liegt innerhalb der zulässigen Grenzen (Wertebereich von 0,030 bis 0,420 Kgf, cm, C), was die Sicherheit bei der Nutzung des Geländers gewährleistet.
Maximale Wind- und Stoßlasten – Serie KE
Maximale Wind- und Stoßlasten für die Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit einer Höhe von 1,0 m | Glas mit einer Höhe von 1,2 m | Glas mit einer Höhe von 1,0 m | Glas mit einer Höhe von 1,2 m | Glas mit einer Höhe von 1,0 m | Glas mit einer Höhe von 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | Max. Wind (kN/m²) | Max. Anpralllast (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Die obigen Werte gelten für die Profile KE 100, KE 105 und KE 120 bei Glashöhen von 1,0 m und 1,2 m. Das Profil KE 100 erreicht bei Glas mit 16–17,52 mm und einer Höhe von 1,0 m eine maximale Windlast von 3,0 kN/m² sowie eine Anpralllast von 1,50 kN/m und ist damit auch für anspruchsvolle Standorte eine geeignete Lösung.
GLASSMOVE Befestigungssystem — Montageanleitung
Das Profil KE 100 nutzt das Befestigungssystem GLASSMOVE, das ein präzises Einsetzen und Ausrichten der Glasscheibe ohne Spezialwerkzeug ermöglicht. Die folgende Anleitung zeigt den vollständigen Montageablauf in 12 Schritten — von der Vorbereitung des Untergrunds über die Verankerung des Profils und die Montage von Dichtungen und Justierkeilen bis zum Einsetzen des Glases und dem Verschließen des Profils mit der Abdeckung.
Montageanleitung für das Profil KE 100 – Schritte 1-6
Montageanleitung für das Profil KE 100 – Schritte 7-9
Montageanleitung für das Profil KE 100 – Schritte 10-12
Vorteile für Montagebetriebe
- Werkseitig gebohrte Löcher — 17 Löcher mit Senkungen, montagebereit, ohne zusätzliche Bearbeitung auf der Baustelle
- Universeller Glasbereich — Glasscheiben mit einer Stärke von 12 bis 21,52 mm ermöglichen die Umsetzung unterschiedlichster Projekte mit einem Profil
- GLASSMOVE System — schnelle Montage und Glasjustierung ohne Spezialwerkzeug
- Nachgewiesene Festigkeit — FEM-Analyse und Belastungstabellen erleichtern die Planung und die Auswahl der Lösung nach den normativen Anforderungen
- Länge 5 m — weniger Stöße bei längeren Abschnitten, schnellere Installation und bessere Optik
- Aluminiumlegierung EN AW 6063 — hervorragende Korrosions- und Witterungsbeständigkeit, ideal für den Außen- und Innenbereich
