Kozza KE 105 – Aluminium-L-Profil für vollverglaste Geländer 5000 mm schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

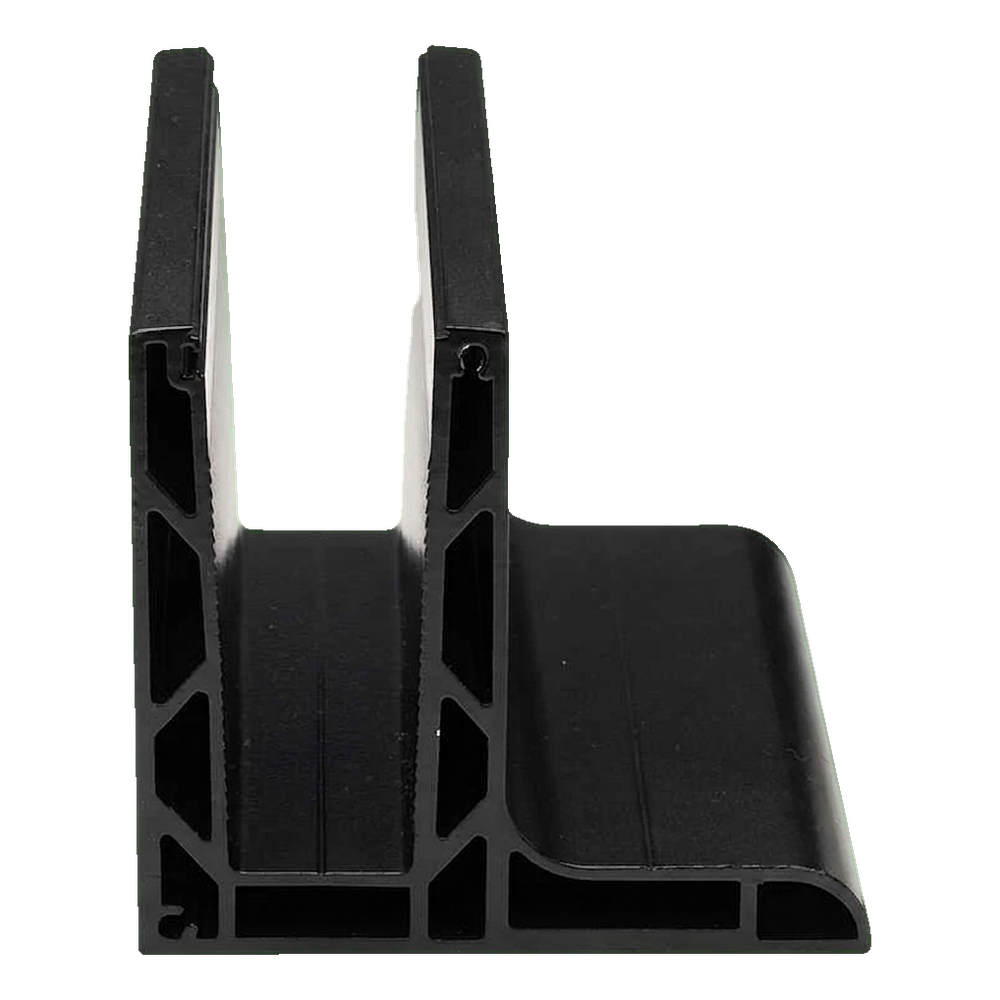

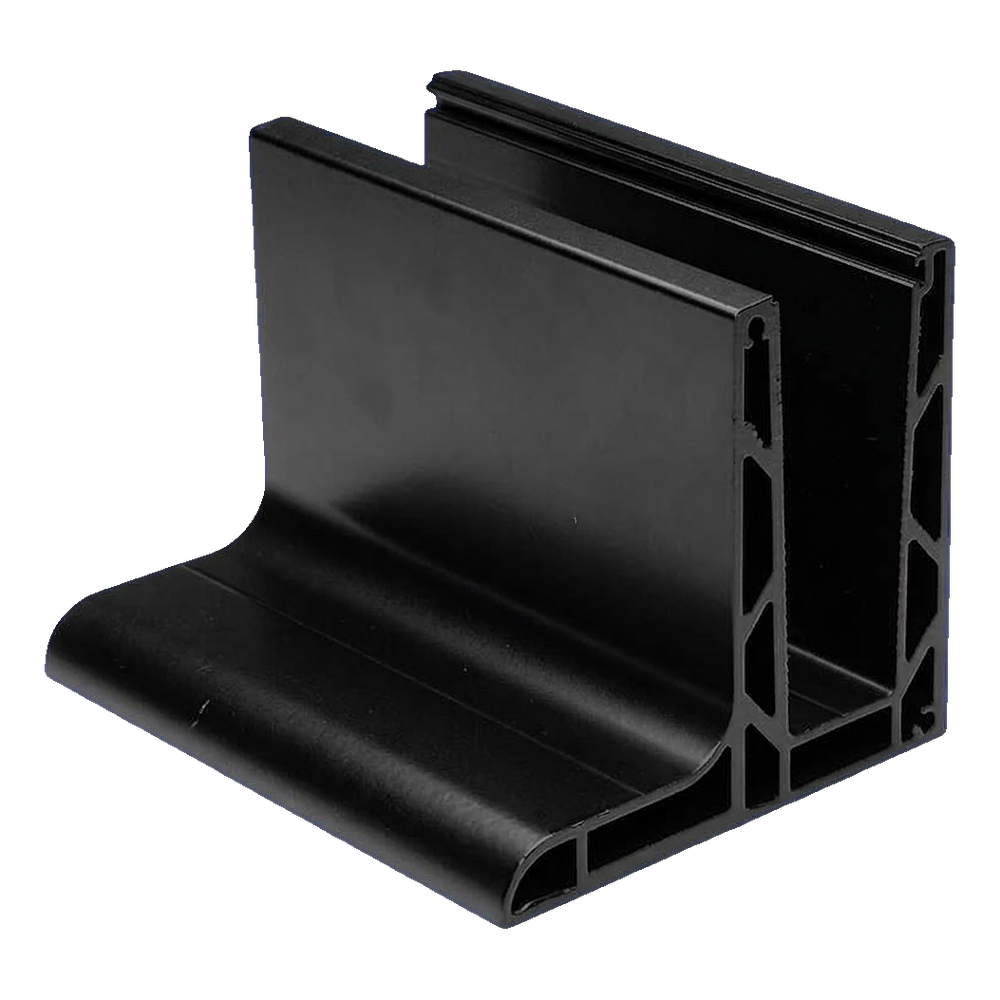

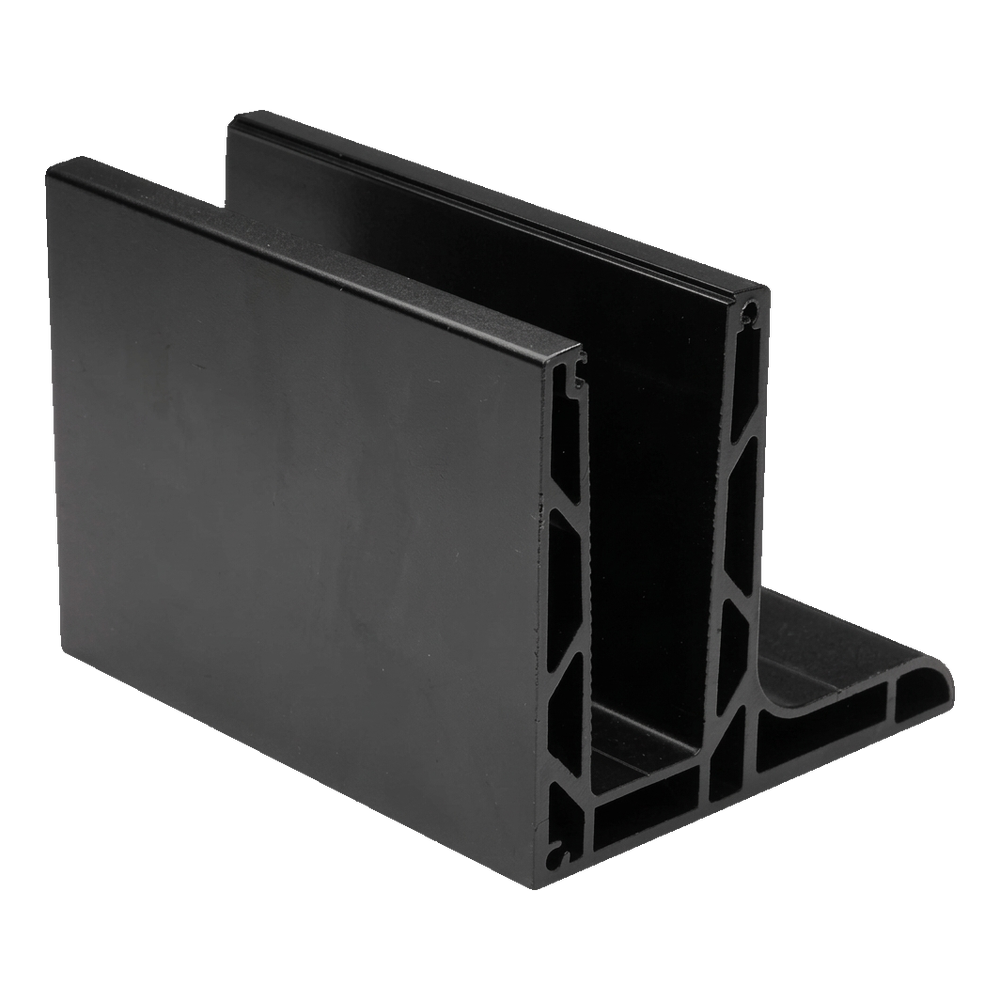

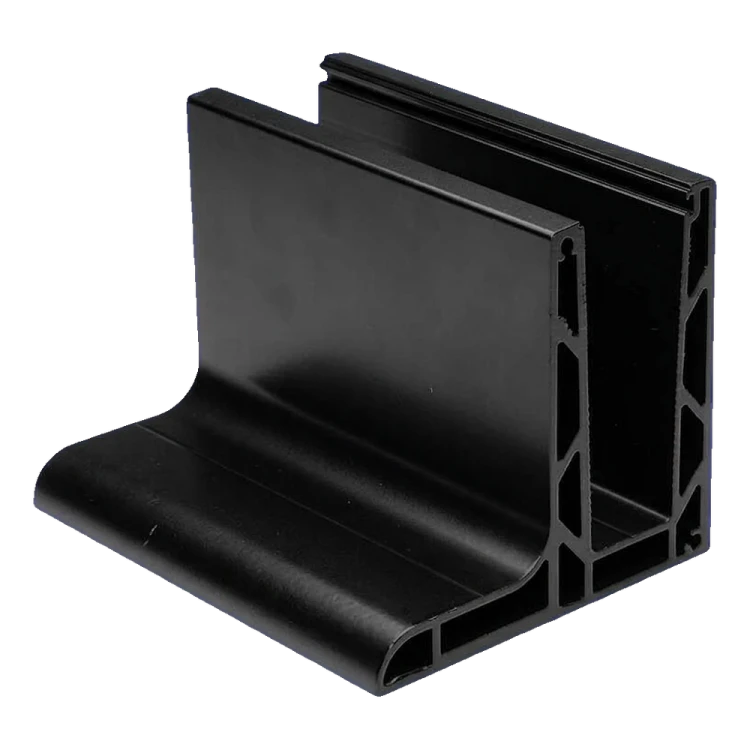

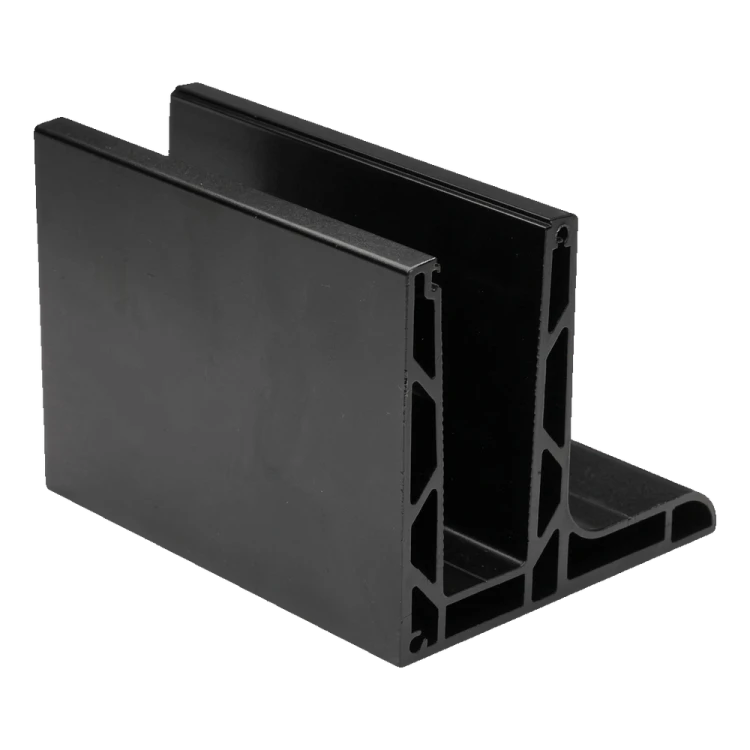

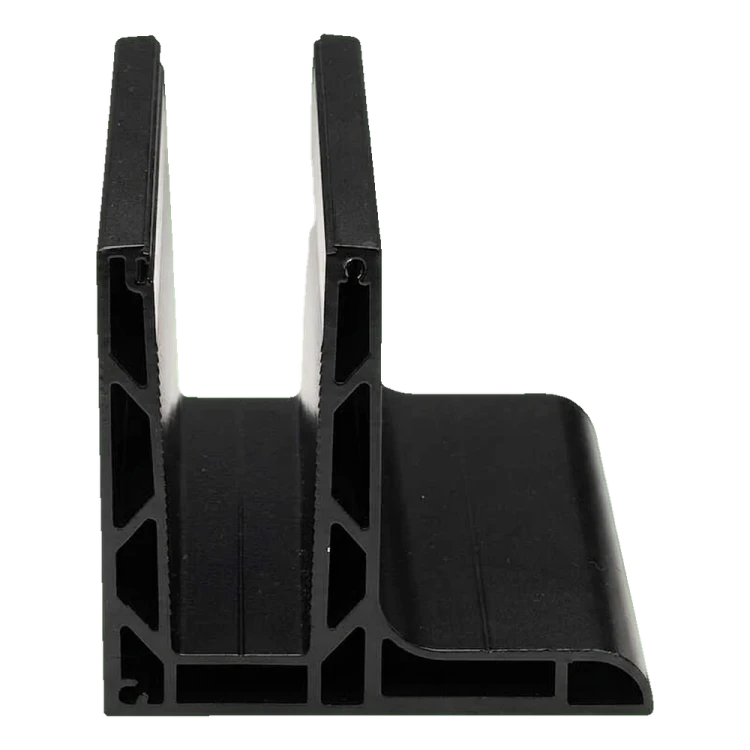

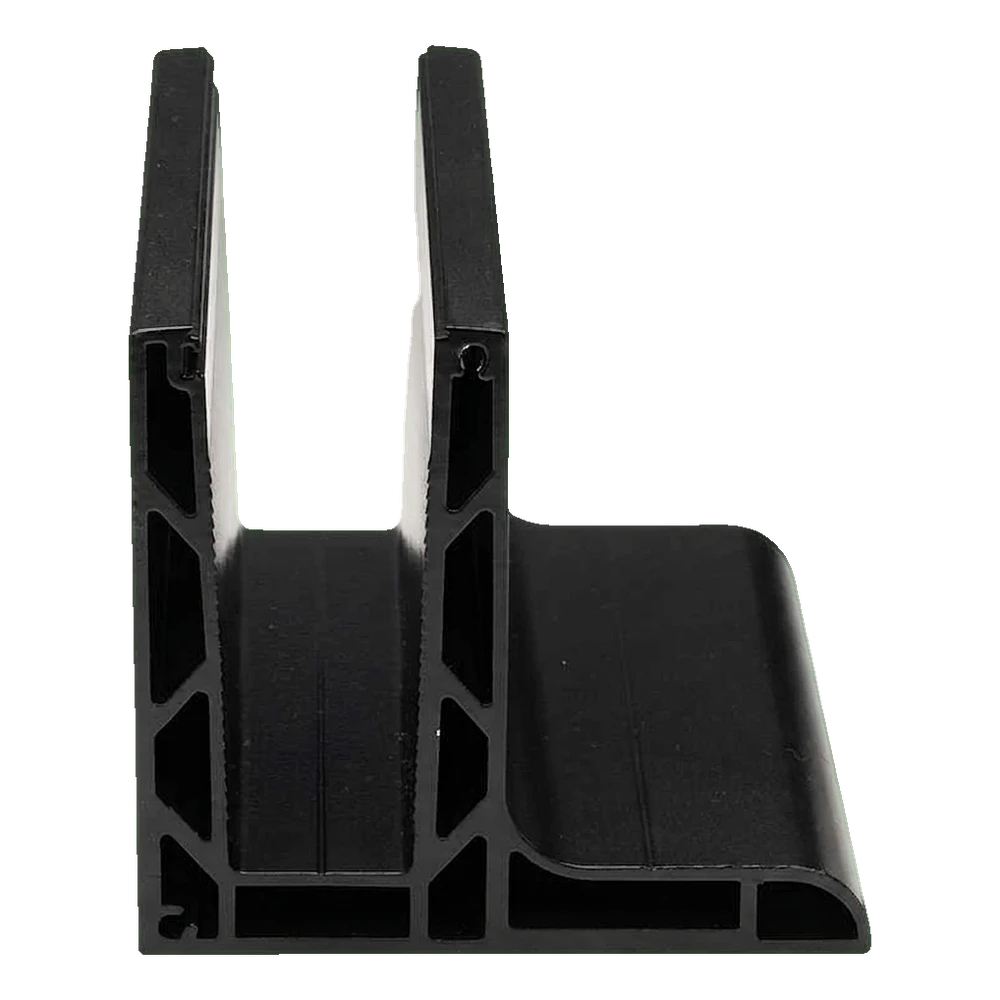

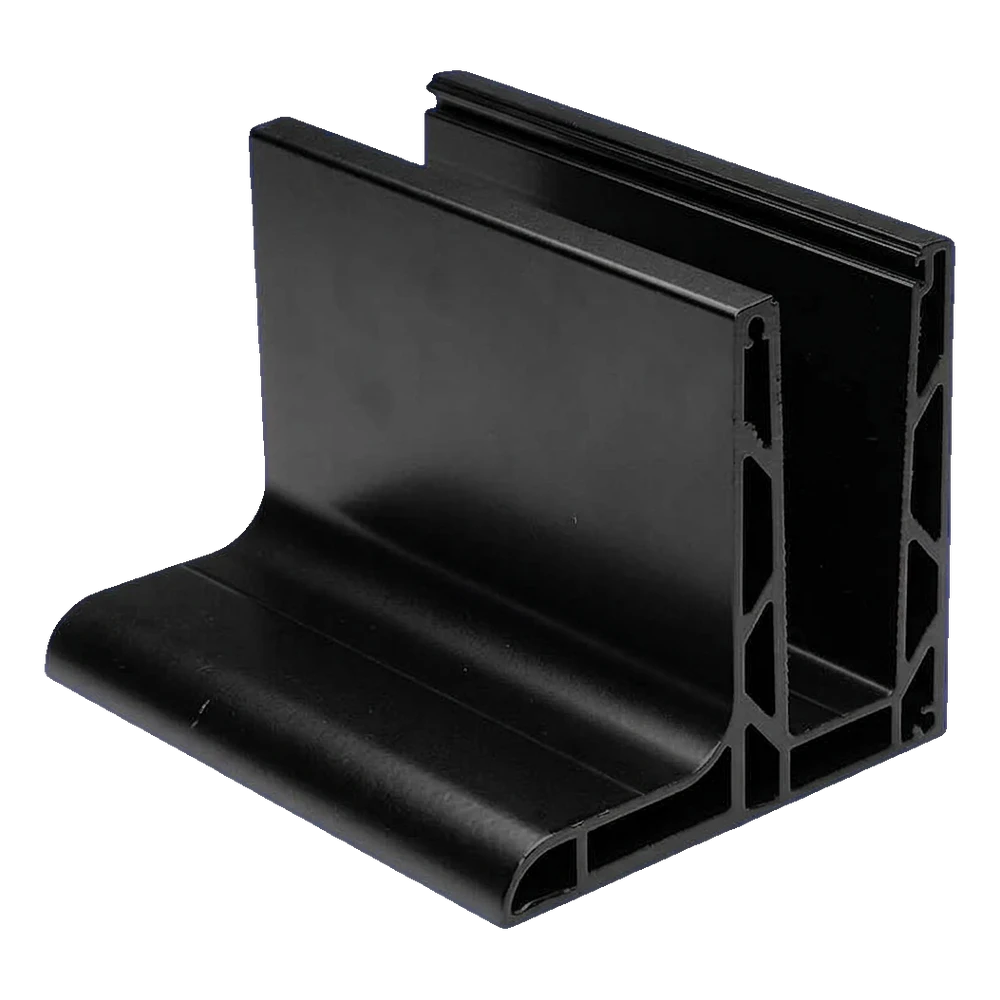

Kozza KE 105 – Aluminium L-Profil für Vollglas-Geländer 5000 mm, schwarz
Kammerprofil Typ L aus der Serie Kozza KE 105 ist eine professionelle Lösung für die Montage von Vollglas-Geländern, vorgesehen für längsseitige Befestigung von oben. Dank des flachen Systems fügt sich das Profil perfekt in moderne Architektur ein – es eignet sich sowohl für Wohnobjekte als auch für kommerzielle Räume: Hotels, Einkaufszentren oder Bürogebäude.
Wesentliche Vorteile für den Installateur
- Universeller Glasdickenbereich – das Profil nimmt Scheiben mit einer Dicke von 12 bis 21,52 mm auf, wodurch die Notwendigkeit der Lagerung verschiedener Profilvarianten entfällt
- Längsseitige Befestigung von oben – schnelle und bequeme Montage, ideal bei fertigen Böden und fertigen Decken
- Flaches System – minimalistisches Aussehen ohne vorstehende Elemente, entsprechend aktuellen Architekturtrends
- Vorgefertigte Montagelöcher – 17 Löcher im Abstand von 300 mm mit Senkung ermöglichen sofortiges Verankern ohne zusätzliches Bohren
- Schwarze Farbe – elegante, anodisierte Oberfläche passend zu dunklen Rahmen und modernen Innenräumen

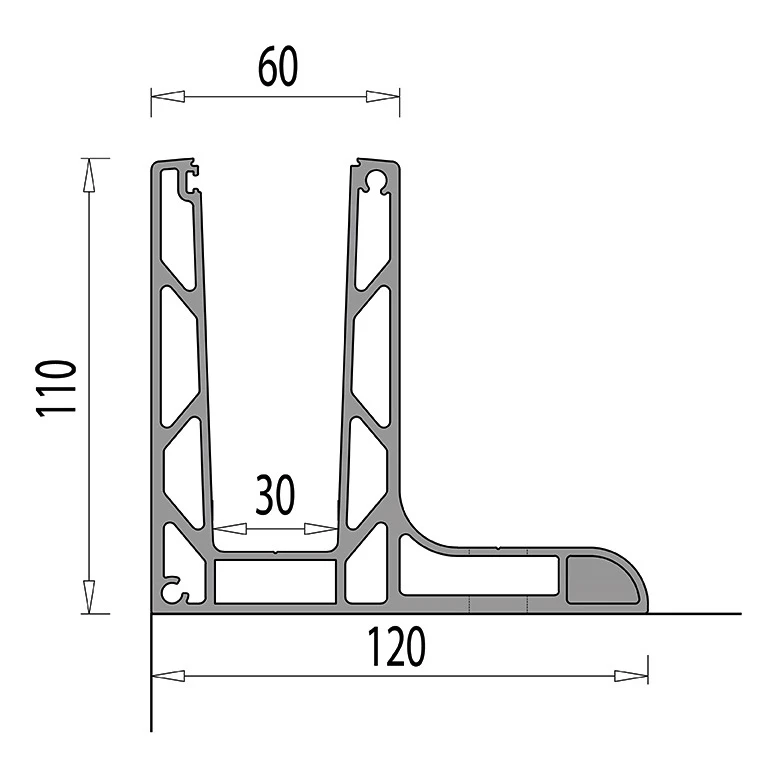

Abmessungen und Profilparameter
- Profillänge: 5000 mm
- Höhe (H): 110 mm
- Grundbreite (W): 120 mm
- Breite des oberen Teils – Glasnut: 60 mm
- Innenbreite des Nutbodens: 30 mm
- Glasdickenbereich: 12–21,52 mm
- Material: Aluminium EN AW 6063
- System: flach
- Befestigung: längsseitig von oben
- Farbe: schwarz
- Gewicht: 30 kg

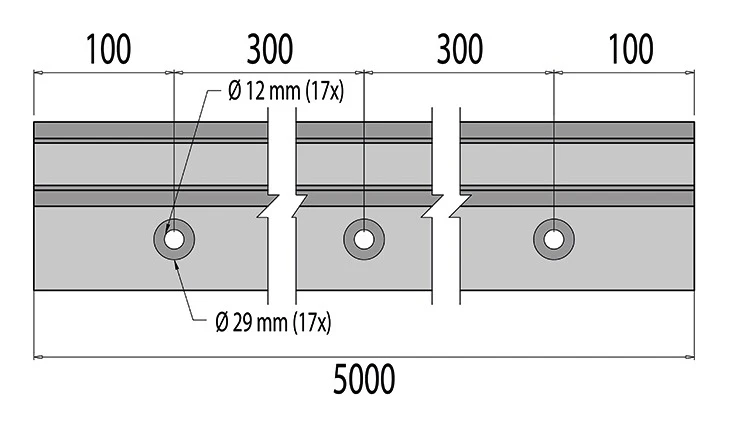

Anordnung der Montagelöcher
- Anzahl der Löcher: 17 Stk.
- Durchgangsloch-Durchmesser: Ø 12 mm
- Senkungsdurchmesser: Ø 29 mm
- Achsabstand zwischen den Löchern: 300 mm
- Abstand des ersten/letzten Lochs von der Kante: 100 mm

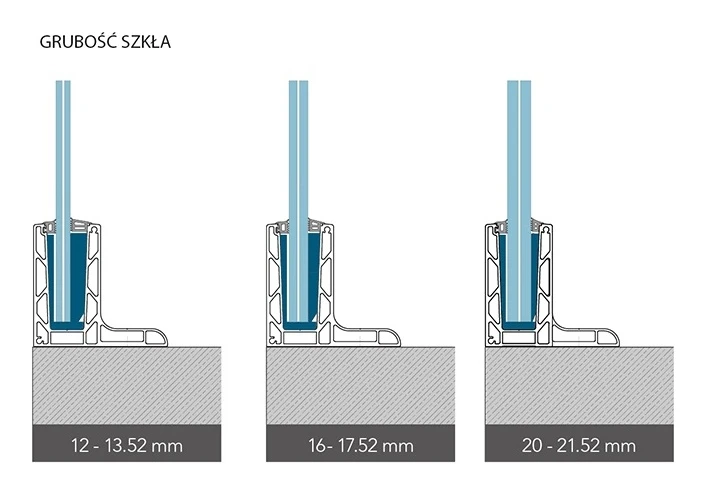

Glaskompatibilität
Das Profil KE 105 arbeitet mit drei Dickenbereichen von Einscheiben-Sicherheitsglas und Verbundglas zusammen. Dank des Befestigungssystems GLASSMOVE passen sich die Dichtungen im Profil an die konkrete Scheibendicke an und gewährleisten eine stabile und sichere Einbettung:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm

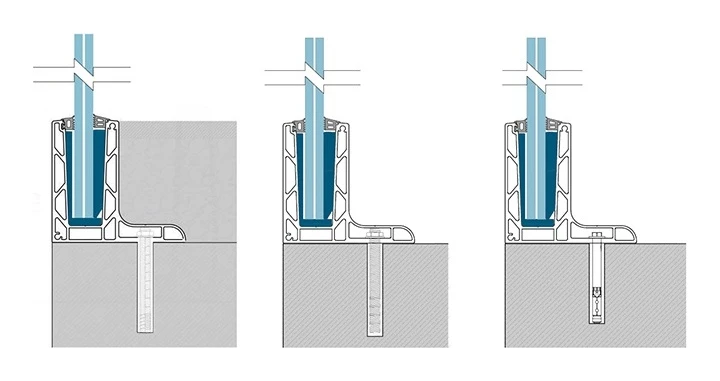

Verankerungsart
Das Profil kann mechanisch am Untergrund mittels Anker verankert werden – die obigen Zeichnungen zeigen drei typische Einbauvarianten je nach Estrichdicke und Untergrundart. Die Senkungen der Montagelöcher (Ø 29 mm) ermöglichen das Versenken des Schraubenkopfs unter die Profiloberfläche.

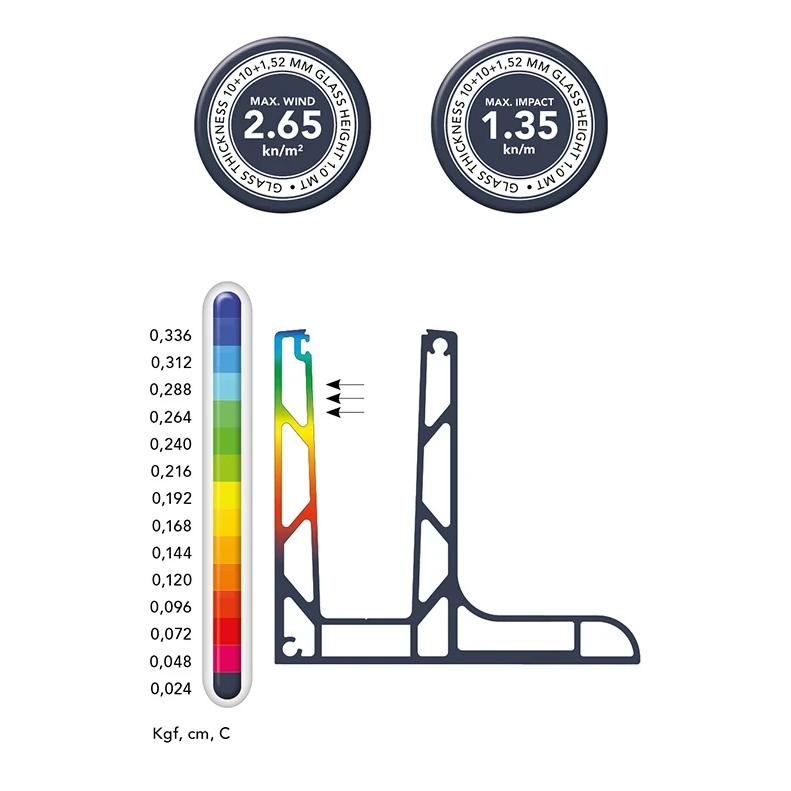

Festigkeit und Verschiebungsanalyse
Das Profil wurde einer Finite-Elemente-Analyse (FEM) unterzogen. Die Verschiebungsergebnisse wurden für ein Profil mit einer Grundlänge von 1,0 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, gemessen von der Basis bis zum höchsten Punkt des Profils. Für Glas mit einer Dicke von 10+10+1,52 mm und einer Höhe von 1,0 m wurden folgende Werte erreicht:
- Maximale Windbelastung: 2,65 kN/m²
- Maximale Stoßbelastung: 1,35 kN/m
Festigkeitstabelle der KE-Serie
Die folgende Tabelle zeigt die maximalen Wind- und Stoßbelastungswerte für drei Modelle der KE-Serie je nach Dicke und Höhe der Glasscheibe:
| KE-Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | Glas mit Höhe 1,0 m | Glas mit Höhe 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
