Kozza KE 120 – U-Profil für Vollglasgeländer 5000 mm, seitliche Befestigung
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

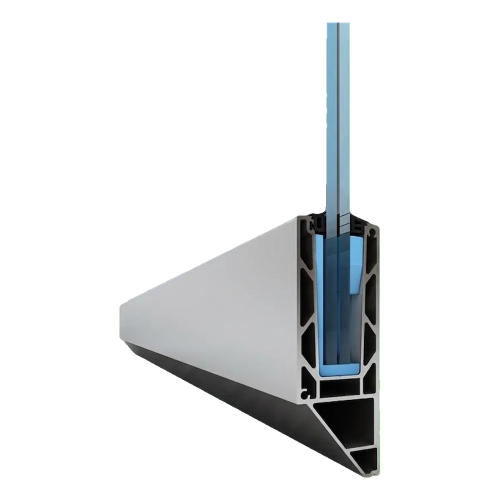

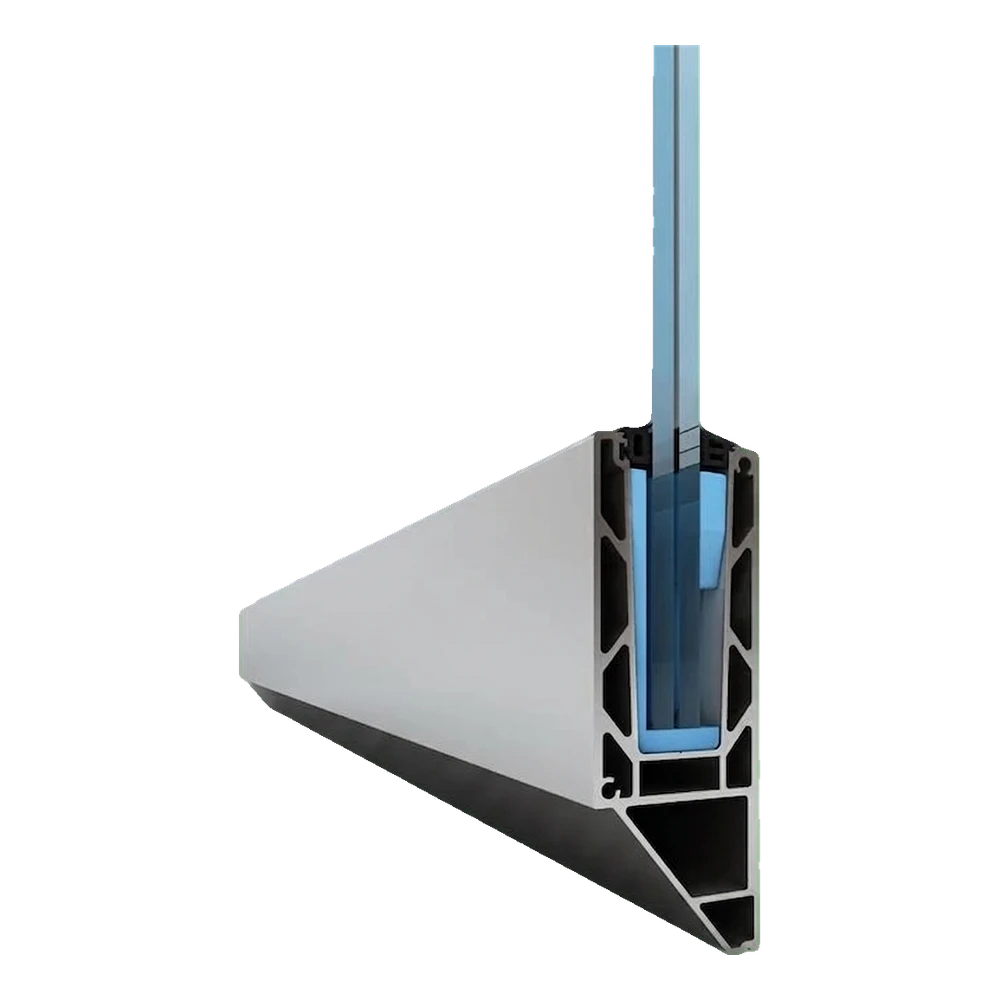

Kozza KE 120 – Aluminium U-Profil für Vollglasgeländer 5000 mm, seitliche Befestigung

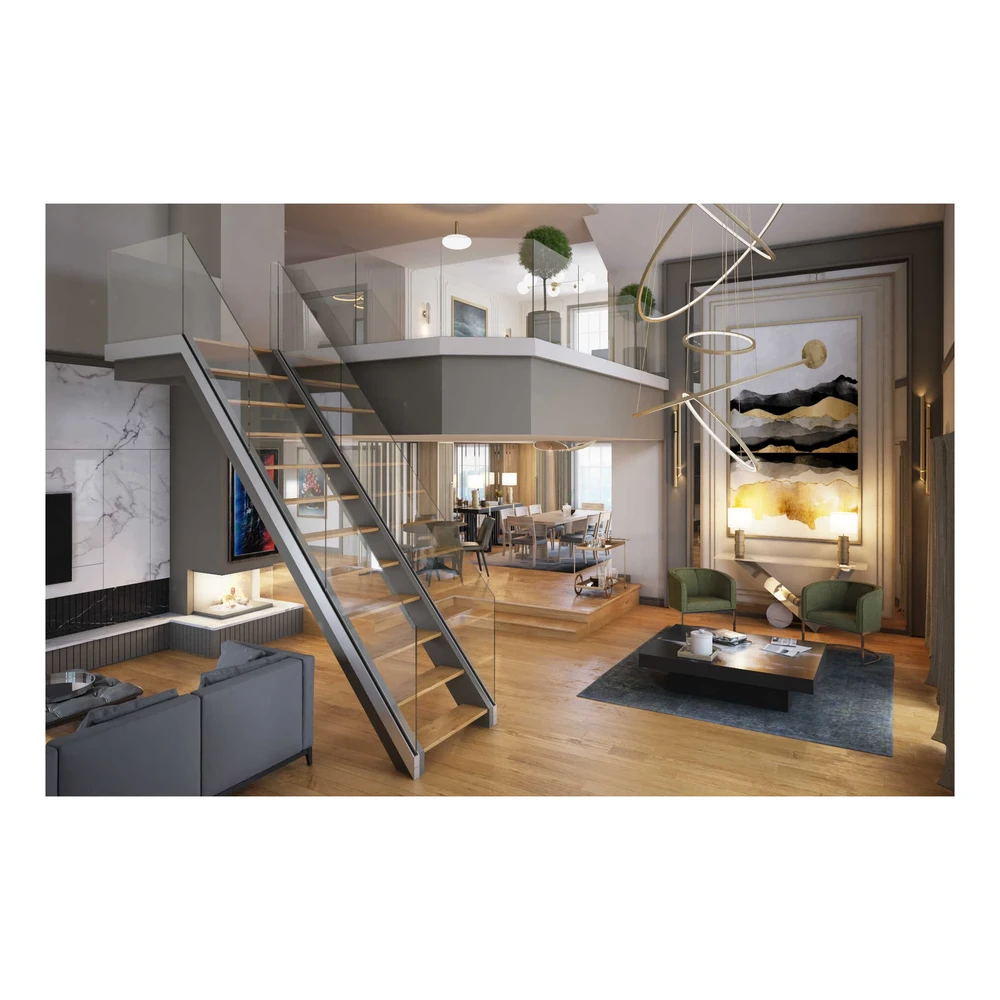

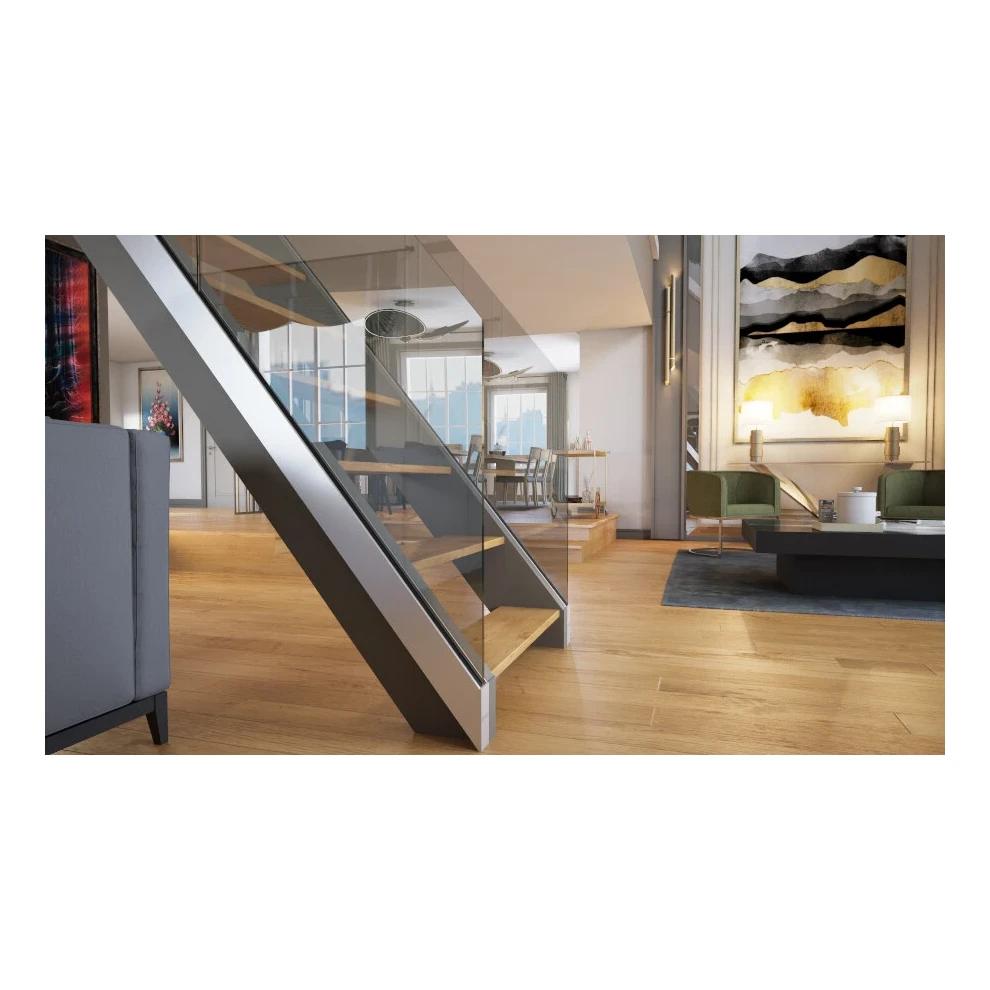

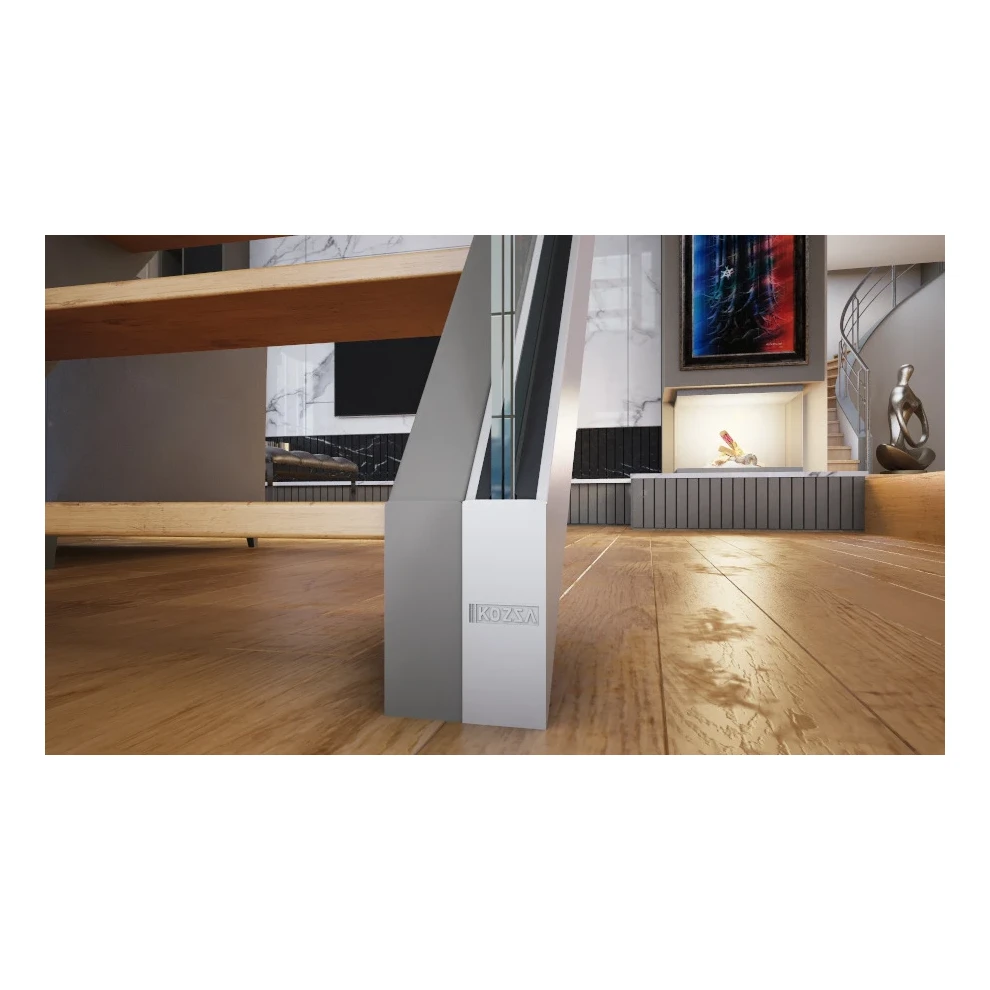

Das Kammer-U-Profil für Vollglasgeländer Kozza KE 120 ist eine professionelle Lösung für die seitliche Montage von Glasscheiben, entwickelt in Zusammenarbeit mit Architekten. Dank des flachen Systems mit matter Anodisierung gewährleistet das Profil ein minimalistisches, elegantes Aussehen, das sowohl für Wohnräume (Treppen, Zwischengeschosse, Terrassen) als auch für kommerzielle Objekte – Hotels, Bürogebäude oder Einkaufszentren – ideal geeignet ist.
Das Profil KE 120 mit einer Länge von 5000 mm unterstützt einen breiten Bereich von Glasstärken – von 12 mm bis 21,52 mm – was sowohl die Verwendung einzelner gehärteter Scheiben als auch mehrschichtiges Verbundglas (VSG/ESG) ermöglicht. Die maximale Höhe der Glasscheibe beträgt 120 cm, wodurch das System für die meisten typischen Geländeranwendungen geeignet ist.
Wichtige Profileigenschaften
- Serie: KE 120
- Profiltyp: U-Kammer für Vollglasgeländer
- Befestigung: seitlich (an Wand oder Tragkonstruktion)
- System: flach
- Oberflächenbehandlung: matte Anodisierung
- Material: Aluminiumlegierung EN AW 6063
- Glasstärkenbereich: 12–21,52 mm

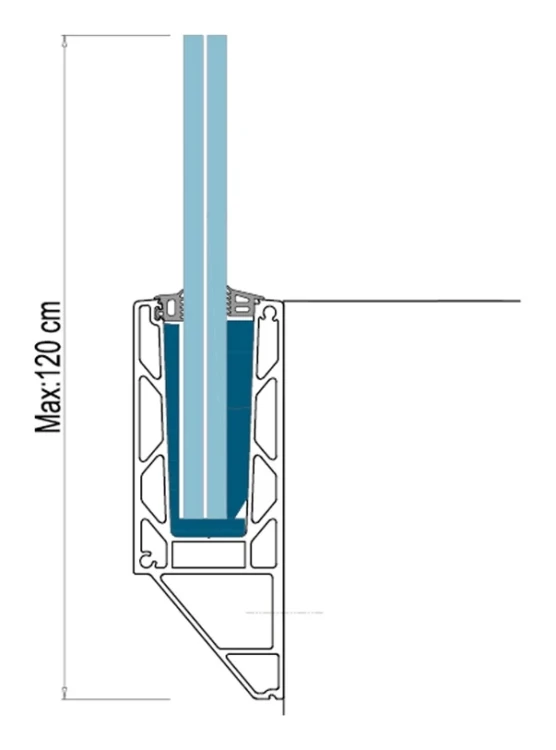

- Maximale Glashöhe: 120 cm
- Profillänge: 5000 mm
- Gewicht: 28 kg
Die Universalität der Glasstärken ist einer der größten Vorteile des Profils KE 120. Das System unterstützt drei Bereiche: 12–13,52 mm, 16–17,52 mm sowie 20–21,52 mm. Die Anpassung erfolgt mittels spezieller Distanzeinlagen, die die Glasscheibe präzise in der Profilkammer zentrieren und stabilisieren. Dadurch deckt ein Profiltyp die Bedürfnisse verschiedenster Projekte ab – von leichten Innengeländern bis hin zu robusten Außengeländern mit dickem Verbundglas.

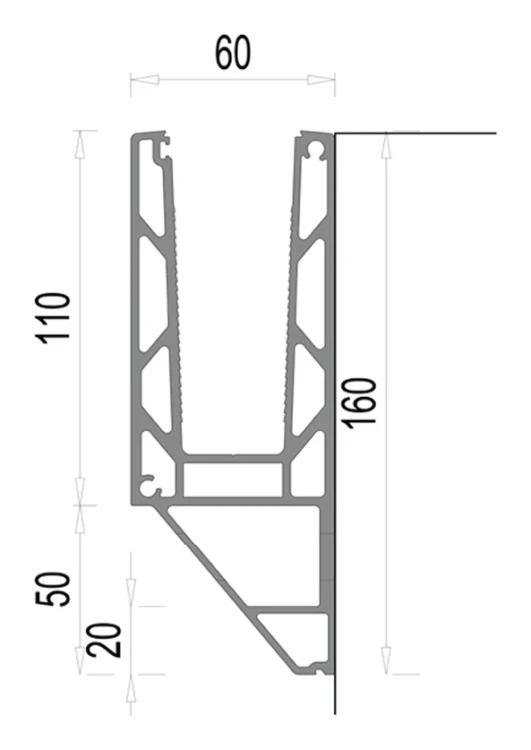

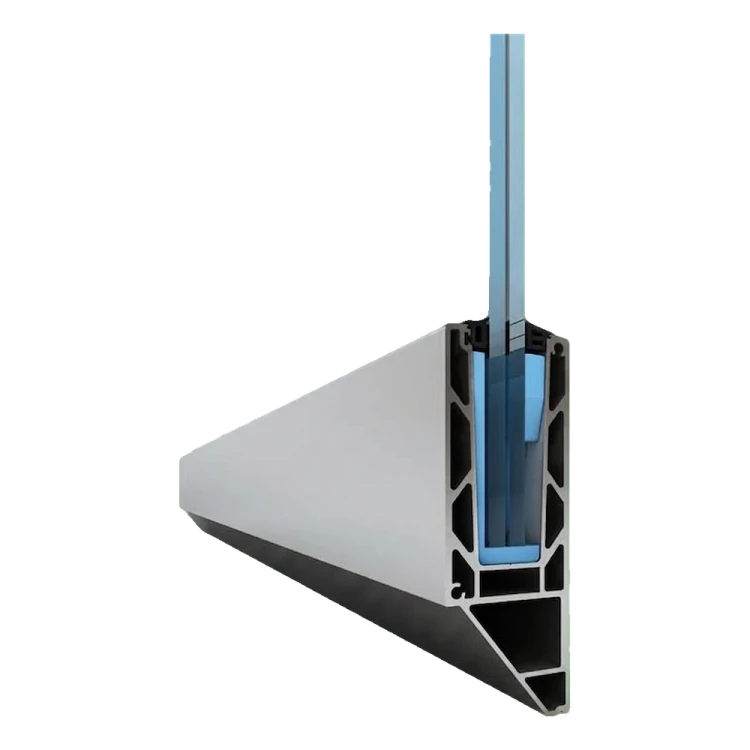

Querschnittsabmessungen des Profils
- Gesamthöhe des Profils: 160 mm
- Höhe der vorderen Wandung (Glasnut): 110 mm
- Höhe des unteren Stützteils: 50 mm
- Höhe der unteren Vorderkante: 20 mm
- Profilbreite (oben): 60 mm

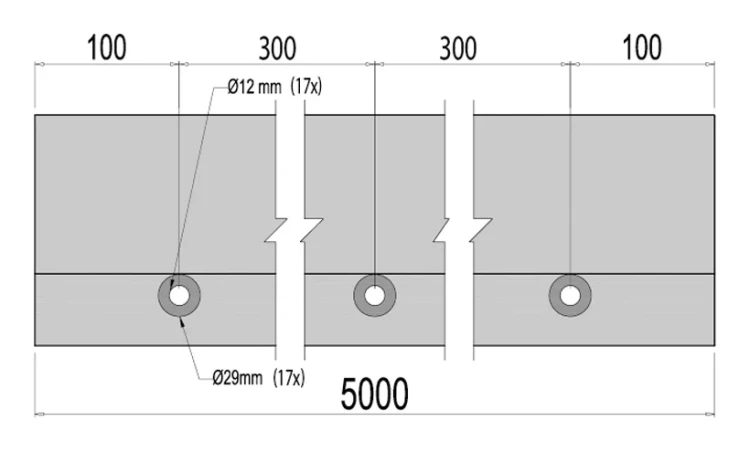

Schema der Befestigungslöcher
Das Profil besitzt werkseitig gefertigte 17 Befestigungslöcher, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Der Lochabstand beträgt 300 mm, und der Abstand vom Profilrand zur Achse des ersten und letzten Lochs beträgt 100 mm. Jedes Loch hat einen Durchmesser von Ø12 mm mit einer Senkung von Ø29 mm, was die Montage mit Kegelkopfschrauben ermöglicht. Die präzise Anordnung der Löcher beschleunigt die Installation erheblich – vor Ort muss nicht gebohrt werden.

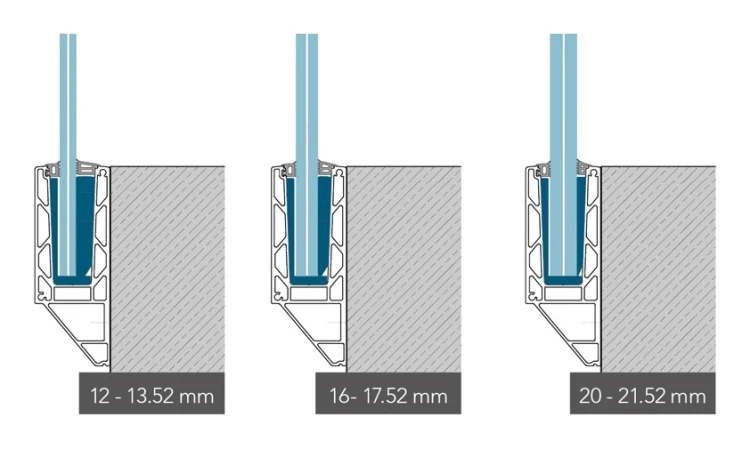

Glasstärkenvarianten
Das Profil KE 120 ist mit drei Glasstärkenbereichen kompatibel. Die Wahl der entsprechenden Distanzeinlage ermöglicht eine schnelle Anpassung an das konkrete Projekt – ohne die Notwendigkeit, ein anderes Profil zu bestellen.

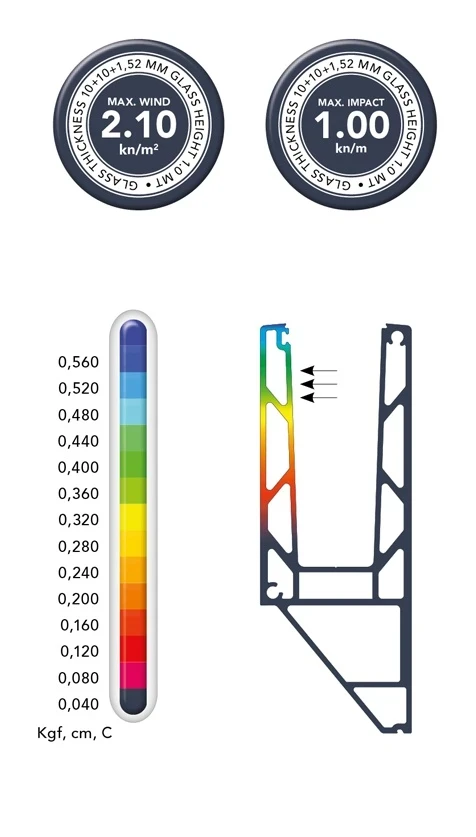

Festigkeit und Belastungsbeständigkeit
Das Profil KE 120 wurde hinsichtlich Wind- und Stoßbelastungen geprüft. Für Glas mit einer Stärke von 10+10+1,52 mm und einer Höhe von 1,0 m beträgt die maximale Windbelastung 2,10 kN/m² und die maximale Stoßkraft 1,00 kN/m. Die Verformungsergebnisse werden für ein Profil mit einer Grundlänge von 1 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, vom Fundament bis zum höchsten Punkt des Profils.
Belastungstabelle für Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technische Daten
| Material | Aluminium |
| Zubehörtyp | U-Profil |
