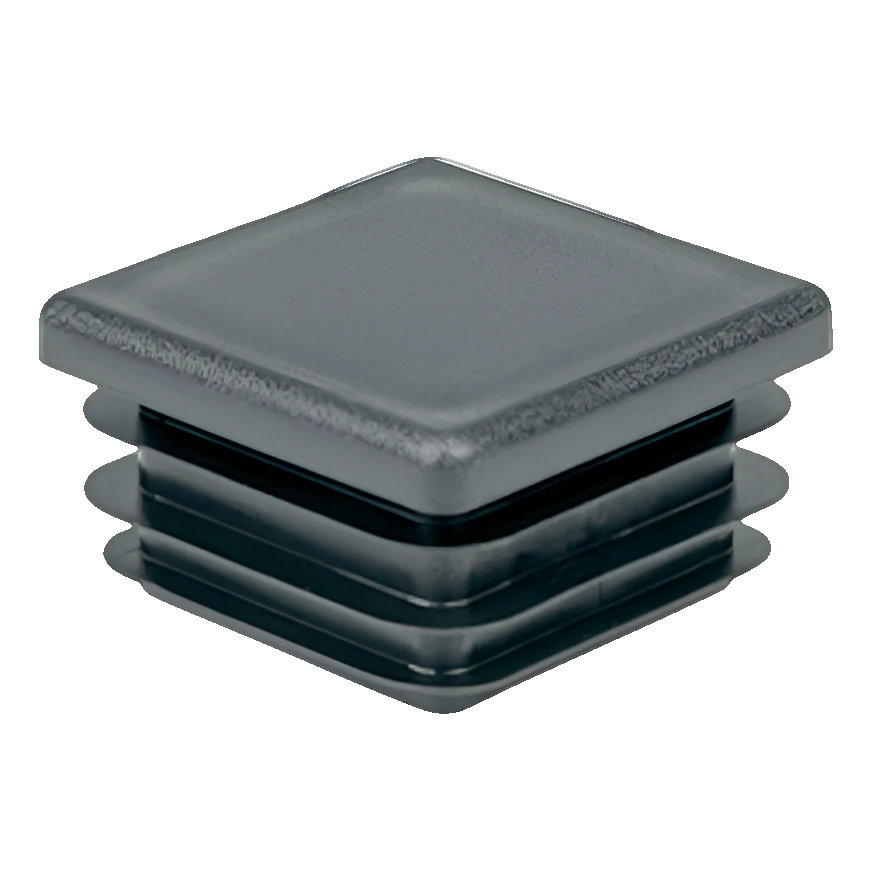

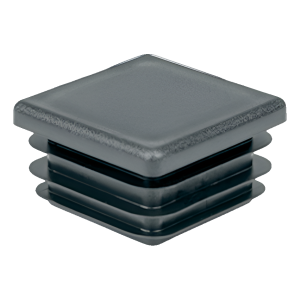

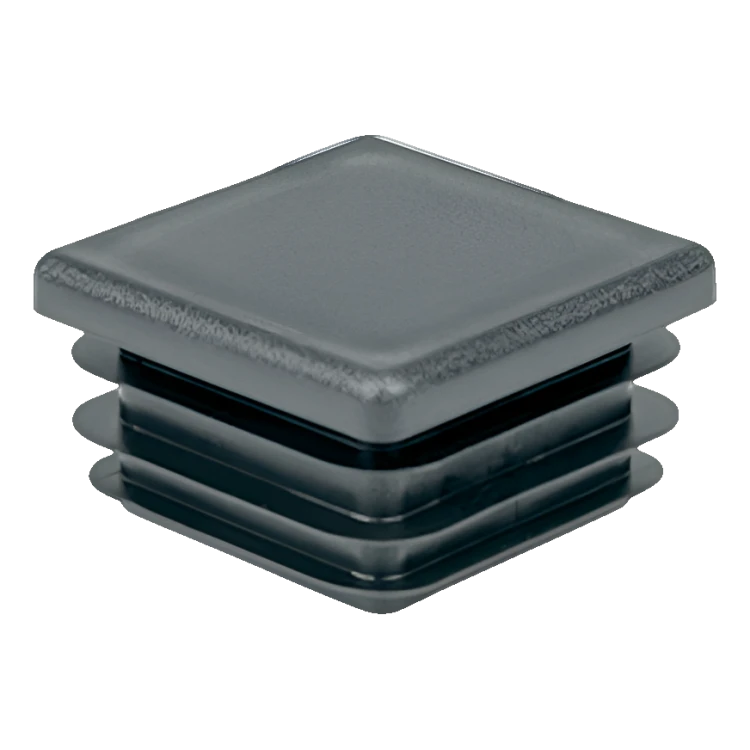

Lamellenstopfen quadratisch 80×80 mm, Anthrazit (RAL 7016)

Der Lamellenstopfen zum Eindrücken dient zum sauberen Verschließen offener Enden von Hohlprofilen mit quadratischem Querschnitt. Der flache Außenflansch bedeckt die Profilkante und sorgt für einen ebenen, einheitlichen Abschluss, während der Innenteil mit Lamellen in das Profil eingeführt wird.

Anwendung und Auswahl

Lamellenstopfen dieser Art werden in Stahl- und Aluminiumkonstruktionen eingesetzt, bei denen die Enden von Vierkantprofilen vor Verschmutzung und dem Eindringen von Verunreinigungen geschützt werden müssen. Die abgedeckte Profilkante ist zudem beim Transport und im Gebrauch weniger anfällig für Beschädigungen, während die Konstruktion ein einheitliches, gepflegtes Erscheinungsbild erhält.

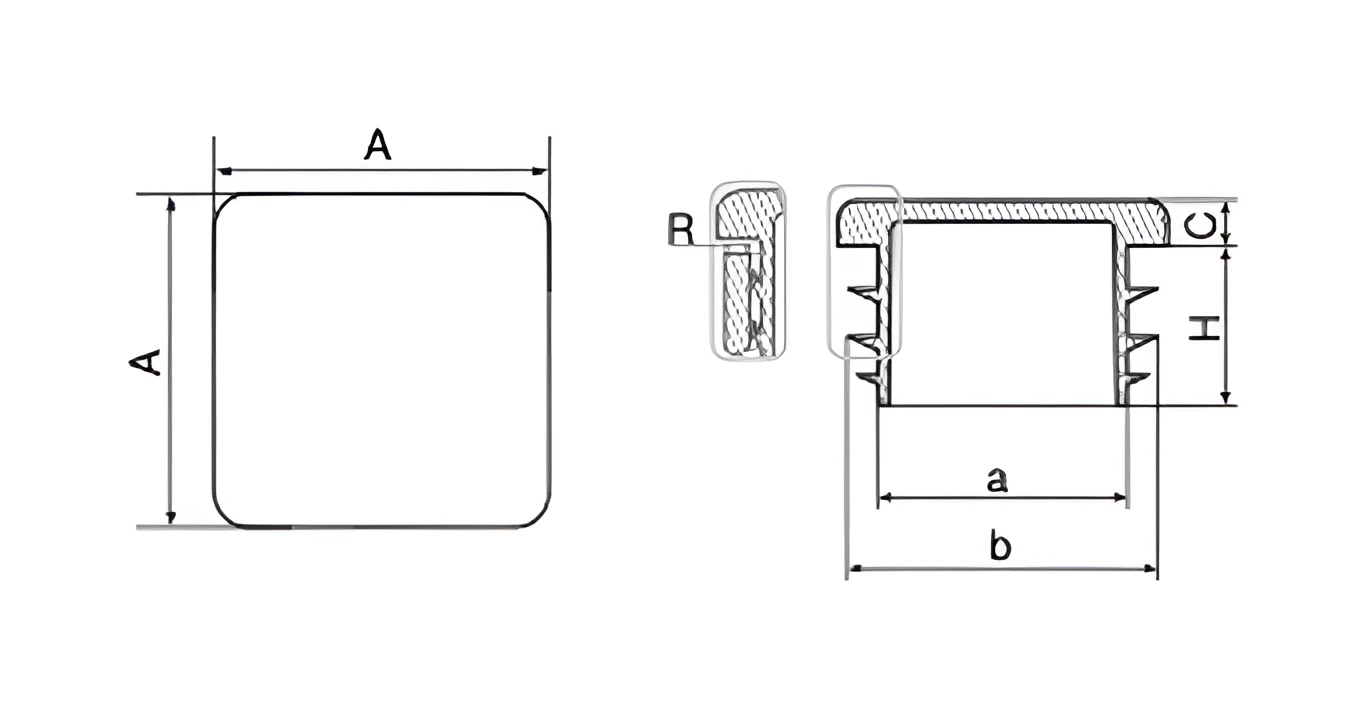

Bei der Auswahl des Lamellenstopfens sind das Nennmaß des Profils und seine Wandstärke entscheidend, da sie die Passgenauigkeit des Innenteils im Profil bestimmen. Die Maßangaben, einschließlich der Höhe des Außen- und Innenteils sowie der Maße von Kern und Lamellen, sind in der nachstehenden Maßtabelle und in der technischen Zeichnung aufgeführt.

Montage

Der Lamellenstopfen wird in das offene Profilende gedrückt. Die Lamellen am Innenteil passen sich dem Profilinneren an und halten den Stopfen an Ort und Stelle, während der Außenflansch die Profilkante vollständig abdeckt. Für die Montage sind keine zusätzlichen Befestigungselemente erforderlich.
