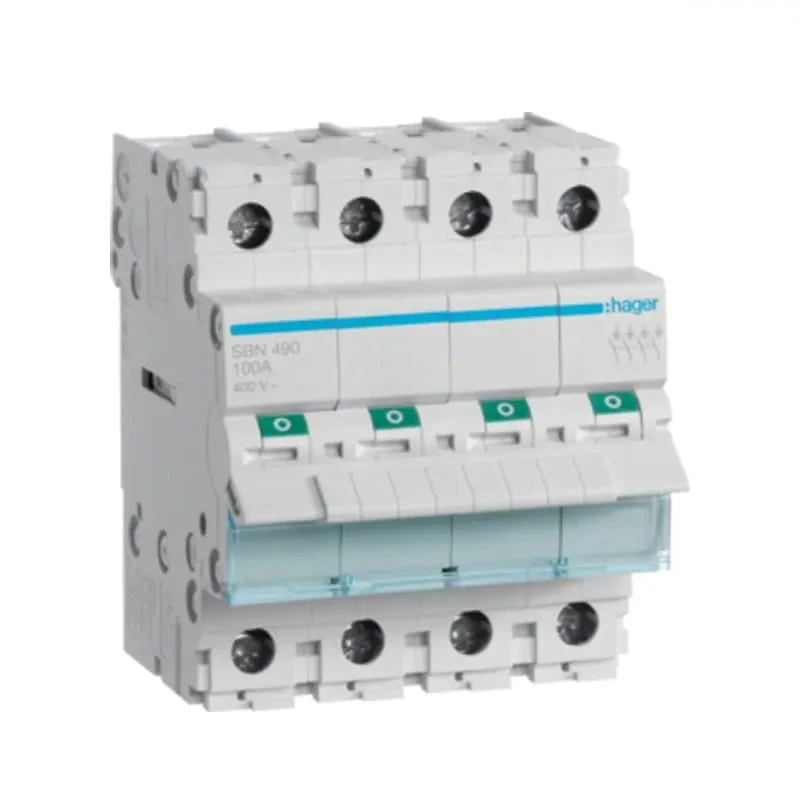

Lasttrennschalter 3-phasig 4P 100A 400V AC SBN490 HAGER

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.331 kg

Preis/ stk.: € 29,68 29.68

inkl. 20% MwSt., zzgl. Versandkosten

Nettopreis/ stk.: € 24,73

zzgl. 20% MwSt., zzgl. Versandkosten

Wie spart man?
Wählen Sie ein Paket anstelle von Einzelstücken. Der Preis pro Stück wird automatisch reduziert.

* Verpackungsoptionen:

Stück
Paket: 50 Stück
Paket: 100 Stück
Paket: 200 Stück

Menge stk.

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: HAGER

Produktcode: GPV-401-120

Einem Freund empfehlen

Beschreibung

Lasttrennschalter 3-phasig 4P 100A 400V AC SBN490 HAGER

- SBN490829

Lasttrennschalter 3-phasig 4P 100A 400V AC SBN490 von HAGER ist eine Art elektrischer Schalter, der mehrere Funktionen erfüllt: Er leitet den Strom unter Nennbedingungen und bei Überlast (einschließlich Kurzschluss für eine bestimmte Zeit), trennt den Stromkreis sowohl unter Nenn- als auch unter Fehlerbedingungen und isoliert, wobei er die Anforderungen an die Isolationseigenschaften für einen sicheren Betrieb des Geräts erfüllt.

Jeder modulare HAGER-Lasttrennschalter ist mit grün/roten Feldern am Betätigungshebel ausgestattet, um die Stellung des Trennschalters deutlich sichtbar zu machen. Das Gerät SBN463 besteht aus robustem Kunststoff und ist für Temperaturen von -20ºC bis +50ºC geeignet.

SPEZIFIKATION

Hersteller

HAGER

Nennstrom

100 A

Anzahl der Pole

4 P

Nenn-Schaltspannung Ue (AC)

400 V

Bemessungsfrequenz

50/60 Hz

Bemessungsisolationsspannung Ui

440 V

Spannungseingang Typ 1

Bemessungs-Stoßspannung Uimp

6000 V

Wechselstrombelastbarkeit AC21, Kategorie A

100 A

Bemessungsbetriebsstrom (AC23), Kategorie A

40 A

Strombelastbarkeit AC21 der Kategorie B

100 A

Zulässige Strombelastbarkeit AC22 der Kategorie A

100 A

Zulässige Strombelastbarkeit AC22, Kategorie B

100 A

Bemessungsbetriebsstrom (AC23), Kategorie B

40 A

Kurzschlussstrom mit gl-gG-Sicherungen

1200 A

Einschaltvermögen bei 400 V in AC23A

1692 A

Bemessungs-Kurzzeitfehlerstrom 1s

1,2 kA

Thermischer Strom des Außengehäuses

100 A

Gesamtverlustleistung für Nennstrom

22 W

Verlustleistung pro Pol bei Bemessungsstrom

5,5 W

Elektrische Lebensdauer unter Nennlast in Arbeitszyklen (AC21)

2500

Elektrische Lebensdauer unter Nennlast in Arbeitszyklen (AC22)

2500

Mechanische Festigkeit (Anzahl der Zyklen)

40 000

Querschnitt des flexiblen Leiters (Draht) in der Klemme

6 / 35 mm²

Querschnitt des starren Leiters (Drahtes) in der Klemme

6 / 50 mm²

Anzugsdrehmoment

3,6 Nm

Art des Anschlusses

Mit Schraube

Anzahl der Schließer

Lagertemperatur

Von -40ºC bis +80ºC

Schutzart

SCHUTZART IP20

Abmessungen

69 x 83 x 70 mm

Norm

IEC 60947-3

Europäische RoHs-Richtlinie

Konform

Verschmutzungsgrad nach IEC 60664 / IEC 60947-2

Verfügbare Konfiguration

Produkt-Code

Katalog-Nr.

EAN

Modell

GPV-401-120

SBN490/HAG

3250615510310

SBN490

Technische Daten

Anwendung	AC (Netz)
Trennschaltertyp	Trennschalter
Nennstrom [A]	100A
Polzahl	4P
Nennspannung [V]	400V AC
Marke	HAGER
