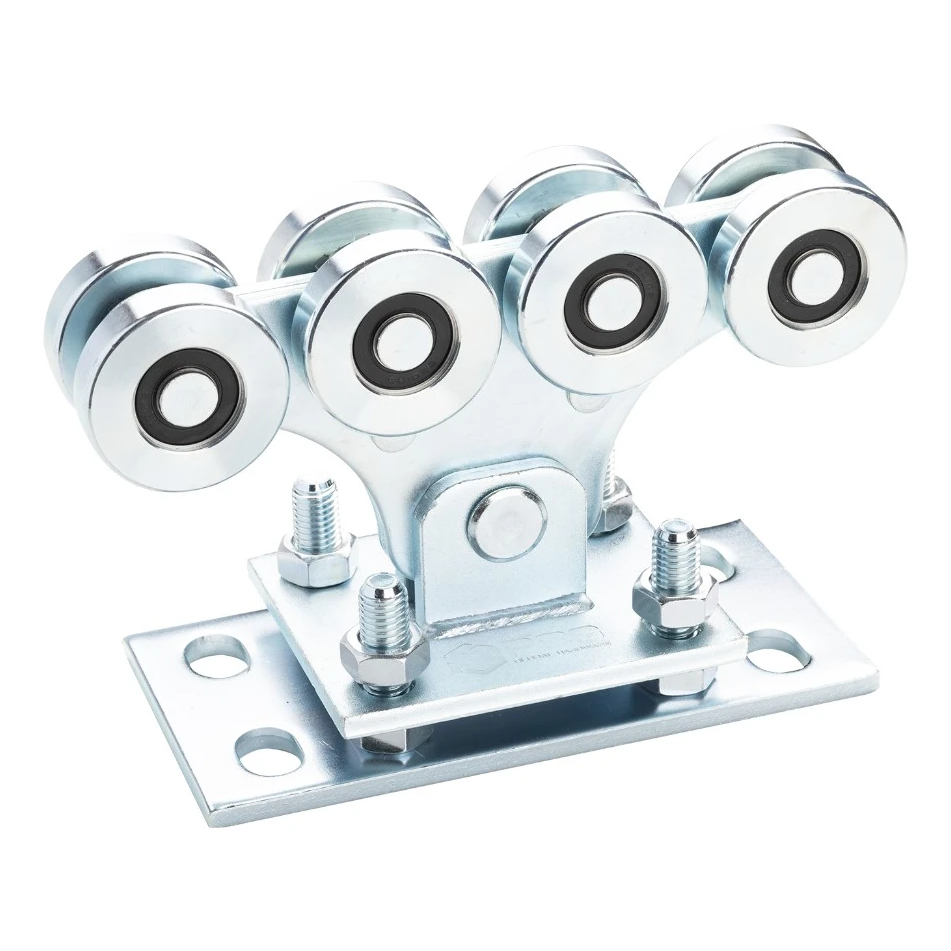

Laufwagen 68 für Schiebetor - System 68x68, Stahlrollen

Robuste Konstruktion und Korrosionsschutz

Das Gehäuse des Laufwagens ist aus hochwertigem Stahl gefertigt und durch galvanische Verzinkung vor Korrosion geschützt. Dadurch behält das Element seine volle Widerstandsfähigkeit gegenüber wechselnden Witterungsbedingungen — Regen, Feuchtigkeit, Temperaturschwankungen — und gewährleistet einen jahrelangen, störungsfreien Betrieb auch bei intensiver Nutzung des Tores.

Im Rollensystem kommen Rillenkugellager 6201 RS mit Gummidichtung zum Einsatz, die das Lagerinnere vor Verschmutzungen schützen und einen leisen, gleichmäßigen Rollenlauf sicherstellen. Die zweireihige Laufanordnung eliminiert Schrägkräfte, was die Lagerlebensdauer zusätzlich verlängert und den Rollwiderstand reduziert.

Einfache Montageeinstellung

Die Grundplattenkonstruktion mit M14-Schraubenbefestigung ermöglicht eine präzise Höheneinstellung des Laufwagens an den Fundamentankern — es genügt, entsprechende Unterlegscheiben zu unterlegen. Dadurch kann der Monteur die Toreinstellung schnell an die Gegebenheiten auf der Baustelle anpassen, ohne zusätzliche Werkzeuge oder Bauteile zu benötigen. Der Laufwagen ist kompatibel mit der Führungsschiene des Systems 68×68.

Abmessungen und technische Spezifikation

• System: 68×68
• Rollensystem: 8 Stahlrollen auf zwei Ebenen
• Außendurchmesser der Rolle: 60 mm
• Arbeitsdurchmesser der Rolle (in der Nut): 56 mm
• Rollenbreite: 14,5 mm
• Lager: Rillenkugellager 6201 RS
• Material: galvanisch verzinkter Stahl

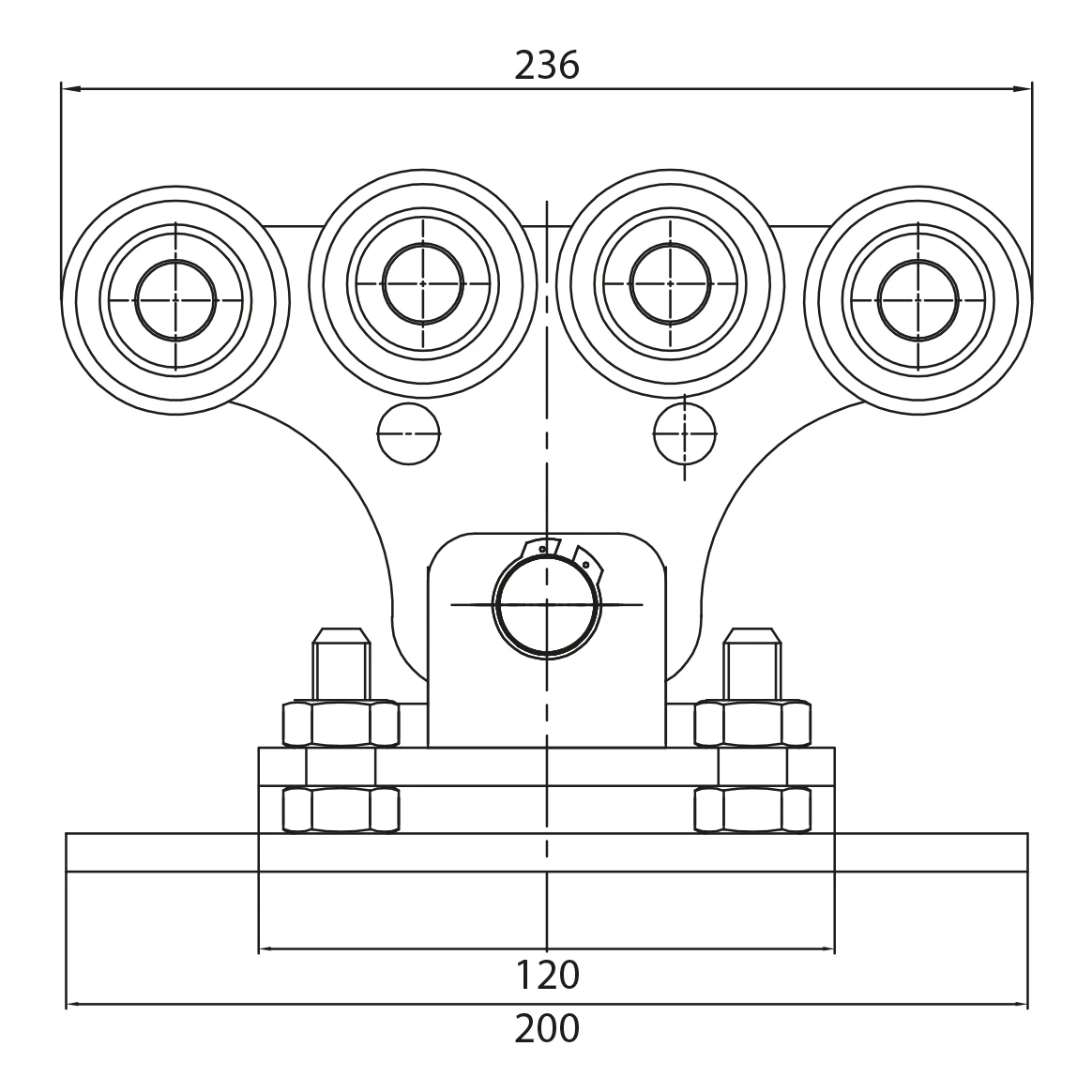

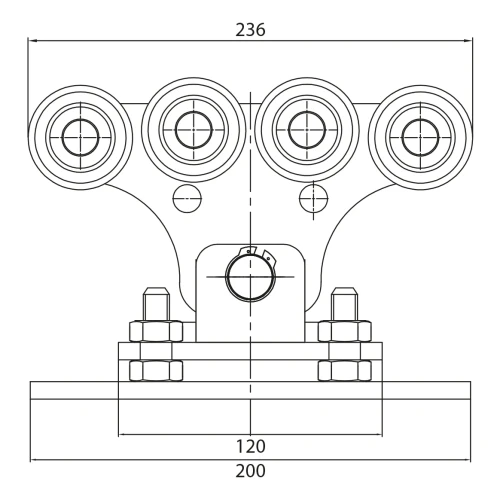

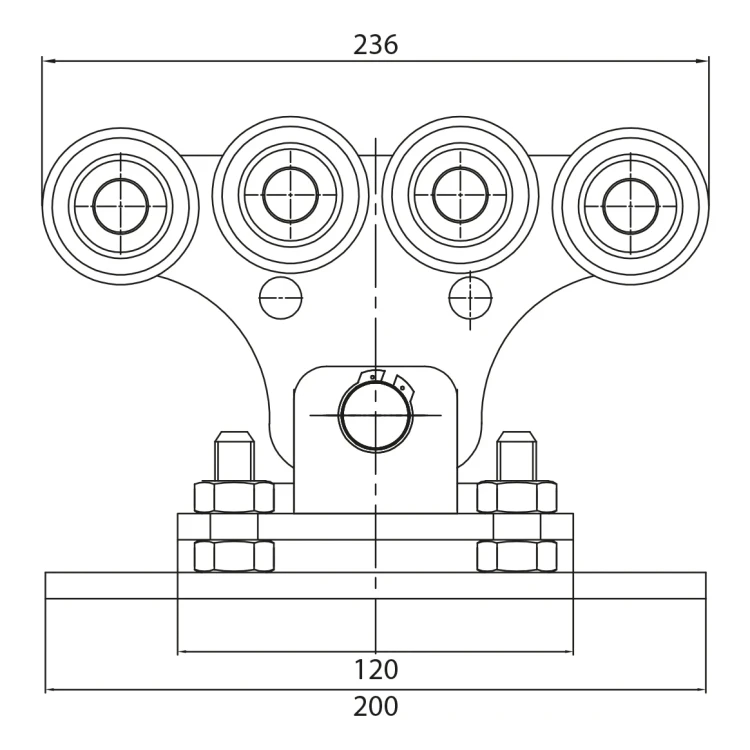

• Gesamtlänge (L): 236 mm
• Laufwagenhöhe (H): 157 mm

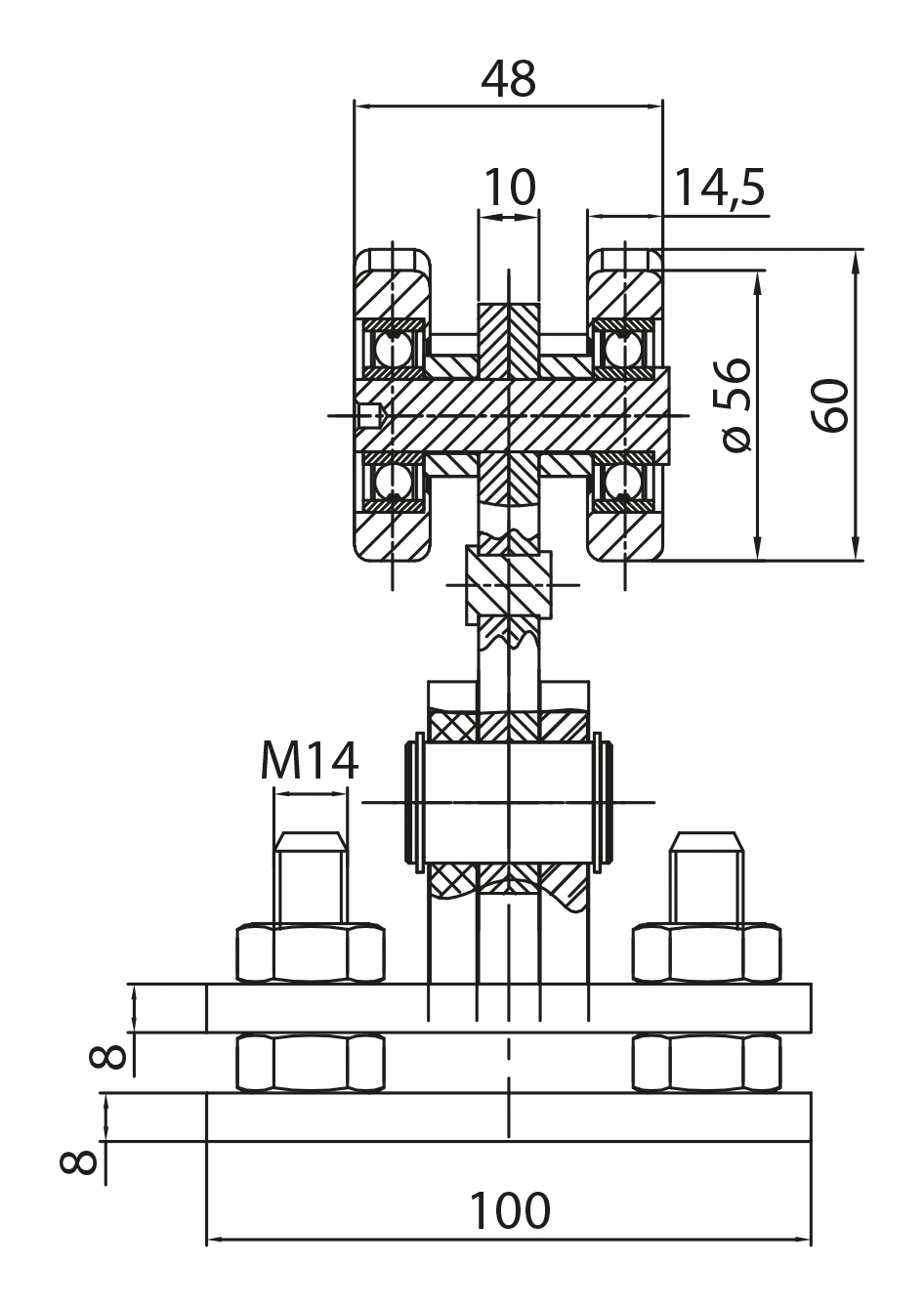

• Breite der Rolleneinheit: 48 mm
• Dicke der Trägerplatte: 10 mm
• Grundplattenlänge: 200 mm
• Länge der oberen Montageplatte: 120 mm
• Grundplattenbreite: 100 mm
• Dicke der Grundplatten: 2 × 8 mm
• Befestigungsschraubengewinde: M14
• Gewicht: 5,4 kg

Vorteile für den Monteur

• Zweireihige Anordnung mit 8 Rollen — stabile Führung und gleichmäßige Lastverteilung des Torflügels
• Lager 6201 RS mit Dichtung — leiser Betrieb und Schutz vor Verschmutzungen
• Eliminierung von Schrägkräften — verlängerte Lagerlebensdauer und geringere Betriebsgeräusche
• Galvanische Verzinkung — wirksamer Korrosionsschutz für den Außenbereich
• Einstellung an Fundamentankern — schnelle und präzise Torausrichtung während der Montage
• Kompatibilität mit der Schiene des Systems 68×68 — sichere Passform für das bewährte Führungssystem
