Laufwagen 70 5-rollig für Schiebetor pendelnd Stahlrollen

Go to Product feedback

Laufwagen für Schiebetor | 5 Stahlrollen | Traglast 650 kg. Fahrelement für freitragende Schiebetore mit 5 Stahlrollen auf Kugellagern, kompatibel mit Schiene 70×70×4 mm. Schwenkbarer Mechanismus mit Höhenverstellung, Zinkschutz.

Go to full description
with VAT without VAT
Price € 31,63
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 70x70x4
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 650

Beschreibung

Laufwagen 70 für Schiebetor – 5-rollig pendelnd, Stahlrollen

Laufwagen 70 ist ein robustes, 5-rolliges Laufelement für freitragende Schiebetore. Die Pendelkonstruktion mit einem Zapfen, der den Wagen mit der Grundplatte verbindet, sorgt für eine selbsttätige Anpassung an das Schienenprofil – das gewährleistet einen reibungslosen und störungsfreien Torlauf auch bei hohen Belastungen von bis zu 650 kg.

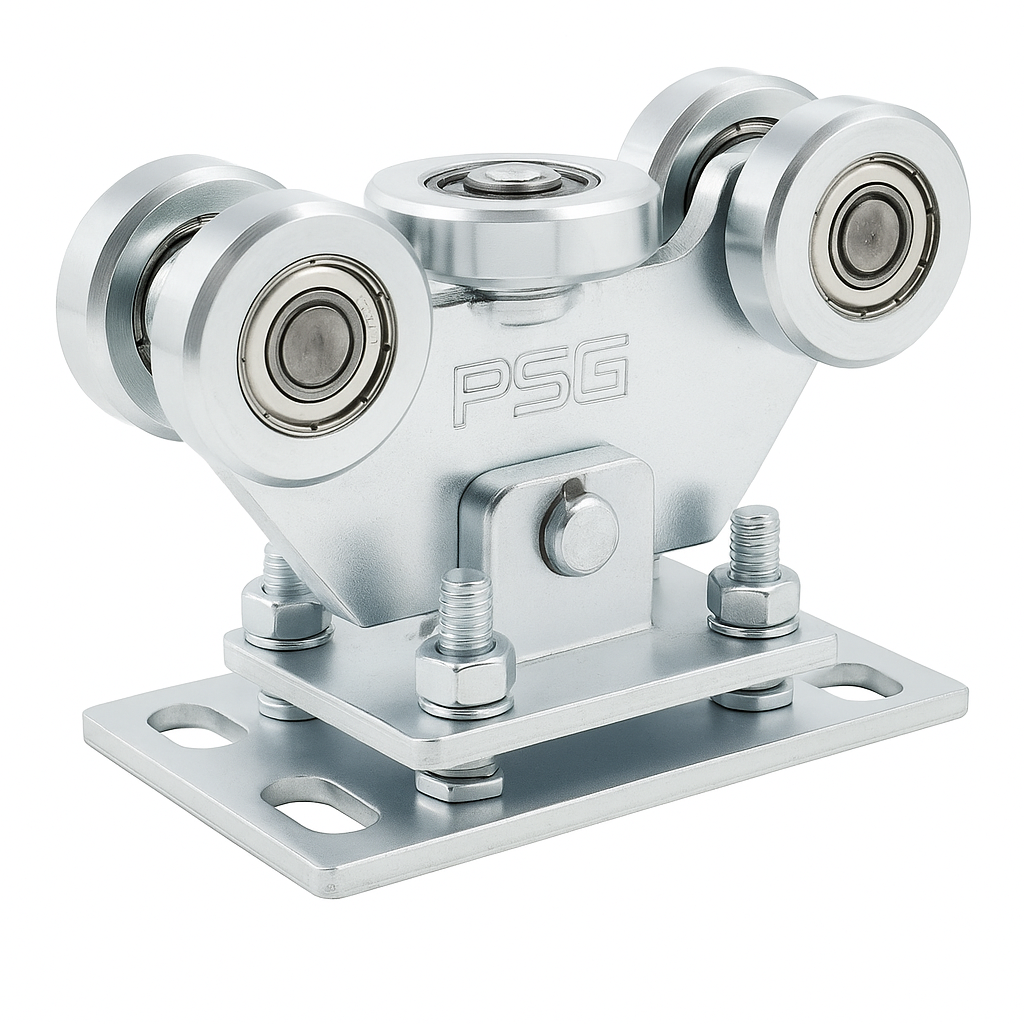

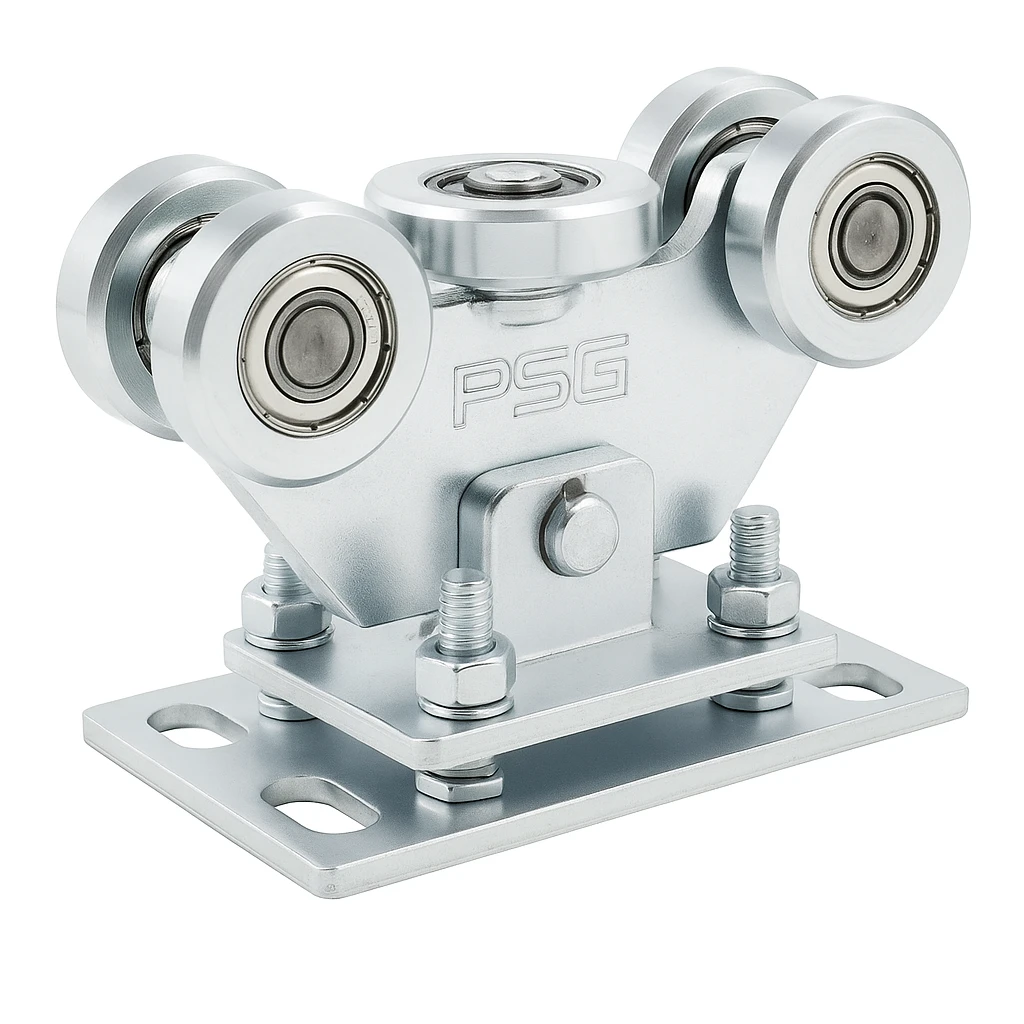

Laufwagen 70 mit 5 Stahlrollen – perspektivische Ansicht
Laufwagen 70 mit 5 Stahlrollen – perspektivische Ansicht

Aufbau und Funktionsprinzip

Der Laufwagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die mit einer Führungsschiene der Abmessung 70×70×4 mm zusammenarbeiten. Alle Rollen sind auf Kugellagern gelagert, was einen geringen Rollwiderstand und leisen Lauf gewährleistet. Der Pendelmechanismus ermöglicht ein Schwenken des Wagens gegenüber der Montagegrundplatte – dadurch werden kleinere Unebenheiten und Durchbiegungen der Schiene ausgeglichen und die Last gleichmäßig auf alle Rollen verteilt.

Die Höhenregulierung erfolgt über Schrauben in der Grundplatte, mit denen das Tor beim Einbau präzise ausgerichtet werden kann. Alle Stahlteile sind mit einer Zinkbeschichtung versehen, die vor Korrosion schützt und einen dauerhaften Einsatz im Außenbereich gewährleistet.

Technische Daten

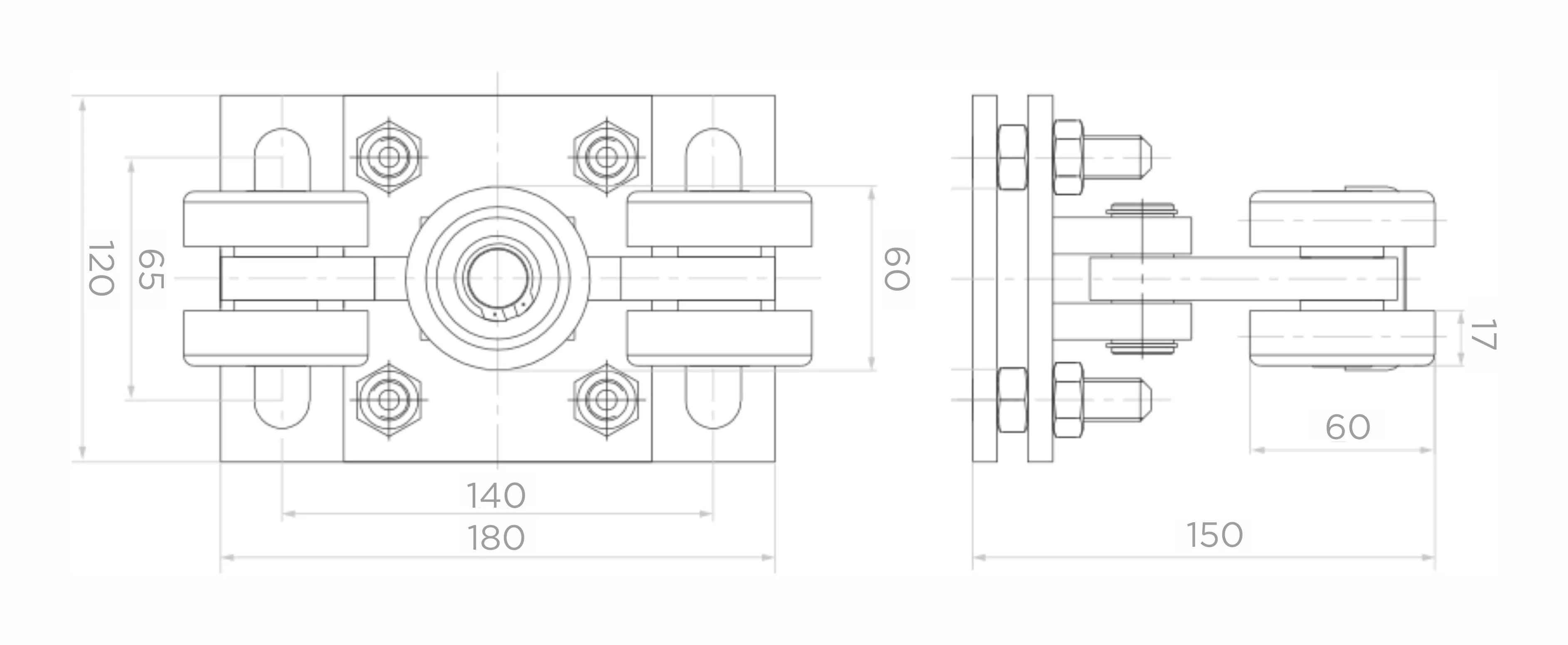

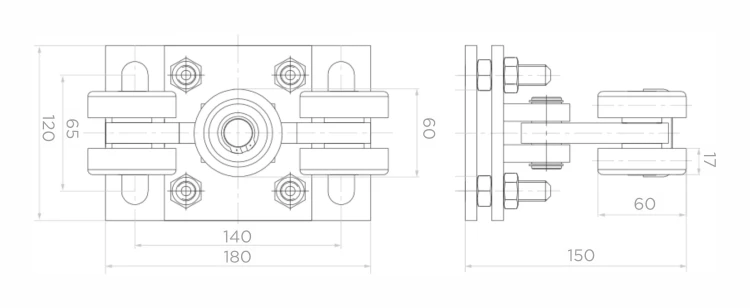

Technische Zeichnung des Laufwagens 70 mit Maßangaben
Technische Zeichnung des Laufwagens 70 mit Maßangaben
  • Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
  • Rollenmaterial: Stahl mit Kugellagern
  • Kompatible Schiene: 70×70×4 mm
  • Maximale Belastung: 650 kg
  • Höhe (H): 150 mm
  • Grundplattenmaße (B × L): 180 × 120 mm
  • Montagelochbild der Grundplatte: 140 × 65 mm
  • Seitliche Tiefe: 150 mm
  • Gehäusebreite: 60 mm
  • Grundplattendicke: 17 mm
  • Gewicht: 5,7 kg
  • Volumen: 5243 cm³
  • Korrosionsschutz: Verzinkung
  • Verbindungstyp mit Grundplatte: Pendelzapfen
  • Höhenregulierung: ja – über Schrauben
  • EAN: 5901289674546

Anwendung und Montage

Der Laufwagen ist für den professionellen Einbau in freitragenden Schiebetoren mit einem Torflügelgewicht von bis zu 650 kg vorgesehen. Dank der Pendelkonstruktion und der Höhenregulierung ist die Montage schnell durchführbar und erfordert kein perfekt nivelliertes Fundament – der Monteur kann das Tor beim Einrichten präzise nachjustieren. Die Montagebohrungen in der Grundplatte ermöglichen eine sichere Verankerung im Untergrund mit handelsüblichen Schrauben.
