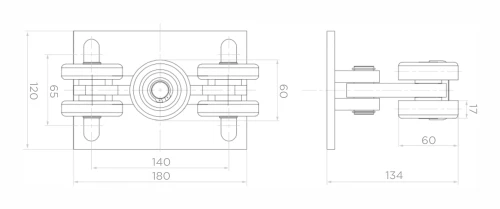

  • 000-318 (2)
PSG

Laufwagen 70 für Schiebetor – 5-rollig, Stahlrollen

Go to Product feedback

Schwenkbarer Laufwagen mit 5 Stahlrollen (4 vertikal + 1 horizontal) für freitragende Schiebetore. Kompatibel mit Schiene 70×70×4 mm, Tragkraft 650 kg, Ausführung verzinkt.

Go to full description
with VAT without VAT
Price € 31,27
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 70x70x4
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 650

Beschreibung

Laufwagen 70 für Schiebetor – 5 Stahlrollen, 650 kg

Laufwagen 70 mit 5 Stahlrollen für freitragendes Schiebetor
Laufwagen 70 mit 5 Stahlrollen für freitragendes Schiebetor

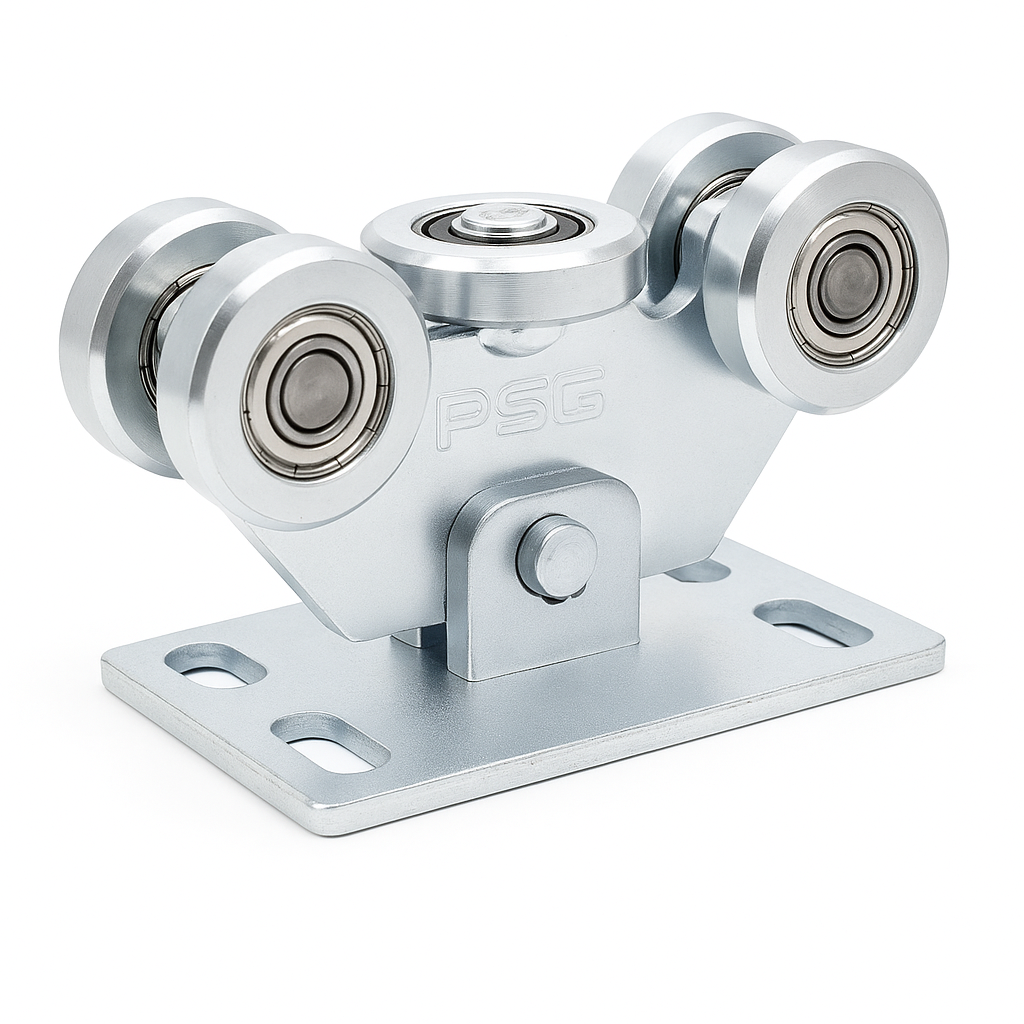

Der Laufwagen 70 ist ein robustes, 5-rolliges Laufelement für freitragende Schiebetore. Die Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden – sorgt dafür, dass er sich automatisch an das Schienenprofil anpasst und so einen gleichmäßigen und leisen Lauf auch bei hohen Belastungen gewährleistet.

Der Laufwagen ist mit 4 vertikalen und 1 horizontalen Rolle ausgestattet, alle aus Stahl gefertigt. Die Lager sorgen für minimalen Rollwiderstand und eine lange Betriebslebensdauer. Die gesamte Konstruktion ist verzinkt, was eine hohe Korrosionsbeständigkeit gewährleistet und einen problemlosen Einsatz im Außenbereich bei wechselnden Witterungsbedingungen ermöglicht.

Das Produkt ist kompatibel mit einer Führungsschiene der Abmessung 70×70×4 mm und trägt eine maximale Last von 650 kg, was es sowohl für Tore mit Standardgewicht als auch für schwerere Industriekonstruktionen geeignet macht.

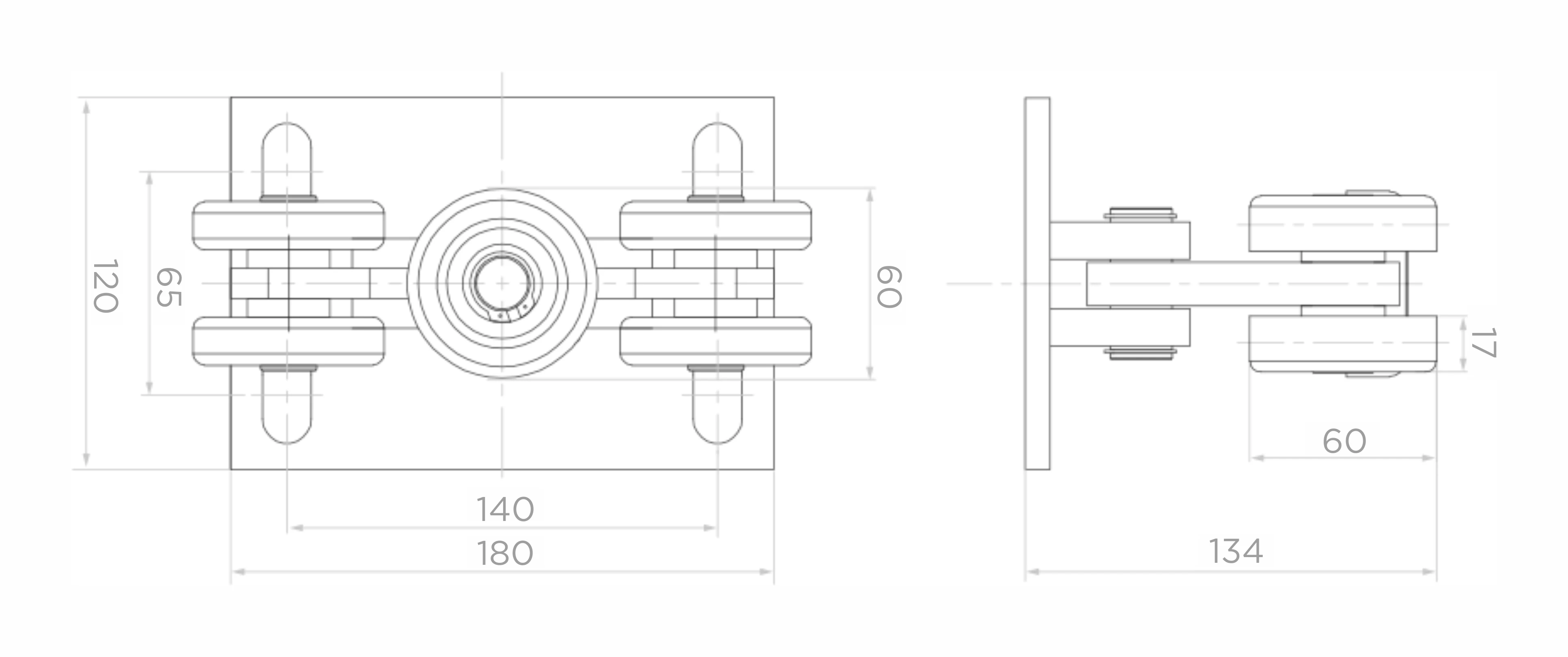

Technische Zeichnung des Laufwagens 70 mit Außenmaßen
Technische Zeichnung des Laufwagens 70 mit Außenmaßen

Abmessungen und technische Parameter

  • Anzahl der Rollen: 5 (4 vertikal + 1 horizontal)
  • Rollenmaterial: Stahl
  • Oberflächenbehandlung: Verzinkung
  • Maximale Traglast: 650 kg
  • Kompatible Schiene: 70×70×4 mm
  • Abmessungen der Grundplatte: 180 × 120 mm
  • Rollenabstand (Breite): 140 mm
  • Abstand der Rollenachse von der Mitte: 65 mm
  • Höhe der Rollenachse von der Grundplatte: 60 mm
  • Gesamttiefe (H): 134 mm
  • Stärke der Grundplatte: 17 mm
  • Breite der Pendelhalterung: 60 mm
  • Konstruktion: pendelnd (Zapfen zur Grundplattenverbindung)
  • Gewicht: 5,68 kg
  • EAN: 5901289674492

Die Grundplatte verfügt über Langloch-Montagebohrungen, die eine Positionsregulierung des Laufwagens während der Installation ermöglichen. Dadurch kann der Installationsbetrieb die Laufwagen präzise relativ zur Schiene und zum Torflügel ausrichten, was einen optimalen Betrieb des gesamten Schiebesystems gewährleistet.
