PSG

Laufwagen 70 für Schiebetor 5-rollig Stahlrollen

Go to Product feedback

Laufwagen mit 5 Stahlrollen für selbsttragende Schiebetore auf Schiene 70×70×4 mm, Tragkraft 450 kg, Pendelaufhängung, Schraubenregulierung, Ausführung verzinkt.

Go to full description
with VAT without VAT
Price € 30,21
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 70x70x4
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 450

Beschreibung

Laufwagen 5-rollig für Schiebtore – Schiene 70x70 mm, 450 kg

5-rolliger Laufwagen für freitragende Schiebtore ist ein robustes Fahrelement für professionelle Torsysteme. Die schwenkbare Konstruktion mit 5 Stahlrollen (darunter eine Horizontalrolle) sorgt für eine gleichmäßige und leise Torlaufbewegung. Die Verbindung mit dem Sockel über einen Zapfen ermöglicht die automatische Anpassung des Laufwagens an die Führungsschiene. Diese Lösung verkürzt die Montagezeit und eliminiert die Notwendigkeit einer präzisen Nivellierung – ideal für Installationsteams, die mehrere Projekte gleichzeitig realisieren.

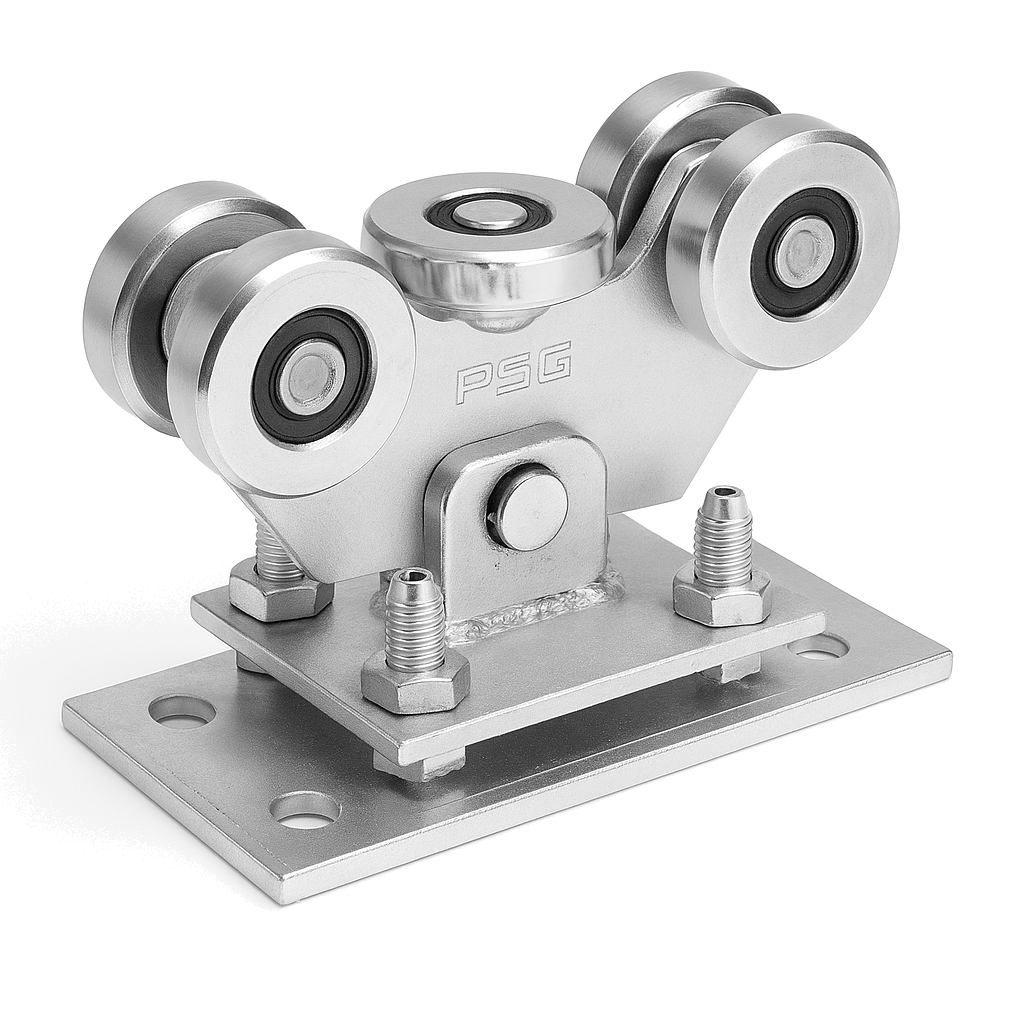

5-rolliger Laufwagen für Schiebtore – Produktansicht
5-rolliger Laufwagen für Schiebtore – Produktansicht

Konstruktion und Funktionsweise

Der Laufwagen ist mit 5 metallischen Rollen ausgestattet, die auf Lagern sitzen und eine gleichmäßige Lastverteilung auf der Führungsschiene gewährleisten. Die Horizontalrolle stabilisiert die seitlichen Bewegungen des Tores und eliminiert Schlagen und Vibrationen während des Verschiebens. Der Schwenkmechanismus (Zapfen, der den Laufwagen mit dem Montagesockel verbindet) ermöglicht den automatischen Ausgleich geringer Schienenabweichungen, was die Montage auf unebenem Untergrund erheblich erleichtert.

Die Höhenregulierung erfolgt über Befestigungsschrauben im Sockel, was eine präzise Einstellung der Torhöhe nach der Montage des Laufwagens ermöglicht. Die gesamte Oberfläche des Elements ist verzinkt, was vor Korrosion schützt und einen langlebigen Einsatz unter Außenbedingungen gewährleistet.

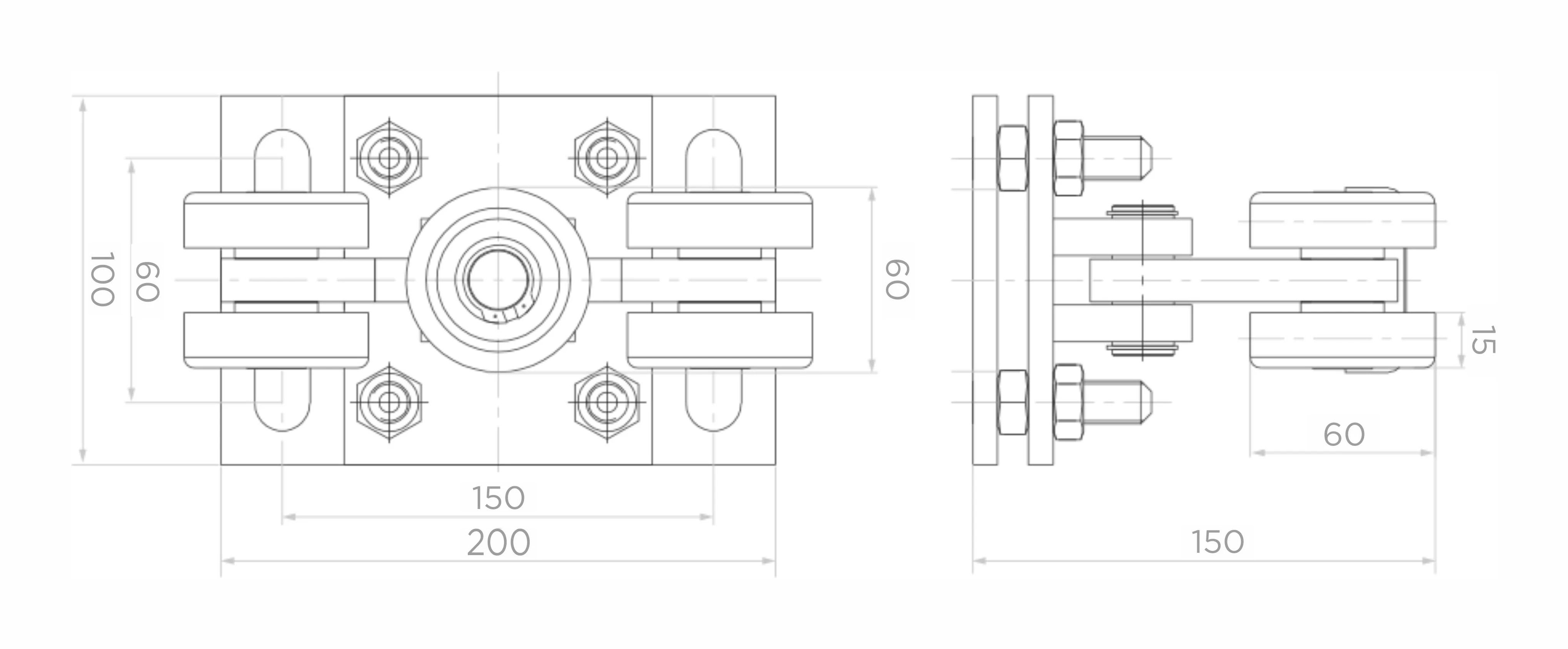

5-rolliger Laufwagen – technische Zeichnung mit Maßen
5-rolliger Laufwagen – technische Zeichnung mit Maßen

Technische Parameter

  • Anzahl der Rollen: 5 (darunter 1 Horizontalrolle)
  • Rollenmaterial: Stahl
  • Maximale Tragfähigkeit: 450 kg
  • Kompatible Schiene: 70×70×4 mm
  • Laufwagenhöhe (H): 150 mm
  • Abmessungen des Montagesockels: 200×100 mm
  • Lochabstand der Montagebohrungen: 150 mm
  • Laufwagenbreite: 150 mm
  • Rollentiefe: 60 mm
  • Oberflächenbehandlung: Verzinkung
  • Mechanismus: schwenkbar (Zapfen)
  • Höhenregulierung: Schraubenverstellung
  • Gewicht: 4,965 kg
  • Volumen: 5243,44 cm³
  • EAN: 5901289674645

Anwendung

Der Laufwagen ist für freitragende Schiebtore konzipiert, die auf einer Schiene 70×70×4 mm geführt werden. Die Tragfähigkeit von 450 kg ermöglicht den Einsatz bei schweren Toren – sowohl im Wohnungsbau als auch in Industrie-, Lager- und Logistikbereichen. Für ein vollständiges Fahrsystem sind zwei Laufwagen erforderlich, die in einem geeigneten Abstand auf den Torpfeilerfundamenten montiert werden.
