PSG

Laufwagen 89x100 mm für Schiene 6V.089 Schiebetor 8 Rollen aus Stahl

Go to Product feedback

Schwenkbarer Laufwagen mit 8 Stahlrollen für Schiene 6V.089, mit mehrschichtiger Plattenkonstruktion im Zentrum. Grundplatte 150×300 mm, Befestigung 4×M16, Gewicht 11,3 kg, Höhe 169 mm.

Go to full description
with VAT without VAT
Price € 66,23
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 100x89x5
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 8
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 150

Beschreibung

Laufwagen 8-rollig pendelnd für Schiebetor – Stahlrollen

Pendelnder 8-Rollen-Laufwagen ist ein robustes Führungselement für schienengeführte Schiebetore, kompatibel mit der Schiene 6V.089. Die mehrlagige Zentralkonstruktion sorgt für erhöhte Tragfähigkeit und Arbeitsstabilität, während die Stahlrollen einen jahrelangen reibungslosen Lauf des Torflügels gewährleisten.

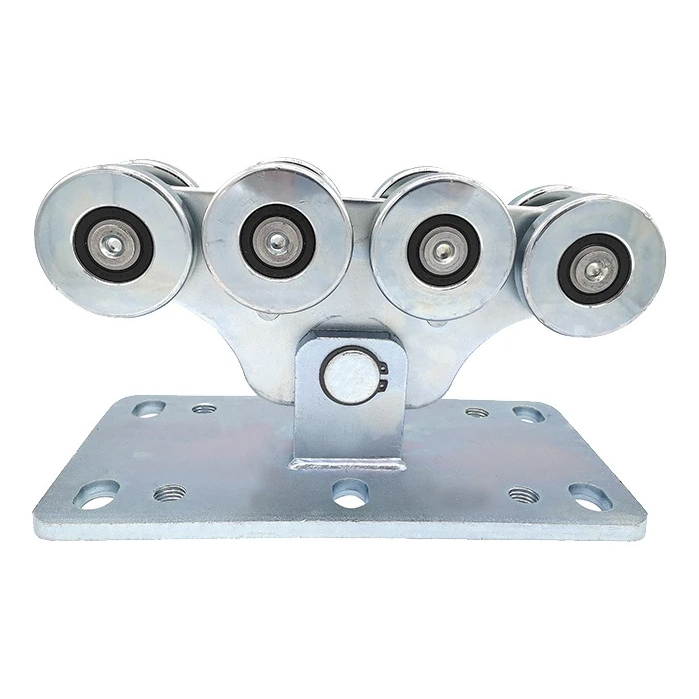

Pendelnder 8-Rollen-Laufwagen – Vorderansicht
Pendelnder 8-Rollen-Laufwagen – Vorderansicht

Wichtigste Produktmerkmale

  • Typ: pendelnder Laufwagen
  • Anzahl der Rollen: 8
  • Rollenmaterial: Stahl
  • Kompatibilität: Schiene 6V.089
  • Konstruktion: mehrlagig (erhöhte Tragfähigkeit)
  • Montageplatte mit Bohrungen: 4× M16
  • Gewicht: 11,3 kg
  • Höhe (H): 169 mm

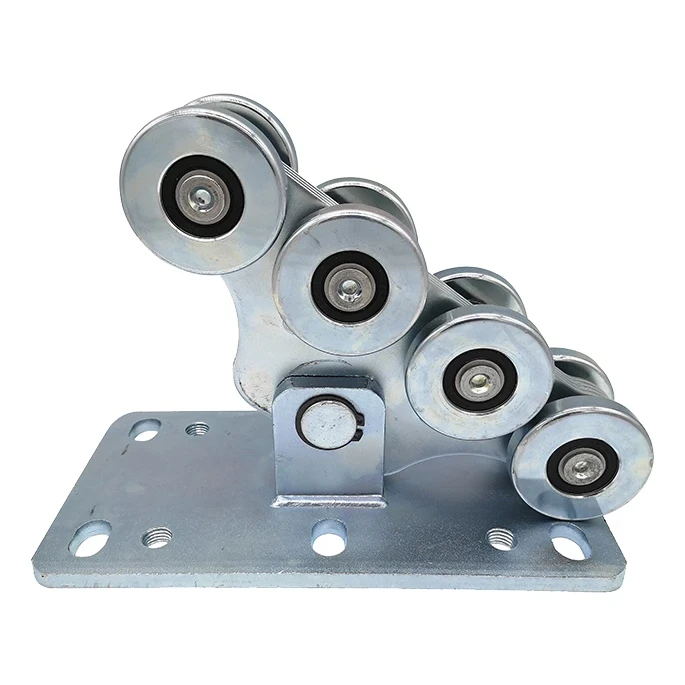

8-Rollen-Laufwagen – perspektivische Ansicht
8-Rollen-Laufwagen – perspektivische Ansicht

Langlebigkeit und Zuverlässigkeit für viele Jahre

Der Laufwagen zeichnet sich durch hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und dynamische Belastungen aus. Das mehrlagige Zentralelement reduziert Verformungen unter hohem Druck, was eine stabile Führung auch schwerer Torflügel gewährleistet. Die auf Lagern montierten Stahlrollen sorgen für leisen und gleichmäßigen Lauf, minimieren den Rollwiderstand und reduzieren den Wartungsaufwand. Die Pendelkonstruktion kompensiert eventuelle Achsabweichungen der Schiene und schützt die Rollen vor ungleichmäßigem Verschleiß.

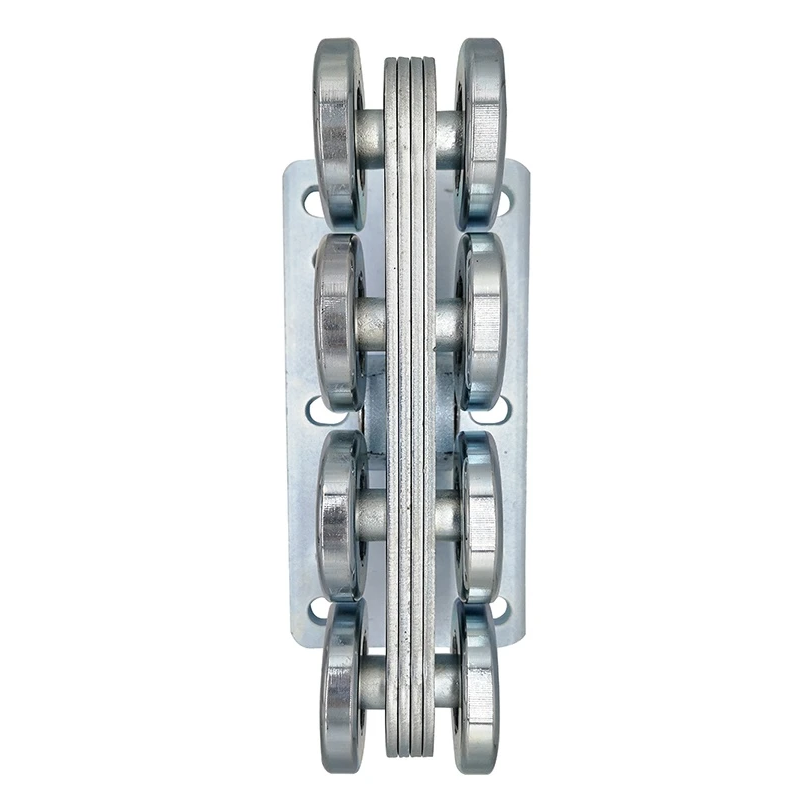

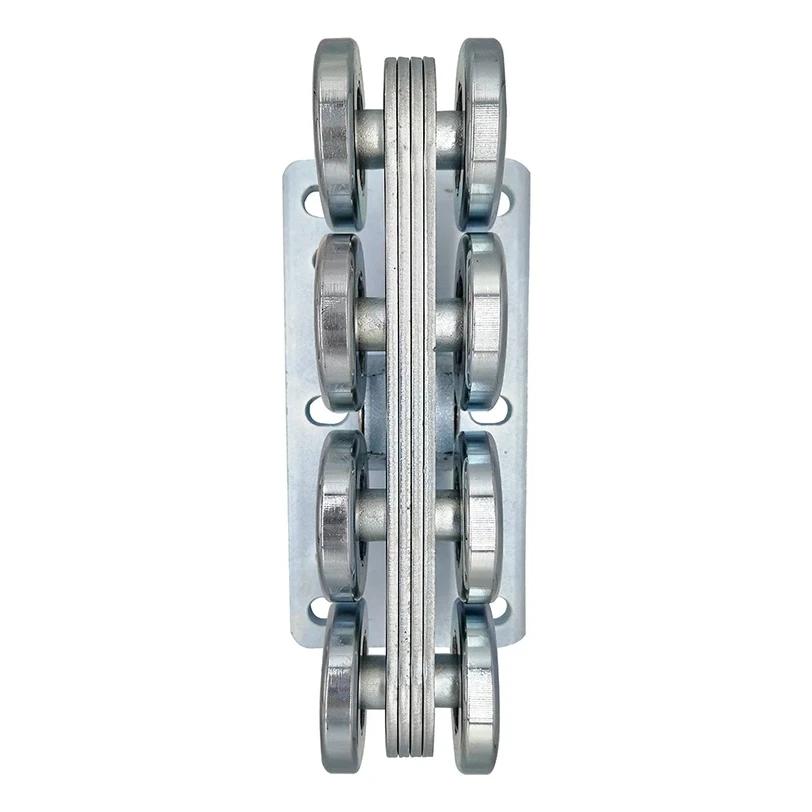

Laufwagen – Draufsicht auf die Rollenanordnung
Laufwagen – Draufsicht auf die Rollenanordnung

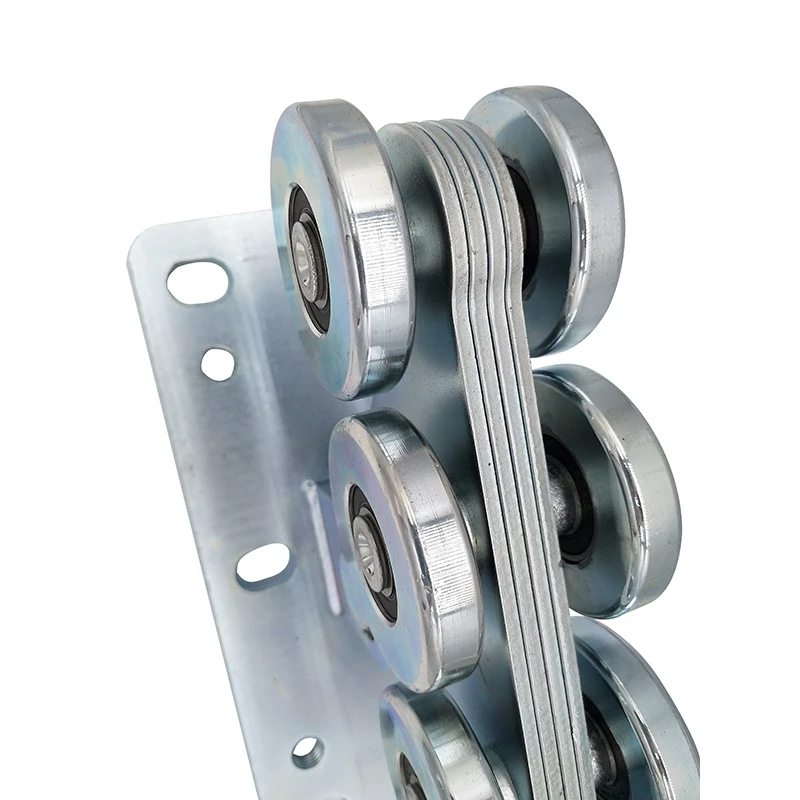

Laufwagen – Detailansicht der mehrlagigen Konstruktion und Stahlrollen
Laufwagen – Detailansicht der mehrlagigen Konstruktion und Stahlrollen

Abmessungen

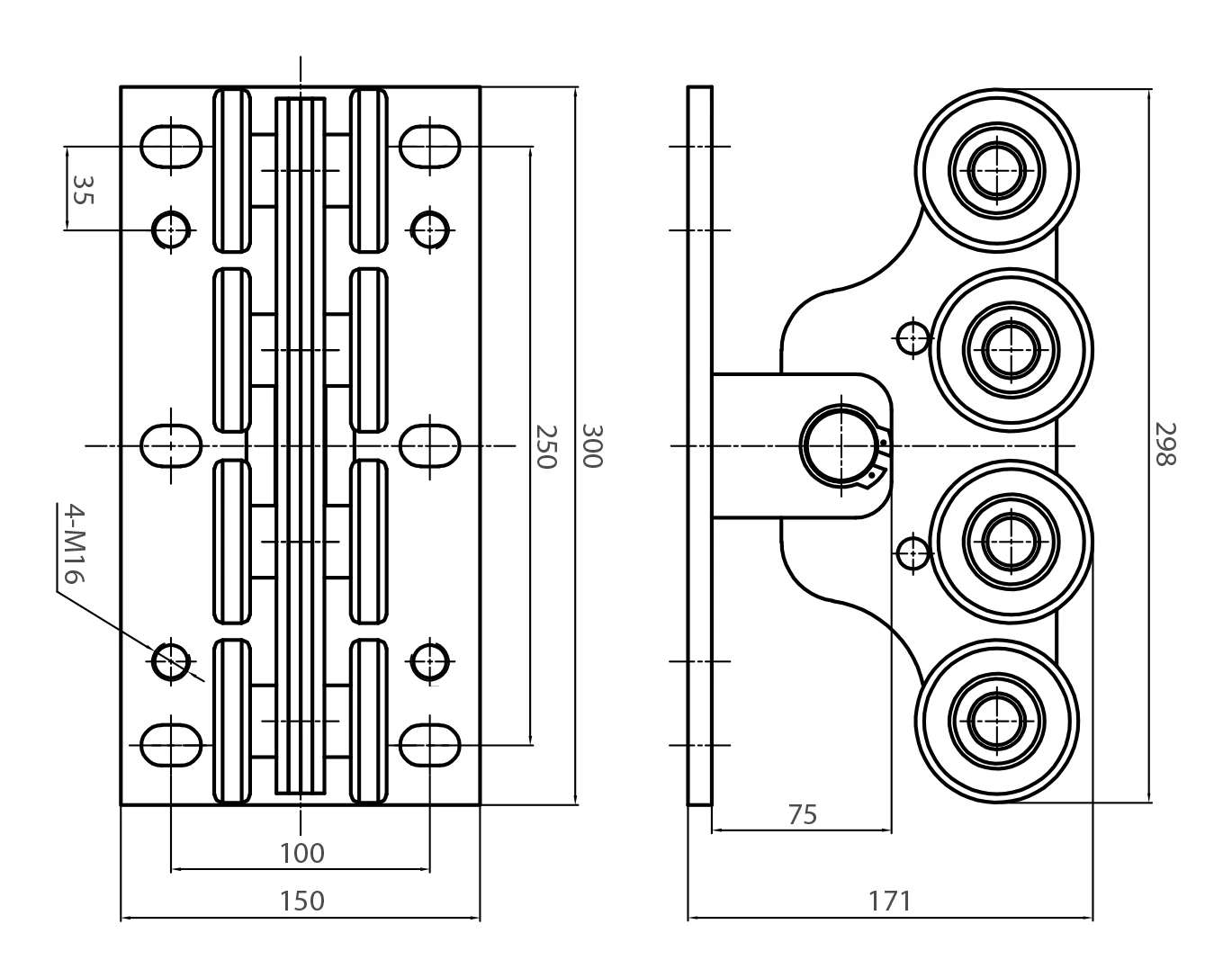

Technische Zeichnung des Laufwagens – Abmessungen und Lochabstand der Montagebohrungen
Technische Zeichnung des Laufwagens – Abmessungen und Lochabstand der Montagebohrungen

Die technische Zeichnung zeigt die wichtigsten Maße des Laufwagens, die eine präzise Montageplanung im Torgehäuse ermöglichen:

  • Abmessungen der Grundplatte: 150 × 300 mm
  • Lochabstand der Montagebohrungen: 100 × 250 mm
  • Montagebohrungen: 4× M16
  • Randabstand der Bohrungen: 35 mm
  • Gesamtbreite mit Rollen: 171 mm
  • Gesamthöhe (Seitenansicht): 298 mm
  • Achsversatz der Rollen von der Grundplattenkante: 75 mm

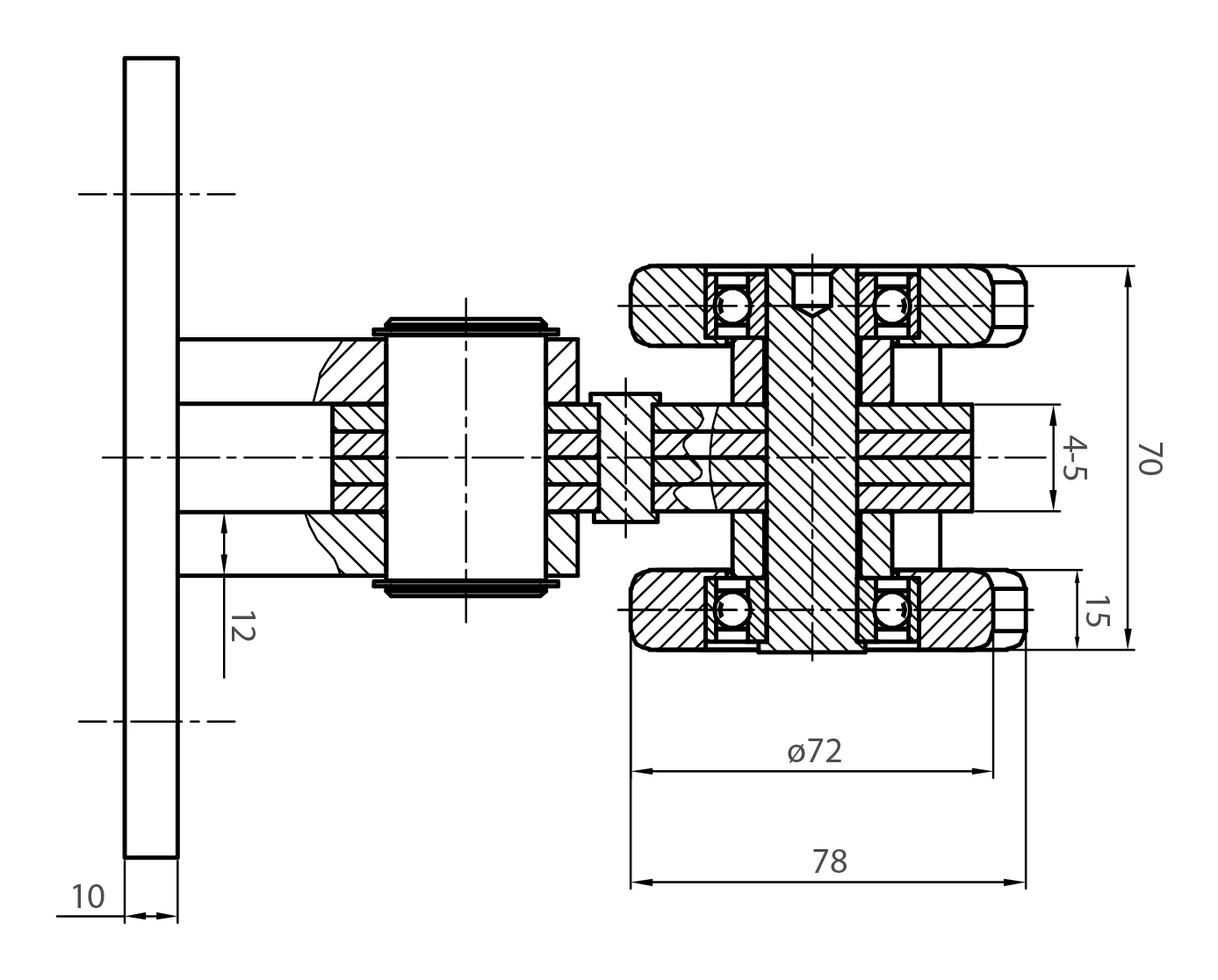

Technischer Querschnitt des Laufwagens – Rollenmaße und Konstruktionsdetails
Technischer Querschnitt des Laufwagens – Rollenmaße und Konstruktionsdetails

Rollen- und Querschnittsparameter

  • Rollendurchmesser: ø72 mm
  • Rollenbreite: 78 mm
  • Höhe der Rolleneinheit: 70 mm
  • Schienenführungsspalt: 4–5 mm
  • Grundplattendicke: 10 mm
  • Lagerdurchmesser: 12 mm
  • Unteres Spiel: 15 mm
  • Volumen: 5243,44 cm³
  • EAN: 5903313200240

Der Laufwagen ist ein montagefertiges Bauteil, das nach der Befestigung am Torrahmen mit vier M16-Schrauben sofort einsatzbereit ist. Dank der soliden Stahlkonstruktion und präzise gefertigten Lagerungen bietet das Produkt jahrelangen, störungsfreien Betrieb auch bei intensiv genutzten Industrietoren.
