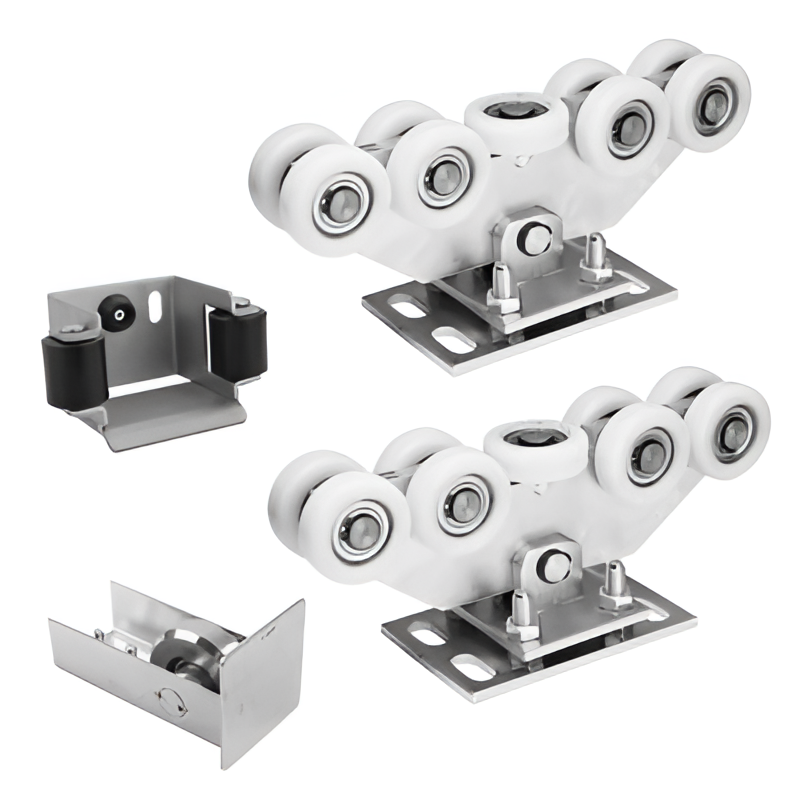

Laufwagen-Paket für Schiebetor: 2× Laufwagen (9-rollig, Kunststoff) + Zubehör

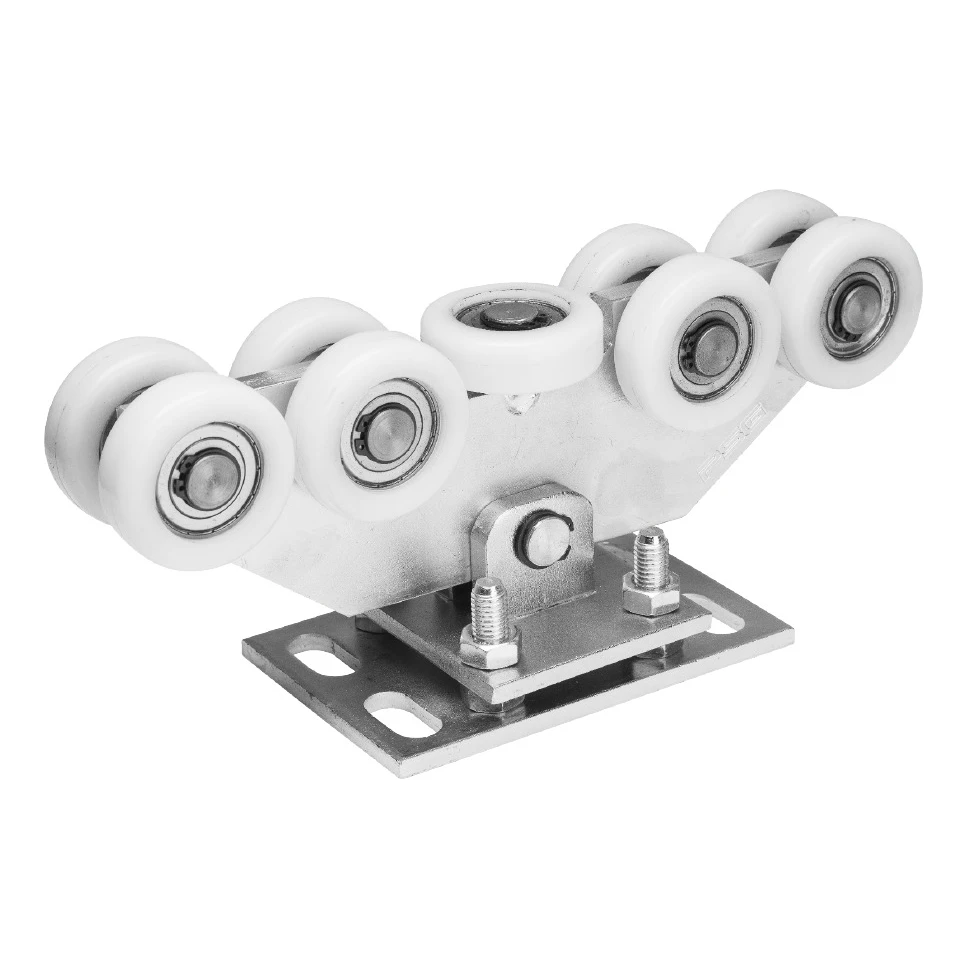

Laufwagen 80 – leiser und gleichmäßiger Torlauf

Die Laufwagen mit 9 Kunststoffrollen sorgen für einen besonders leisen und gleichmäßigen Lauf des Schiebetors. Durch die Kugellager in jeder Rolle ergibt sich ein minimaler Rollwiderstand, was den Verschleiß des Antriebs verringert und den Bedienkomfort erhöht. Jeder Laufwagen ist für ein Profil mit 80×80×5 mm ausgelegt und verfügt über eine stabile Montageplatte mit Bohrungen zum Anschrauben.

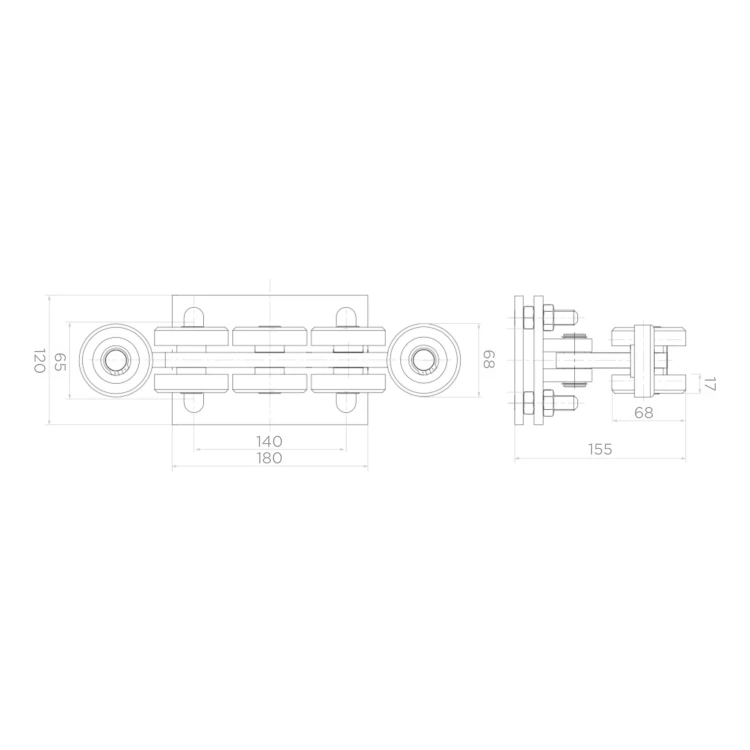

Die detaillierte technische Zeichnung des Laufwagens zeigt alle wesentlichen Montagemaße. Die Grundplatte mit den Abmessungen 180 × 68 mm und Stellschrauben ermöglicht die präzise Höhenjustierung des Tores nach der Montage. Die Gesamthöhe des Laufwagens beträgt 120 mm, die Tiefe 155 mm; dies ist bei der Planung des Fundaments zu berücksichtigen.

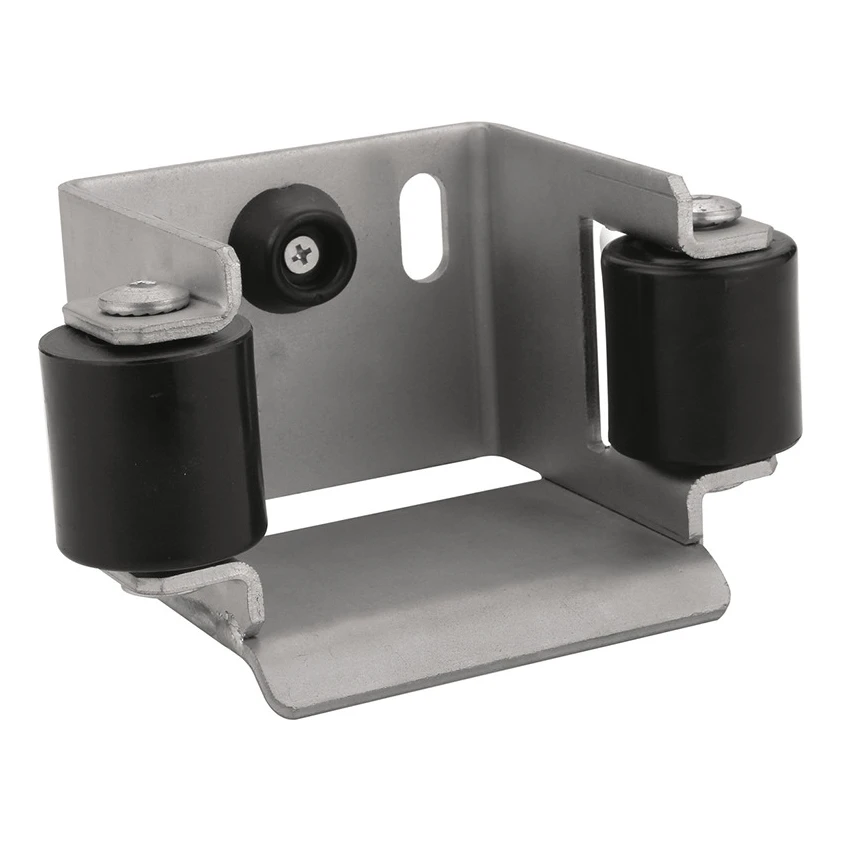

Auffanghalterung – Stabilisierung und Schutz

Die Auffanghalterung aus Stahl erfüllt eine doppelte Funktion – sie stabilisiert das Tor im geschlossenen Zustand und verteilt dessen Gewicht auf mehr tragende Elemente, was die Lebensdauer der Laufwagen deutlich verlängert. Ausgestattet mit zwei Führungsrollen aus Kunststoff im Abstand von 88 mm führt sie das Torprofil präzise. An der Rückwand befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der das Schließen dämpft. Das Produkt ist verzinkt und witterungsbeständig.

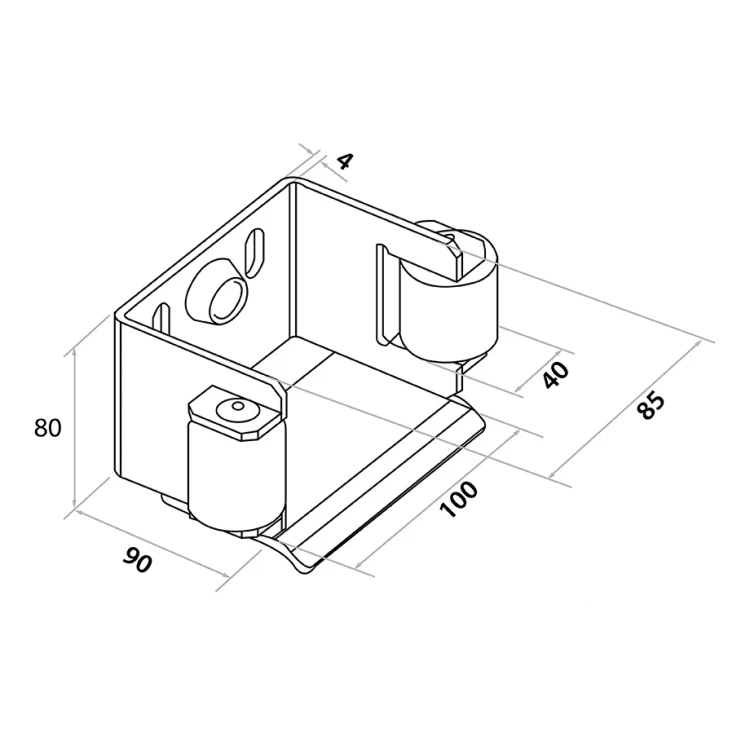

Die Maßzeichnung der Auffanghalterung zeigt die wichtigsten Montageparameter: Grundfläche 100 × 90 mm, Höhe 80 mm (mit Rollen 85 mm), Aufnahmebohrung für die Führungsrolle mit einem Durchmesser von 40 mm. Die Konstruktion aus Blech mit einer Stärke von 4 mm gewährleistet ausreichende Steifigkeit und Langlebigkeit.

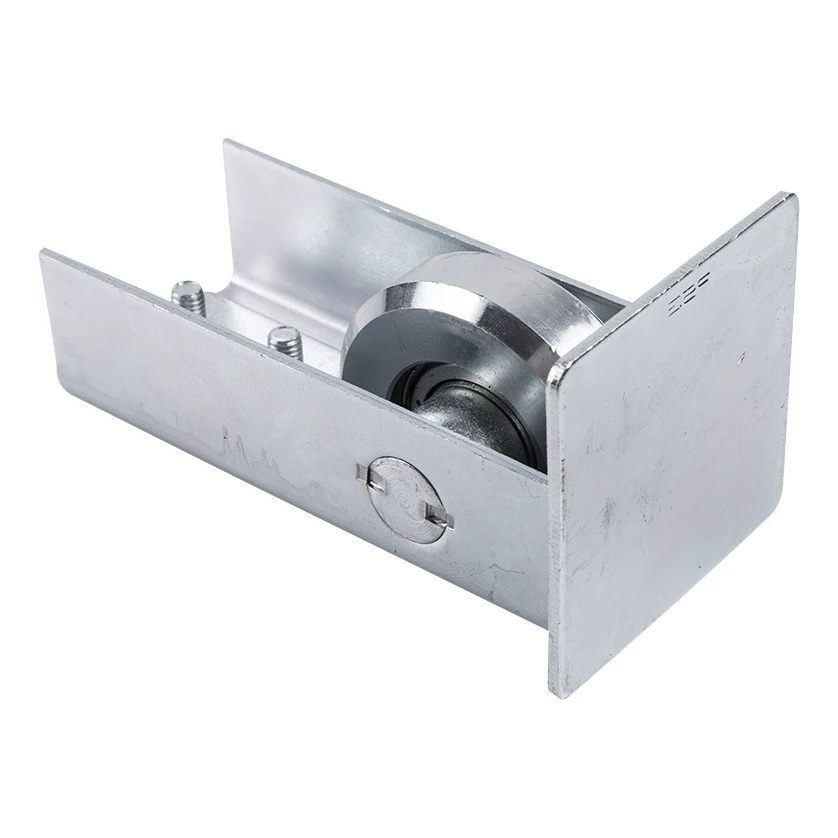

Einlaufrolle – verlängerte Lebensdauer des Systems

Die Einlaufrolle aus Stahl wird am Anfang des Profils eines freitragenden Schiebetors montiert. Ihre Aufgabe ist es, das Profil bei jedem Schließen des Tores sanft auf die Laufwagen zu führen, was Stöße deutlich reduziert und die Lebensdauer des gesamten Mechanismus verlängert. Zusätzlich bietet sie Schutz vor Schnee und Eis, die sich im Inneren des Profils ansammeln. Montageschrauben sind im Lieferumfang enthalten. Das Produkt ist verzinkt.

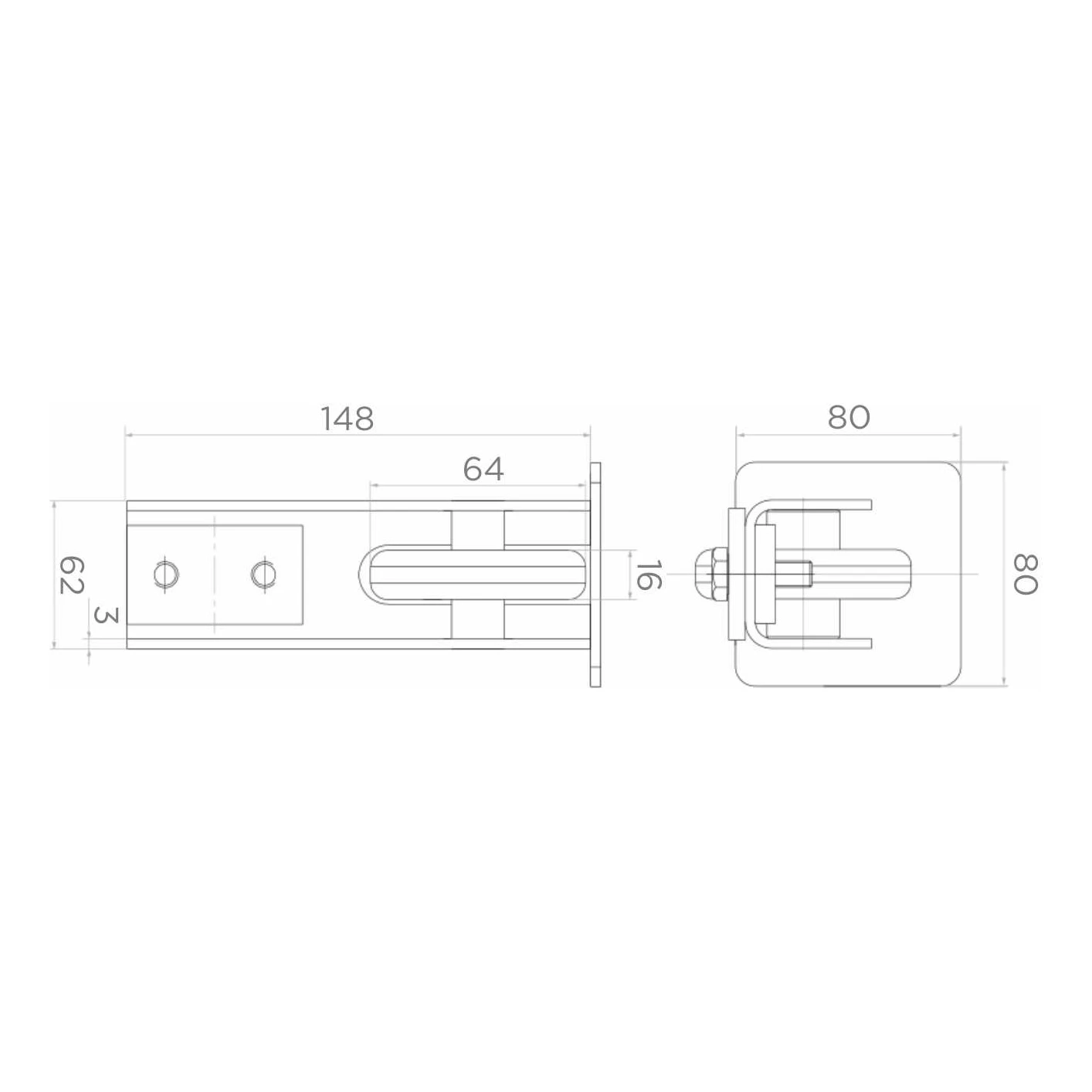

Die technische Zeichnung der Einlaufrolle zeigt die Abmessungen des Gehäuses: Länge 148 mm, Breite 80 mm, Höhe 62 mm (Blechstärke 3 mm). Die Breite der inneren Rolle beträgt 64 mm, die Höhe der Achse 16 mm ab der Gehäusebasis.

Lieferumfang

Das Set ist für die professionelle Montage freitragender Schiebetore mit Profilen von 80×80×5 mm vorgesehen. Alle Stahlelemente sind verzinkt, was Korrosionsbeständigkeit und eine langlebige Nutzung im Außenbereich gewährleistet. Das Gesamtgewicht des Sets beträgt 17,22 kg.

Technische Daten des Sets
