Bausatz für freitragendes Schiebetor 8-rollig + Zubehör KIT für Laufschiene 80

Das Set ist für Tore mit vollflächigem Torblatt vorgesehen, bei denen hohe Tragkraft und Langlebigkeit der Laufelemente entscheidend sind. Die verzinkte Ausführung aller Komponenten sorgt für Witterungsbeständigkeit und eine jahrelange, wartungsfreie Nutzung.

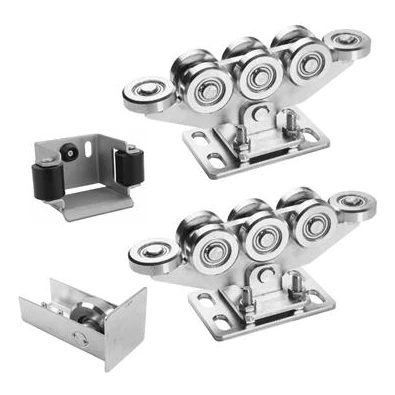

Lieferumfang

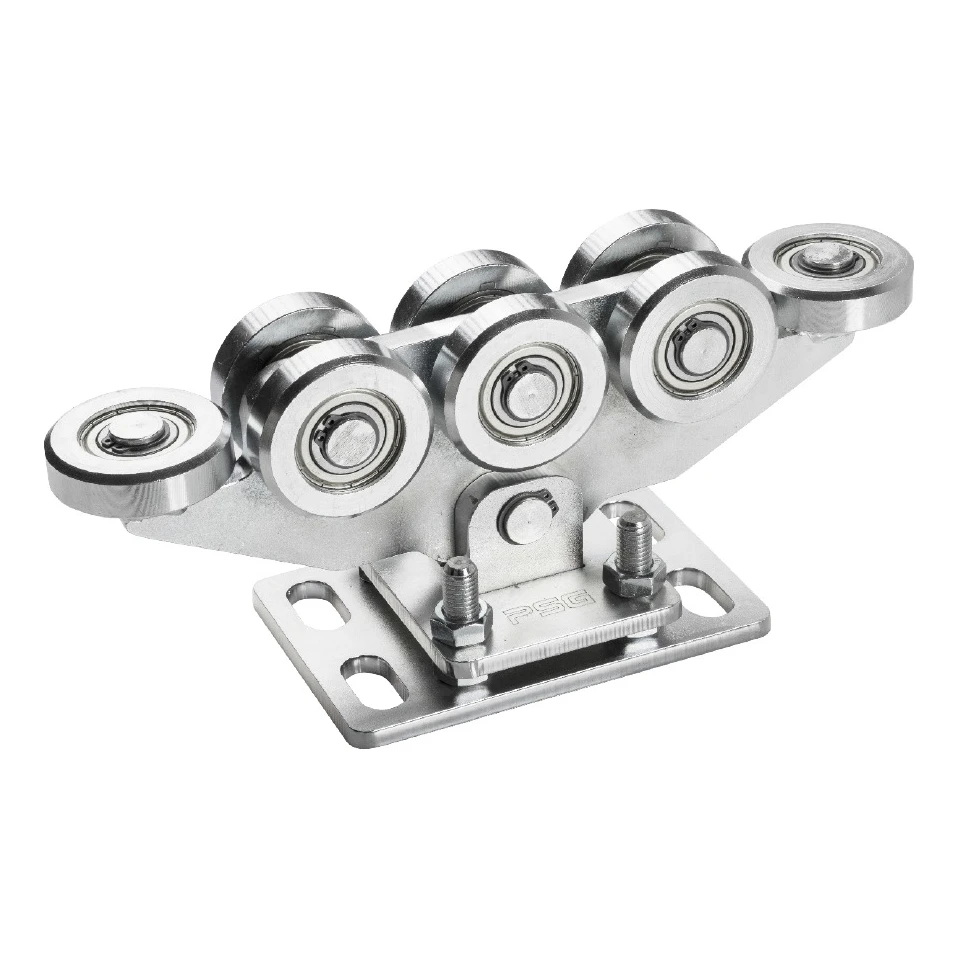

Laufwagen 80 – 8-rollig

Der Laufwagen ist mit 8 Stahlrollen ausgestattet, darunter zwei horizontale, und sorgt für eine gleichmäßige Lastverteilung und einen reibungslosen Lauf des Tores. Die Pendelkonstruktion – der Laufwagen ist über einen Bolzen mit der Grundplatte verbunden – ermöglicht die automatische Anpassung an die Torschiene. Die Höhenverstellung erfolgt über Schrauben, was die präzise Einstellung bei der Montage erleichtert. Die maximale Belastung eines Laufwagens beträgt 1000 kg.

Abmessungen des Laufwagens: Grundplatte 140×120 mm, Höhe 68 mm (+ 17 mm Bolzen), Tiefe 155 mm. Acht in zwei Reihen angeordnete Rollen sorgen selbst bei hoher Windlast und hohem Gewicht des Torblatts für Stabilität.

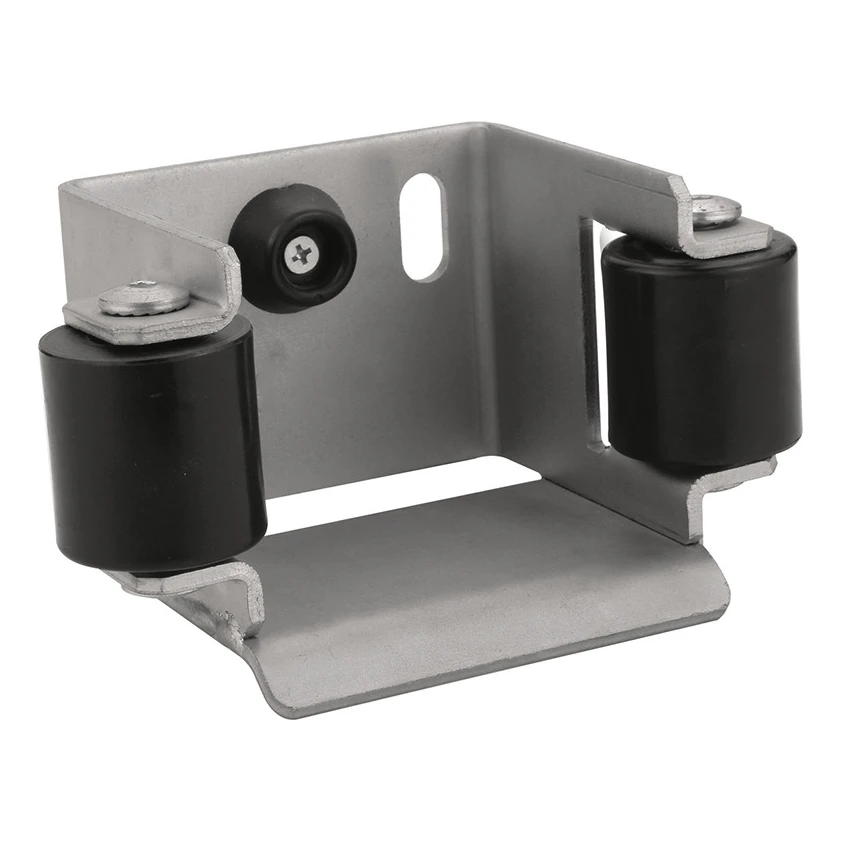

Auflaufbock

Der Auflaufbock aus Stahl erfüllt eine doppelte Funktion: Er stabilisiert das Tor im geschlossenen Zustand und verteilt sein Gewicht auf mehr Auflagepunkte, was die Lebensdauer der Laufwagen deutlich verlängert. Er ist mit zwei Führungsrollen aus Kunststoff (Achsabstand 88 mm) ausgestattet, die die Torschiene beim Schließen führen. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein schwingungsdämpfender Gummipuffer.

Abmessungen des Auflaufbocks: 100×90 mm, Höhe 85 mm (davon 80 mm Korpus + 4 mm obere Platte), Tiefe mit Rollen 40 mm.

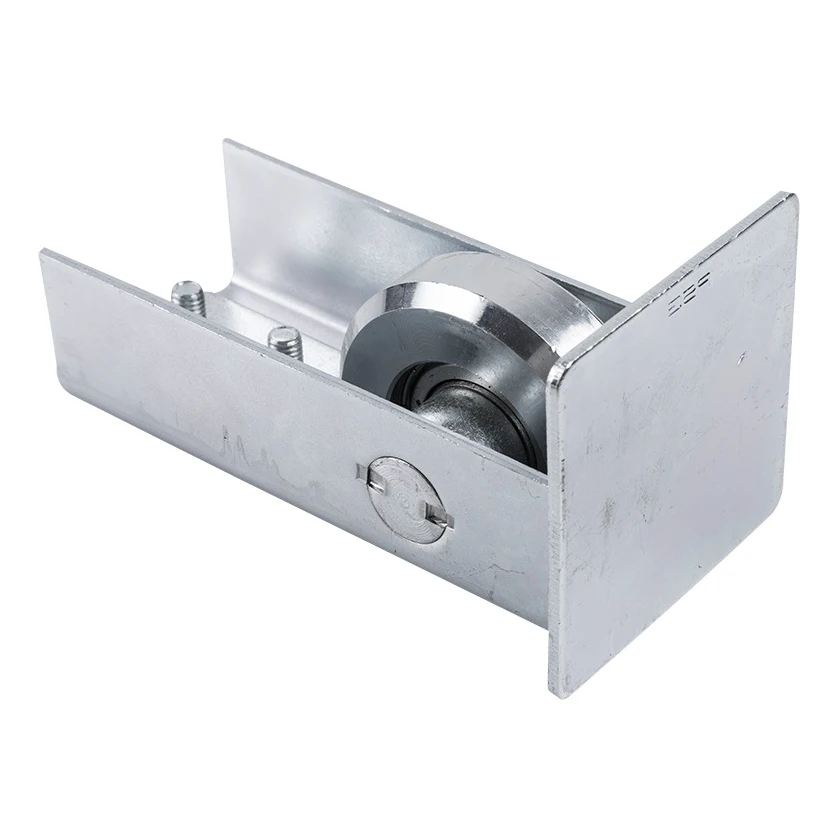

Auflaufrolle

Dieses Element wird am Anfang der Schiene des Schiebetors montiert. Die Auflaufrolle erleichtert das Auffahren der Schiene auf die Laufwagen, wodurch deren Verschleiß verringert und die Lebensdauer verlängert wird. Zudem schützt sie davor, dass Schnee und Eis in das Innere der Schiene gelangen. Montageschrauben sind im Lieferumfang enthalten. Passend für Schiene 80×80×5 mm.

Abmessungen der Auflaufrolle: Länge 148 mm, Breite 62 mm, Höhe mit Schiene 80 mm. Rollendurchmesser 64 mm.

Technische Daten des Sets

Warum sollten Sie sich für dieses Set entscheiden? Alle Laufelemente in einer Verpackung bedeuten weniger Bestellungen, eine schnellere Kommissionierung und die Sicherheit, dass alle Komponenten miteinander kompatibel sind. Die 8-Rollen-Laufwagen mit Höhenverstellung eignen sich für schwere Tore mit Vollfüllung, und Auflaufbock und Auflaufrolle schützen den Laufmechanismus – das bedeutet weniger Reklamationen und einen längeren störungsfreien Betrieb des Tores.
