U-Profil Schiene für freitragende Schiebetore 80x80x27,5x5 mm 6000 mm

Go to Product feedback

U-Profil Laufschiene 80×80 mm | Wandstärke 5 mm | Länge 6000 mm. Stahl-U-Profil als Laufschiene für freitragende Schiebetore, Querschnitt 80×80 mm, Wandstärke 5 mm, Länge 6000 mm, Nasen 27,5 mm, unverzinkter Stahl, Gewicht 60,132 kg.

Go to full description

€ 103,37

Shipping costs are not included in the price.

Quantity

stk.

Availability:

Auf Lager (große Menge)

Shipping time: 5 Arbeitstag

[PIM] szyny-jezdne #115

Laufsystemtyp Laufsystem
Material Stahl
Laufschienengröße 80x80x5

Beschreibung

Stahl-U-Profil 80×80 mm für freitragende Schiebetore – 6000 mm

Stahl-U-Profil 80×80 mm ist ein robustes Konstruktionselement für den Bau freitragender Schiebetore. Die Schiene dient als Führungsschiene, die den Torflügel trägt und mit den Rollen der Laufwagen zusammenarbeitet. Die Länge von 6000 mm ermöglicht die Umsetzung standardmäßiger Einfahrtstor-Projekte ohne das Verbinden einzelner Abschnitte.

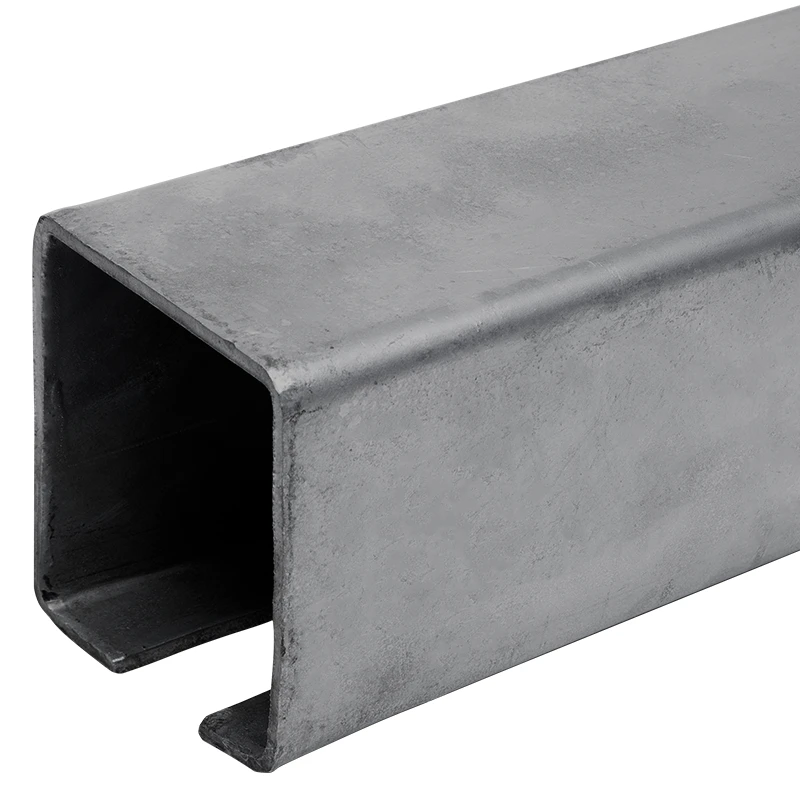

Stahl-U-Profil 80x80 mm für Schiebetore – perspektivische Ansicht

Das U-Profil zeichnet sich durch eine solide Konstruktion mit einer Wandstärke von 5 mm aus, was eine hohe Tragfähigkeit und Widerstandsfähigkeit gegen mechanische Verformungen unter Torbelastung gewährleistet. Die unteren Kanten mit Nasen von 27,5 mm Breite sorgen für eine stabile Führung auf den Rollen der Laufwagen und minimieren Spiel und Vibrationen beim Verschieben des Torflügels.

Technische Parameter

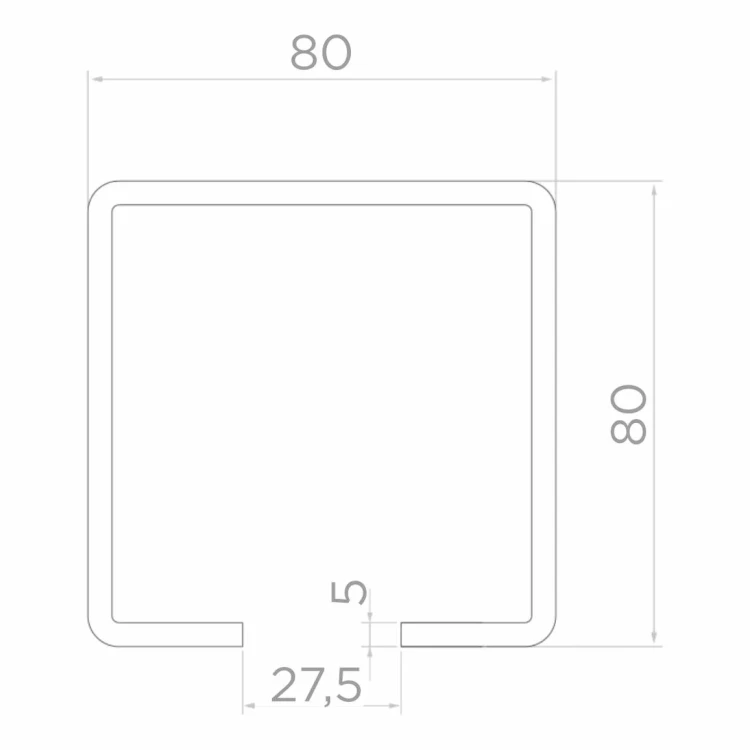

Technische Zeichnung des Querschnitts des U-Profils 80x80 mm mit Maßen

Außenquerschnitt: 80 × 80 mm
Wandstärke: 5 mm
Breite der unteren Nase: 27,5 mm
Länge: 6000 mm
Material: unverzinkter Stahl
Gewicht: 60,132 kg

Anwendung und Montage

Das U-Profil wird im unteren Bereich des freitragenden Schiebetor-Flügels montiert, wo es als Laufschiene in Verbindung mit den Laufwagen dient. Die Stahloberfläche ohne Schutzschicht ermöglicht eine weitere Bearbeitung – Pulverbeschichtung, Feuerverzinkung oder einen anderen Korrosionsschutz, der an die Bedingungen der jeweiligen Installation angepasst ist. Für Montagebetriebe bedeutet dies volle Flexibilität bei der Wahl des endgültigen Oberflächenschutzes, abgestimmt auf die Projektanforderungen und die Erwartungen des Endkunden.
