Laufwagen-Set für Schiebetor: 2× Laufwagen (5-rollig, Metall) + Zubehör
Leave feedback on the product
Set für freitragende Tore: 2 Laufwagen 60.008.80 mit 5 Metallrollen, Auflaufrolle 60.011.80 und Auflaufhalter 60.020. Schiene 80×80×5 mm, Tragkraft 300–400 kg, Ausführung verzinkt.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-249
Produkteigenschaften
[PIM] wozki #111
- Laufschienengröße 80x80x5
- Laufsystemtyp Laufsystem
- Produkttyp Paket / KIT mit Zubehör
- Rollenmaterial Stahl
- Anzahl Rollen [szt.] 5
- Laufwagenausführung Schwenkbar
- Max. Tragkraft [kg] 150
Beschreibung
Laufwagenpaket mit Zubehör für freitragende Schiebetore
Komplettes Laufwagenpaket mit Montagezubehör für freitragende Schiebetore. Das Set enthält alle wesentlichen Komponenten, die für die Inbetriebnahme des Tores erforderlich sind – von den Laufwagen über die Auflaufrolle bis hin zum Auflaufhalter. Damit deckt eine einzige Bestellung den gesamten Montagebedarf ab, was die Ausführungszeit verkürzt und die Logistik vereinfacht.

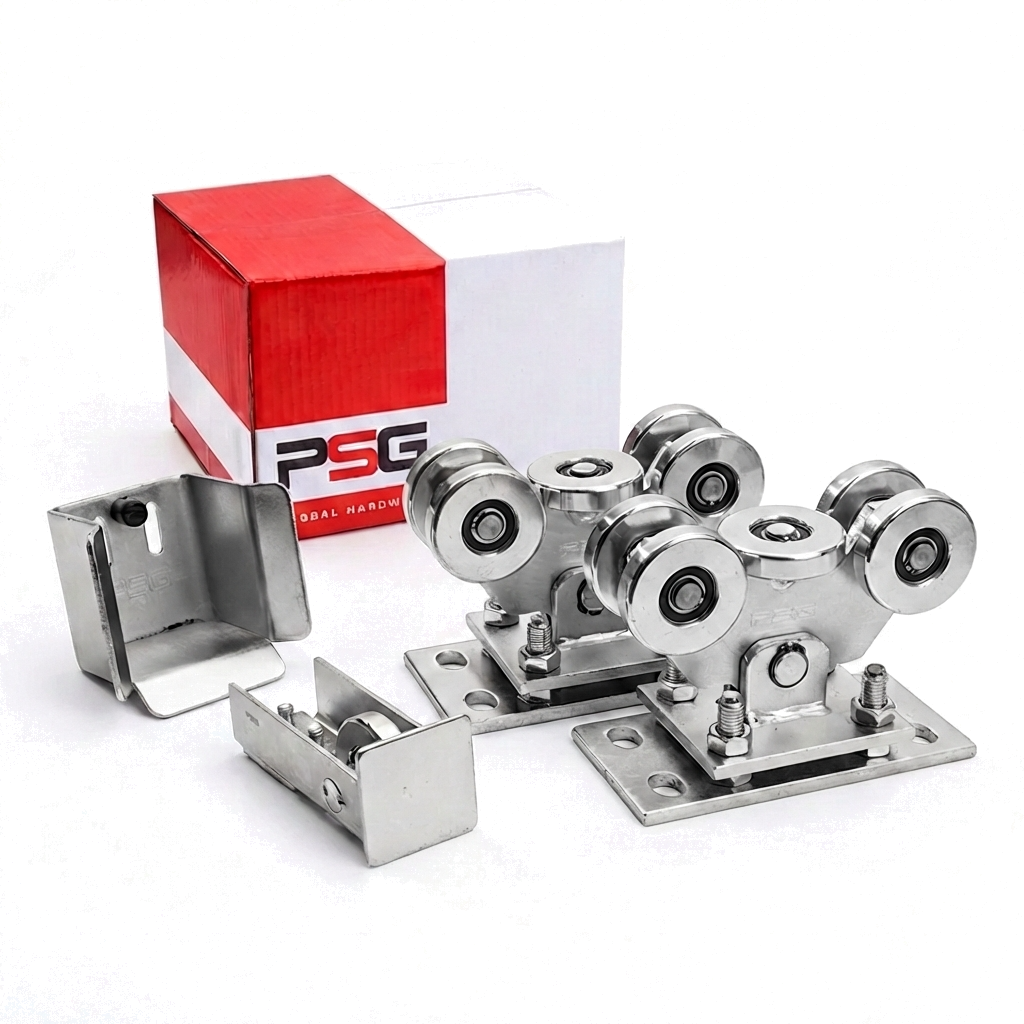

Lieferumfang:
- Laufwagen – 2 Stk.
- Auflaufrolle mit Abschluss – 1 Stk.
- Auflaufhalter – 1 Stk.
Alle Komponenten des Sets sind verzinkt, was eine hohe Korrosionsbeständigkeit und lange Lebensdauer im Außenbereich gewährleistet.

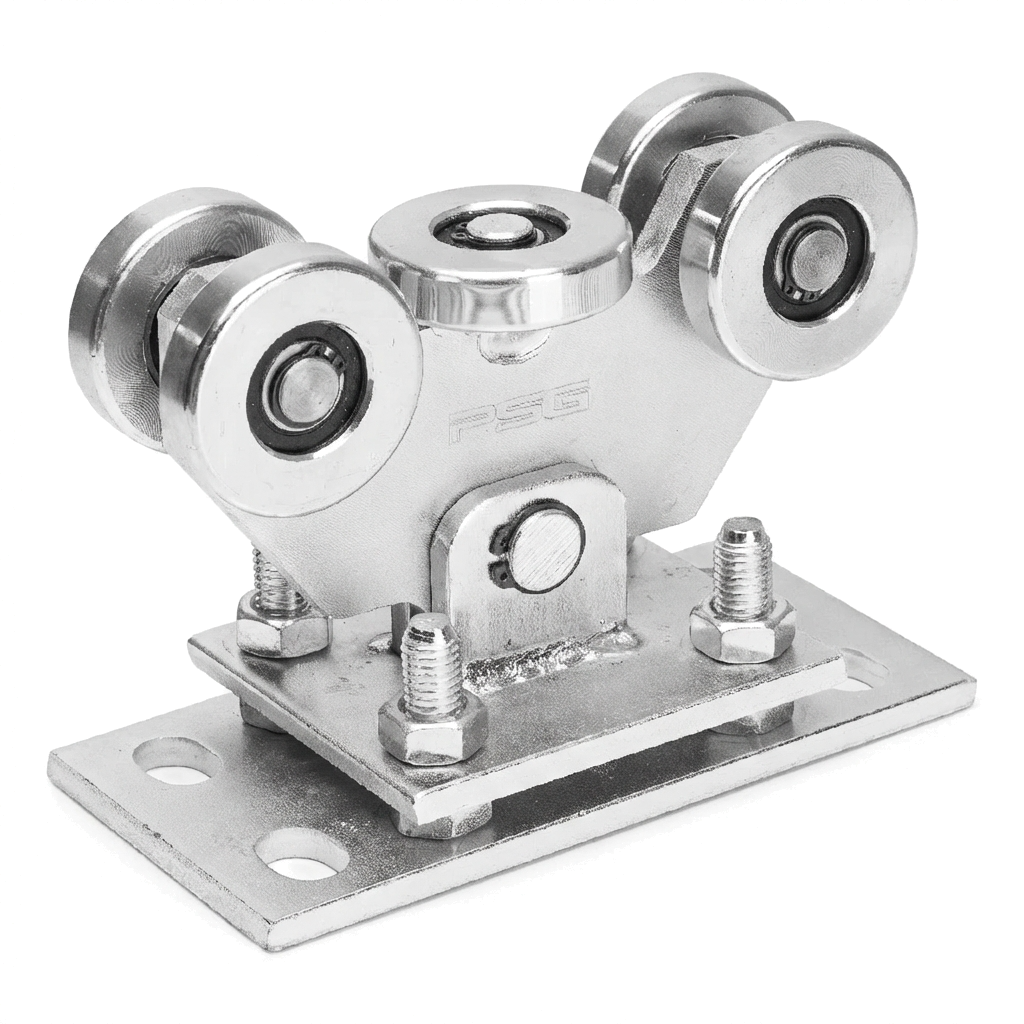

Der Laufwagen ist mit 5 Metallrollen ausgestattet, darunter eine horizontale Rolle zur Stabilisierung der Torführung. Pendelkonstruktion – der Laufwagen ist über einen Zapfen mit der Grundplatte verbunden, wodurch er sich automatisch an die Laufschiene des Schiebetors anpasst. Die Höheneinstellung erfolgt über Schrauben, was eine präzise Nivellierung des Tores während der Montage ermöglicht.
Technische Daten des Laufwagens:
- Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
- Rollenmaterial: Metall
- Kompatible Schiene: 80×80×5 mm
- Konstruktion: pendelnd (Drehzapfen)
- Höheneinstellung: Schraubenverstellung
- Abmessungen der Grundplatte: 200 × 100 mm
- Lochabstand (Montage): 155 × 65 mm
- Gesamthöhe: 150 mm
- Rollenbreite: 68 mm
- Oberfläche: Verzinkt

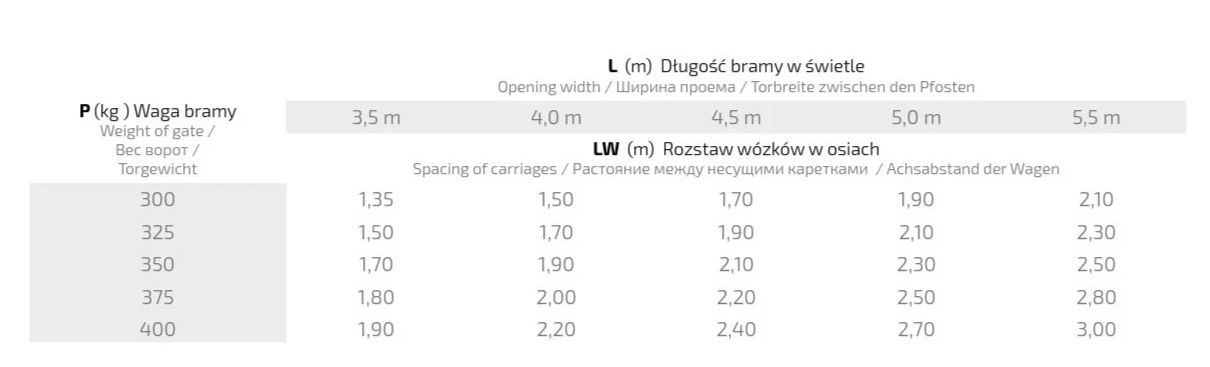

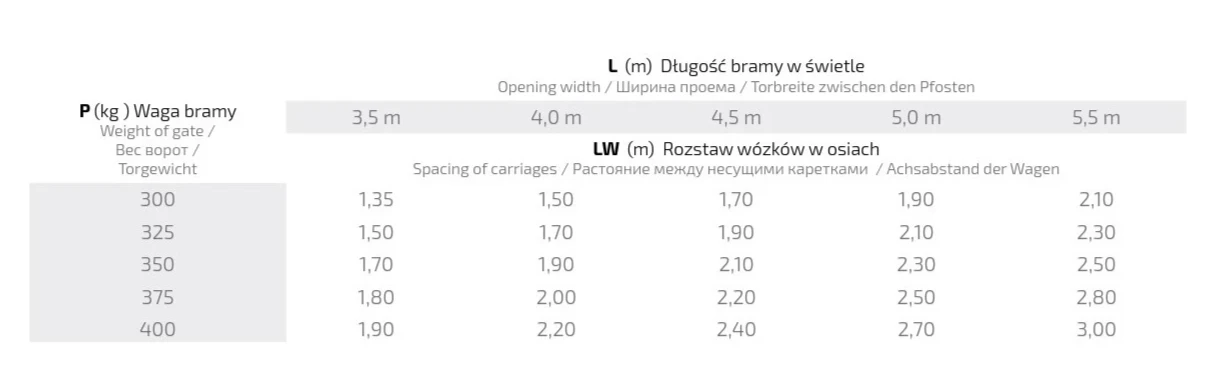

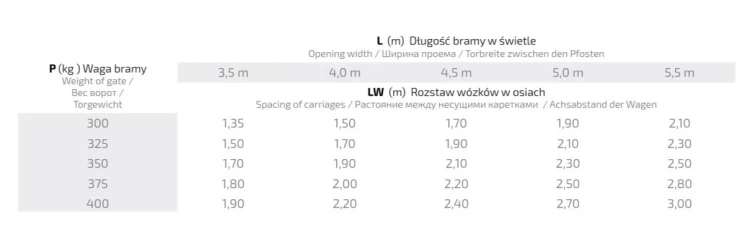

Der korrekte Achsabstand der Laufwagen hängt vom Torgewicht sowie von der lichten Torbreite ab. Die folgende Tabelle erleichtert die Auswahl:
Die Laufwagen sind für Tore mit einem Gewicht von 300 kg bis 400 kg bei einer lichten Weite von 3,5 m bis 5,5 m geeignet. Beispielsweise beträgt der empfohlene Achsabstand der Laufwagen für ein Tor mit einem Gewicht von 350 kg und einer lichten Breite von 4,5 m genau 2,10 m.
Die Auflaufrolle mit Abschluss wird am Anfang der Laufschiene des freitragenden Tores montiert. Der Abschluss erfüllt eine Schutzfunktion – er verhindert das Eindringen von Schnee und Eis in das Schieneninnere. Montageschrauben sind im Lieferumfang enthalten. Die Rolle ist für die Schiene 80×80×5 mm geeignet.
Der Auflaufhalter ist ein Stahlelement, das am Torpfosten befestigt wird und in das die Auflaufrolle beim Schließen des Tores einläuft. Auf der Rückseite befinden sich zwei Montagelöcher sowie ein Gummipuffer. Der Halter ist kompatibel mit den Schienen 80×80×5 mm und 70×70×4 mm.
Das Zusammenspiel von Auflaufrolle und Auflaufhalter verteilt das Torgewicht auf mehrere Elemente, stabilisiert das Tor im geschlossenen Zustand und verlängert die Lebensdauer der Laufwagen erheblich.
Außenmaße des Laufwagens:
- Länge der Grundplatte: 200 mm
- Breite der Grundplatte: 100 mm
- Lochabstand (Länge): 155 mm
- Lochabstand (Breite): 65 mm
- Gesamthöhe: 150 mm
- Rollenführungsbreite: 68 mm
- Plattendicke: 17 mm
Gesamtgewicht des Sets: 13,66 kg. Verpackungsvolumen: 10 710 cm³.
