Laufwagen 80/10 Stahlrollen

Go to Product feedback

Laufwagen mit 10 Rollen für freitragende Schiebetore, Tragfähigkeit 1200 kg. Stahlrollen mit Kugellagern, verzinkte Elemente. Pendelbolzen, Höhenverstellung per Schraube.

Go to full description
with VAT without VAT
Price € 66,01
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 80x80x5
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 10
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 1200

Beschreibung

Laufwagen 80/10 für freitragende Schiebetore – 10 Stahlrollen, 1200 kg

Laufwagen 80/10 ist ein robustes Tragelement mit 10 Rollen für schwere freitragende Schiebetore. Dank der Pendelkonstruktion passt sich der Laufwagen automatisch dem Schienenprofil an, was zu einem gleichmäßigen und leisen Lauf des Tores auch bei hoher Belastung führt – bis maximal 1200 kg.

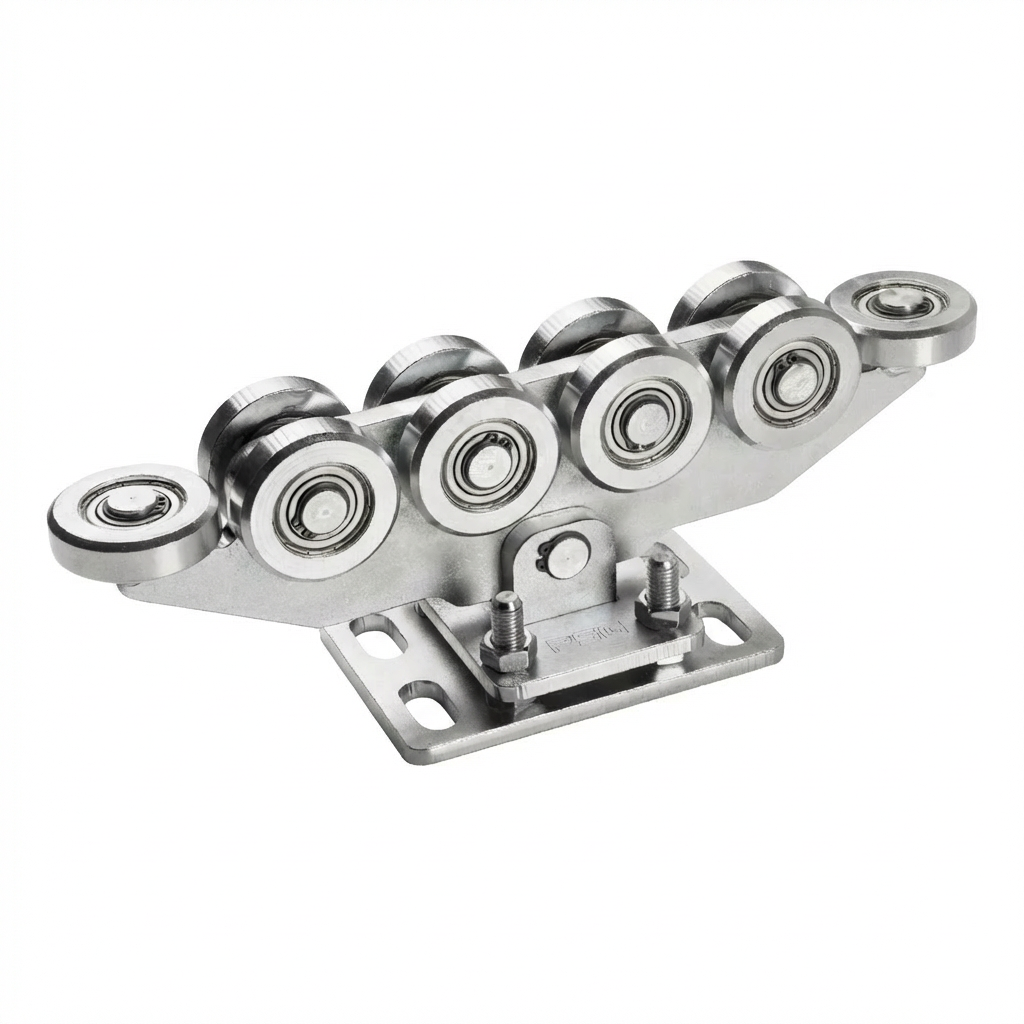

Laufwagen 80/10 mit 10 Stahlrollen – perspektivische Ansicht
Laufwagen 80/10 mit 10 Stahlrollen – perspektivische Ansicht

Die Konstruktion umfasst 8 vertikale Rollen und 2 horizontale Rollen, die das Tor in der Führungsachse stabilisieren und seitliches Spiel eliminieren. Der Laufwagen ist über einen Pendelbolzen mit der Montagegrundplatte verbunden, wodurch er sich frei an eventuelle Unebenheiten der Laufbahn anpassen kann. Die Höhenverstellung erfolgt mittels Schrauben – so lässt sich das Tor präzise zur Geländeebene ausrichten, ohne zusätzliche Unterlegscheiben zu benötigen.

Alle Rollen sind mit Kugellagern ausgestattet, die einen geringen Rollwiderstand und eine lange Lebensdauer gewährleisten. Die Stahlelemente sind verzinkt, was sie vor Korrosion schützt und den Einsatz im Außenbereich ermöglicht.

Technische Daten

  • Maximale Belastung: 1200 kg
  • Anzahl der Rollen: 10 (8 vertikale + 2 horizontale)
  • Rollenmaterial: Stahl
  • Kompatible Laufschiene: 80 × 80 × 5 mm
  • Korrosionsschutz: Verzinkung
  • Höhenverstellung: per Schraube
  • Verbindung mit der Grundplatte: Pendelbolzen
  • Gewicht: 9,96 kg

Abmessungen

Laufwagen 80/10 – technische Zeichnung mit Abmessungen
Laufwagen 80/10 – technische Zeichnung mit Abmessungen
  • Gesamtbreite (mit Rollen): 120 mm
  • Rollenabstand (Achse–Achse): 65 mm
  • Länge der Montagegrundplatte: 140 mm
  • Gesamtlänge des Laufwagens: 180 mm
  • Gesamthöhe: 155 mm
  • Tiefe (mit horizontalen Rollen): 68 mm
  • Höhe der Montagegrundplatte: 17 mm

Der Laufwagen 80/10 ist für professionelle Installationen schwerer freitragender Schiebetore vorgesehen. Er eignet sich sowohl für Industrieanlagen als auch für Privatgrundstücke, wo Zuverlässigkeit und Langlebigkeit des Laufmechanismus gefordert sind. Zwei Laufwagen bilden zusammen den kompletten Tragsatz für ein Tor.
