Laufwagen 80 Stahlrollen für freitragende Schiebetore

Go to Product feedback

Schwenkbares Laufwerk für selbsttragende Schiebetore mit 5 Stahlrollen, Tragfähigkeit 750 kg, Schiene 80×80×5 mm, Feuerverzinkung, Gewicht 6,2 kg.

Go to full description
with VAT without VAT
Price € 33,02
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (fast ausverkauft)
Shipping time: 24 Stunden

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 80x80x5
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 750

Beschreibung

Laufwagen 80 für Schiebetor – 5-rollig, pendelnd, Stahlrollen

Laufwagen 80 ist ein robuster, 5-rolliger Pendelwagen für freitragende Schiebetore. Dank der Pendelkonstruktion passt er sich optimal an die Laufschiene an und gewährleistet einen ruhigen und leisen Torlauf auch bei hohen Belastungen – bis zu 750 kg.

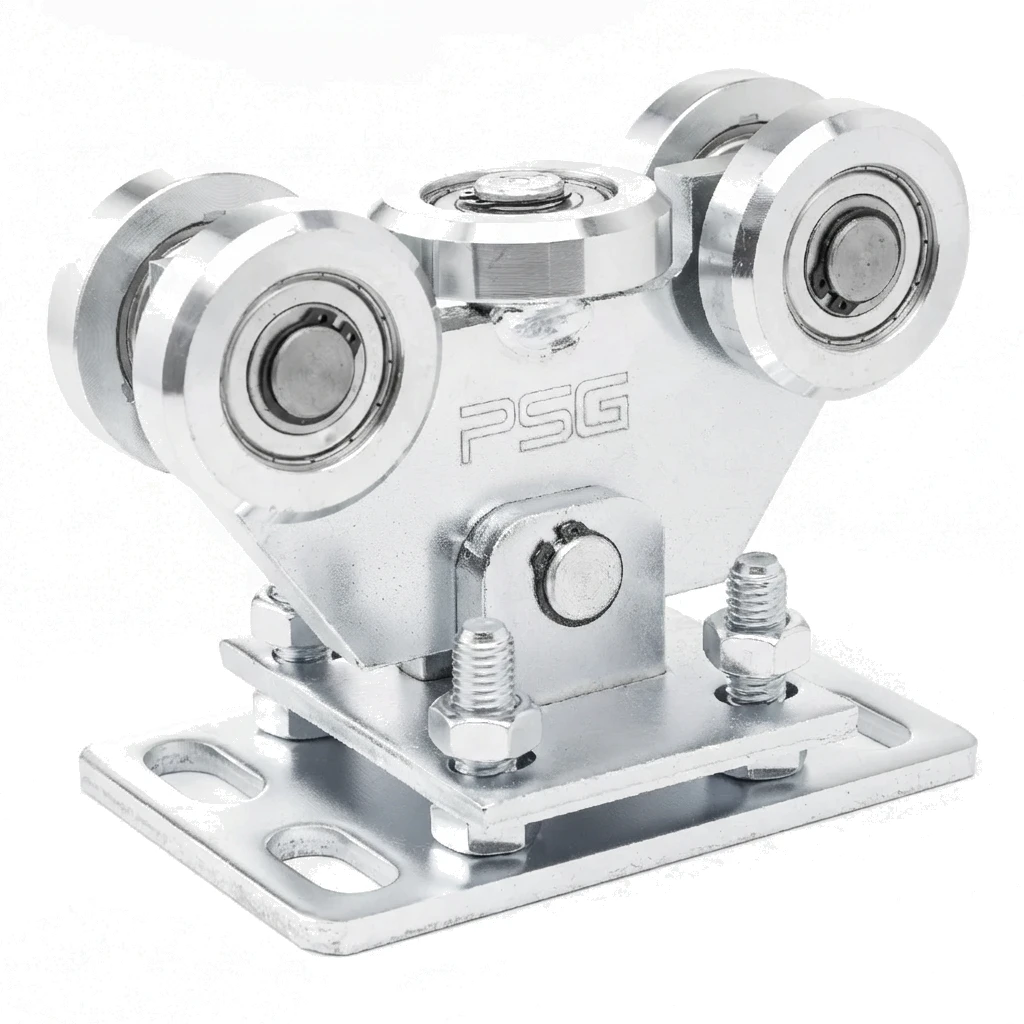

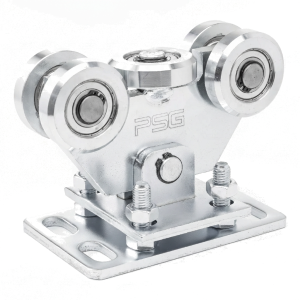

Laufwagen 80 – perspektivische Ansicht mit Stahlrollen und Montageplatte
Laufwagen 80 – perspektivische Ansicht mit Stahlrollen und Montageplatte

Der Laufwagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die eine stabile Führung des Tores in der Schiene gewährleisten. Die Verbindung mit der Montageplatte erfolgt über einen Zapfen, der eine pendelnde Anpassung an die Schiene und den Ausgleich kleiner Unebenheiten der Laufbahn ermöglicht.

Die Höhenregulierung erfolgt mittels Schrauben, was eine präzise Ausrichtung des Tores gegenüber Schiene und Untergrund ermöglicht. Dies ist besonders bei der Montage wichtig – es entfällt die Notwendigkeit zusätzlicher Unterlegscheiben oder Distanzelemente.

Technische Parameter

  • Laufschiene: 80×80×5 mm
  • Maximale Traglast: 750 kg
  • Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
  • Rollenmaterial: Stahl
  • Oberfläche: galvanische Verzinkung
  • Höhe (H): 155 mm
  • Abmessungen der Montageplatte: 180×120 mm
  • Gewicht: 6,2 kg

Abmessungen und technische Zeichnung

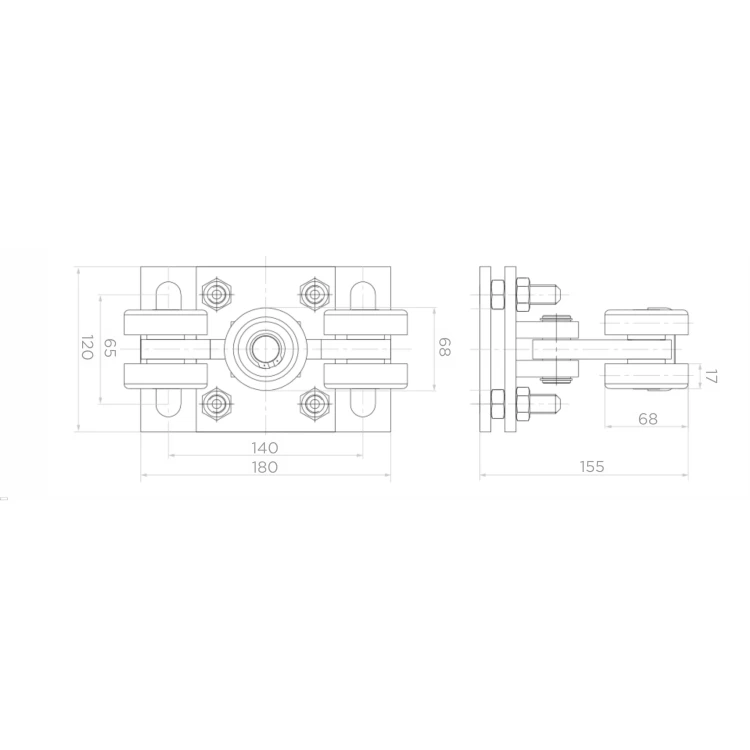

Technische Zeichnung des Laufwagens 80 – Drauf- und Seitenansicht mit Maßangaben
Technische Zeichnung des Laufwagens 80 – Drauf- und Seitenansicht mit Maßangaben

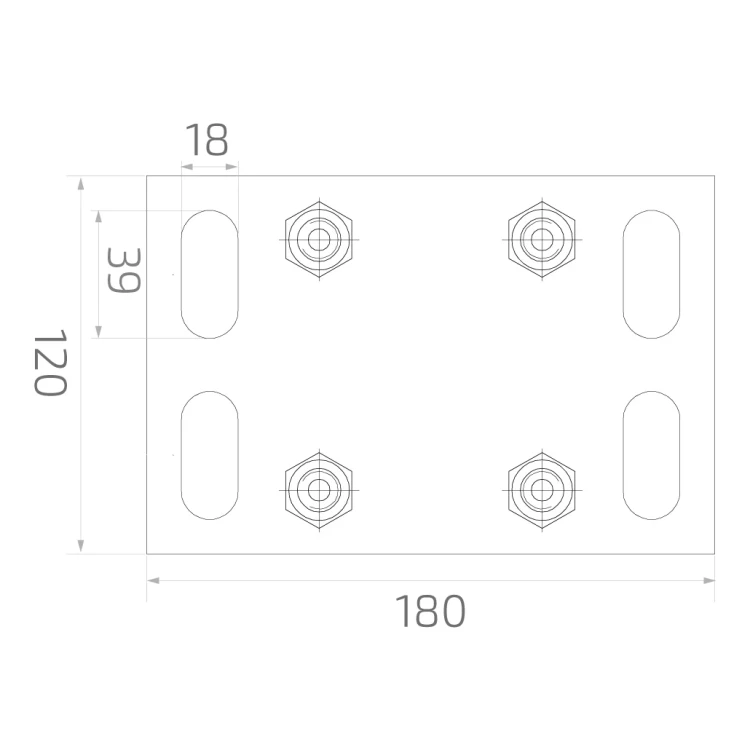

Die Montageplatte mit den Abmessungen 180×120 mm verfügt über Langlöcher (18×39 mm), die die Positionierung des Laufwagens bei der Befestigung am Fundament erleichtern. Der Rollenabstand beträgt 140 mm in der Längsachse und 68 mm in der Querachse; die Gesamttiefe des Laufwagens mit Rollen beträgt 155 mm.

Wesentliche Vorteile

  • Pendelkonstruktion – automatische Anpassung an die Laufschiene eliminiert Spannungen und verlängert die Lebensdauer des gesamten Systems
  • Einstellbare Höhe – präzise Ausrichtung des Torniveaus mittels Regulierschrauben
  • Traglast 750 kg – geeignet für schwere Industrie- und Grundstückstore
  • Montagelöcher mit Spiel – Langlöcher in der Montageplatte beschleunigen die Montage und erleichtern die Positionskorrektur
  • Galvanische Verzinkung – Korrosionsschutz für dauerhaften Einsatz im Außenbereich
