Laufwagen Tor 80 für Schiebetor – 5-rollig, Stahlrollen

Go to Product feedback

Laufwagen mit 5 Rollen und Pendelkonstruktion für freitragende Schiebetore. Tragfähigkeit 650 kg, Rollen aus verzinktem Stahl auf Kugellagern, kompatibel mit Schiene 80×80×5 mm.

Go to full description
with VAT without VAT
Price € 31,69
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] wozki #111

  • Laufschienengröße 80x80x5
  • Laufsystemtyp Laufsystem
  • Produkttyp Einzelwagen
  • Rollenmaterial Stahl
  • Anzahl Rollen [szt.] 5
  • Laufwagenausführung Schwenkbar
  • Max. Tragkraft [kg] 650

Beschreibung

Laufwagen 80 für Schiebetor – 5 Stahlrollen, 650 kg

Der Laufwagen 80 ist ein robustes, 5-rolliges Tragelement für freitragende Schiebetore. Dank der Pendelkonstruktion passt sich der Laufwagen automatisch an die Torschiene an und gewährleistet so einen ruhigen und gleichmäßigen Lauf auch bei hohen Belastungen. Die Verbindung mit der Montageplatte erfolgt über einen Drehzapfen, der eventuelle Montagetoleranzen und Unebenheiten der Laufbahn ausgleicht.

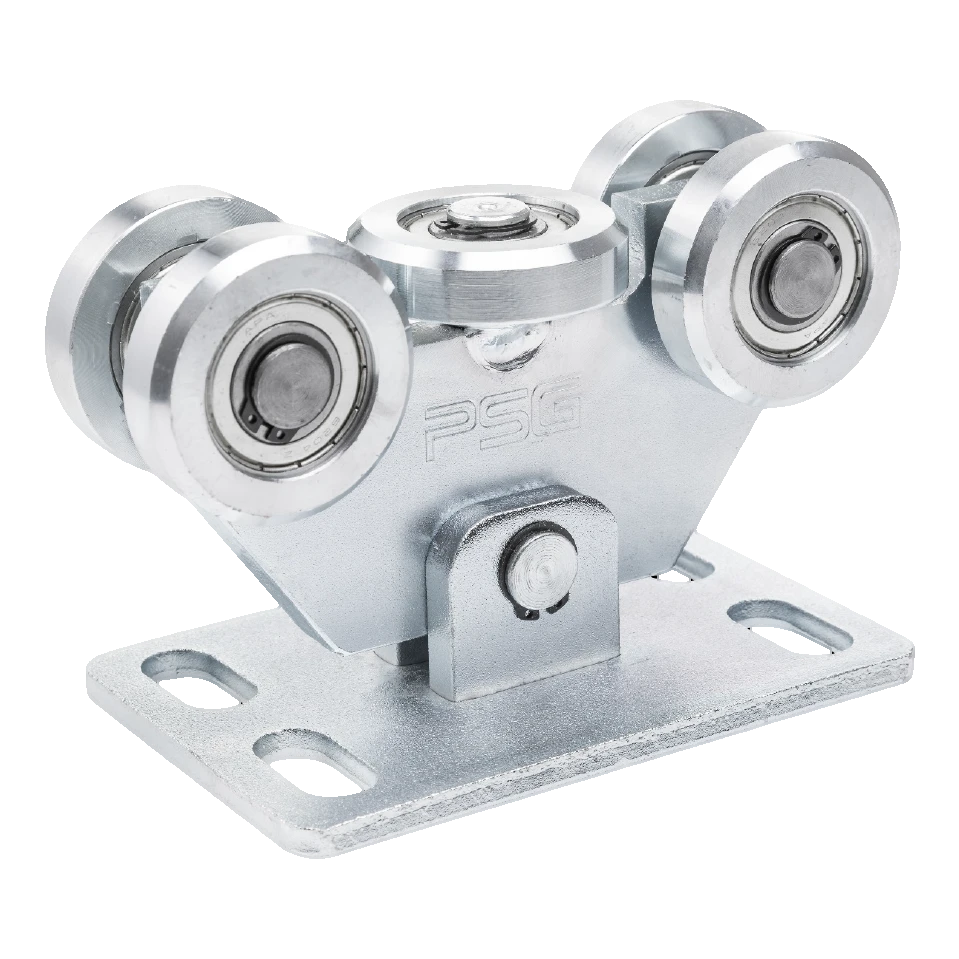

Laufwagen 80 mit 5 Stahlrollen für Schiebetor – perspektivische Ansicht
Laufwagen 80 mit 5 Stahlrollen für Schiebetor – perspektivische Ansicht

Der Laufwagen ist mit 5 Stahlrollen ausgestattet – 4 vertikale Rollen sowie 1 horizontale Rolle, die seitliche Abweichungen des Tores stabilisiert. Alle Rollen sind auf Kugellagern gelagert, was den Rollwiderstand minimiert und die Lebensdauer des Mechanismus deutlich verlängert. Das Element ist verzinkt und dadurch korrosionsbeständig für den Außeneinsatz. Die maximale Tragfähigkeit des Laufwagens beträgt 650 kg, was den Einsatz bei Toren mit hohem Flügelgewicht ermöglicht – sowohl im Wohn- als auch im Industriebereich.

Der Laufwagen ist kompatibel mit einer Laufschiene mit dem Querschnitt 80 × 80 × 5 mm. Die stabile, massive Grundplatte mit Langlöchern (Bohrlöcher) ermöglicht eine präzise Positionseinstellung des Laufwagens auf dem Fundament, was die Montage beschleunigt und die Ausrichtung der Laufbahn erleichtert.

Abmessungen und technische Parameter

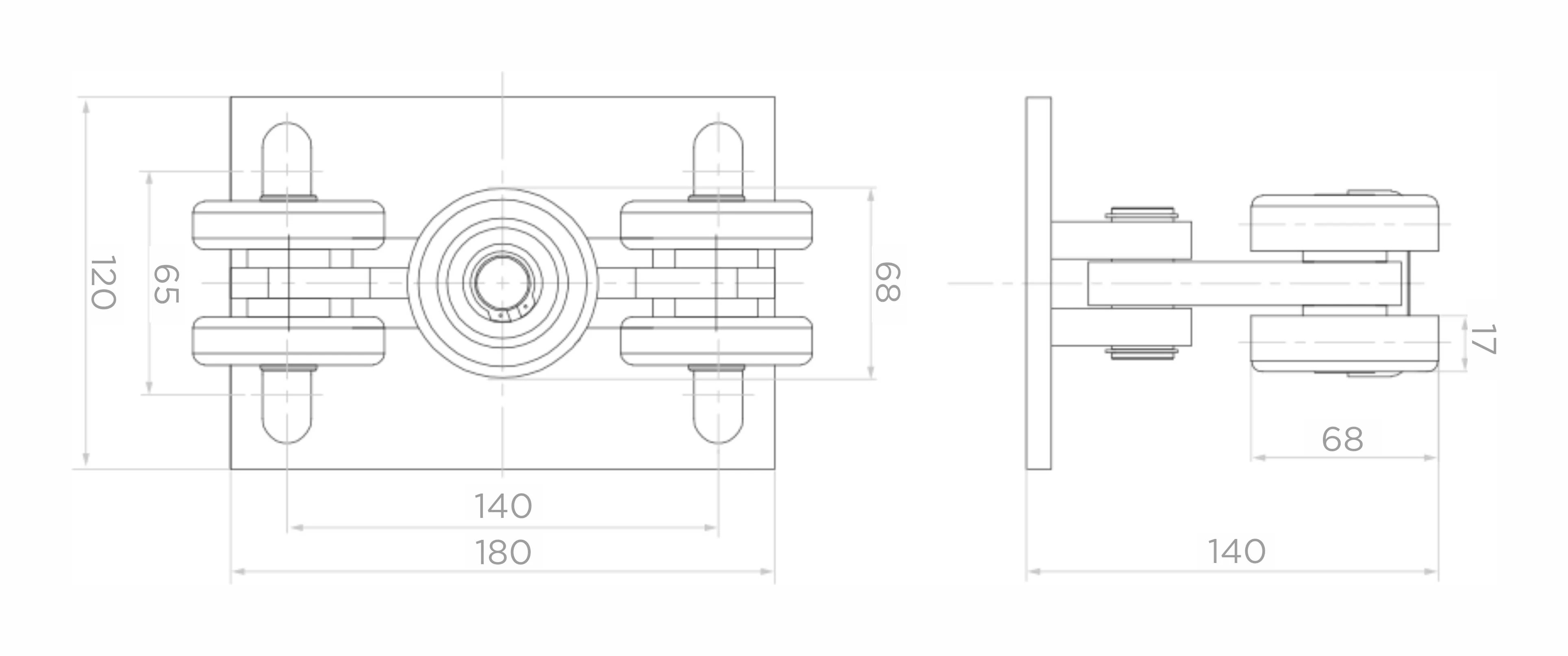

Maßzeichnung des Laufwagens 80 – Drauf- und Seitenansicht mit Montagemaßen
Maßzeichnung des Laufwagens 80 – Drauf- und Seitenansicht mit Montagemaßen
  • Maximale Tragfähigkeit: 650 kg
  • Anzahl der Rollen: 5 (4 vertikal + 1 horizontal)
  • Rollenmaterial: Stahl
  • Oberflächenbehandlung: Verzinkung
  • Kompatible Schiene: 80 × 80 × 5 mm
  • Abmessungen der Grundplatte (L × B): 180 × 120 mm
  • Lochabstand Montagelöcher (längs): 140 mm
  • Lochabstand Montagelöcher (quer): 65 mm
  • Gesamthöhe des Laufwagens: 140 mm
  • Arbeitsbreite der Rollenanordnung: 68 mm
  • Durchmesser der Vertikalrolle: 68 mm
  • Breite der Vertikalrolle: 17 mm
  • Gewicht: 5,18 kg
