Laufwagenpaket 80 (6-rollig) + Zubehör KIT für freitragende Schiebetore
Leave feedback on the product

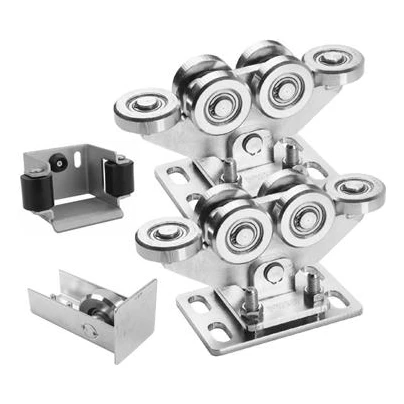

Komplettes Fahrwerk-Set für selbsttragende Schiebetore: 2 Laufwagen mit je 6 Rollen, Einfahranschlag und Einfahrrolle. Traglast 800 kg pro Laufwagen, geeignet für Schiene 80×80×5 mm, Ausführung verzinkt.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-235
Produkteigenschaften
[PIM] wozki #111
- Laufschienengröße 80x80x5
- Laufsystemtyp Laufsystem
- Produkttyp Paket / KIT mit Zubehör
- Rollenmaterial Stahl
- Anzahl Rollen [szt.] 6
- Laufwagenausführung Schwenkbar
- Max. Tragkraft [kg] 800
Beschreibung
Laufwagenpaket für Schiebetor 80 – 6-Rollen-Set mit Zubehör
Komplettes Fahrsystem für freitragende Schiebetore bestehend aus zwei 6-Rollen-Laufwagen, einem Einlaufhalter sowie einer Einlaufrolle. Das Set ist für eine Schiene 80×80×5 mm ausgelegt und bietet eine Tragfähigkeit von bis zu 800 kg pro Laufwagen – die optimale Lösung für schwerere Tore mit vollflächigem Torblatt.
Der Einlaufhalter und die Einlaufrolle verteilen die Last auf eine größere Anzahl von Elementen, verlängern die Lebensdauer der Laufwagen und gewährleisten einen reibungslosen, störungsfreien Betrieb des Tores über einen langen Zeitraum. Alle Komponenten des Sets sind verzinkt, was eine zuverlässige Korrosionsbeständigkeit im Außenbereich sicherstellt.

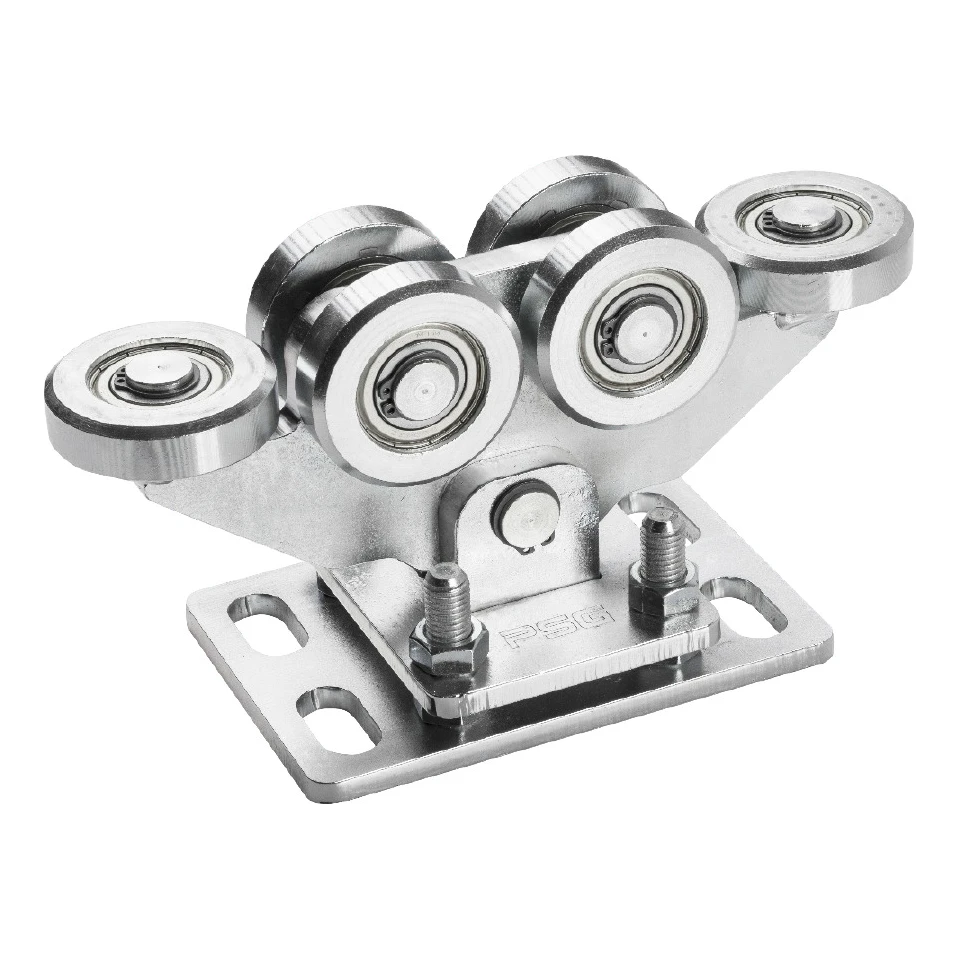

Der Laufwagen mit 6 Stahlrollen (darunter zwei Horizontalrollen) bildet das Herzstück des Schiebetorsystems. Die schwenkbare Konstruktion, die über einen Zapfen mit der Grundplatte verbunden ist, ermöglicht eine automatische Anpassung an die Torschiene und eliminiert Spannungen bei gleichmäßiger Lastverteilung.
Die Höhenverstellung erfolgt über Schrauben, was eine präzise Ausrichtung des Tores gegenüber dem Untergrund und der Führungsschiene ermöglicht. Die Montage ist dadurch schnell durchführbar, und spätere Positionskorrekturen sind einfach – ohne Demontage.
- Maximale Belastung pro Laufwagen: 800 kg
- Anzahl der Rollen: 6 Stk. (4 vertikal + 2 horizontal)
- Rollenmaterial: Stahl
- Geeignet für Schiene: 80×80×5 mm
- Oberfläche: Verzinkt
- Menge im Set: 2 Stk.

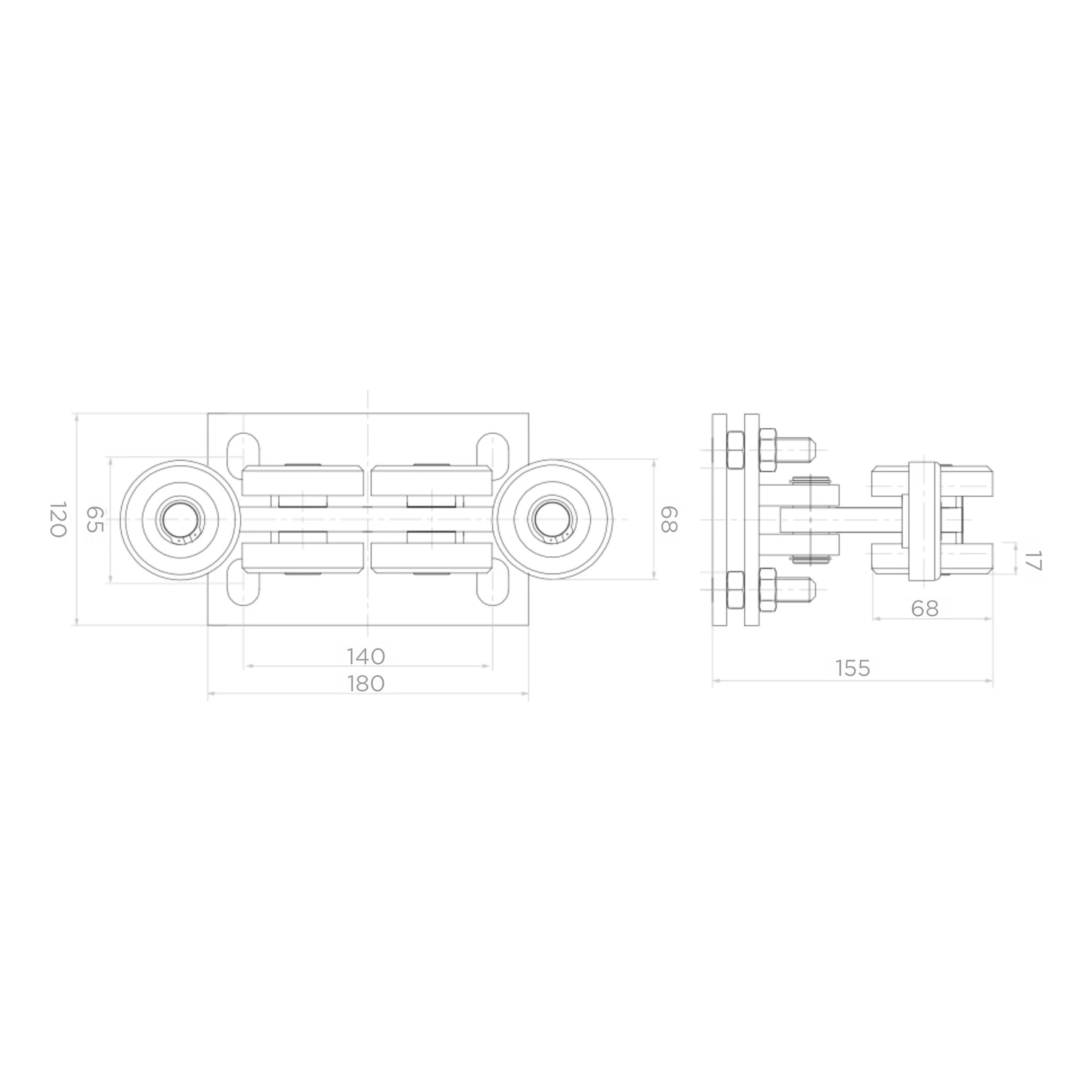

Abmessungen des Laufwagens:
- Länge der Grundplatte: 180 mm (Montagebohrungsabstand 140 mm)
- Breite: 120 mm (Rollenabstand 65 mm)
- Höhe: 68 mm
- Tiefe mit Befestigungselementen: 155 mm
- Zapfenhöhe: 17 mm

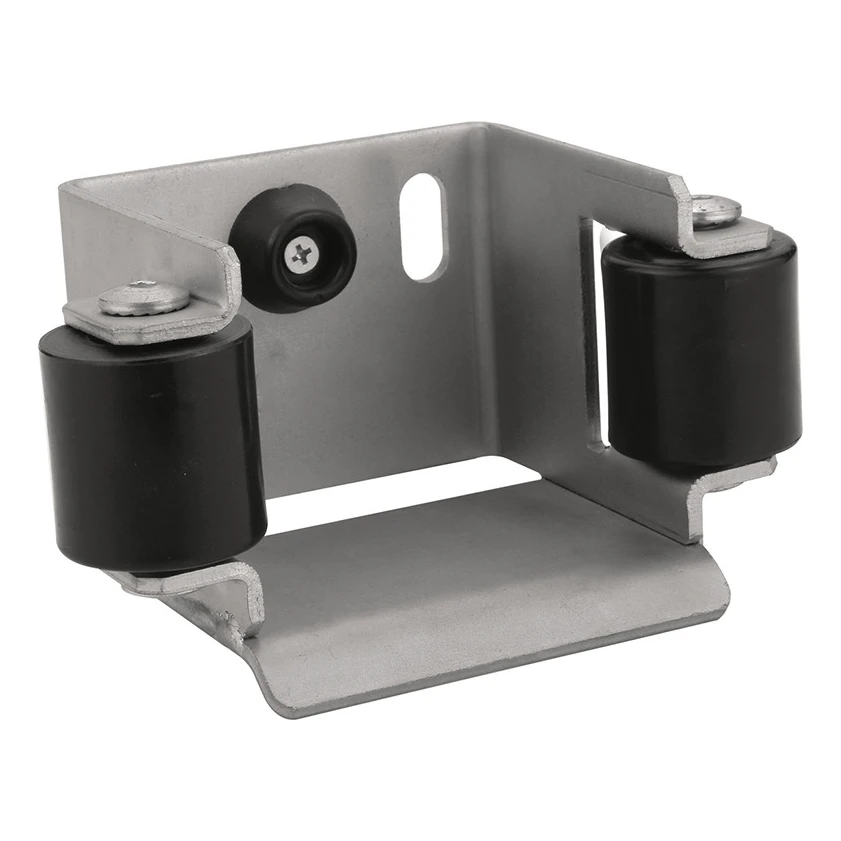

Der Einlaufhalter stabilisiert das Tor nach dem Schließen und führt es dank zwei Kunststoffrollen präzise auf die richtige Bahn. Der Rollenabstand beträgt 88 mm, was eine exakte Führung der 80×80-mm-Schiene mit ausreichendem Betriebsspiel gewährleistet.
Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der den Aufprall des Tores in der Schließposition dämpft, die Konstruktion schützt und die Geräuschentwicklung reduziert.

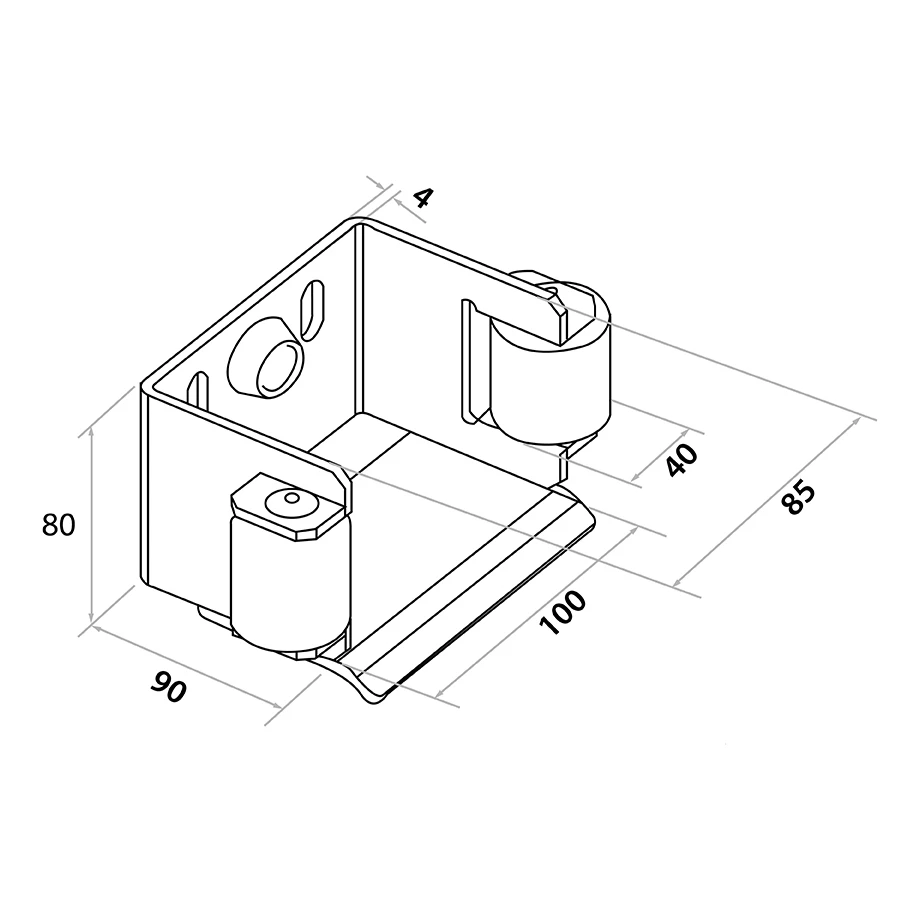

- Abmessungen des Halters: 100 × 90 × 85 mm
- Lichte Innenbreite: 80 mm
- Blechstärke: 4 mm
- Abstand zwischen den Rollen: 88 mm
- Rollen: Kunststoff
- Geeignet für Schiene: 80×80 mm
- Oberfläche: Verzinkt
- Menge im Set: 1 Stk.

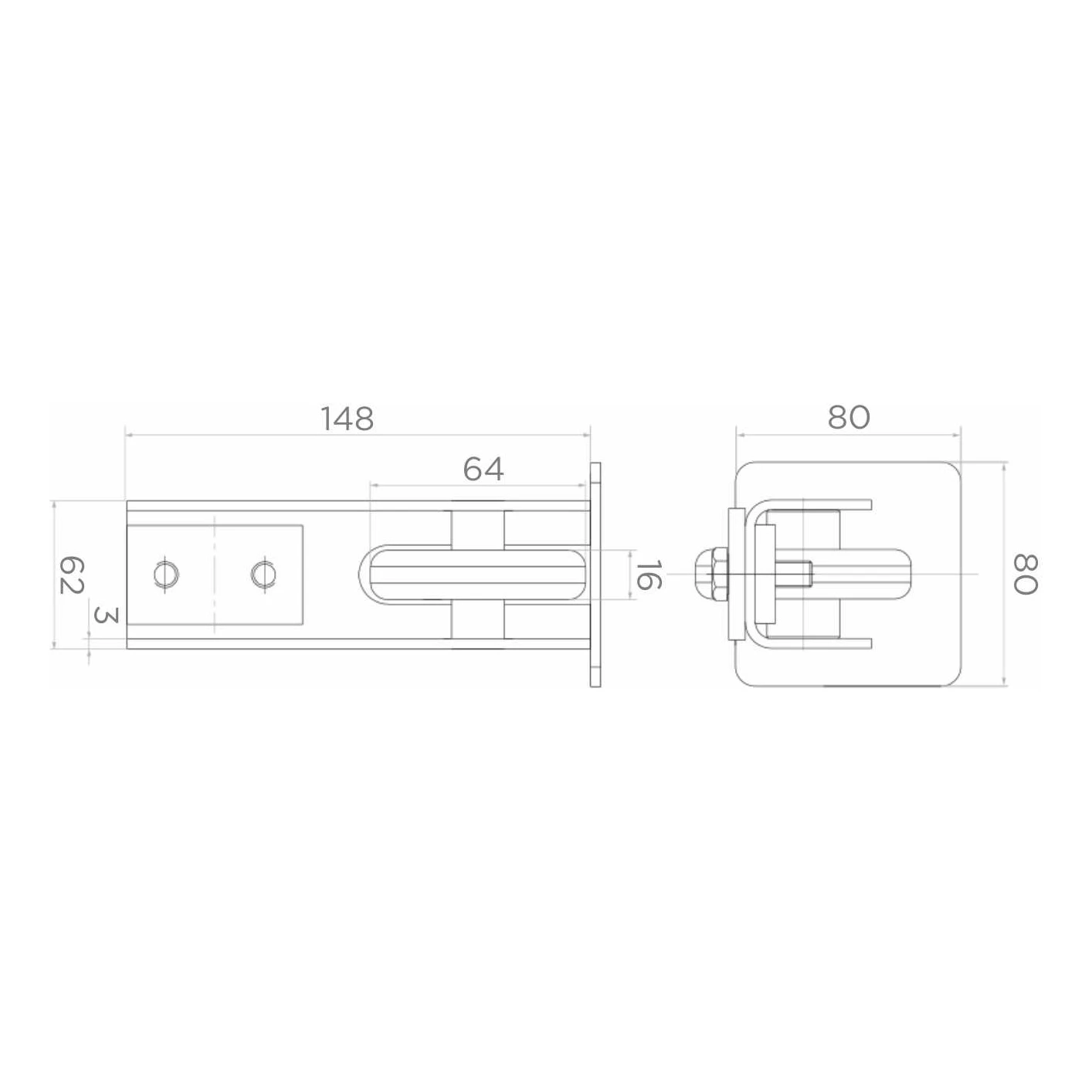

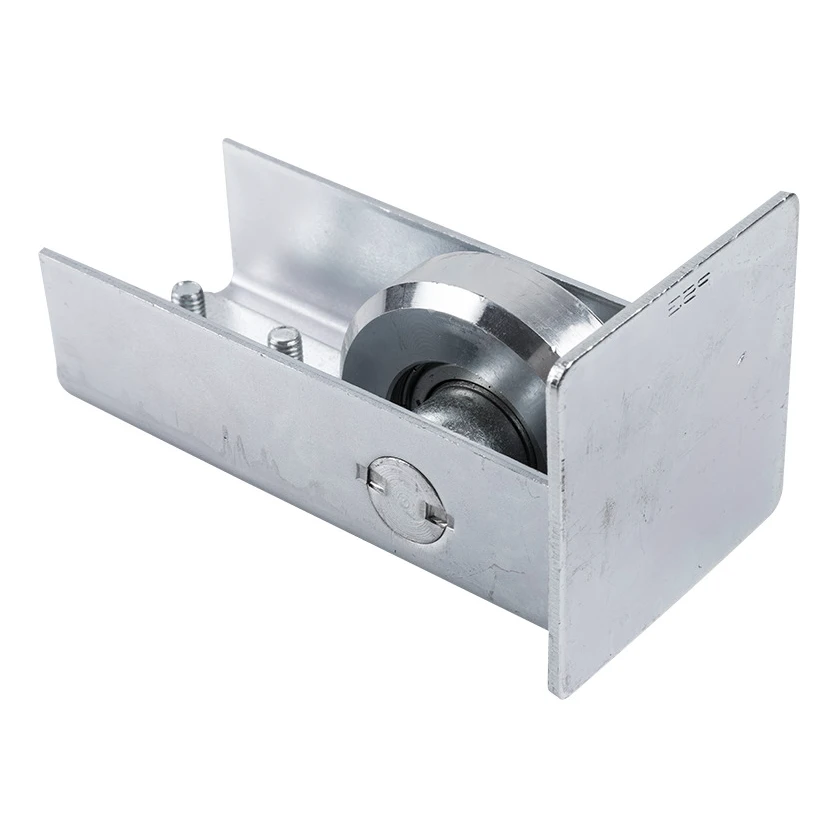

Die Einlaufrolle wird am Anfang der Schiene des freitragenden Schiebetores montiert. Ihre Hauptaufgabe ist das sanfte Einführen der Schiene auf die Laufwagen beim Schließen des Tores, was die Lebensdauer der Laufrollen erheblich verlängert. Zusätzlich schützt sie vor Schnee- und Eisansammlungen in der Laufbahn.
- Abmessungen: 148 × 62 mm
- Gehäusebreite: 80 mm
- Blechstärke: 3 mm
- Höhe mit Rolle: 16 mm
- Montagebohrungsabstand: 64 mm
- Geeignet für Schiene: 80×80×5 mm
- Oberfläche: Verzinkt
- Montageschrauben: im Lieferumfang enthalten
- Menge im Set: 1 Stk.
- Laufwagen 80 (6-rollig, Stahl): 2 Stk.
- Einlaufhalter mit Führungsrollen: 1 Stk.
- Einlaufrolle mit Montageschrauben: 1 Stk.
Das komplette Paket ermöglicht die Inbetriebnahme eines freitragenden Schiebetores, ohne einzelne Komponenten separat bestellen zu müssen – eine Bestellposition, volle Funktionalität.
Technische Daten des Sets:
- Kompatibilität: Schiene 80×80×5 mm
- Maximale Belastung pro Laufwagen: 800 kg
- Gewicht des Sets: 16,6 kg
- EAN: 5903313203548
