Stahl-Zahnstange für freitragende Schiebetore L1000X8
Leave feedback on the product

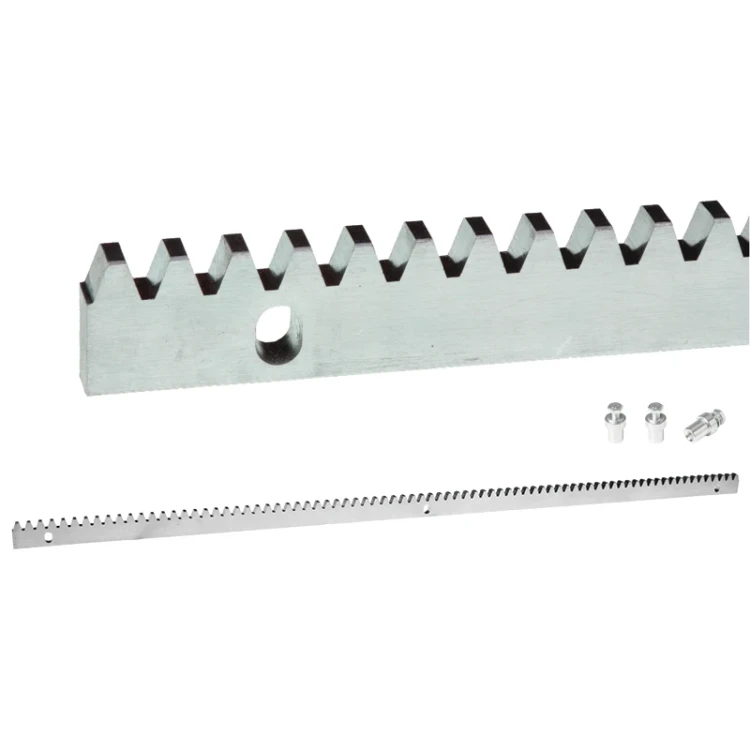

Stahl-Zahnstange 1000 mm für freitragende Schiebetore mit Zahnmodul 4, gefertigt aus verzinktem Stahl. Im Lieferumfang sind drei M8-Hülsen und Nivellierlöcher enthalten. Gewicht 1,7 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-205
Produkteigenschaften
[PIM] Cat 121 #121
- Material Stahl
Beschreibung

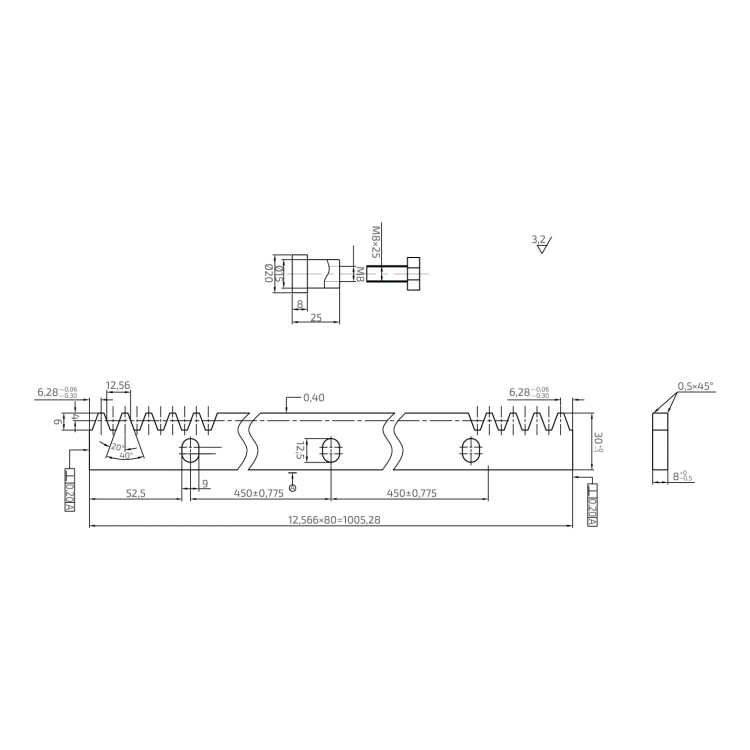

Zahnstange aus Stahl, 30 × 8 mm, Länge 1000 mm, mit Verzahnung im Modul 4, Langlöchern und Distanzhülsen 3 × M8
Über das Produkt
Die Zahnstange überträgt die Antriebskraft vom Antriebsritzel auf den Schiebetorflügel. Sie wird entlang des Torflügels angeschraubt, wobei das Antriebsritzel in die Verzahnung greift.

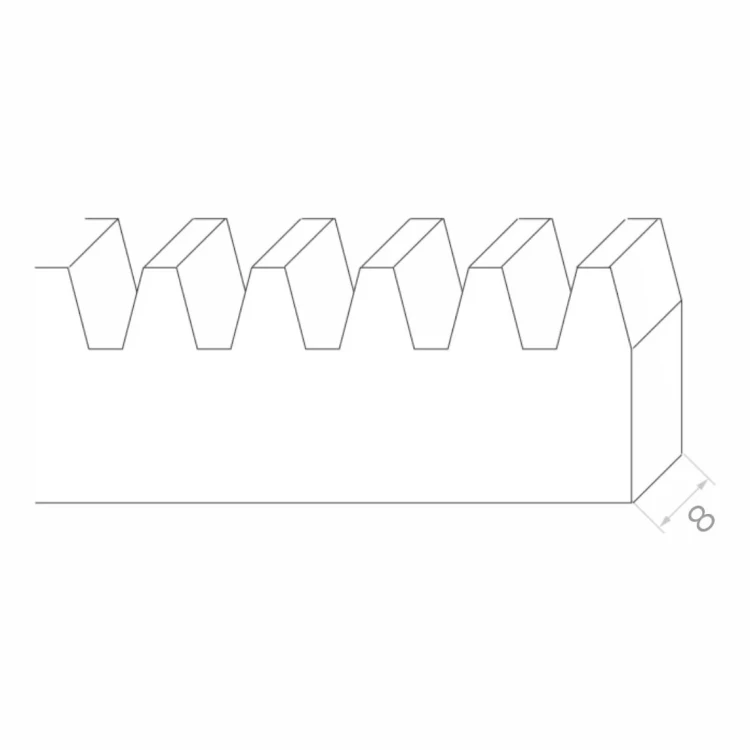

Die Verzahnung hat den Modul m 4 und passt zu einem Antriebsritzel mit demselben Modul. Die Zahnstange hat die Länge L 1000 mm, die Höhe mit Zähnen H 30 mm und die Dicke t 8 mm. Im Lieferumfang sind Distanzhülsen 3 × M8 enthalten.
Der Stahl ist verzinkt (verzinkt), was ihn unter üblichen Bedingungen vor Korrosion schützt. Die Masse je Stück beträgt 1,7 kg.
Auswahl und Montage
- ✓Prüfen Sie den Modul des Antriebsritzels – die Zahnstange hat den Modul 4.
- ✓Schrauben Sie die Zahnstangen über die Distanzhülsen 3 × M8 am Torflügel fest; die Langlöcher ermöglichen das waagerechte Ausrichten der Zahnstange.
- ✓Achten Sie an den Stoßstellen der Zahnstangen auf eine durchgehende Zahnteilung; lassen Sie zwischen Zahnstange und Ritzel das in der Anleitung des Antriebs vorgegebene Spiel.
Wichtig
Die Angebotsangaben nennen keine zulässige Tormasse für diese Zahnstange. Maßgeblich für die Auswahl entsprechend der Flügelmasse ist die Anleitung des Antriebs.
