Laufwagen-Paket mit 5 Kunststoffrollen KIT für freitragende Schiebetore mit Zubehör
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Laufwagenpaket mit Zubehör für freitragende Schiebetore 70×70
Komplettes Laufwagenpaket mit Zubehör für die Montage von freitragenden Schiebetoren. Das Set enthält alle notwendigen Elemente für eine reibungslose Montage des Tores auf der Schiene 70×70×4 mm — zwei Laufwagen, eine Auflaufrolle mit Abschluss sowie einen Auflaufhalter. Damit erhält der Montagebetrieb eine fertige Lösung in einer Verpackung, was die Ausführung beschleunigt und die Notwendigkeit entfällt, Komponenten separat zu bestellen.

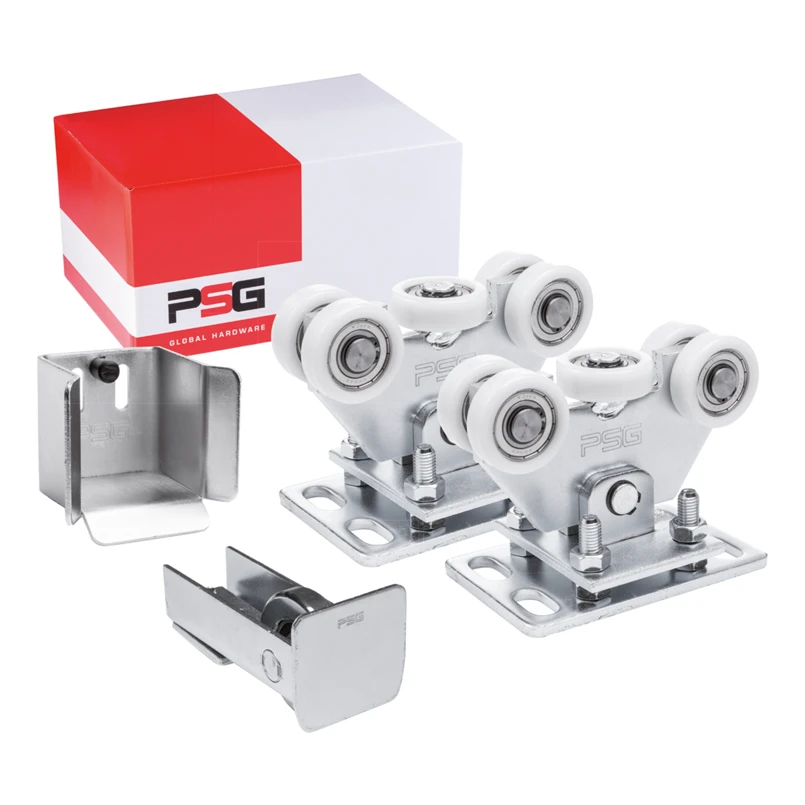

Lieferumfang
- Laufwagen mit 5 Rollen — 2 Stk.
- Auflaufrolle mit Abschluss — 1 Stk.
- Auflaufhalter — 1 Stk.

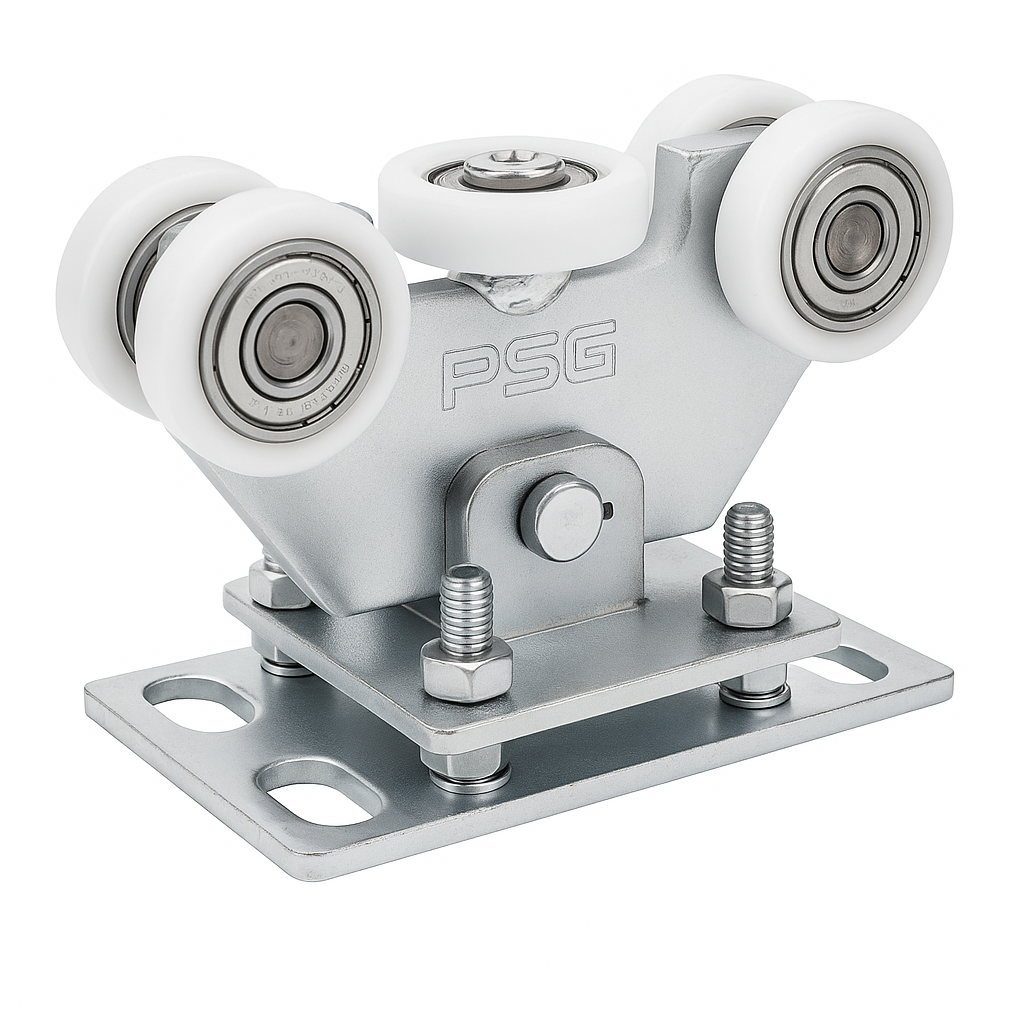

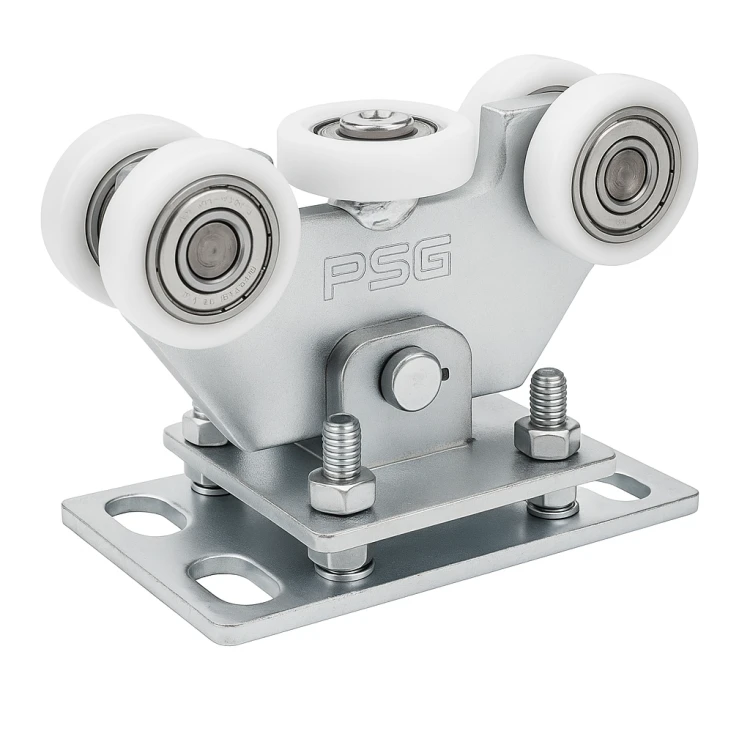

Der Laufwagen ist mit 5 Kunststoffrollen ausgestattet, darunter eine horizontale Rolle, die eine gleichmäßige und geräuscharme Torbewegung gewährleisten. Die Pendelkonstruktion — der Wagen ist über einen Zapfen mit der Grundplatte verbunden — sorgt dafür, dass er sich automatisch an das Schienenprofil anpasst. Die Höhenverstellung mittels Schrauben ermöglicht eine präzise Ausrichtung des Tores. Der Laufwagen ist für die Schiene 70×70×4 mm ausgelegt. Die gesamte Konstruktion ist aus verzinktem Stahl gefertigt, was Korrosionsbeständigkeit und eine langlebige Nutzung im Außenbereich garantiert.
Die Auflaufrolle mit Abschluss ist ein Stahlelement, das am Anfang der Schiene des freitragenden Schiebetors montiert wird. Der Abschluss dient als Schutz vor Schnee und Eis und verhindert eine Blockierung des Mechanismus unter winterlichen Bedingungen. Montageschrauben sind im Lieferumfang enthalten. Das Element passt zur Schiene 70×70×4 mm und ist aus verzinktem Stahl gefertigt.
Der Auflaufhalter ist ein Stahlelement, in das die Auflaufrolle beim Schließen des Tores einfährt. An der Rückwand befinden sich zwei Montagebohrungen sowie ein Gummipuffer zur Stoßdämpfung. Der Halter ist kompatibel mit Schienen 80×80×5 mm und 70×70×4 mm, was Flexibilität bei der Profilauswahl bietet. Das Produkt ist verzinkt.
Das Zusammenspiel von Auflaufrolle und Auflaufhalter ermöglicht eine Verteilung des Torgewichts auf mehrere Elemente sowie eine Stabilisierung des Tores nach dem Schließen. Diese Lösung verlängert die Lebensdauer der Laufwagen erheblich und reduziert deren Verschleiß, was zu weniger Wartungseinsätzen und einem längeren störungsfreien Betrieb der Anlage führt.
Technische Daten des Sets
- Laufschiene des Wagens: 70×70×4 mm
- Mit dem Auflaufhalter kompatible Schiene: 70×70×4 mm und 80×80×5 mm
- Anzahl der Laufrollen: 5 (davon 1 horizontal)
- Rollenmaterial: Kunststoff
- Konstruktionsmaterial: verzinkter Stahl
- Höhenverstellung: ja, mittels Schrauben
- Wagenkonstruktion: pendelnd (Zapfen)
- Puffer im Auflaufhalter: Gummi
- EAN: 5901289679855
- Gewicht des Sets: 12,66 kg
Auswahl des Laufwagenabstands

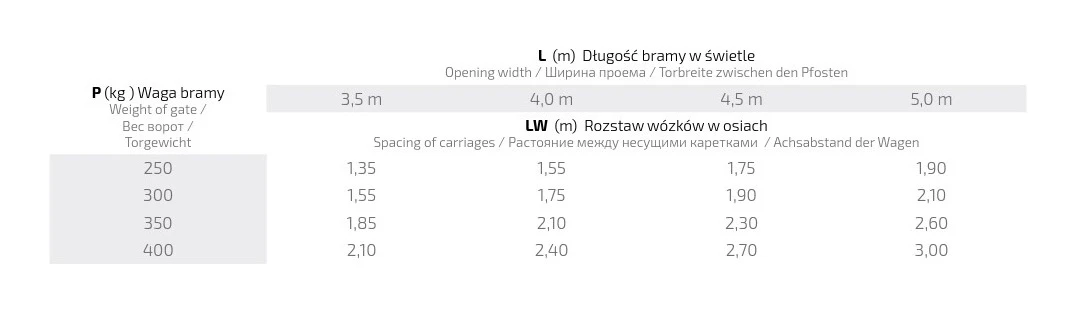

Der korrekte Achsabstand der Laufwagen (LW) hängt vom Torgewicht (P) und der lichten Breite der Toröffnung (L) ab. Die folgende Tabelle zeigt die empfohlenen Werte:
- Tor 250 kg — Abstand von 1,35 m (Öffnung 3,5 m) bis 1,90 m (Öffnung 5,0 m)
- Tor 300 kg — Abstand von 1,55 m (Öffnung 3,5 m) bis 2,10 m (Öffnung 5,0 m)
- Tor 350 kg — Abstand von 1,85 m (Öffnung 3,5 m) bis 2,60 m (Öffnung 5,0 m)
- Tor 400 kg — Abstand von 2,10 m (Öffnung 3,5 m) bis 3,00 m (Öffnung 5,0 m)
Die korrekte Wahl des Laufwagenabstands gewährleistet eine gleichmäßige Lastverteilung, was sich direkt auf die Langlebigkeit des Mechanismus und den Bedienkomfort des Tores auswirkt. Die Bestellung des kompletten Pakets eliminiert das Risiko von Fehlern bei der Komponentenauswahl und ermöglicht eine schnelle Inbetriebnahme der Anlage.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 70x70x4 |
| Laufsystemtyp | Laufsystem |
| Produkttyp | Paket / KIT mit Zubehör |
| Rollenmaterial | Kunststoff |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 150 |
