Laufwagen für Aluminiumprofil 5-rollig aus Kunststoff

Konstruktion und Funktionsprinzip

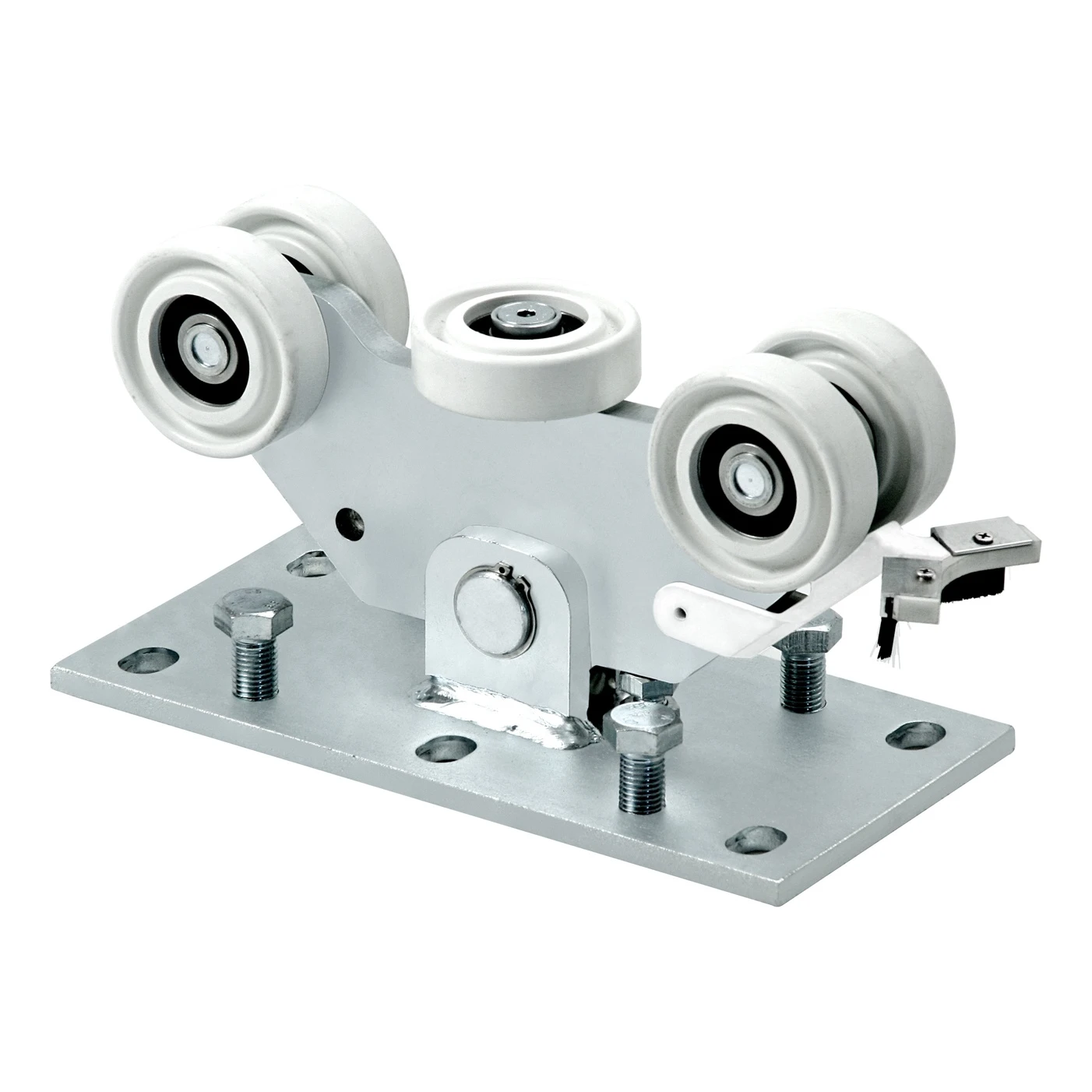

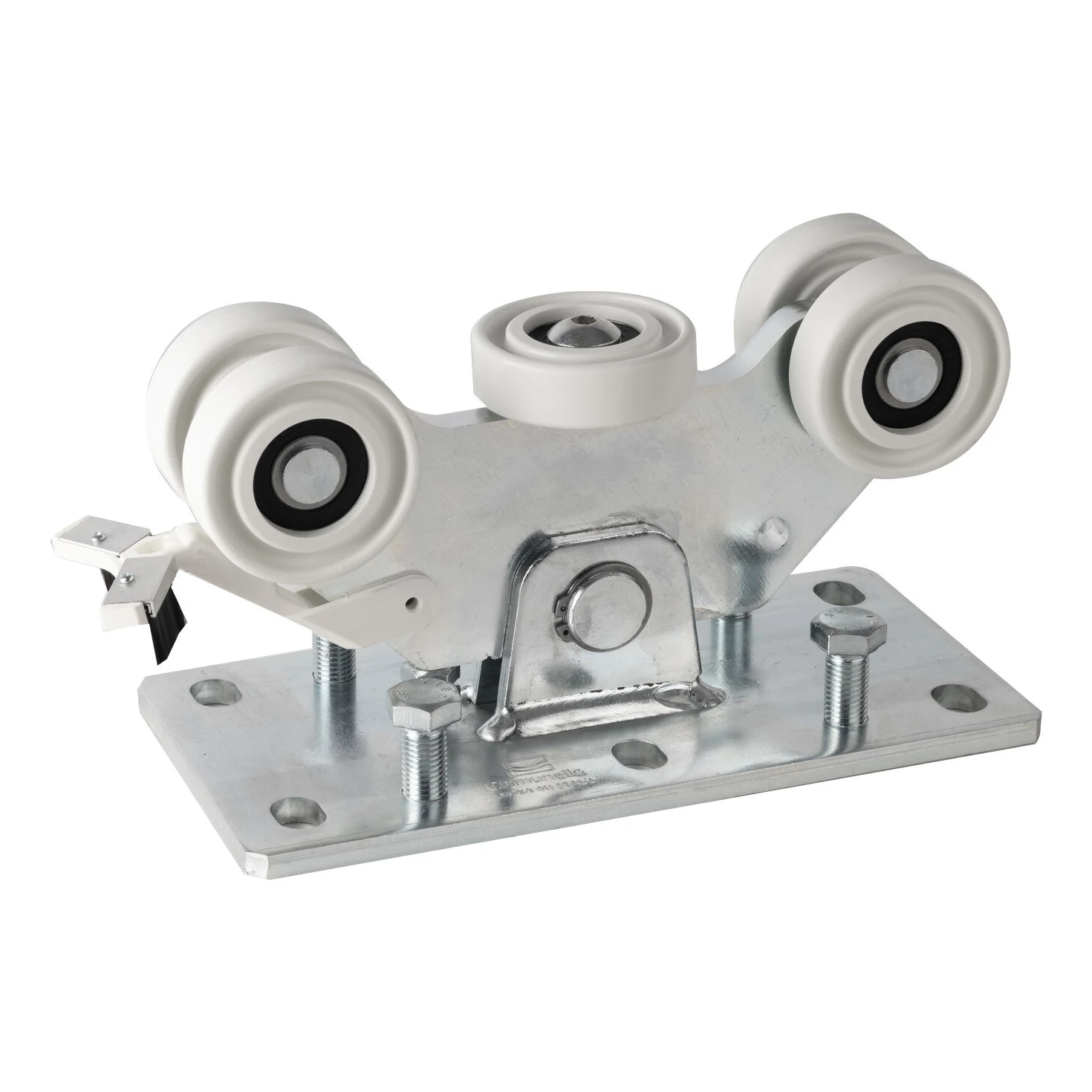

Der Laufwagen besteht aus einer massiven Montageplatte zur Befestigung am Torfundament sowie einem Gehäuse mit fünf Rollen – drei tragenden Hauptrollen und zwei seitlichen Führungsrollen. Die auf Lagern montierten Nylonrollen gewährleisten eine gleichmäßige Bewegung auch bei hohen Belastungen. Das Klemmelement (Klipse) ermöglicht eine sichere Arretierung der Torführungsschiene in der Laufwagenaufnahme. Dank der durchdachten Konstruktion ist die Montage schnell und erfordert kein Spezialwerkzeug – die Montageplatte wird einfach mit Schrauben durch die Montagelöcher am Fundament befestigt.

Vorteile für den Installateur

• Hohe Tragfähigkeit — empfohlenes maximales Torgewicht 400 kg bei einer Durchfahrtsbreite bis 6 m
• 5 Kunststoffrollen (Nylon) — Reduzierung von Reibung und Geräuschen, leiser Torbetrieb
• Verzinkter Stahl — dauerhafter Korrosionsschutz der gesamten Konstruktion
• Schnelle Montage — einfache Installation am Fundament, Zeitersparnis auf der Baustelle
• Stabiler Betrieb — Eliminierung von Erschütterungen und Vibrationen durch gleichmäßige Lastverteilung auf 5 Rollen

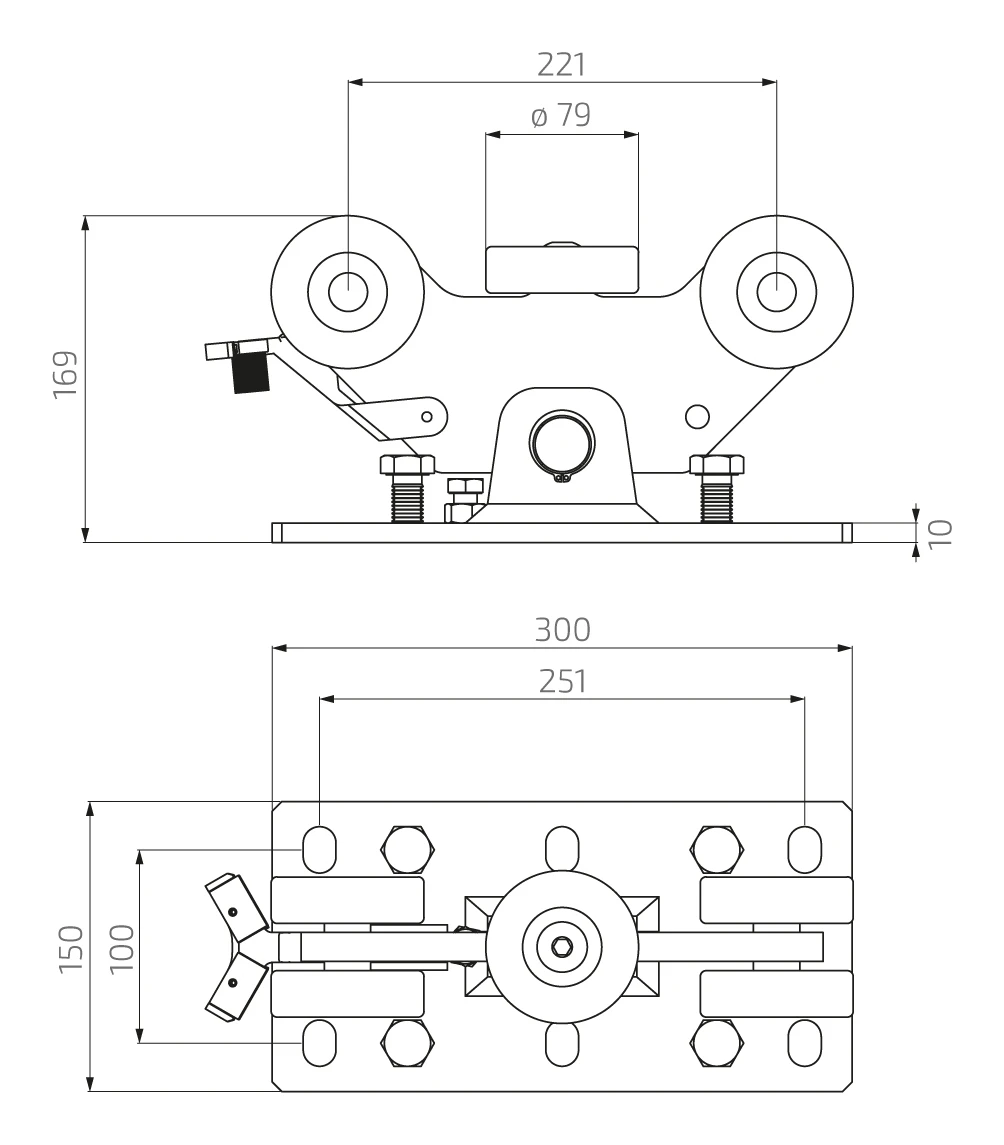

Abmessungen und technische Parameter

• Gesamtlänge (Montageplatte): 300 mm
• Gesamtbreite (Montageplatte): 150 mm
• Gesamthöhe (mit Rollen): 169 mm
• Stärke der Montageplatte: 10 mm
• Rollenachsabstand: 221 mm
• Durchmesser der Führungsrolle: ø 79 mm
• Lochabstand Montagelöcher (längs): 251 mm
• Lochabstand Montagelöcher (quer): 100 mm
• Konstruktionsmaterial: verzinkter Stahl
• Rollenmaterial: Nylon (Kunststoff)
• Anzahl der Rollen: 5
• Empf. max. Torgewicht: 400 kg (bei Durchfahrtsbreite bis 6 m)
• Gewicht des Laufwagens: 8,3 kg
• EAN: 8028390629979

Der Laufwagen ist für freitragende Schiebtorsysteme mit Aluminiumprofil ausgelegt. Dank seiner soliden Konstruktion und den Nylonrollen stellt er eine zuverlässige Komponente dar, die einen komfortablen und störungsfreien Torbetrieb über viele Jahre gewährleistet. Die ideale Lösung für Montagebetriebe, die Schiebtore in Industrie- und Logistikobjekten sowie auf privaten Grundstücken installieren.
