Laufwagenpaket für Profil 68x68 mm mit Kunststoffrollen, mit Auflaufrolle und Auflaufhalter

Lieferumfang

• Laufwagen — 2 Stk.
• Auflaufrolle — 1 Stk.
• Auflaufhalter (Auflaufaufnahme) — 1 Stk.

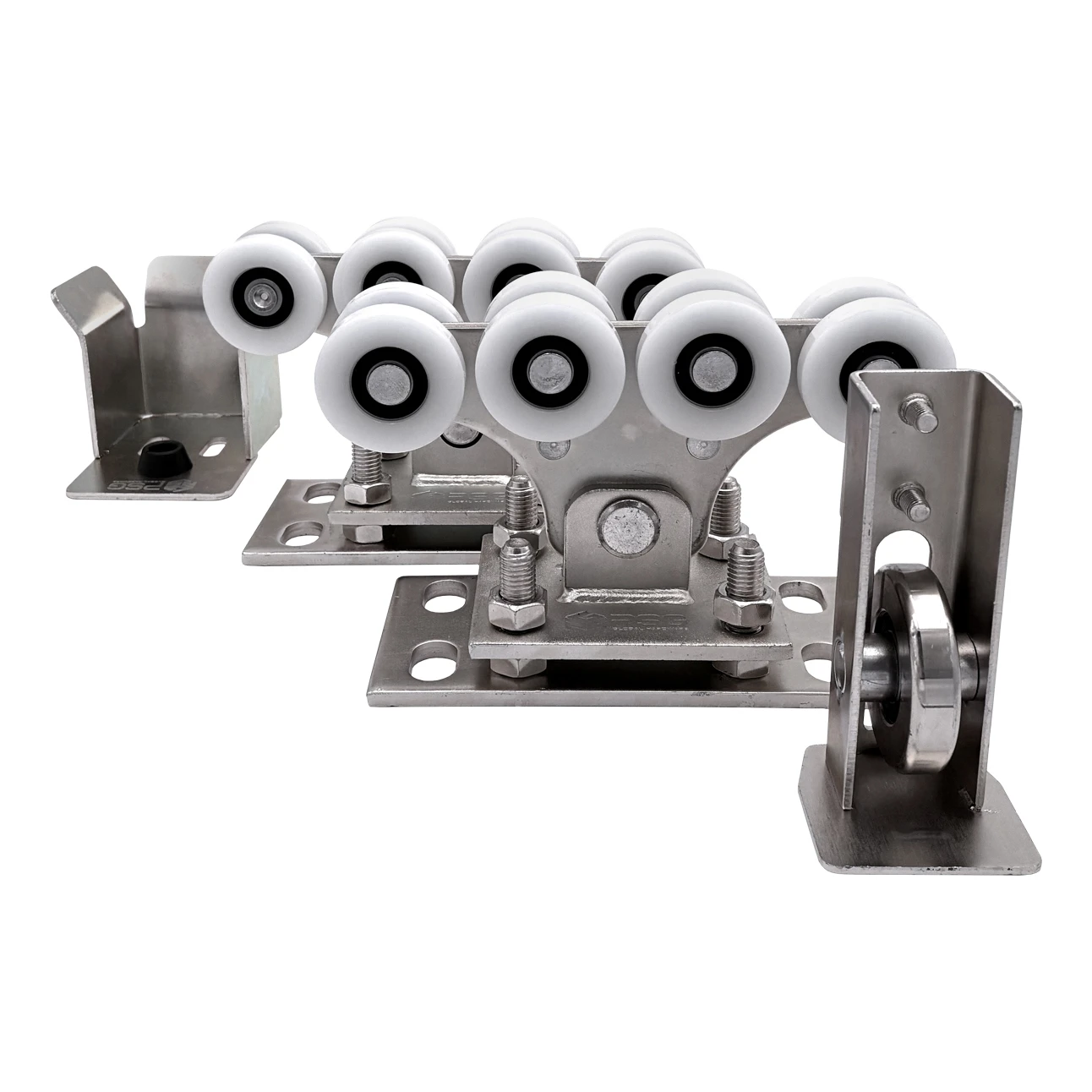

Das Set stellt eine vollständige Ausstattung des Laufsystems für ein freitragendes Schiebetor dar — es genügt, die Elemente am Fundament und am Pfosten zu montieren, um ein voll funktionsfähiges Schiebesystem zu erhalten.

Laufwagen — das Herzstück des Systems

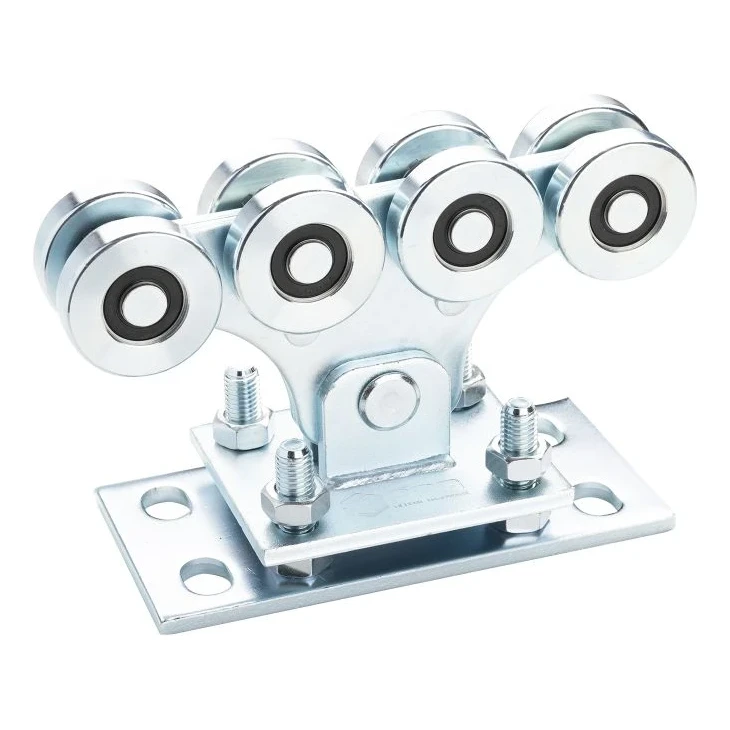

Die zwei Laufwagen übernehmen die Führung und Abstützung des Torflügels. Jeder ist mit 8 Kunststoffrollen auf zwei Ebenen ausgestattet, was eine gleichmäßige Führung und Stabilisierung des Flügels gewährleistet. Die Kunststoffrollen laufen leise und benötigen keine häufige Schmierung, während die Kugellager 6201 RS mit Gummidichtung niedrigen Rollwiderstand und Schutz vor Verschmutzungen garantieren.

Technische Daten des Laufwagens

• Konstruktionsmaterial: galvanisch verzinkter Stahl
• Laufsystem: 8 Kunststoffrollen auf zwei Ebenen
• Lager: Kugellager 6201 RS
• System: 68×68 mm
• Grundplattenabmessungen: 200 × 100 × 8 mm
• Gesamtbreite des Rollensystems: 48 mm
• Rollenlaufkreisdurchmesser: 56 mm
• Rollenaussendurchmesser: 60 mm
• Breite einer einzelnen Rolle: 14,5 mm
• Stärke des Mittelträgers: 10 mm
• Gewinde der Regulierschrauben: M14
• Stärke der Grundplatten: 2 × 8 mm
• Laufwagenhöhe: 157 mm
• Rollendurchmesser: 68 mm

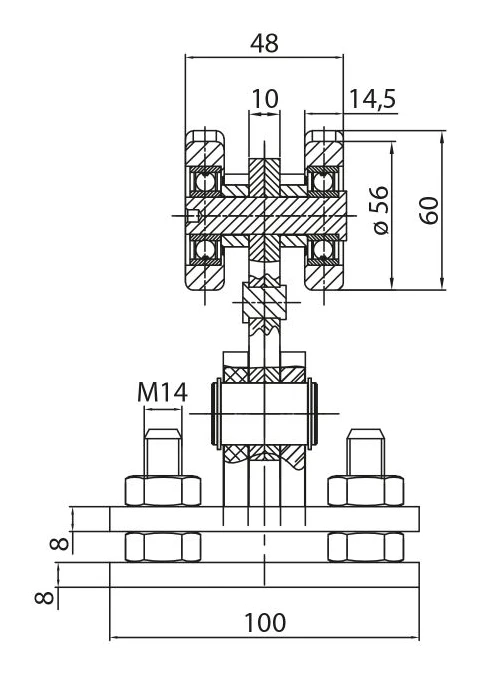

Die Maßzeichnung zeigt einen Schnitt des Laufwagens mit den wichtigsten Abmessungen. Die zweireihige Rollenanordnung sorgt für optimale Kraftverteilung, und die doppelte Grundplatte mit Einstellung über M14-Schrauben ermöglicht eine präzise Höhen- und Loteinstellung des Torflügels nach der Montage.

Auflaufrolle — Stabilisierung und Schutz

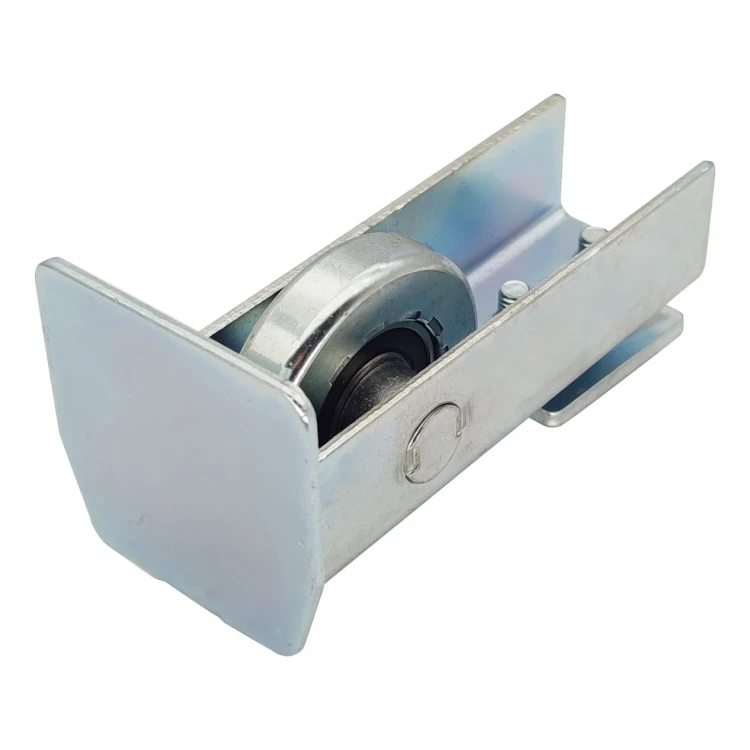

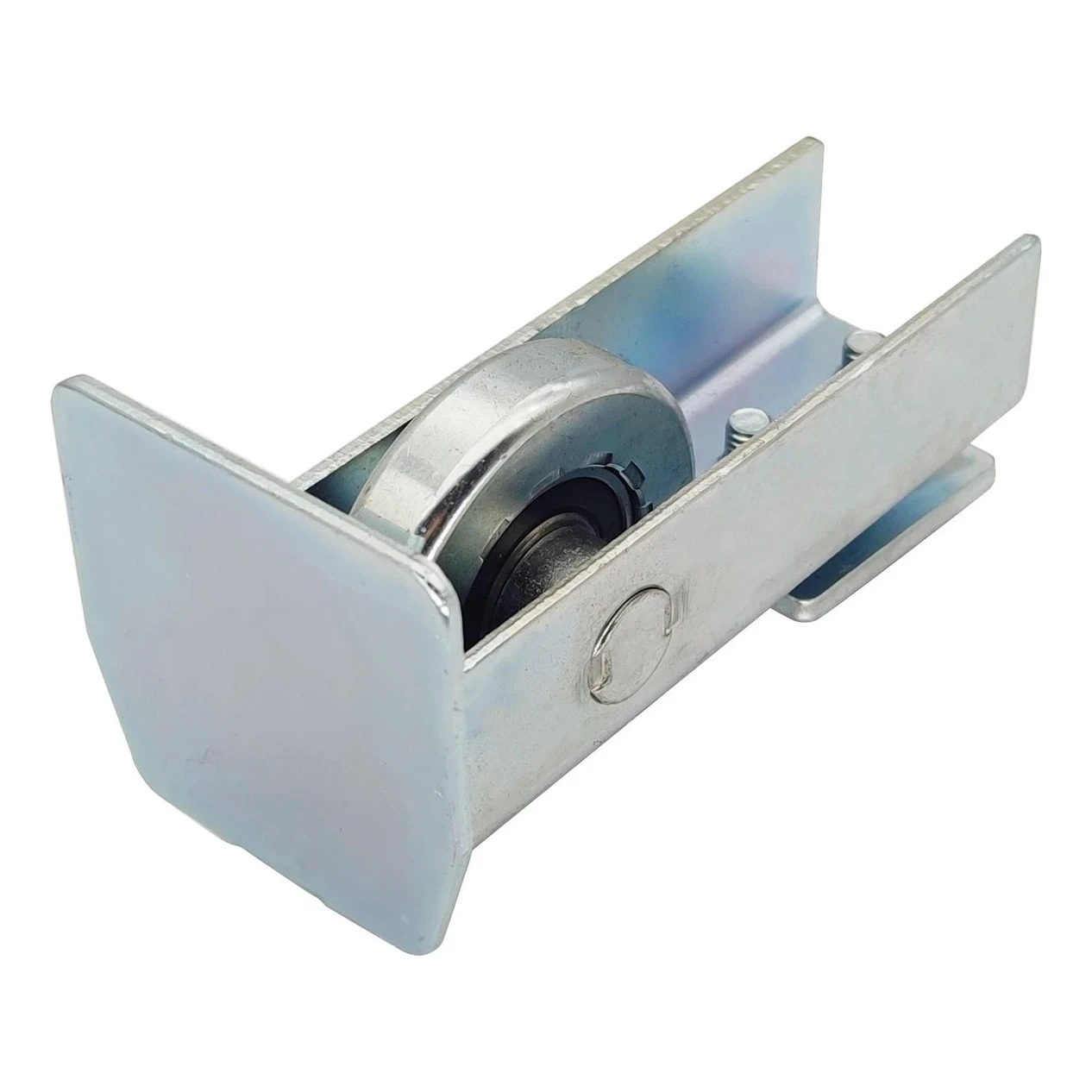

Die Auflaufrolle wird am Anfang der freitragenden Schiene montiert. Ihre verzinkte Stahlkonstruktion nimmt einen Teil der Last auf und stabilisiert den Torflügel, was den Betrieb des Tores verbessert. Sie arbeitet mit dem Auflaufhalter am Pfosten zusammen, was sicheres Schließen erleichtert und Vibrationen reduziert. Die Auflaufrolle vermindert zudem den Verschleiß der Laufwagen und minimiert in der Wintersaison den Einfluss von Schnee und Eis auf den Torbetrieb.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt — Korrosionsschutz

Auflaufhalter — präzises Schließen

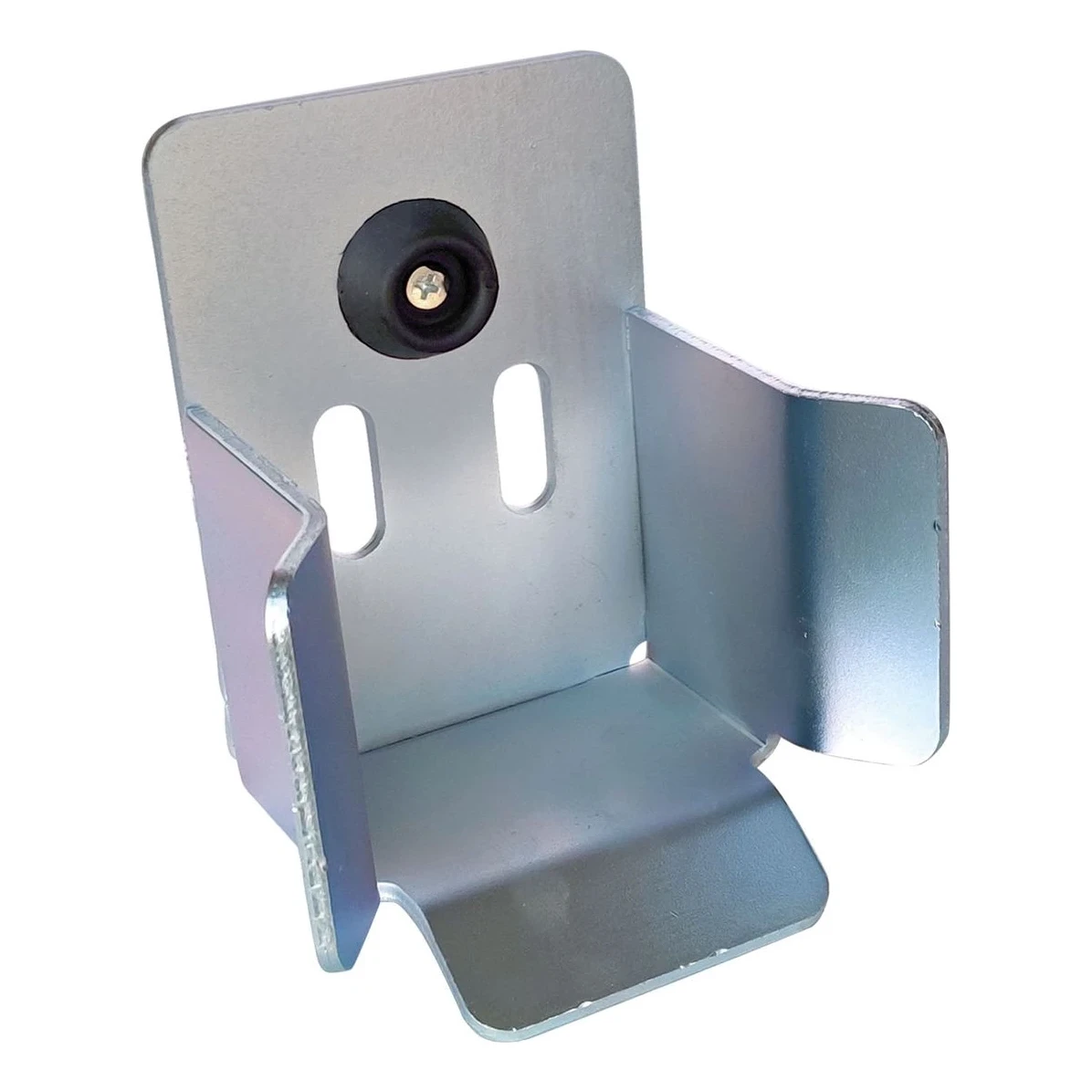

Die Auflaufaufnahme führt den Torflügel und verbessert die Stabilität des gesamten Systems. Die Montage ist schnell und einfach — das Element wird am unteren Teil des abschließenden Pfostens angeschraubt. Zusammen mit der Auflaufrolle bildet es ein Set, das den Torflügel zum Pfosten führt, sicheres Schließen erleichtert und Vibrationen reduziert. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der das Einfahren des Torflügels dämpft.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt
• Puffer: Gummi — Dämpfung beim Einfahren des Torflügels

Set-Daten

• Gewicht des Sets: 12,934 kg
• Verpackungsvolumen: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilität der Führungsschiene: Schiene 68×68
