Laufwagenpaket mit 5 Rollen für freitragende Schiebetore mit Zubehör

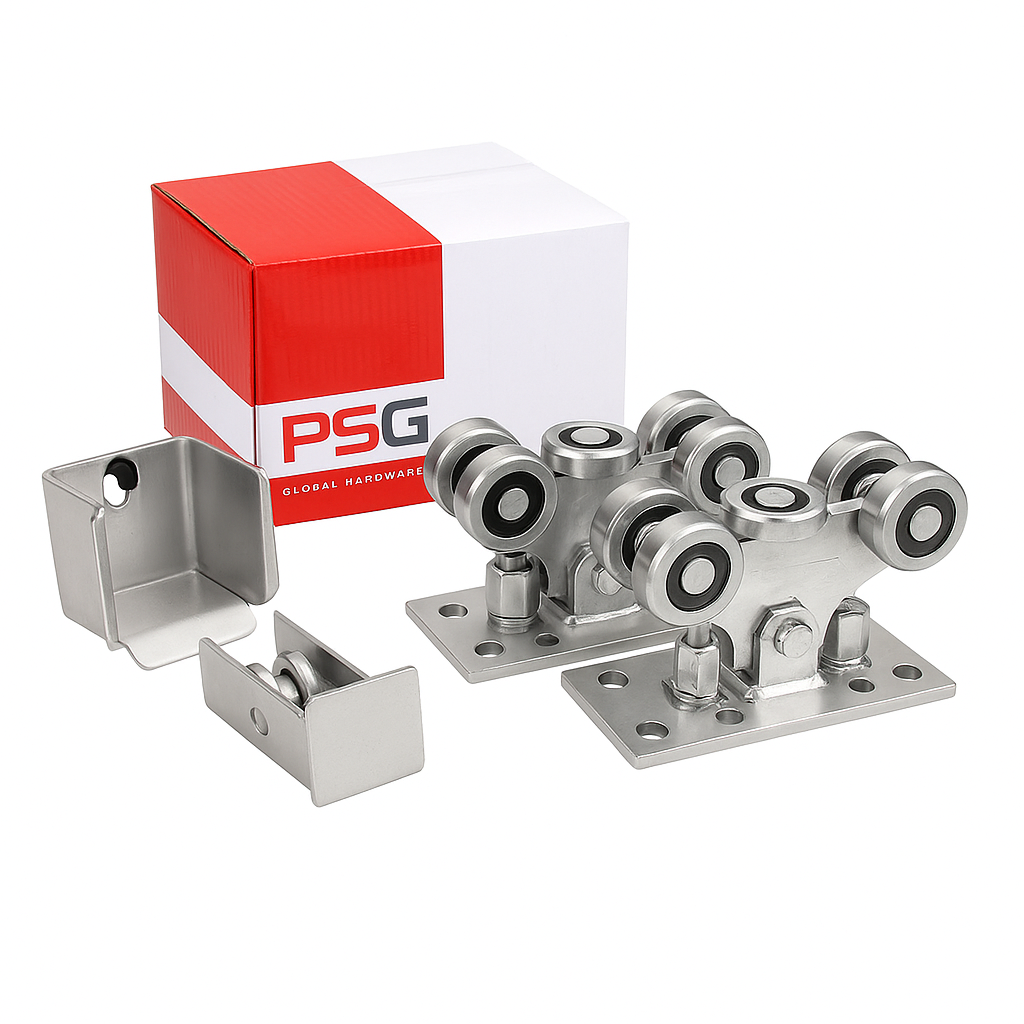

Inhalt des Sets

• Laufwagen mit 5 Metallrollen — 2 Stk.
• Auflaufrolle mit Schutzabschluss — 1 Stk.
• Stahlauflaufhalter mit Gummipuffer — 1 Stk.
• Montageschrauben im Lieferumfang enthalten

Allgemeine Daten des Sets

• Gewicht des Sets: 12,24 kg
• Verpackungsvolumen: 10.500 cm³
• EAN: 5901289674720

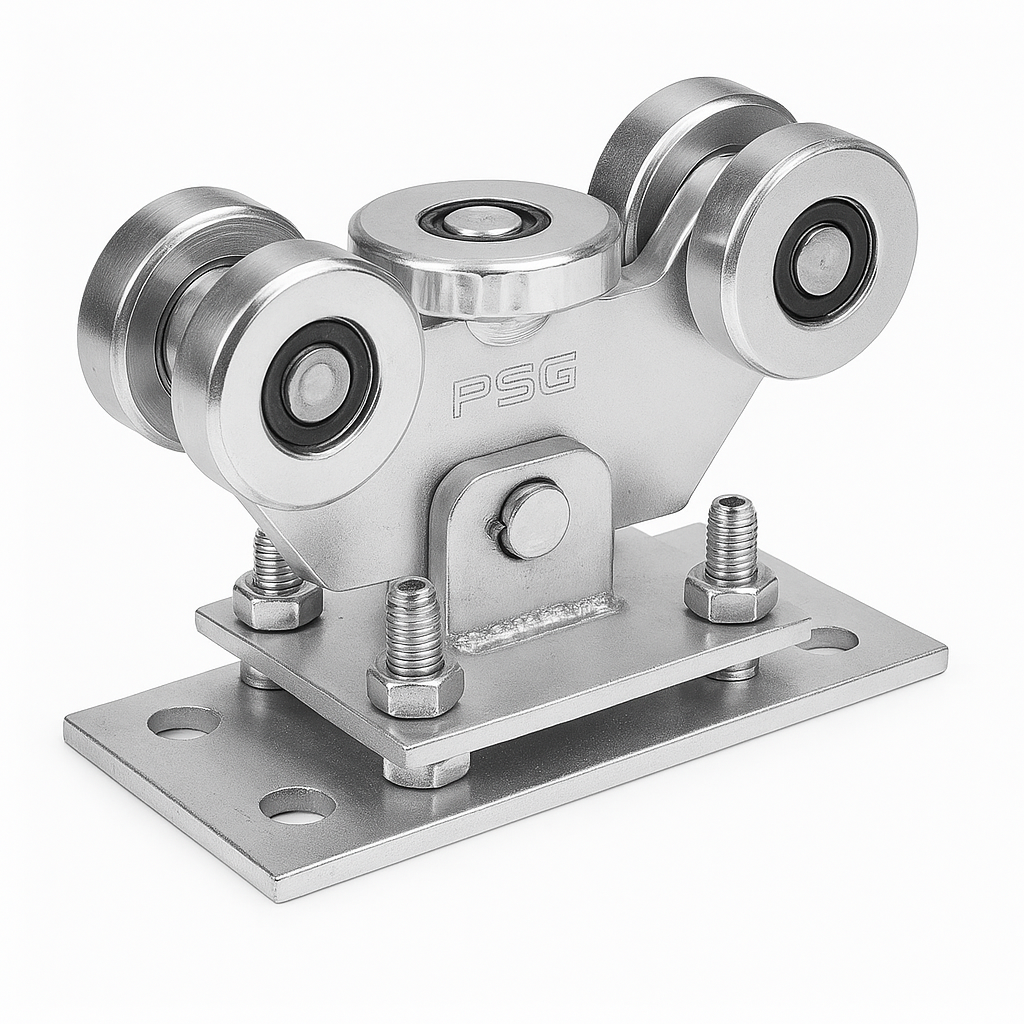

Laufwagen – Aufbau und Funktion

Der Laufwagen ist mit 5 Metallrollen ausgestattet, darunter 1 Horizontalrolle, die eine stabile Führung des Tores auf der Schiene gewährleisten. Die Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden – ermöglicht eine automatische Anpassung an das Schiebetor und gleicht eventuelle Unebenheiten und Abweichungen der Schiene aus. Die Höhe des Laufwagens ist per Schrauben regulierbar, was eine präzise Einstellung des Tores während der Montage erleichtert.

• Anzahl der Rollen: 5 (davon 1 horizontal)
• Konstruktion: pendelnd (Zapfen zur Grundplattenverbindung)
• Höhenverstellung: schraubenbasiert
• Kompatible Schiene: 70×70×4 mm
• Korrosionsschutz: Feuerverzinkung

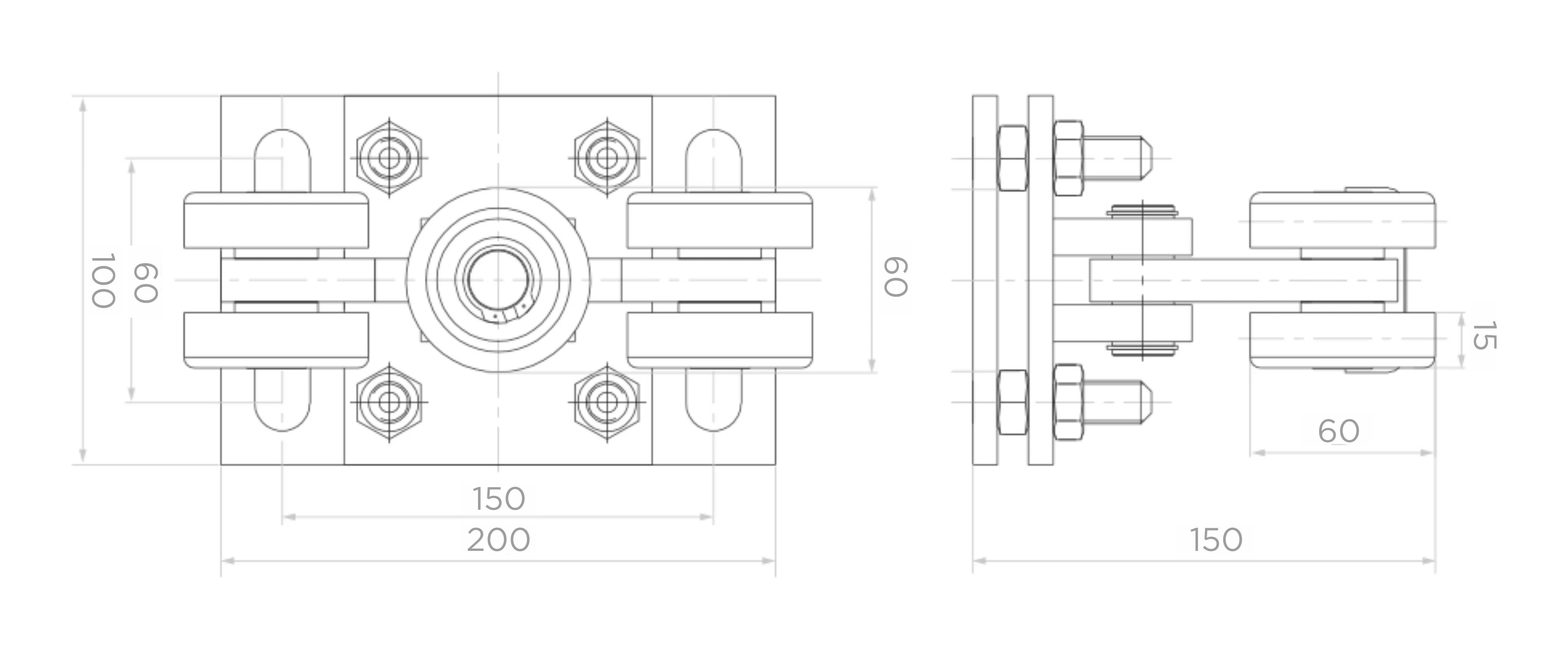

Abmessungen des Laufwagens

• Grundplattenmaß (L × B): 200 × 100 mm
• Lochabstand der Montagebohrungen: 150 × 60 mm
• Gesamthöhe: 150 mm
• Rollenhöhe über der Grundplatte: 60 mm
• Stärke der Montagegrundplatte: 15 mm

Auflaufrolle mit Schutzabschluss

Stählerne Auflaufrolle, die am Anfang der Schiene des freitragenden Schiebetores montiert wird. Sie ist mit einem Schutzabschluss ausgestattet, der das Innere der Schiene vor dem Eindringen von Schnee, Eis und Verschmutzungen schützt – was besonders bei Installationen unter schwierigen Witterungsbedingungen von Bedeutung ist. Montageschrauben sind im Lieferumfang enthalten.

• Material: Stahl
• Kompatible Schiene: 70×70×4 mm
• Schutzabschluss: ja (Schutz vor Schnee und Eis)
• Montageschrauben: im Lieferumfang enthalten
• Korrosionsschutz: Feuerverzinkung

Stahlauflaufhalter

Der Auflaufhalter wird am Torpfosten befestigt und nimmt beim Schließen des Tores die Auflaufrolle auf. Durch diese Konstruktion verteilt sich das Torgewicht auf mehrere Bauteile, was das Tor in der geschlossenen Position stabilisiert und die Lebensdauer der Laufwagen deutlich verlängert. An der Rückwand befinden sich 2 Montagebohrungen sowie ein Gummipuffer zur Dämpfung von Stößen.

• Material: Stahl
• Kompatible Schienen: 70×70×4 mm und 80×80×5 mm
• Montagebohrungen: 2 Stk. (Rückwand)
• Puffer: Gummi
• Korrosionsschutz: Feuerverzinkung

Ermittlung des Laufwagenabstands in der Achse

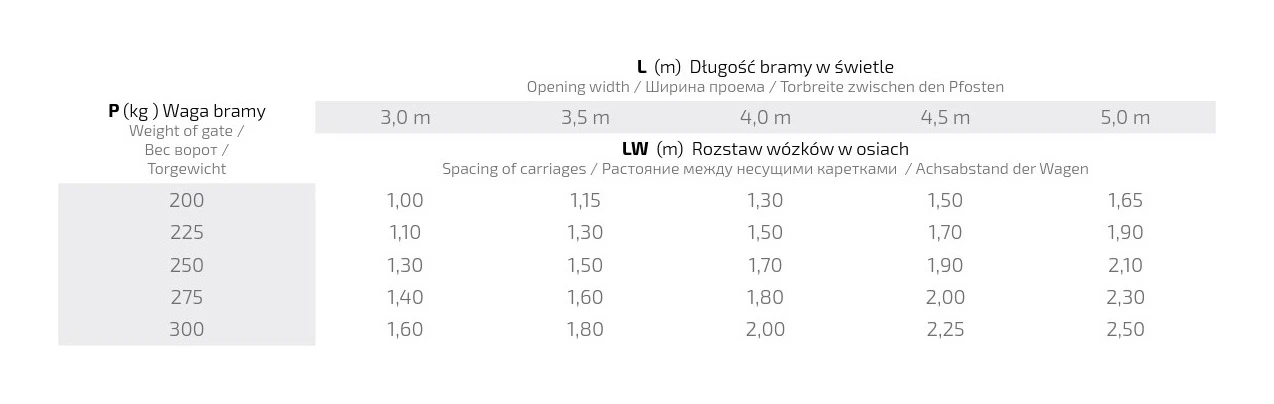

Der korrekte Laufwagenabstand (LW) hängt von der lichten Torbreite (L) sowie dem Torgewicht (P) ab. Die nachfolgende Tabelle zeigt die empfohlenen Abstände der Laufwagen in Metern, die einen optimalen Betrieb und eine lange Lebensdauer des Systems gewährleisten:

• Torgewicht 200 kg: Abstand von 1,00 m (L=3,0 m) bis 1,65 m (L=5,0 m)
• Torgewicht 225 kg: Abstand von 1,10 m (L=3,0 m) bis 1,90 m (L=5,0 m)
• Torgewicht 250 kg: Abstand von 1,30 m (L=3,0 m) bis 2,10 m (L=5,0 m)
• Torgewicht 275 kg: Abstand von 1,40 m (L=3,0 m) bis 2,30 m (L=5,0 m)
• Torgewicht 300 kg: Abstand von 1,60 m (L=3,0 m) bis 2,50 m (L=5,0 m)

In der Tabelle enthaltene lichte Torbreiten: 3,0 m, 3,5 m, 4,0 m, 4,5 m und 5,0 m.

Alle Komponenten des Sets sind feuerverzinkt, was einen wirksamen Korrosionsschutz und eine langlebige Nutzung sowohl bei Inneninstallationen als auch bei Anlagen mit wechselnden Witterungsbedingungen gewährleistet. Das vollständige Paket ermöglicht es dem Installationsbetrieb, das gesamte Zubehör in einer einzigen Position zu bestellen – ohne das Risiko, eine Komponente zu vergessen.
