Lochplatte Balkenschuh PP 29 60x120x2,0 mm
Leave feedback on the product
Zimmermannverbinder 60×120 mm aus Blech DX51D + Z275, Stärke 2 mm, mit 18 Bohrungen ø5 mm. Zinkbeschichtung Z275 bietet Korrosionsschutz. Für die Montage von Dachbindern und Dachstühlen.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-362
Produkteigenschaften
[PIM] Łączniki #79
- Blechstärke [mm] 2
- Verbindertyp Lochplatte
- Material Stahl
- Gewindeart M10
- Länge [mm] 6
- Beschichtung Schwarz eloxiert
Beschreibung

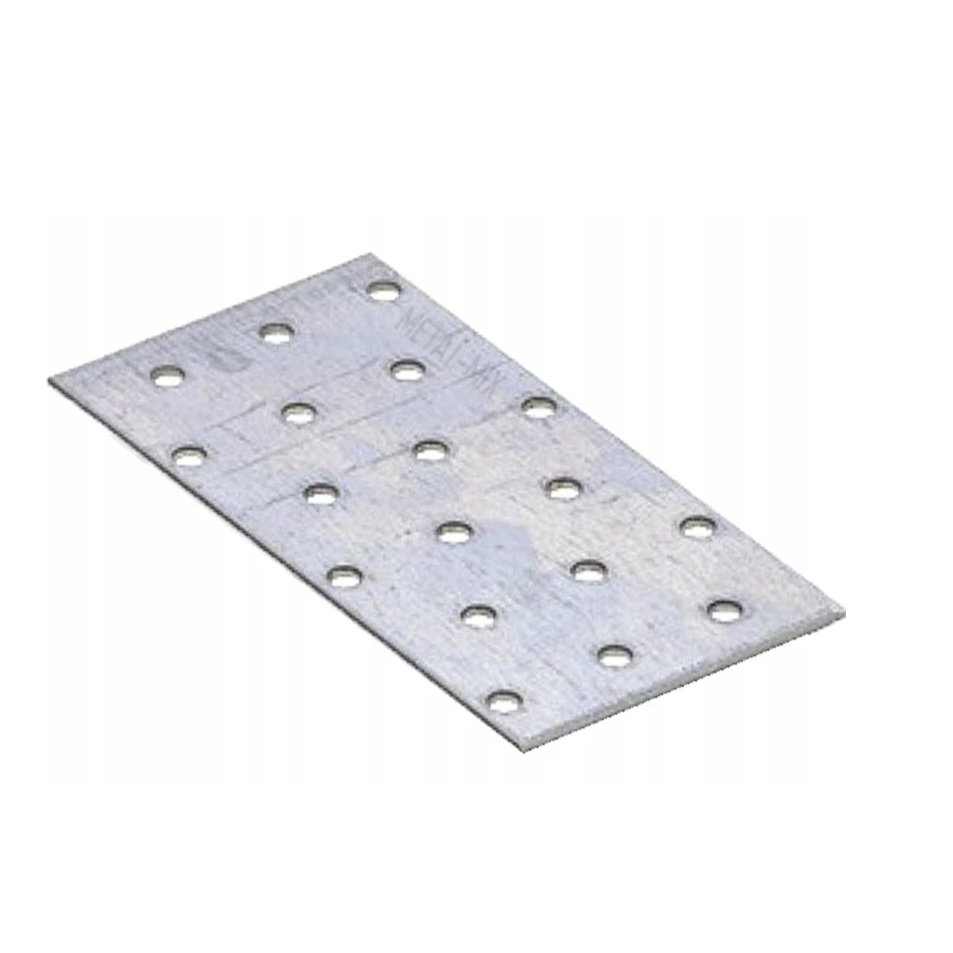

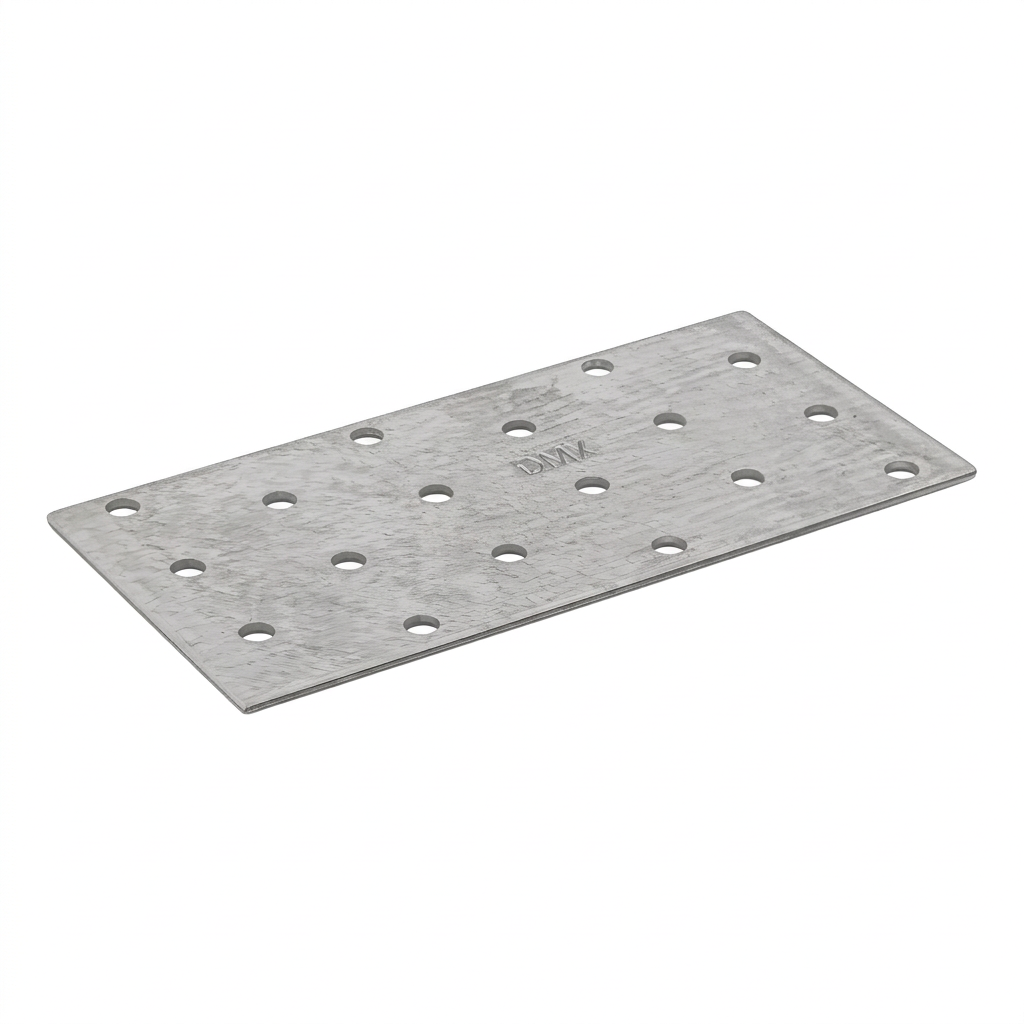

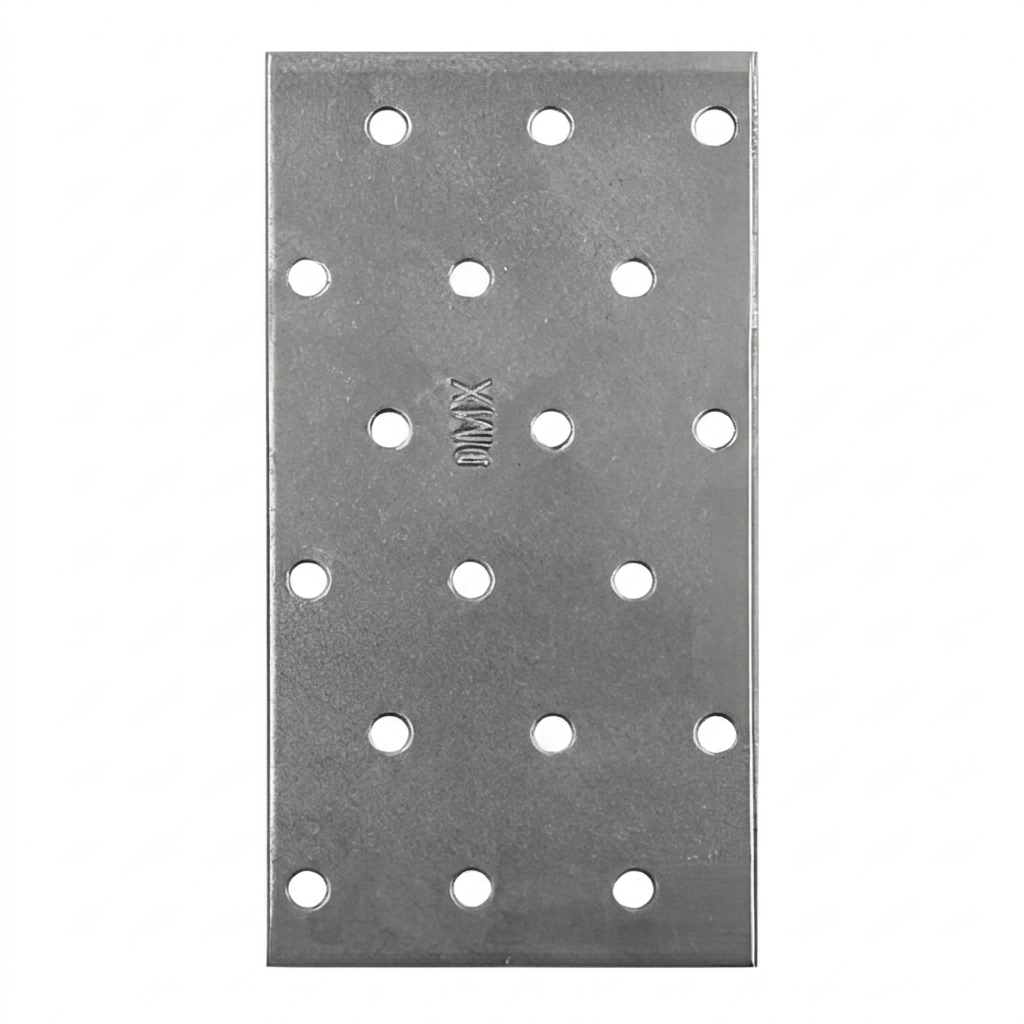

Lochplatte PP 29 60×120×2 mm – verzinkter Zimmereiverbinder
Lochplatte 60×120 mm ist ein robuster Zimmereiverbinder für professionelle Verbindungen in Holzkonstruktionen. Dank 18 Bohrungen mit einem Durchmesser von 5 mm, die gleichmäßig über die Blechfläche verteilt sind, ermöglicht sie sowohl einfache als auch komplexe Zimmereiknoten – überall dort, wo die Seitenflächen der zu verbindenden Elemente in einer Ebene liegen.
Die Platte ist aus Stahlblech DX51D + Z275 mit einer Stärke von 2 mm gefertigt, was eine hohe mechanische Tragfähigkeit und Dauerhaftigkeit der Verbindungen gewährleistet. Die Zinkbeschichtung Z275 (275 g/m²) bietet wirksamen Korrosionsschutz, sodass der Verbinder auch unter erhöhter Luftfeuchtigkeit eingesetzt werden kann – typische Bedingungen bei Dachkonstruktionen.

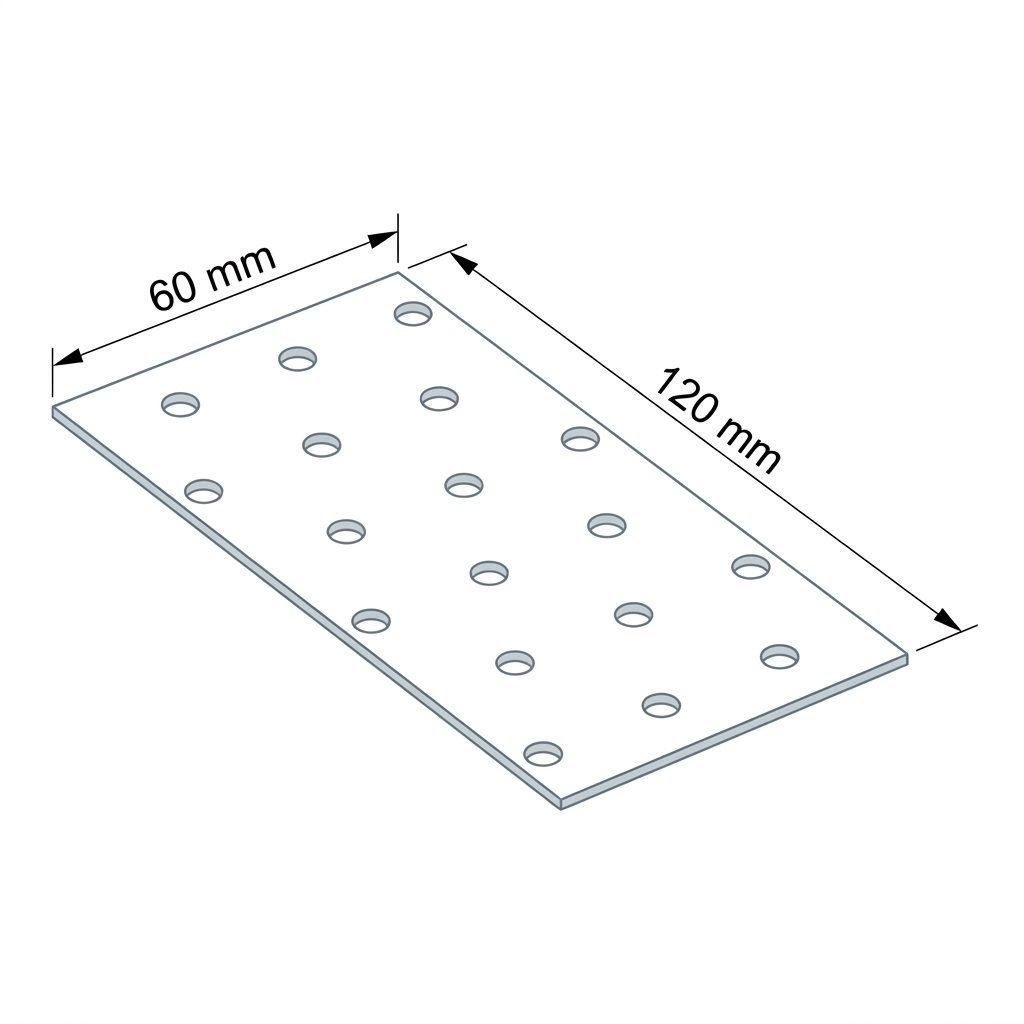

Technische Parameter
- Länge: 120 mm
- Breite: 60 mm
- Blechstärke: 2 mm
- Material: Stahl DX51D + Z275
- Korrosionsschutz: Feuerverzinkung (Z275)
- Anzahl der Bohrungen: 18 Stk.
- Bohrungsdurchmesser: ø5 mm
- Plattenoberfläche: 1,50 dm²
Anwendung

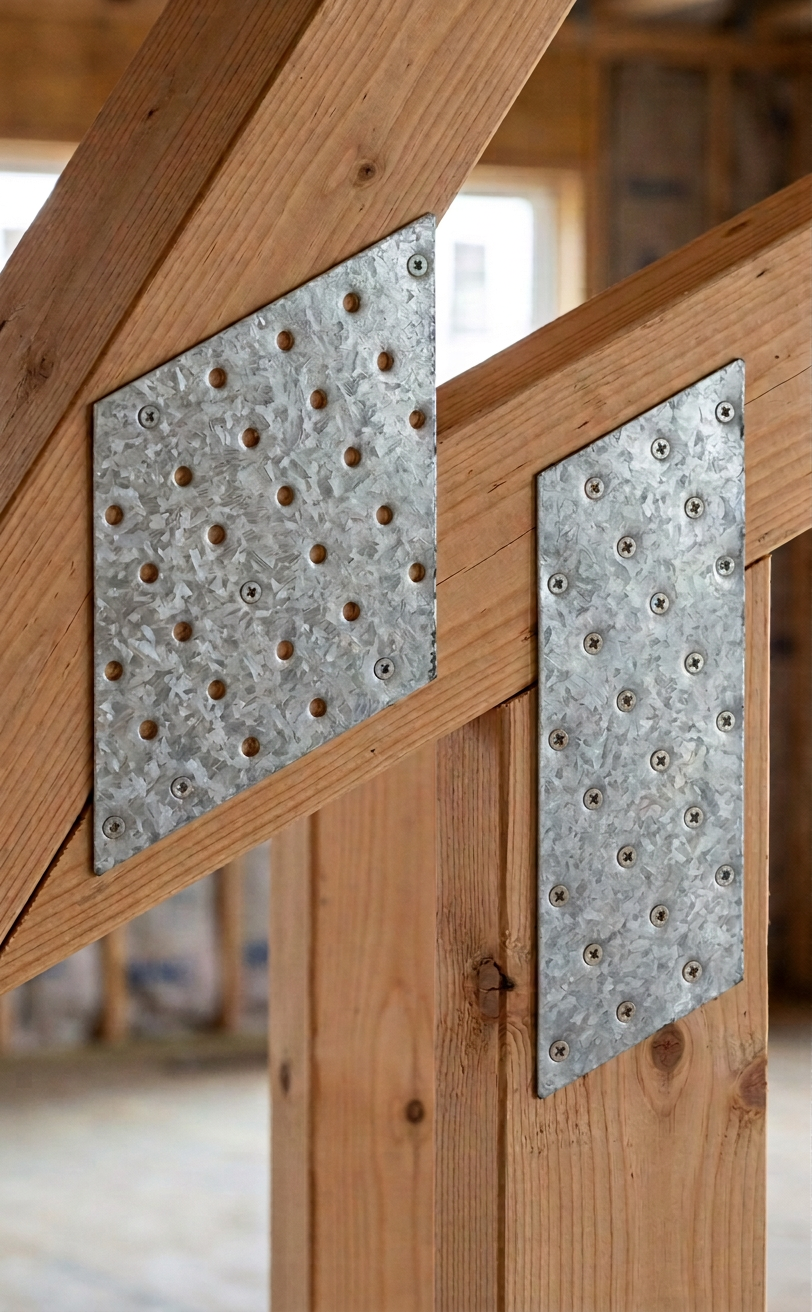

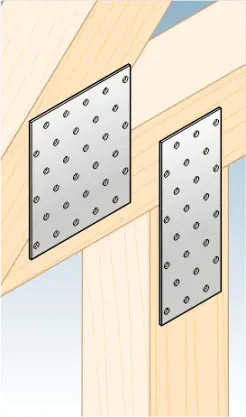

Lochplatten finden breite Anwendung im Holzbau – vor allem bei der Montage von Dachbindern, der Verbindung von Sparren, Mauerlatten, Schwellen und anderen Elementen des Dachstuhls. Die flache Form des Verbinders ermöglicht die Befestigung an Stellen, an denen die Seitenflächen der zu verbindenden Balken in einer Ebene liegen müssen. Die universelle Lochanordnung bietet große Flexibilität bei der Planung von Verbindungen.
Befestigung
Für die fachgerechte Montage der Platte wird die Verwendung von Rillennägeln ø4 mm oder für Verbinder geeigneten Zimmereischrauben empfohlen. Rillennägel bieten durch ihr gerilltes Schaftprofil eine erhöhte Auszugskraft, was besonders bei belasteten Konstruktionsknoten von Bedeutung ist.
Zertifikate und Normen
Das Produkt verfügt über eine Leistungserklärung (DoP), die die Übereinstimmung mit den geltenden Anforderungen an tragende Holzverbinder bestätigt. Damit kann es uneingeschränkt in professionellen Bauprojekten eingesetzt werden, die dokumentierte Tragfähigkeitswerte erfordern.
