Mastschelle (Typ D) verzinkt M6 × 43 × 78 mm, für Rohr 1 1/4"

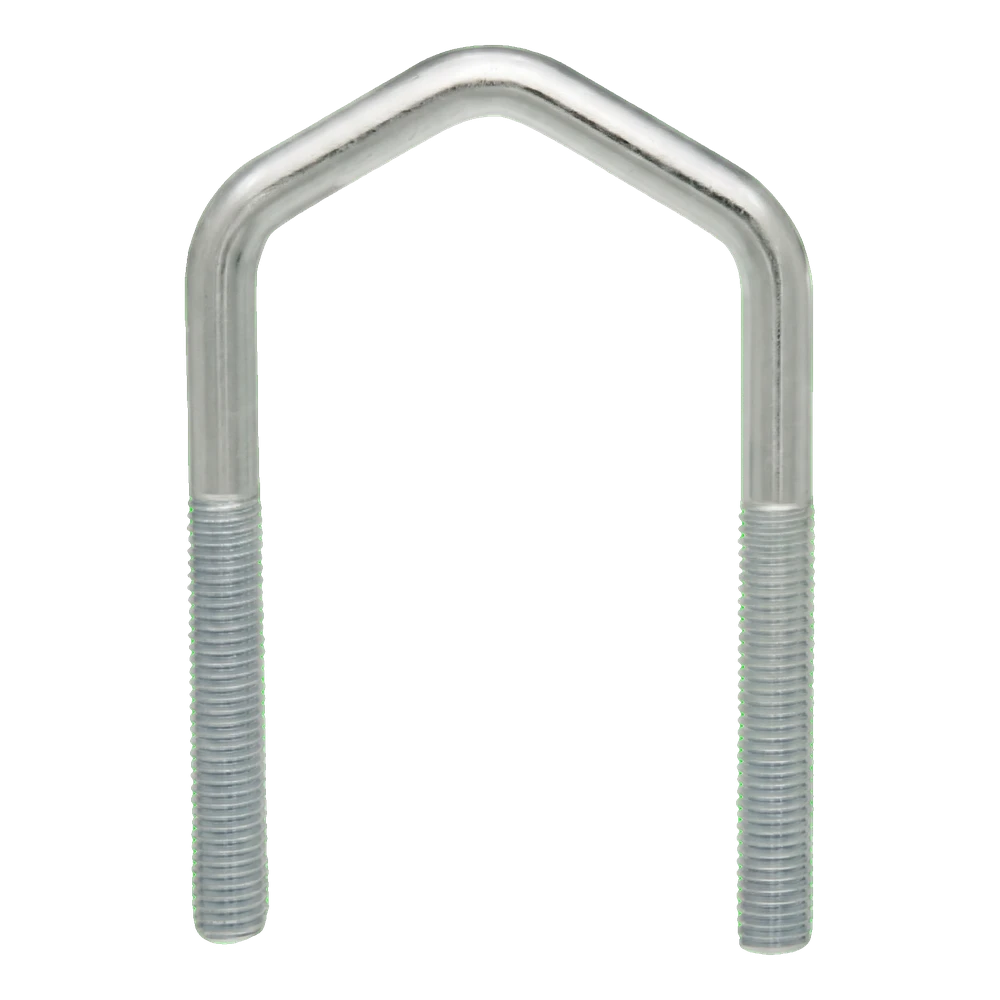

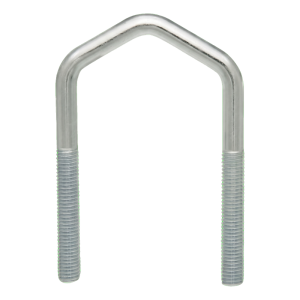

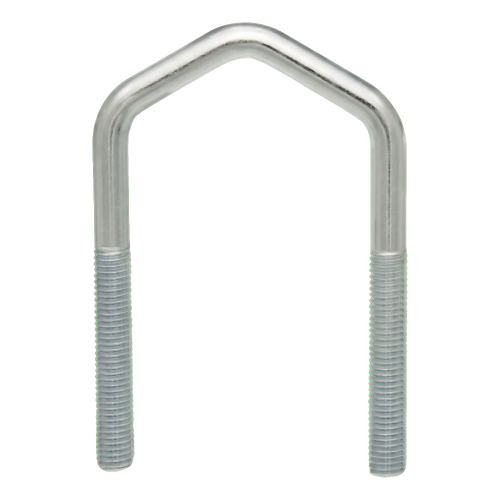

Schelle Typ D mit dachförmiger Biegung aus einem Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Masten; verzinkte Ausführung

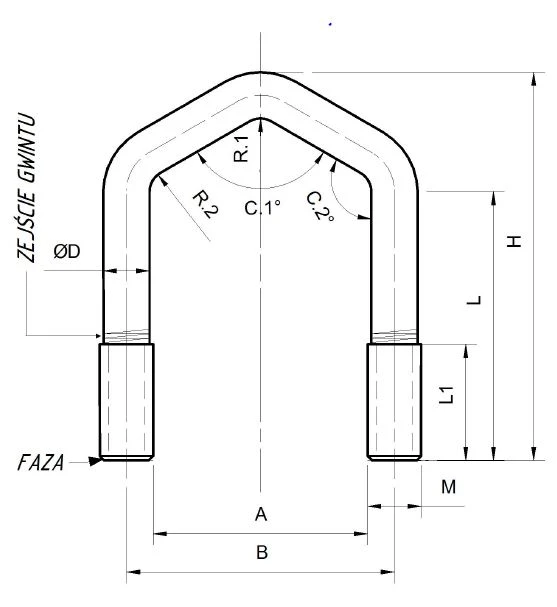

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Rohrbügel Typ D ist eine Schelle mit dachförmiger Biegung aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

Diese Größe ist für ein Rohr der Größe 1 1/4" vorgesehen – prüfen Sie bei der Auswahl den Außendurchmesser des zu befestigenden Rohres. Der lichte Schenkelabstand A beträgt 43 mm. Die Höhe H beträgt 78 mm, die Gewindelänge L1 beträgt 41 mm, und die Gewindegröße ist M6. Dies sind Nennwerte gemäß der Maßbezeichnung des Herstellers. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe. Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohres – der lichte Schenkelabstand beträgt A = 43 mm.
• ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe.
• ✓Ziehen Sie die Muttern M6 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.
