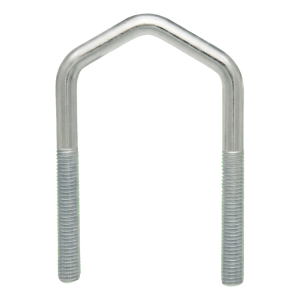

Mastschelle (Typ D) verzinkt M8 × 61 × 108 mm, für 2"-Rohr

Go to Product feedback

Cybant (Rohrschelle) Typ D, verzinkt. Gewinde M8 mit einer Länge von 55 mm, Schenkelabstand 61 mm, Abmessungen M8 × 61 × 108 mm. Für Rohre 2". Gewicht 0,088 kg. Herstellernummer CBTD.8.61(2").

Go to full description
with VAT without VAT
Price € 0,79
incl. 20% VAT

Shipping costs are not included in the price.

stk.
Availability:
Auf Lager (große Menge)
Shipping time: 5 Arbeitstag

Produkteigenschaften

[PIM] cybanty-i-obejmy-do-rur #1017

  • Bügelform Mastschelle (Typ D)
  • Gewindeart M8
  • Rohrgröße [Zoll] 2"

Beschreibung

Rohrbügel Typ D · M8 × 61 × 108 mm · Rohr 2"

Schelle Typ D mit dachförmiger Biegung aus einem Rundstab mit Gewinde an beiden Enden – zur Befestigung von Rohren und Masten; verzinkte Ausführung

M8Gewinde
A = 61 mmLichter Schenkelabstand
2"Rohrgröße
verzinktBeschichtung

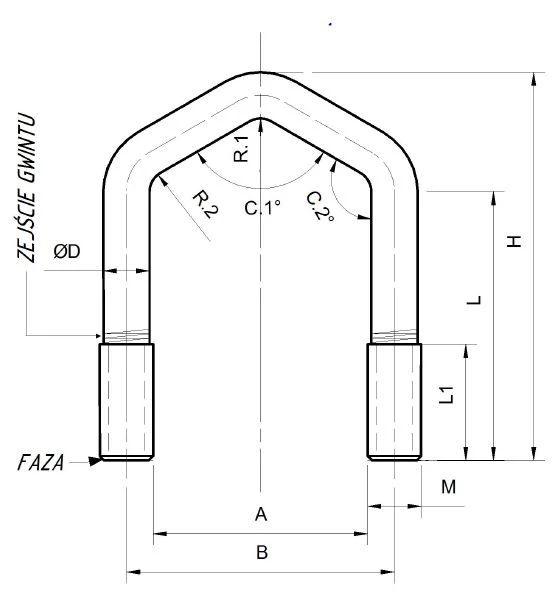

Maßzeichnung des Rohrbügels Typ D M8 × 61 × 108 mm: Gewinde M8, lichter Schenkelabstand A = 61 mm, Höhe H = 108 mm, Gewindelänge L1 = 55 mm
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M8 × 61 × 108 mm. Werte gemäß der Maßbezeichnung des Herstellers.

Auf einen Blick

AnwendungBefestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen
AuswahlFür Rohr 2"; lichter Schenkelabstand A = 61 mm – prüfen Sie den Außendurchmesser des zu befestigenden Rohres
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Ein Rohrbügel Typ D ist eine Schelle mit dachförmiger Biegung aus einem Rundstab mit Gewinde an beiden Enden. Er dient zur Befestigung von Rohren, Masten und Rundstäben an Trägern, Stützen und Konstruktionen.

Diese Größe ist für ein Rohr der Größe 2" vorgesehen – prüfen Sie bei der Auswahl den Außendurchmesser des zu befestigenden Rohres. Der lichte Schenkelabstand A beträgt 61 mm. Die Höhe H beträgt 108 mm, die Gewindelänge L1 beträgt 55 mm, und die Gewindegröße ist M8. Dies sind Nennwerte gemäß der Maßbezeichnung des Herstellers. Führen Sie bei der Montage die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe. Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.

Abmessungen

GewindeM8
Lichter Schenkelabstand A61 mm
Höhe H108 mm
Gewindelänge L155 mm
Rohrgröße2"
HerstellerbezeichnungM8 × 61 × 108 mm
Nennwerte gemäß der Maßbezeichnung des Herstellers.

Werkstoff und Beschichtung

Beschichtungverzinkt
Formdachförmig (Typ D)

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Wählen Sie den Rohrbügel passend zum Außendurchmesser des Rohres – der lichte Schenkelabstand beträgt A = 61 mm.
  • ✓Führen Sie die Schenkel durch die Bohrungen im Untergrund oder in einer Gegenplatte für Rohrbügel derselben Größe.
  • ✓Ziehen Sie die Muttern M8 auf beiden Seiten abwechselnd an, bis der Bügel gleichmäßig am Rohr anliegt.

Wichtig

Abmessungen gemäß der Herstellerbezeichnung. Die Tragfähigkeit der Befestigung hängt vom Untergrund, vom Rohr und von der Anziehkraft ab – sie wird durch die Planung festgelegt.
