Mittelklemme H24 Aluminium 6060 Loch M8 Eloxiert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

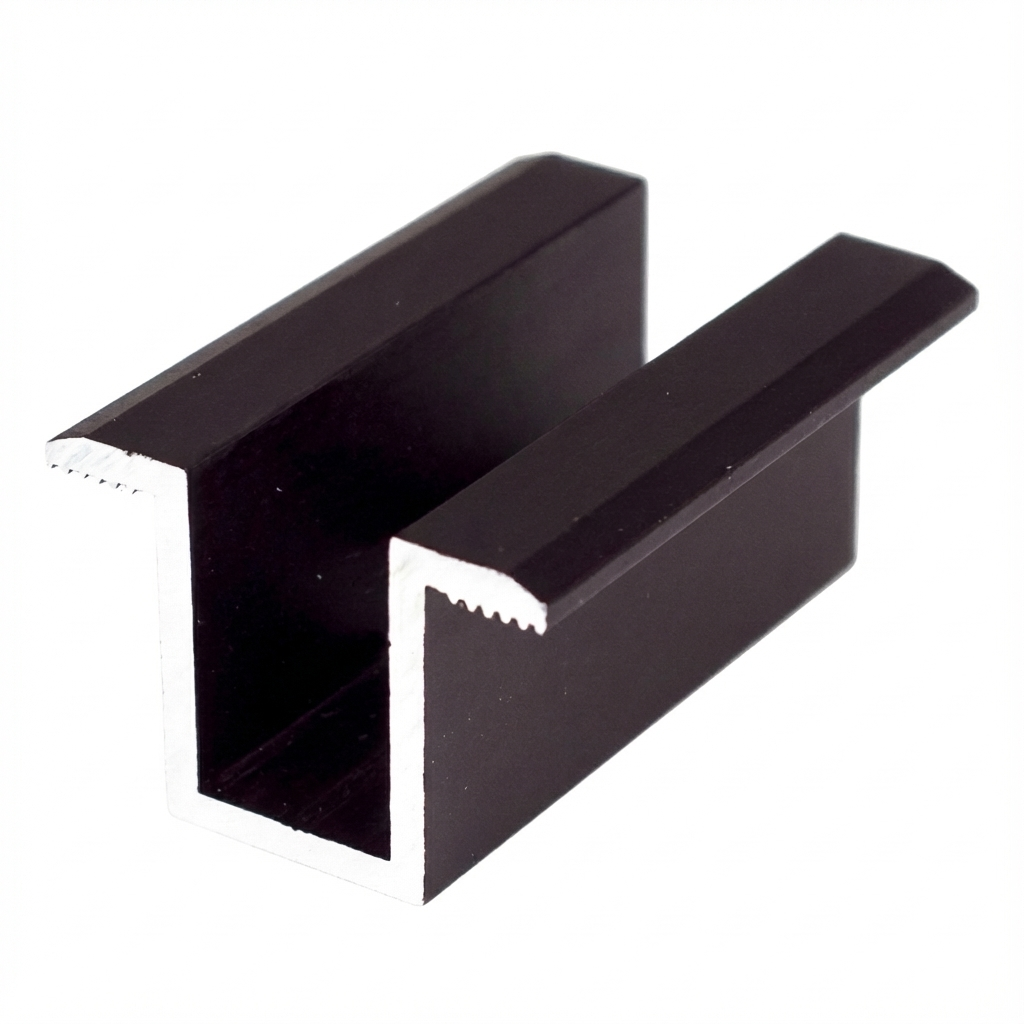

Mittelklemme H24 schwarz
Mittelklemme zur Befestigung zweier benachbarter Photovoltaikmodule. Die Arbeitshöhe von 24 mm ermöglicht die Montage von Paneelen mit einer Rahmenstärke von 30–40 mm. Sie wird sowohl auf Flachdächern als auch auf geneigten Dächern eingesetzt.

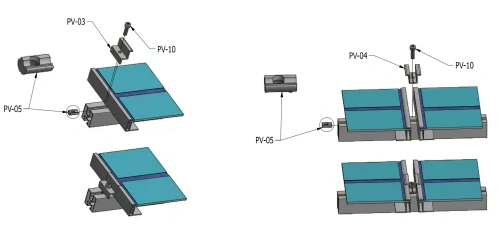

Der Einsatz (T-Nutenstein oder Kugeleinsatz) wird in die Nut des Profils eingesetzt. Durch das Anziehen der Schraube werden beide Paneele gegen das Montageprofil gedrückt. Die Zähne an beiden Seiten der Klemme greifen in die Rahmen der Paneele und sichern diese gegen Verschieben.

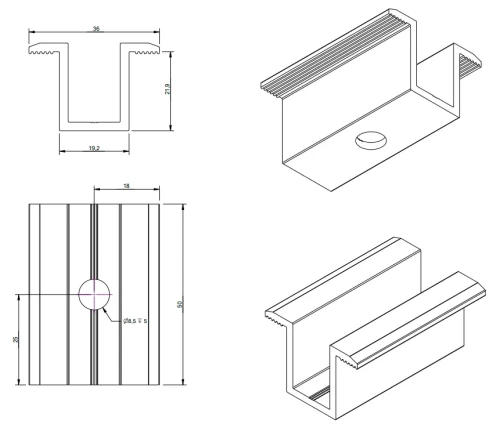

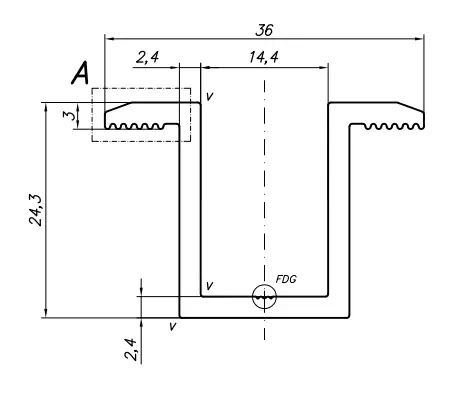

Die Klemme ist aus Aluminium 6060 mit schwarzer Eloxierung gefertigt. Abmessungen: 36 × 24,3 mm, Bohrung Ø8,5 mm.
Die Schraubenlänge entspricht jener der Seitenklemme für die jeweilige Paneeldicke.
Kompatibel mit Profilen für Sechskantschrauben, Profilen mit T-Nut sowie Trapezstegen.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Panelherstellers zu wählen.
Technische Daten
| Klemmentyp | Mittelklemme |
| Panelstärke [mm] | 30-45 |
| Farbe | Schwarz |
| Erdungsstift | Nein |
| Zubehör | Ohne Zubehör |
