Montagewinkel KW 3 50x50x17x2,0 Gelbverzinkt
Leave feedback on the product
Dreidimensionale Platte für Zimmerverbindungen aus Stahl DX51D, Stärke 2 mm, Abmessungen 50×50×17 mm, Feuerverzinkung golden. Traglast 3,33 kN, Zertifikat ETA und CE-Kennzeichnung.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-348
Produkteigenschaften
[PIM] Łączniki #79
- Blechstärke [mm] 2
- Verbindertyp Montagewinkel
- Material Stahl
- Gewindeart M10
- Länge [mm] 6
- Beschichtung Schwarz eloxiert
Beschreibung

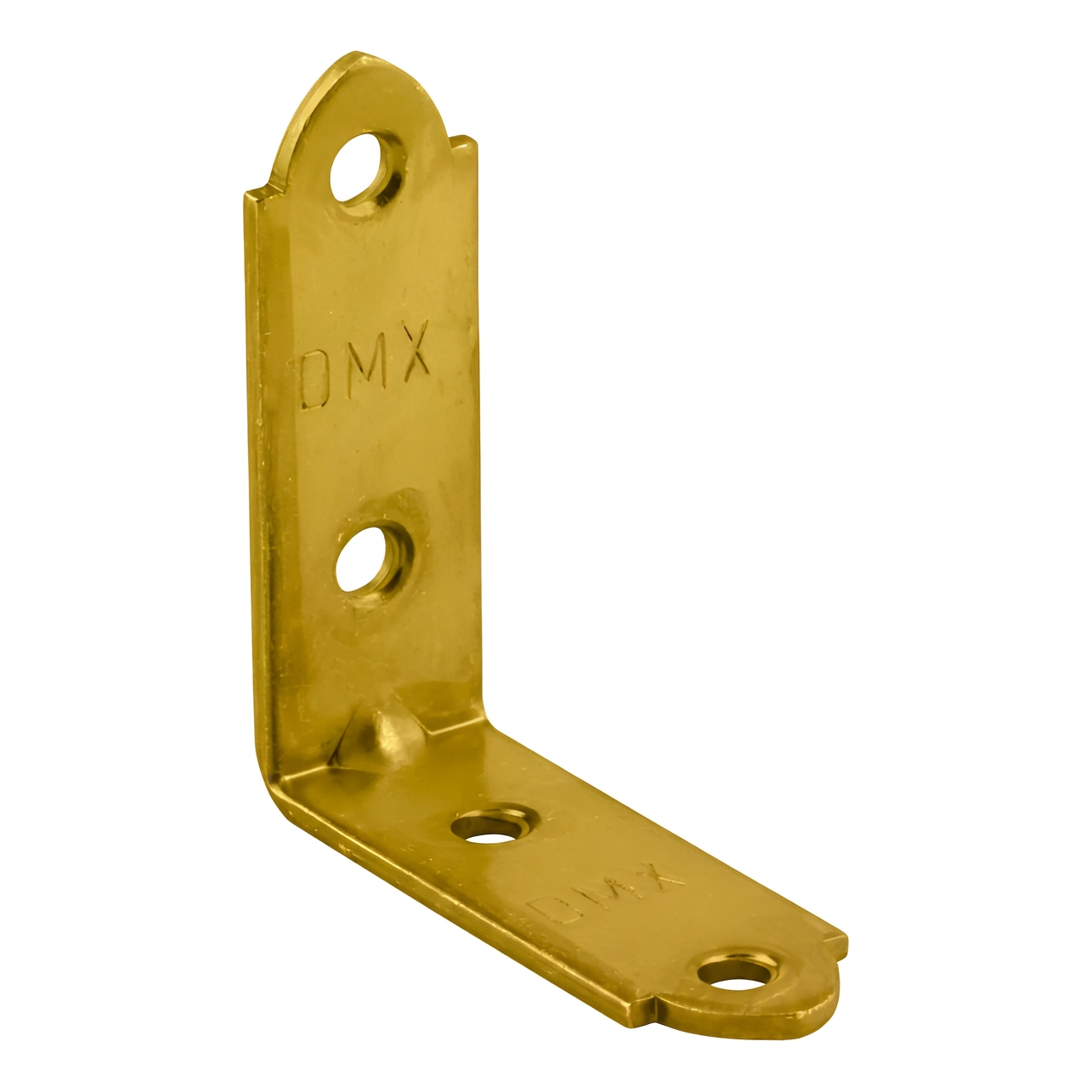

Verstärkter Sickenwinkel 50×50×17 mm Gelbverzinkung
Verstärkter Sickenwinkel ist eine dreidimensionale Nagelplatte für Zimmermannsverbindungen. Dank der kompakten Breite von 17 mm eignet er sich ideal für die Befestigung an schmalen Kanten von Brettern und Platten – überall dort, wo Standardwinkel zu breit sind. Die Sicke im Biegebereich verstärkt die Konstruktion zusätzlich und erhöht die Steifigkeit sowie die Tragfähigkeit der Verbindung.

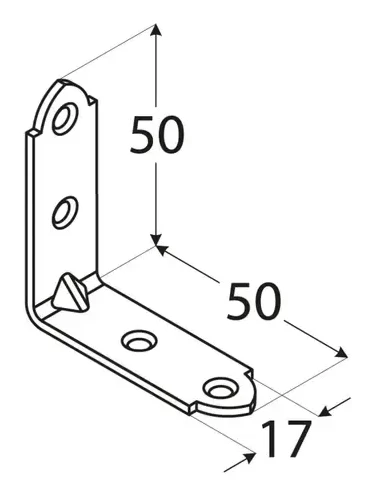

Technische Parameter
- Höhe: 50 mm
- Länge: 50 mm
- Breite: 17 mm
- Blechstärke: 2 mm
- Material: Stahl DX51D
- Korrosionsschutz: galvanische Gelbverzinkung
- Anzahl der Löcher: 4 Löcher ø4,5 mm
- Tragfähigkeit: 3,33 kN
Anwendung und Montage

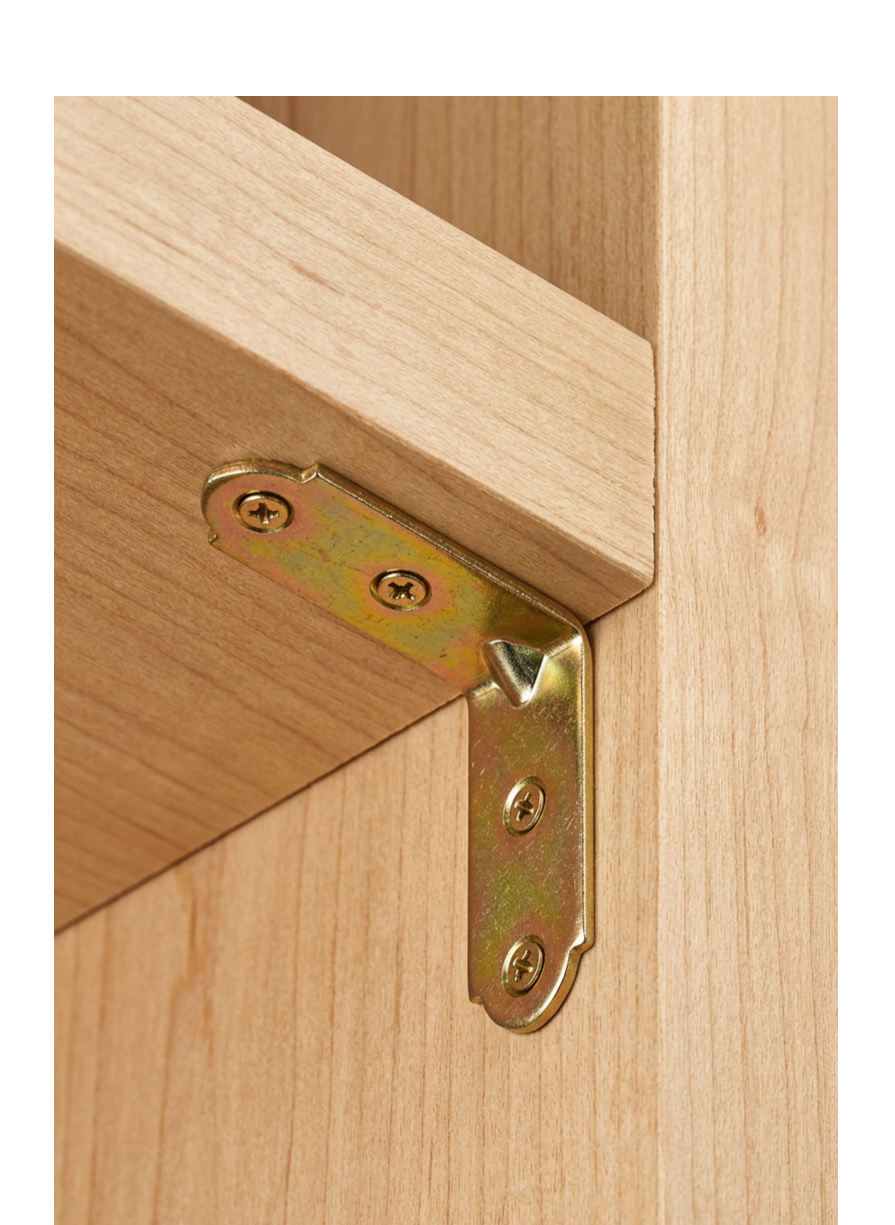

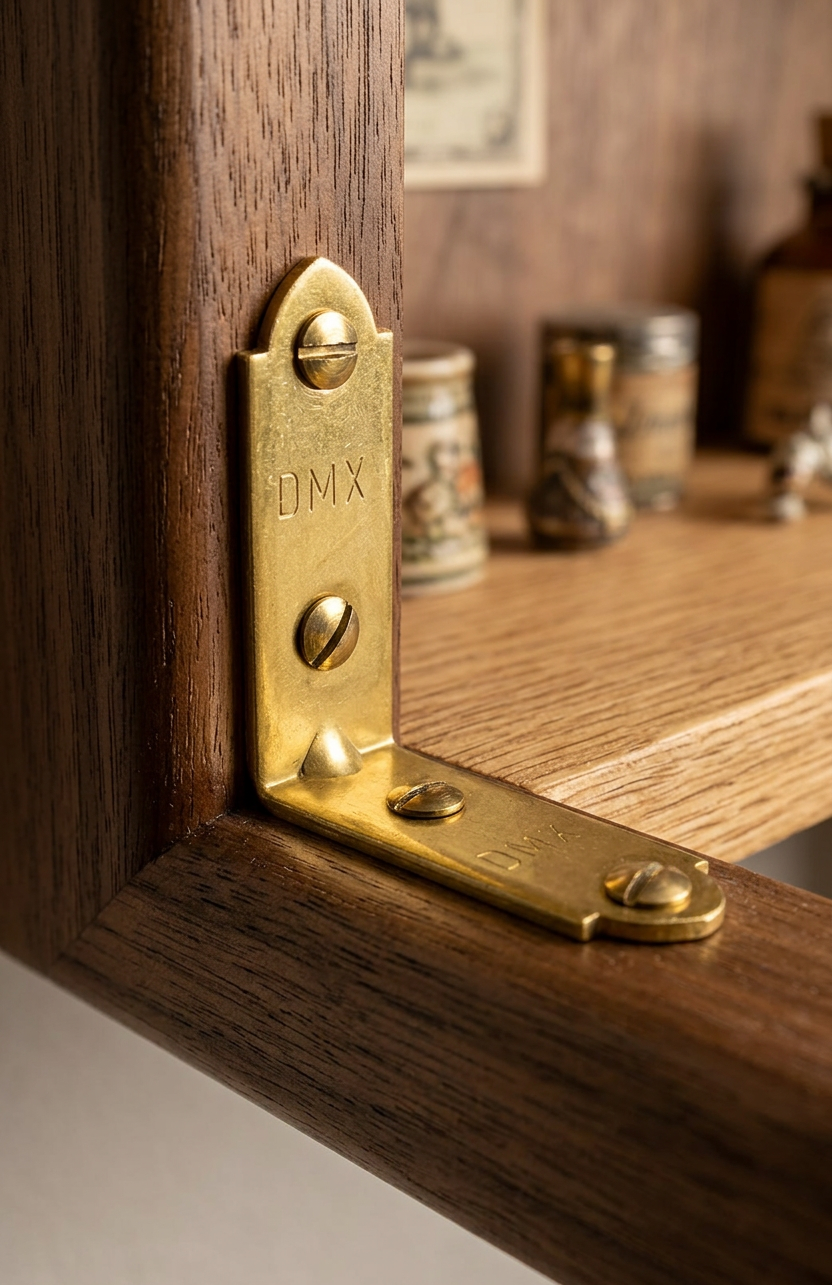

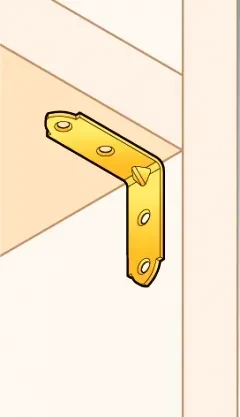

Der Winkel ist für kleinere Tischler- und Möbelarbeiten vorgesehen. Das schmale Profil ermöglicht die Montage an Kanten von Brettern und Platten mit geringer Stärke, was ihn zu einem unverzichtbaren Element beim Bau von Regalen, Rahmen, Kisten und anderen Holzkonstruktionen macht. Die gesickte Form bietet eine höhere Steifigkeit als flache Winkel gleicher Abmessungen.
Für die Montage wird die Verwendung von Ringschaftnägeln ANCHOR ø4 mm, Zimmermannschrauben für Verbinder oder gehärteten Schrauben empfohlen. Die Löcher mit einem Durchmesser von 4,5 mm gewährleisten ausreichend Montagespiel und eine einfache Positionierung der Verbindungselemente.
Zertifikate und Zulassungen
Das Produkt verfügt über eine vollständige Dokumentation, die die Konformität mit den europäischen Qualitätsanforderungen bestätigt. Der Winkel besitzt die Europäische Technische Zulassung (ETA) sowie die CE-Kennzeichnung, was seinen Einsatz in Baukonstruktionen im gesamten Gebiet der Europäischen Union ermöglicht. Darüber hinaus sind die Leistungserklärung sowie das Zertifikat der werkseigenen Produktionskontrolle verfügbar, die die Reproduzierbarkeit der Parameter in jeder Produktionscharge garantieren.
Die galvanische Gelbverzinkung sorgt für ein ästhetisches Erscheinungsbild sowie Korrosionsschutz, weshalb der Winkel auch in exponierten Anwendungen überzeugt – etwa bei sichtbaren Verbindungen von Möbeln oder Innenausstattungselementen.
