Montagewinkel KW 4 75x75x17x2,0 Gelbverzinkt

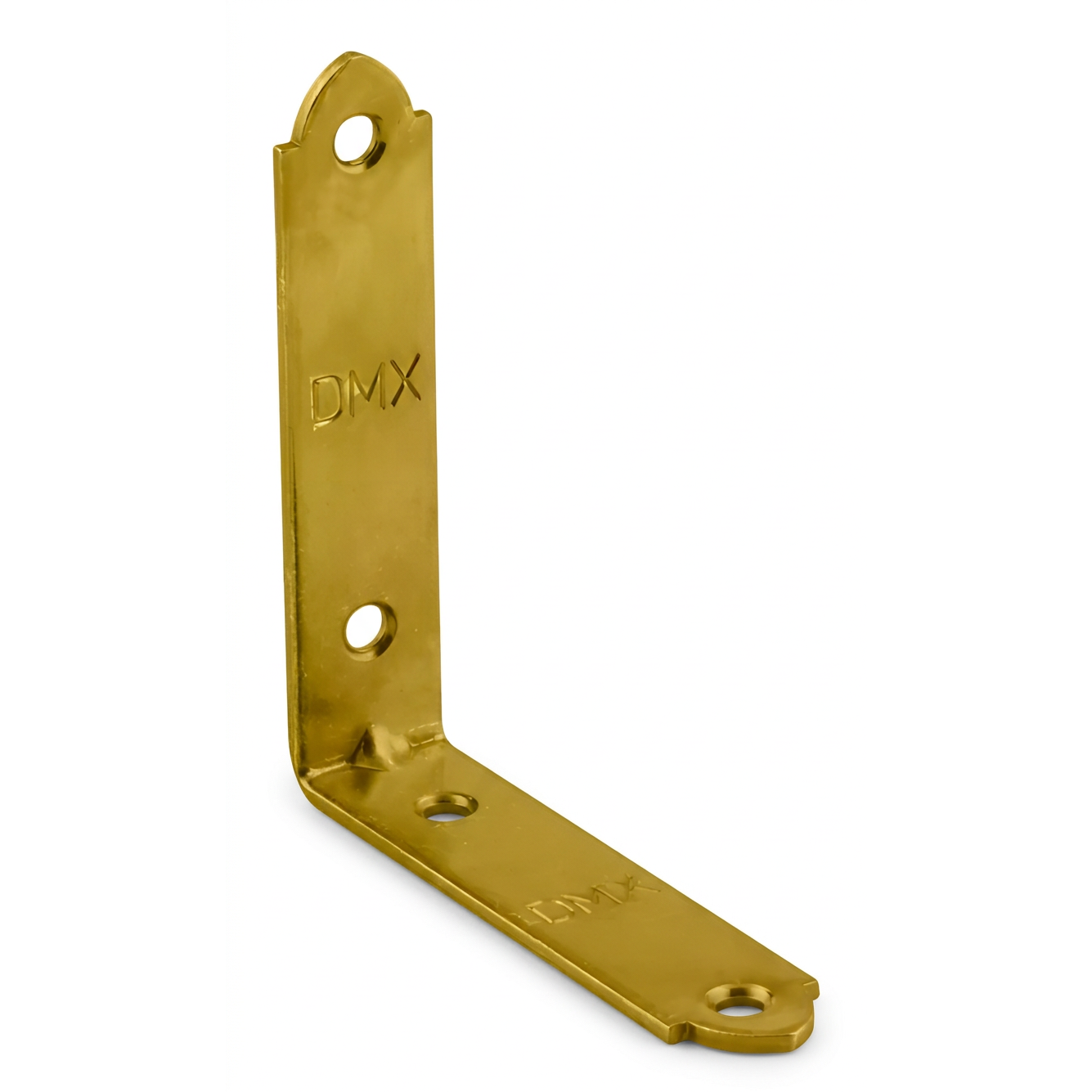

Geprägter verstärkter Winkel 75×75 mm ist eine dreidimensionale Nagelplatte für dauerhafte Zimmermannverbindungen. Durch den Prägeprozess erhält das Element eine erhöhte Steifigkeit und Tragfähigkeit, was zu einer höheren Verbindungsfestigkeit im Vergleich zu flachen Winkeln führt. Die kompakte Breite von nur 17 mm ermöglicht die Montage auch an schmalen Seiten von Brettern und Platten – ideal für präzise Tischler- und Möbelarbeiten.

Der Winkel ist aus Stahl DX51D mit einer Blechstärke von 2 mm gefertigt, was eine hohe mechanische Festigkeit gewährleistet. Die Beschichtung aus goldener Galvanik-Verzinkung bietet wirksamen Korrosionsschutz und ein ansprechendes Erscheinungsbild, sodass sich der Winkel auch für sichtbare Konstruktionsverbindungen eignet.

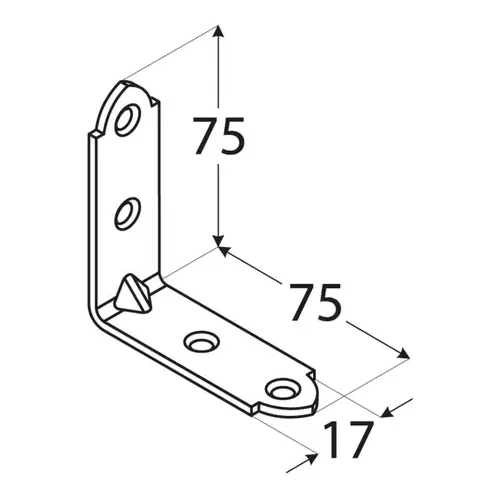

Technische Parameter

• Höhe: 75 mm
• Länge: 75 mm
• Breite: 17 mm
• Blechstärke: 2 mm
• Material: Stahl DX51D
• Korrosionsschutz: goldene Galvanik-Verzinkung
• Anzahl der Löcher: 4 Löcher ø4,5 mm
• Tragfähigkeit: 3,33 kN

Anwendung und Montage

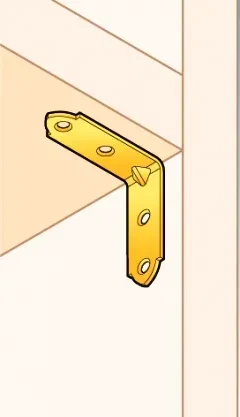

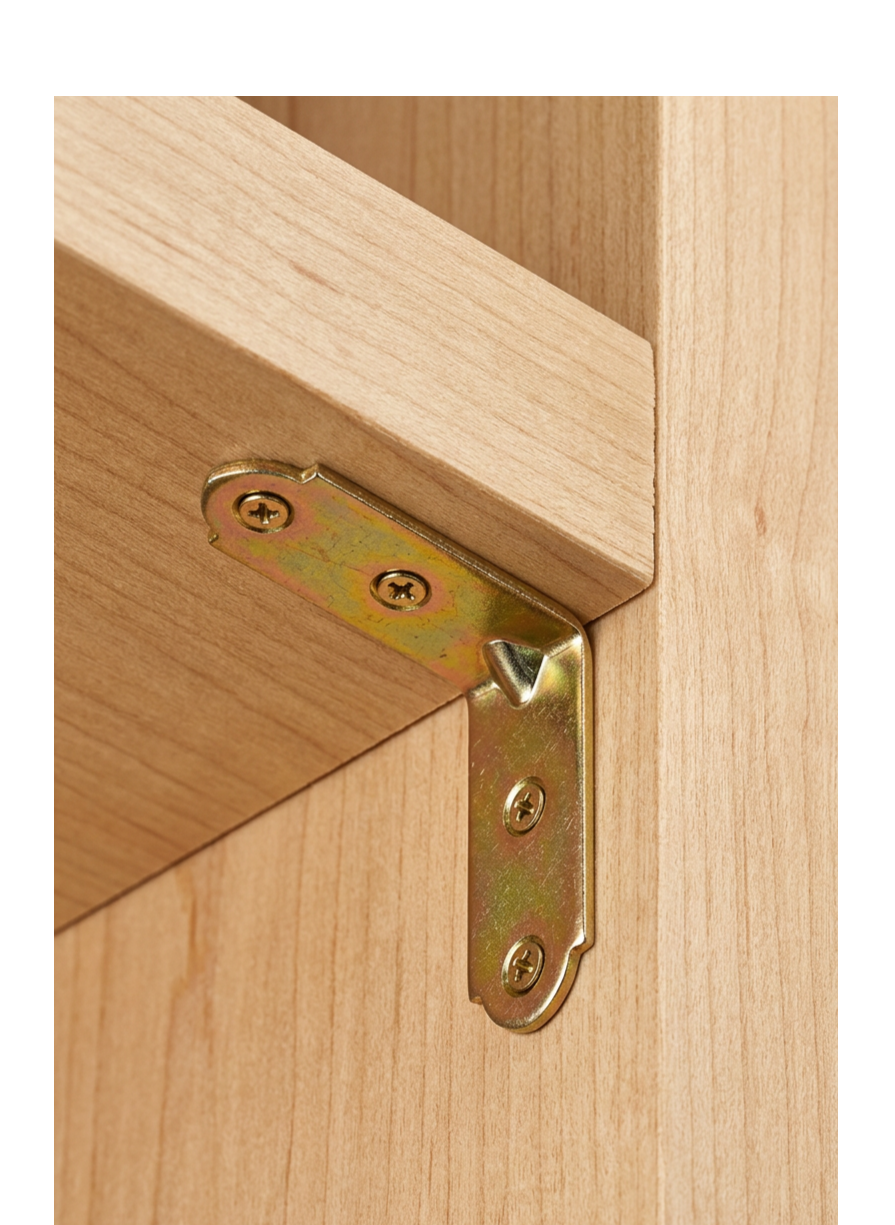

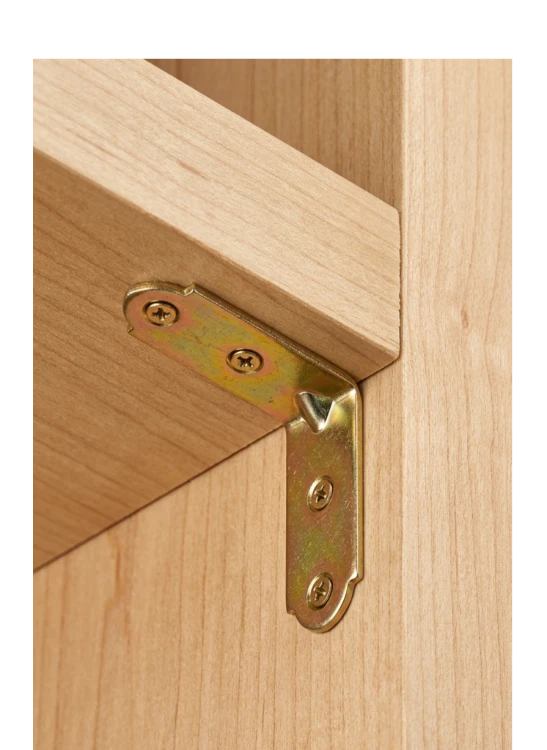

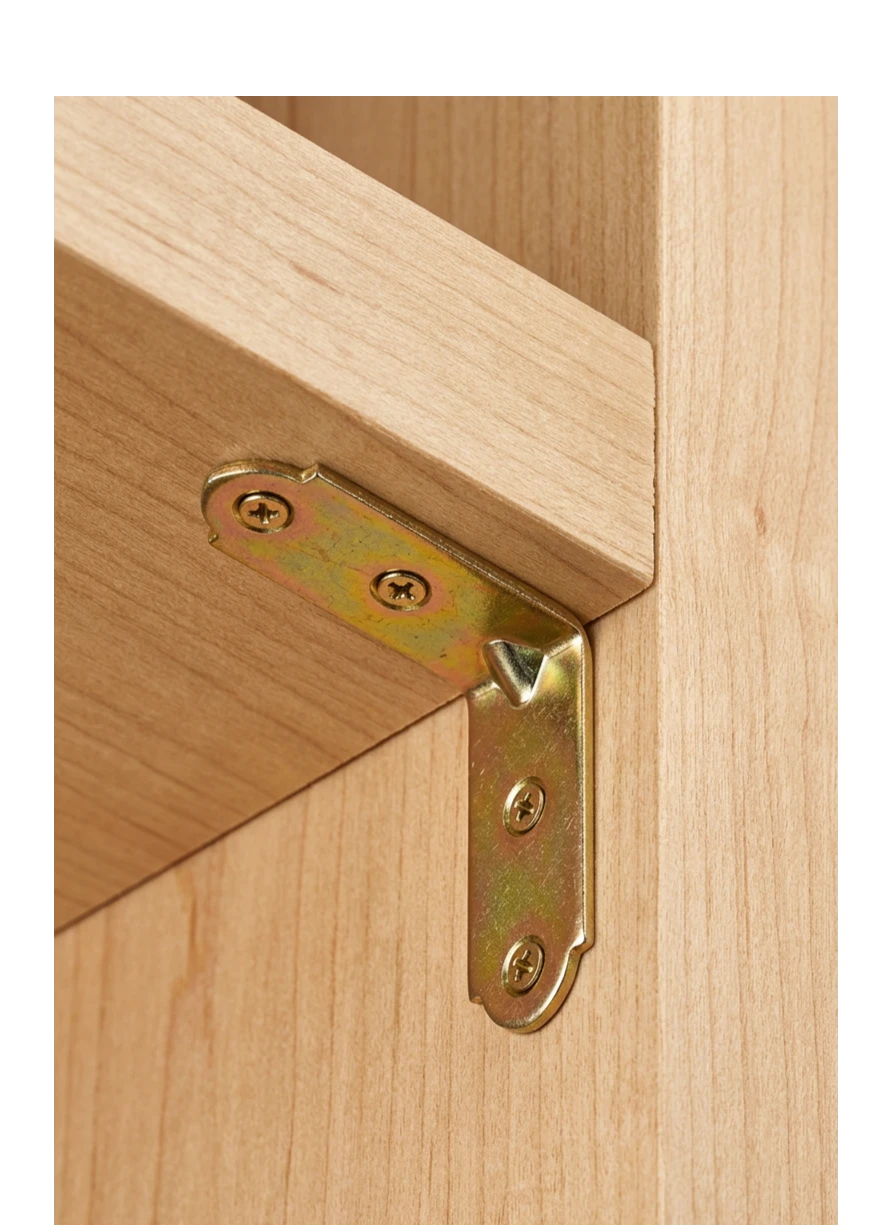

Der Winkel ist in erster Linie für feine Tischler- und Möbelarbeiten vorgesehen. Das schmale Profil (17 mm) ermöglicht eine bequeme Befestigung an Brettseiten sowie schmalen Kanten von Möbelplatten. Das Element eignet sich überall dort, wo eine steife Winkelverbindung zweier Holz- oder Holzwerkstoffelemente erforderlich ist.

Für die Montage des Winkels werden folgende Verbindungsmittel empfohlen:

• Ringnägel ANCHOR ø4 mm
• Zimmermannschrauben für Verbinder
• Gehärtete Schrauben

Zertifikate und Zulassungen

Das Produkt verfügt über alle erforderlichen Zertifikate, die Qualität und Konformität mit europäischen Baunormen bestätigen:

• Europäische Technische Zulassung (ETA)
• Leistungserklärung
• Zertifikat der werkseigenen Produktionskontrolle
• CE-Kennzeichnung

Die Europäische Technische Zulassung sowie die CE-Kennzeichnung bestätigen, dass der Winkel die strengen Anforderungen an die Konstruktionssicherheit erfüllt und für professionelle Bauanwendungen im gesamten europäischen Raum eingesetzt werden kann.
