Noark Anschlussbox mit Überspannungsschutz DC+AC 40A 3-phasig SH-717
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

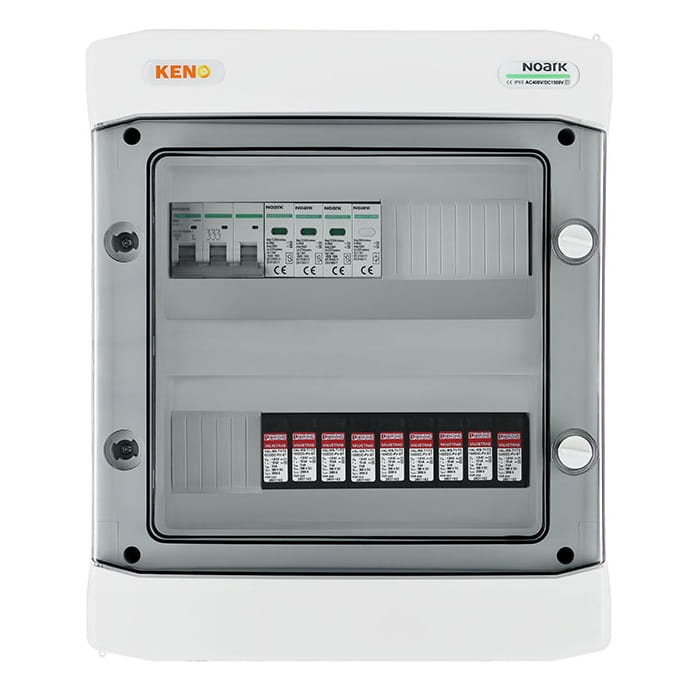

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-Phasig SH-717
Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-717 DCAC
Der Anschlussverteiler für die Versorgung von Photovoltaik-Wechselrichtern bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechselstrom als auch Gleichstrom.
Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen konzipiert, und dank der hohen Schutzart IP ist eine Montage im Außenbereich möglich. Die Konstruktion des Verteilers ist für die Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardgehäuse, bewährt: Gewährleistet Solidität und Langlebigkeit, wodurch die Verteiler bereit sind, unterschiedlichsten Installationsanforderungen gerecht zu werden.
- Option für Schlüsselschloss-Montage: Bietet ein zusätzliches Sicherheitsniveau und beschränkt den Zugang zu elektrischen Geräten nur auf autorisierte Personen.
- Transparente Tür: Ermöglicht einfachen Zugang zum Inneren des Verteilers sowie eine schnelle visuelle Überprüfung des Gerätezustands ohne Öffnen.
Grundparameter DC-Seite
| Parameter | Wert |
|---|---|
| Anzahl der PV-String-Eingänge | -Ausgänge | 3 | 3 |
| Anzahl | Art des DC-Überspannungsableiters | Typ | 3 | Phoenix | T1/T2 |
| Anschlussart | MC4 Stäubli Schalttafelstecker |
Grundparameter AC-Seite
| Parameter | Wert |
|---|---|
| AC-Überspannungsableiter | Typ | Noark | T1/T2 |
| Überstromschutzschalter | Noark B40A 3F |
Verwendeter DC-Überspannungsableiter (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung UOCSTC | ≤ 975 V DC |
| Maximaler Stoßstrom Imax (8/20) μs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Blitzstoßstrom (10/350) μs, Ladung | 2,5 As |
| Blitzstoßstrom (10/350) μs, spezifische Energie | 6,25 kJ/Ω |
| Blitzstoßstrom (10/350) μs, Scheitelwert Iimp | 5 kA |
| Gesamtableitstrom Itotal (8/20) μs | 40 kA |
| Gesamtableitstrom Itotal (10/350) μs | 5 kA |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Nennableitstrom In (8/20) μs | 15 kA |
| Nennlaststrom IL | 80 A |
| Dauerbetriebsstrom ICPV | < 20 μA |
| Maximale Dauerspannung UCPV | 1170 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Schutzpegel Ures | ≤ 3,5 kV (bei In) |
| - | ≤ 2,9 kV (bei 5 kA) |
| - | ≤ 3,2 kV (bei 10 kA) |
| - | ≤ 3,7 kV (bei 20 kA) |
| - | ≤ 4,1 kV (bei 30 kA) |
| - | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Spannungsschutzpegel Up | ≤ 3,5 kV |
| Leistungsaufnahme im Bereitschaftsmodus PC | ≤ 25 mVA |
| Anschlusskonfiguration | Y-Konfiguration |
Verwendeter Überstromschutzschalter (MCB) (1)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9BN 3P B40 |
| Nennstrom | 40A; 3-F |
| Nennbetriebsspannung Ue | 230/415 V AC |
| - | 72 V DC pro Pol (1P, 2P) |
| - | 48 V DC pro Pol (3P, 4P) |
| Mindestspannung | 12 V AC/DC |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1 | 6 kV |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2 | 6 kV |
| Nennausschaltvermögen Icn gemäß IEC 60898-1 | 6 kA |
| Nennausschaltvermögen Icn gemäß IEC 60947-2 | 10 kA |
| Nenn-Isolationsspannung Ui | 690 V AC |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Charakteristik | B |
| Ausführung gemäß | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer | 20 000 Schaltzyklen |
| Elektrische Lebensdauer | 10 000 Schaltzyklen |
| Energiebegrenzungsklasse | 3 |
| Gebrauchskategorie | A |
| Speiserichtung | Beliebig (von oben oder von unten) |
Verwendeter AC-Überspannungsableiter (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anschluss | L-N/PE N-PE |
| Ausführung gemäß | EN 61643-11 |
| Ableitertyp | Typ 1+2 (Klasse I+II, B+C, T1+T2) |
| Einsatzausführung | MOV (Varistor)GDT (Funkenstrecke) |
| Nennspannung Un | 230 V AC |
| Referenz-Prüfspannung UREF | 255 V AC |
| Maximale Dauerbetriebsspannung Uc | 275 V AC 255 V AC |
| Frequenz f | 25 kA pro Pol 50 kA pro Pol |
| Spezifische Energie W/R | 156.25 kJ/Ω |
| Maximaler Impulsstrom Iimp (10/350 μs) | 12.5 kA pro Pol 50 kA pro Pol |
| Maximaler Stoßstrom Imax (8/20 μs) | 50 kA pro Pol |
| Spannungsschutzpegel Up bei Nennableitstrom In | 1.5 kV 1.5 kV |
| Spannungsschutzpegel Up bei Imax | 1.8 kV 1.5 kV |
| Spannungsschutzpegel Up bei 5 kA (8/20 μs) | 1 kV |
| N-PE Folgestrom-Löschvermögen Ifi | 100 A |
| Ansprechspannung | 335 V |
| 200 ms | 335 V 1200 V |
| Ableitstrom IPE bei UREF | ≤ 1 mA |
| Ableiterspannung bei 1mA Strom | 387 - 473 V |
| Ansprechzeit | ≤ 25 ns ≤ 100 ns |
| Maximale Vorsicherung | 160 A gG |
| Kurzschlussstromfestigkeit | 50kA |
| Kurzschlussfestigkeit ISCCR | 10kA |
| Stromfaktor k | 1kA |
| NS-Systemtyp | TN-S, TT (3+1) |
