Noark Anschlussdose mit Überspannungsschutz DC+AC 40A 3-phasig SH-355
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

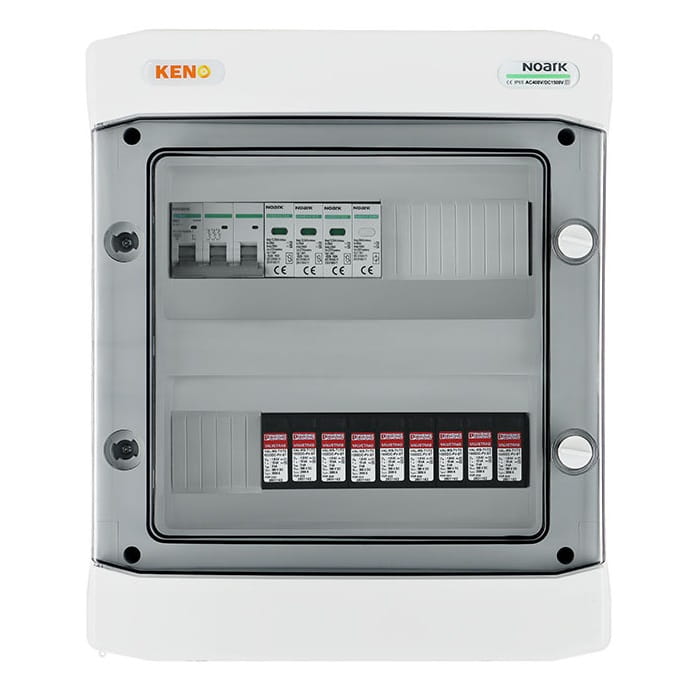

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-Phasen SH-355
Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-355 DCAC
Der Anschlussverteiler für die Versorgung von Photovoltaik-Wechselrichtern bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechsel- als auch Gleichstrom.
Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen vorgesehen, und dank der hohen Schutzart IP ist eine Montage im Außenbereich möglich. Die Konstruktion des Verteilers ist für die Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardgehäuse, bewährt: Gewährleistet Solidität und Langlebigkeit, wodurch die Verteiler bereit sind, unterschiedlichsten Installationsanforderungen gerecht zu werden.
- Option für Schlüsselschloss-Montage: Bietet eine zusätzliche Sicherheitsebene und beschränkt den Zugang zu elektrischen Geräten nur auf autorisierte Personen.
Grundparameter DC-Seite
| Parameter | Wert |
|---|---|
| Anzahl Eingänge | Ausgänge PV-String | 3 | 3 |
| Anzahl | Art Überspannungsableiter DC | Typ | 3 | Phoenix | T1/T2 |
| Art des Anschlusses | Tafel-MC4 Stäubli |
Grundparameter AC-Seite
| Parameter | Wert |
|---|---|
| Überspannungsableiter AC | Typ | Noark | T1/T2 |
| Leitungsschutzschalter | Noark B40A 3F |
| Fehlerstromschutzschalter | 1 x 300mA Typ A |
Verwendeter Überspannungsableiter DC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung UOCSTC | ≤ 975 V DC |
| Maximaler Ableitstrom Imax (8/20) μs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Blitzstoßstrom (10/350) μs, Ladung | 2,5 As |
| Blitzstoßstrom (10/350) μs, spezifische Energie | 6,25 kJ/Ω |
| Blitzstoßstrom (10/350) μs, Scheitelwert Iimp | 5 kA |
| Gesamtableitstrom Itotal (8/20) μs | 40 kA |
| Gesamtableitstrom Itotal (10/350) μs | 5 kA |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Nennableitstrom In (8/20) μs | 15 kA |
| Nennlaststrom IL | 80 A |
| Dauerbetriebsstrom ICPV | < 20 μA |
| Maximale Dauerspannung UCPV | 1170 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Schutzpegel Ures | ≤ 3,5 kV (bei In) |
| - | ≤ 2,9 kV (bei 5 kA) |
| - | ≤ 3,2 kV (bei 10 kA) |
| - | ≤ 3,7 kV (bei 20 kA) |
| - | ≤ 4,1 kV (bei 30 kA) |
| - | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Schutzpegel Up | ≤ 3,5 kV |
| Leistungsaufnahme im Bereitschaftsmodus PC | ≤ 25 mVA |
Verwendeter Leitungsschutzschalter (MCB) (1)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9BN 3P B40 |
| Nennstrom | 40A; 3-F |
| Nennbetriebsspannung Ue | 230/415 V AC |
| - | 72 V DC pro Pol (1P, 2P) |
| - | 48 V DC pro Pol (3P, 4P) |
| Mindestspannung | 12 V AC/DC |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1 | 6 kV |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2 | 6 kV |
| Nennausschaltvermögen Icn gemäß IEC 60898-1 | 6 kA |
| Nennausschaltvermögen Icn gemäß IEC 60947-2 | 10 kA |
| Nenn-Isolationsspannung Ui | 690 V AC |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Charakteristik | B |
| Ausführung gemäß | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer | 20 000 Schaltspiele |
| Elektrische Lebensdauer | 10 000 Schaltspiele |
| Energiebegrenzungsklasse | 3 |
| Gebrauchskategorie | A |
| Speiserichtung | Beliebig (von oben oder unten) |
Verwendeter Überspannungsableiter AC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anschluss | L-N/PE, N-PE |
| Ausführung gemäß | EN 61643-11 |
| Ableitertyp | Type 1+2 (Klasse I+II, B+C, T1+T2) |
| Ausführung Einsatz | MOV (Varistor)GDT (Funkenstrecke) |
| Nennspannung Un | 230 V AC |
| Referenzprüfspannung UREF | 255 V AC |
| Maximale Dauerspannung Uc | 275 V AC 255 V AC |
| Frequenz f | 25 kA pro Pol 50 kA pro Pol |
| Spezifische Energie W/R | 156.25 kJ/Ω |
| Maximaler Impulsstrom Iimp (10/350 μs) | 12.5 kA pro Pol 50 kA pro Pol |
| Maximaler Ableitstrom Imax (8/20 μs) | 50 kA pro Pol |
| Spannungsschutzpegel Up bei Nennstrom In | 1.5 kV |
| Spannungsschutzpegel Up bei Strom Imax | 1.8 kV 1.5 kV |
| Spannungsschutzpegel Up bei 5 kA (8/20 μs) | 1 kV |
| N-PE Folgestromlöschvermögen Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Ableitstrom IPE bei UREF | ≤ 1 mA |
| Ableiterspannung bei Strom 1mA | 387 - 473 V |
| Ansprechzeit | ≤ 25 ns ≤ 100 ns |
| Maximale Vorsicherung | 160 A gG |
| Kurzschlussstromfestigkeit | 50kA |
| Kurzschlussfestigkeit ISCCR | 10kA |
| Stromfaktor k | 1kA |
| NS-Systemtyp | TN-S, TT (3+1) |
Verwendeter Fehlerstromschutzschalter (RCD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9L-N 300mA |
| Ausführung gemäß | EN 61008 |
| Polzahl | 2 / 4 |
| Charakteristik | A |
| Nennbetriebsspannung Ue | 240/415 V AC |
| Nennstrom | 40 / 63 A |
| Mindestspannung für Fehlerstromschutzfunktion | Spannungsunabhängig |
| Spannungsbereich für Testtaste | 150 — 440 V |
| Frequenz f | 50 Hz |
| Nenn-Isolationsspannung Ui | 500 V |
| Nenn-Kurzschluss-Bemessungsstrom Inc | 6 kA |
| Nenn-Fehlerstrom IΔn | 300mA |
| Empfindlichkeit | empfindlich auf sinusförmigen, gleichgerichteten pulsierenden und glatten Fehlerstrom, Hochfrequenz (1 kHz) |
| Auslösezeit | unverzögert |
| Nenn-Stoßspannungsfestigkeit Uimp | 6 kV |
| Stoßstromfestigkeit | 3000 A |
| Mechanische Lebensdauer | 20 000 Schaltspiele |
| Elektrische Lebensdauer | 4 000 Schaltspiele |
Maximale Vorsicherung gegen Überlast
| Parameter | Wert |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maximale Vorsicherung gegen Kurzschlussfolgen
| Parameter | Wert |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Nenneinschalt- und -ausschaltvermögen Im
| Parameter | Wert |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Speiserichtung | Beliebig (von oben oder unten) |
