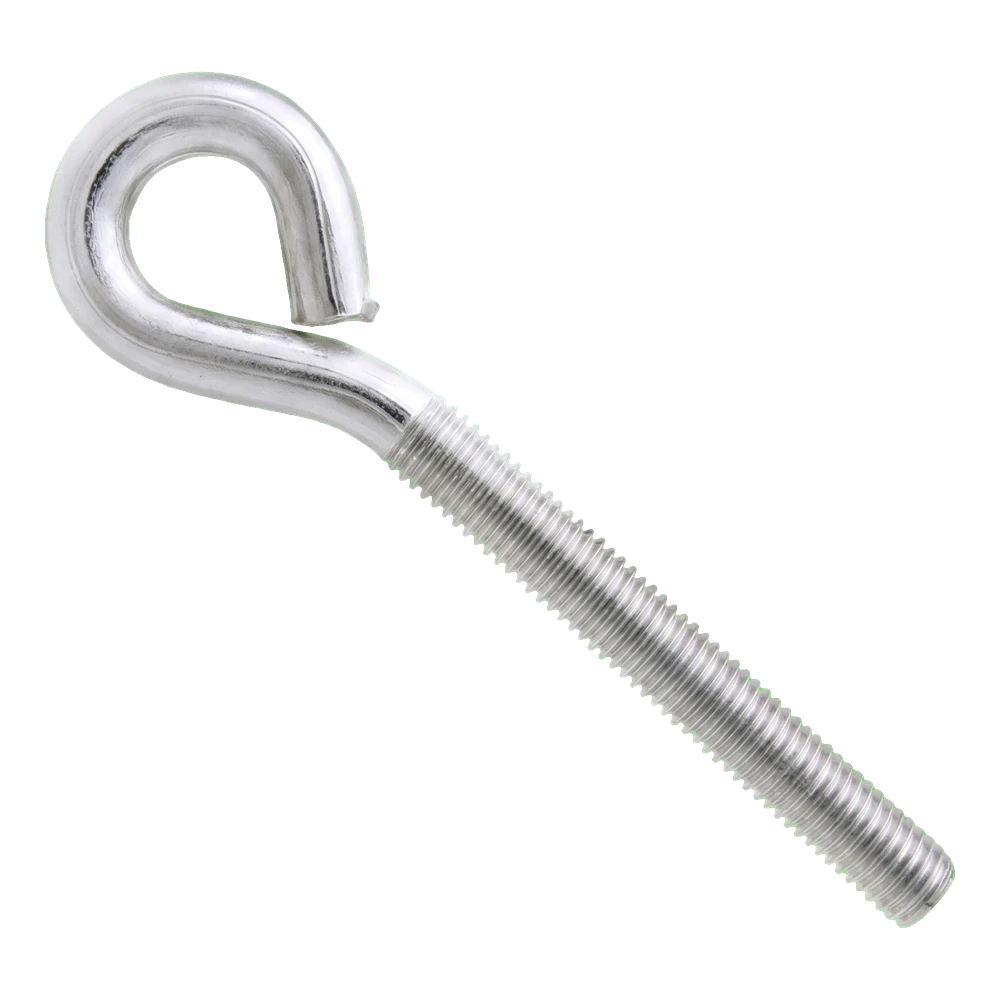

Ösenschraube mit metrischem Gewinde verzinkt M12×140 mm

Gewindestange mit geschlossener Öse – zum Einschrauben in ein metrisches Gewinde und zum Aufhängen von Seilen, Ketten und Teilen mit Karabinerhaken; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt

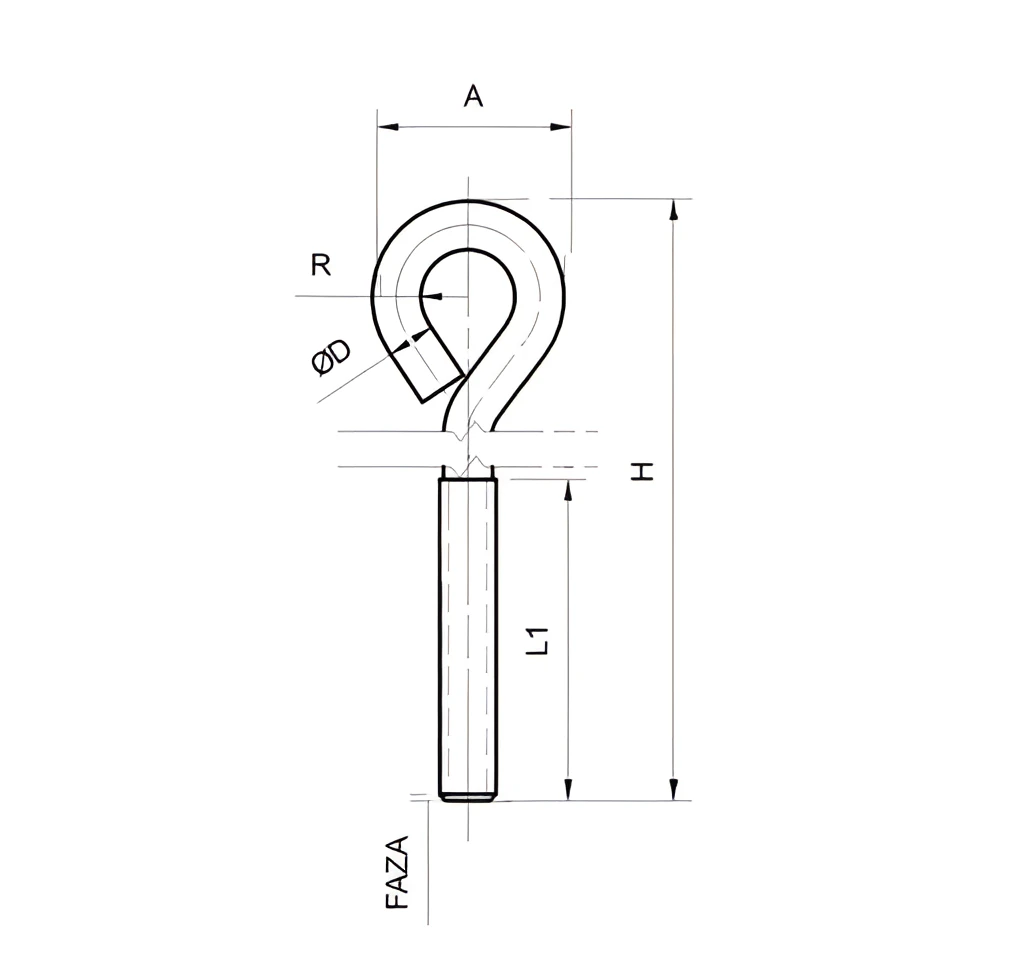

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Ösenschraube mit metrischem Gewinde ist eine Gewindestange mit geschlossener Öse. Sie dient zum Aufhängen von Seilen, Schnüren, Ketten und Teilen mit Karabinerhaken. Der Gewindeteil wird in ein Bauteil mit Innengewinde eingeschraubt (Ankerhülse, Mutter oder Gewindebohrung).

Die Bezeichnung M12 gibt das metrische Gewinde des Hakens an – die Ankerhülse, Mutter oder Gewindebohrung muss dasselbe Innengewinde haben. Die Gesamtlänge H beträgt 140 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. Die verfügbare Gewindelänge L1 beträgt 75 mm, der Außendurchmesser der Biegung Dz beträgt 40 mm. Dies sind Nennwerte gemäß der Tabelle des Herstellers. Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein; sichern Sie das darüber hinausragende Gewinde mit einer Kontermutter. Richten Sie die Öse nach der Montage in Belastungsrichtung aus und belasten Sie den Haken an der Biegung nicht seitlich.

Der Werkstoff ist Stahl der Festigkeitsklasse 5.8, die Beschichtung ist galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an; die angegebene Festigkeitsklasse bezieht sich ausschließlich auf den Stahl. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie das Gewinde des Gegenstücks passend zu M12 – Anker, Mutter oder Hülse mit Innengewinde.
• ✓Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein (verfügbares Gewinde: L1 = 75 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
• ✓Richten Sie die Öse nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
