PINOX – Eckpfosten für Geländer ø 42,4 mm H981 mm Edelstahl AISI 304 satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

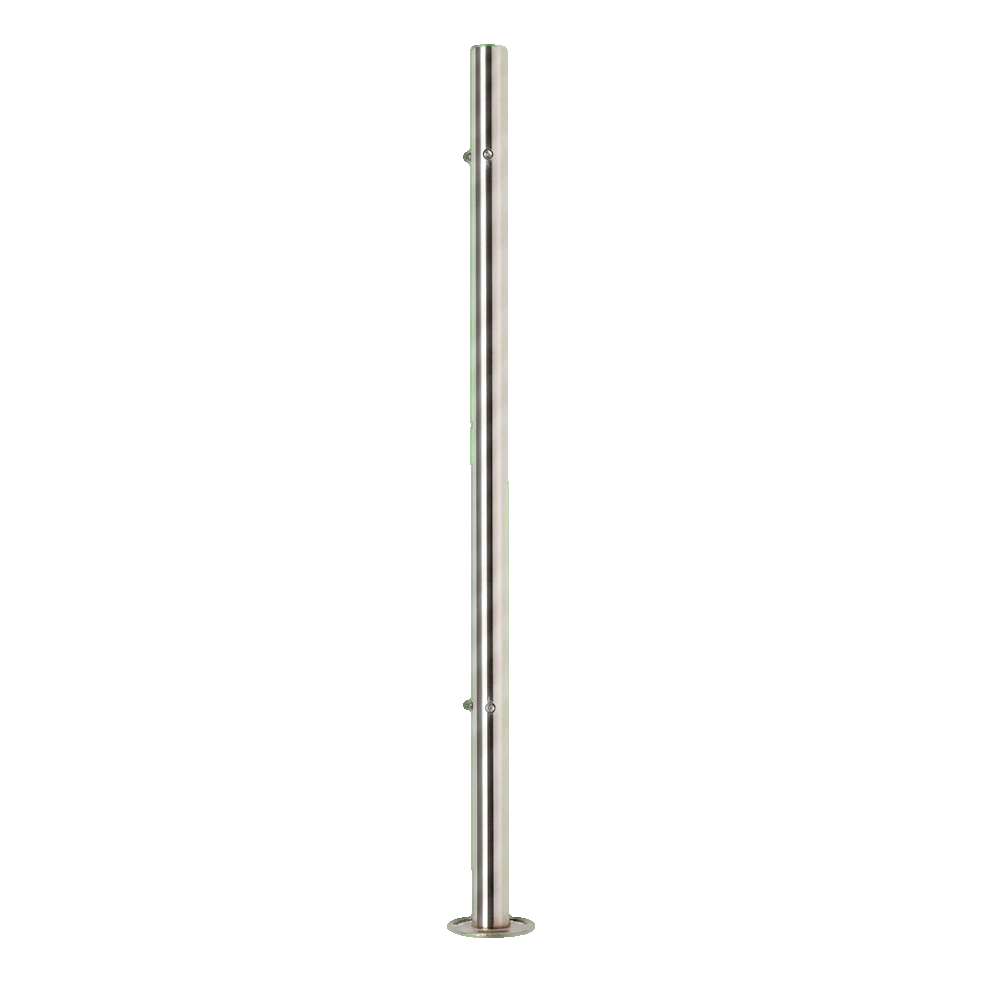

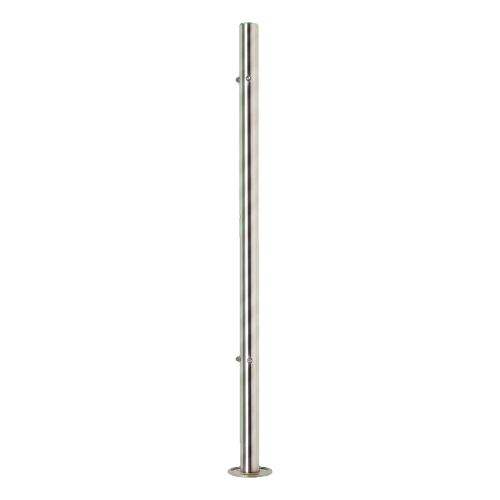

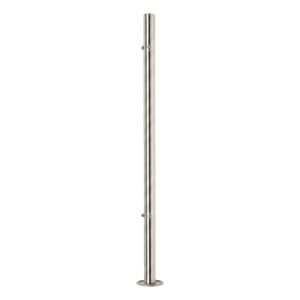

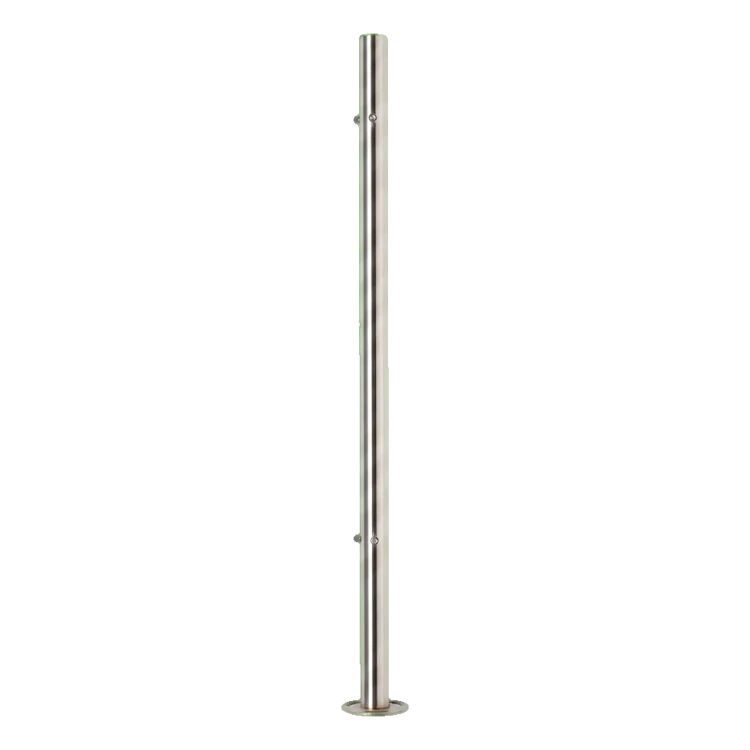

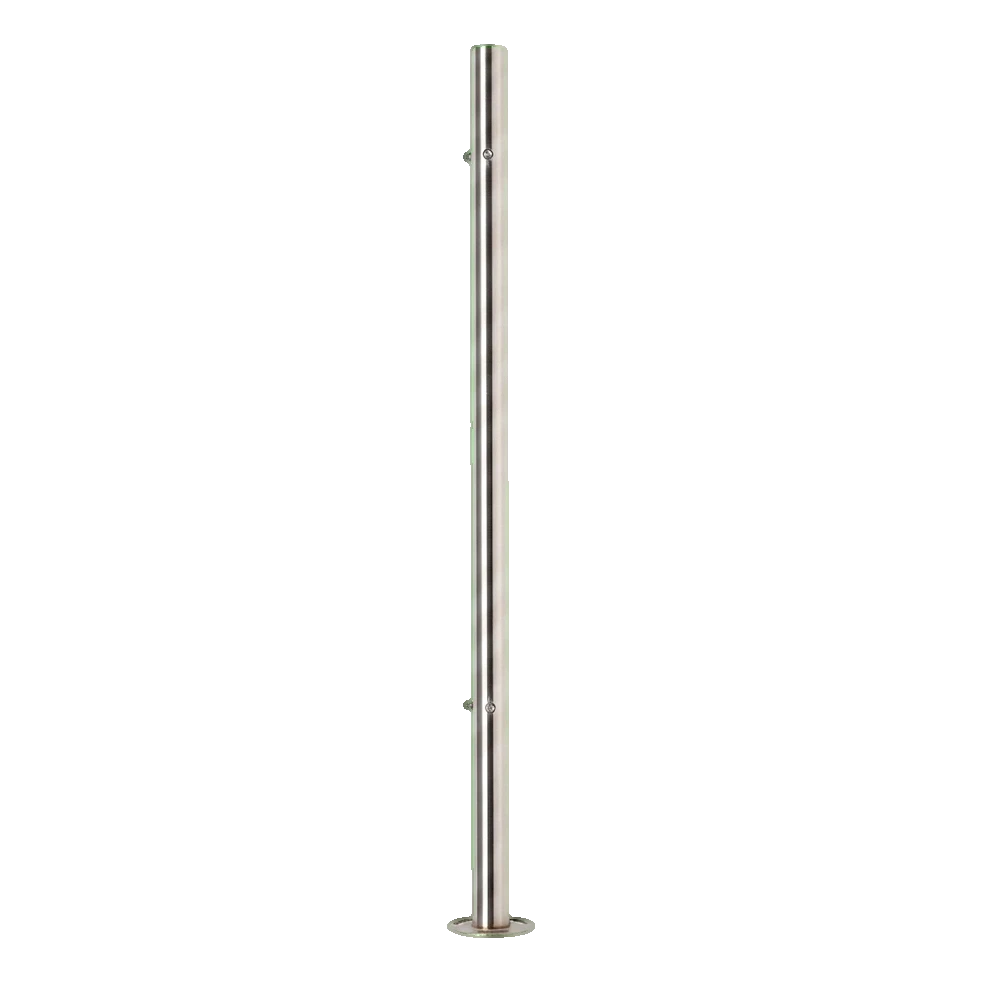

PINOX – Eckpfosten für Geländer ø 42,4 mm H981 mm Edelstahl AISI 304 satiniert
Der Eckpfosten PINOX ist ein professionelles Konstruktionselement für Geländer, bestimmt für die Bodenmontage. Gefertigt aus Edelstahl AISI 304 in satinierter Ausführung, bietet er hohe Korrosionsbeständigkeit und ein elegantes Aussehen, das sich sowohl in Innenräumen als auch in Außenbereichen bewährt.

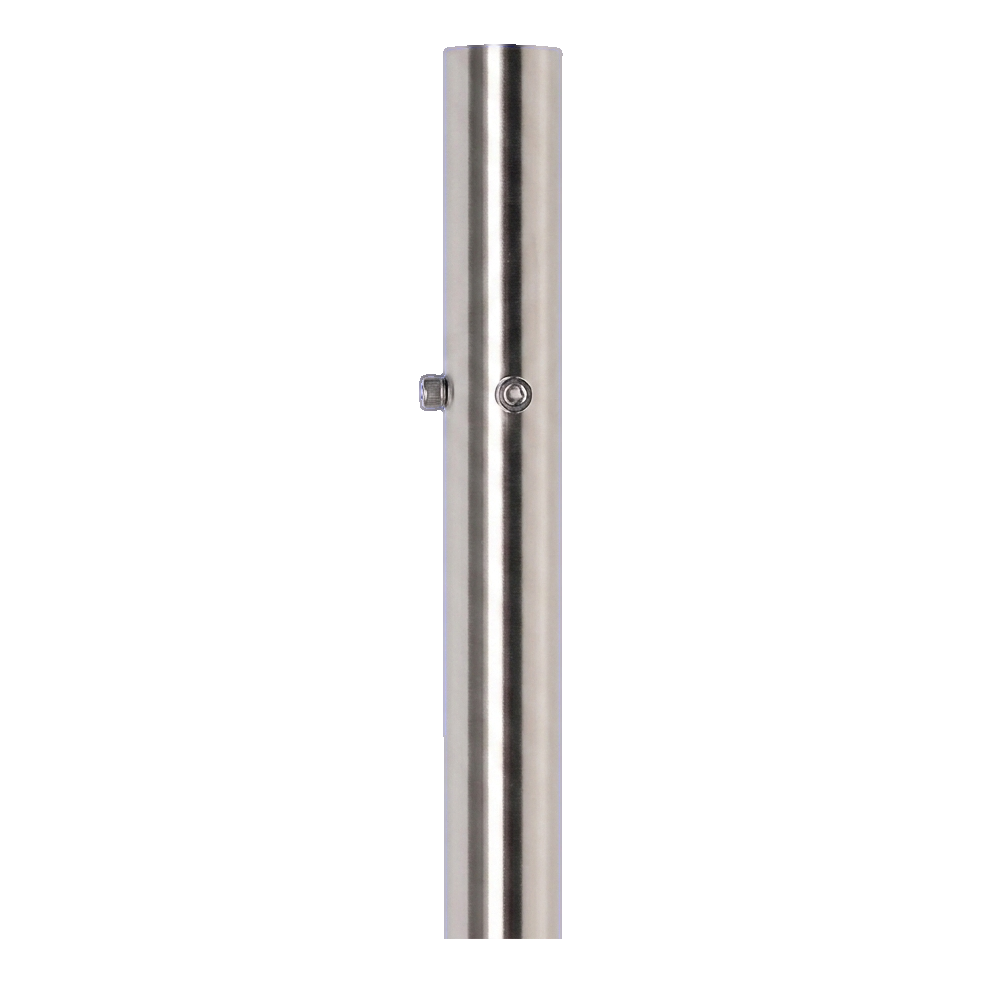

Der Pfosten ist mit 4 präzise gewindeschneidenden Bohrungen M8 ausgestattet, die in zwei Paaren im 90°-Winkel angeordnet sind. Dies ermöglicht die stabile Befestigung von Halterungen für Stäbe oder Füllrohre des Geländers. Die angeschweißte Montageplatte mit einem Durchmesser von ø100 mm und drei Langlöchern gewährleistet eine sichere und dauerhafte Befestigung am Untergrund. Der Pfosten ist mit dem standardmäßigen Geländersystem 42,4 mm kompatibel.
Technische Spezifikation
- Typ: Eck-, unbewehrt
- Material: Edelstahl AISI 304
- Ausführung: satiniert
- Rohrdurchmesser: ø42,4 mm
- Rohrwandstärke: 2 mm
- Gesamthöhe: 981 mm
- Montagebohrungen: 4 Stk. mit Gewinde M8 (2 Paare zu je 2 Bohrungen im 90°-Winkel)
- Abstand der Bohrungspaare vertikal: 610 mm
- Abstand oberes Paar von der Spitze: 121 mm
- Abstand unteres Paar von der Grundplatte: 250 mm
- Befestigung: am Boden
- Gewicht: 2,1 kg
- EAN: 5903313205498

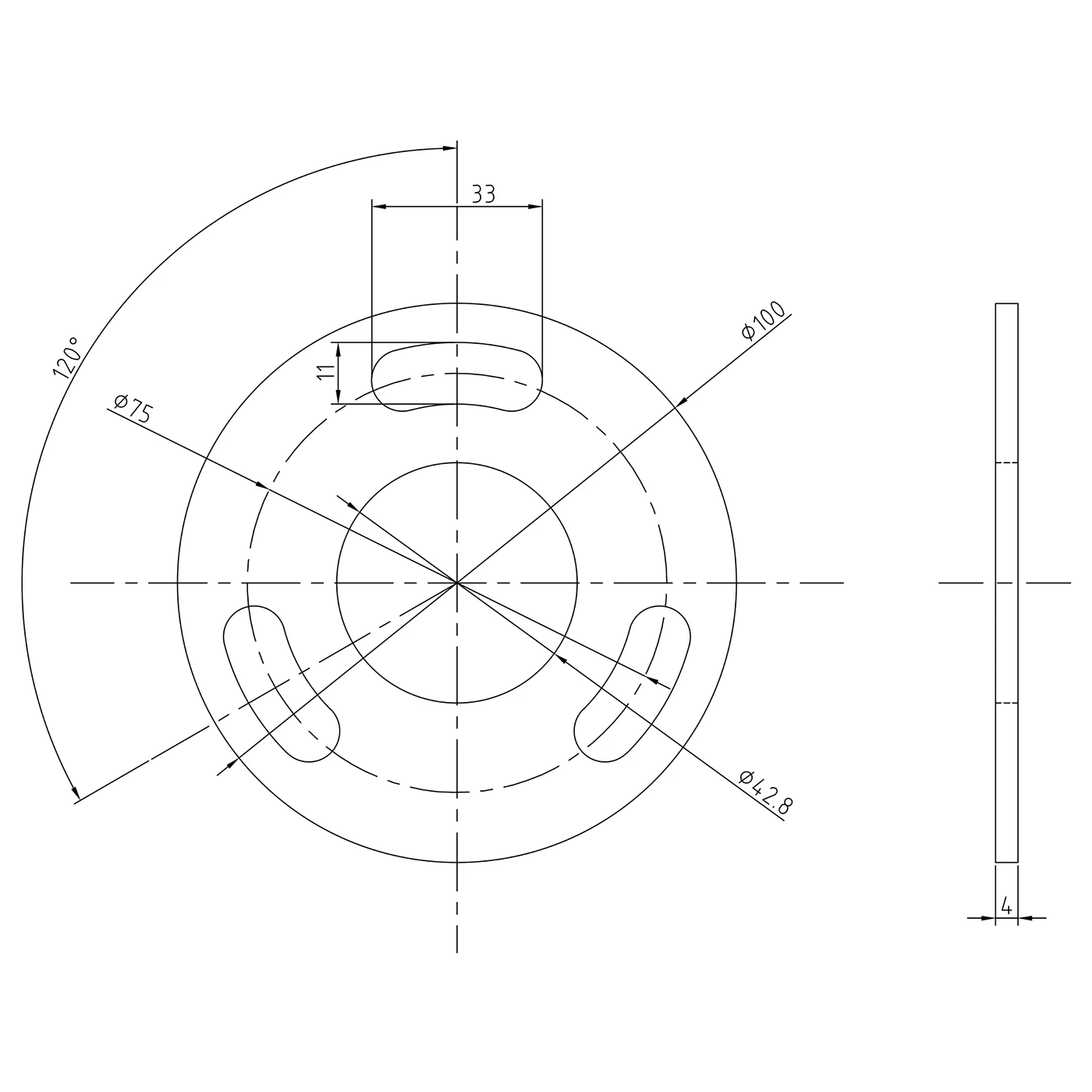

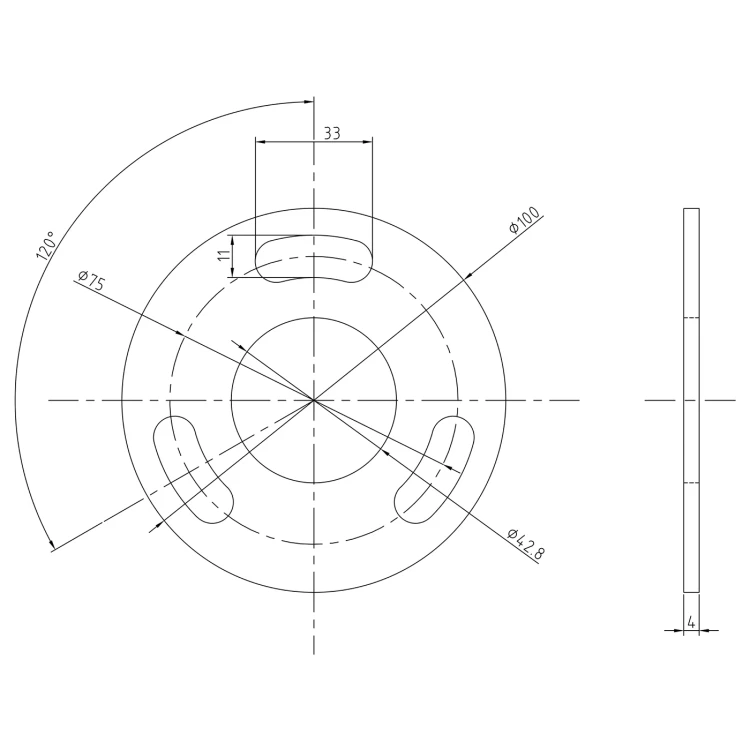

Abmessungen der Montageplatte (Flansch)
- Außendurchmesser der Grundplatte: ø100 mm
- Durchmesser der zentralen Bohrung: ø42,8 mm
- Grundplattenstärke: 4 mm
- Montagebohrungen: 3 Langlöcher (33 × 11 mm) auf Teilkreisdurchmesser ø75 mm, angeordnet alle 120°

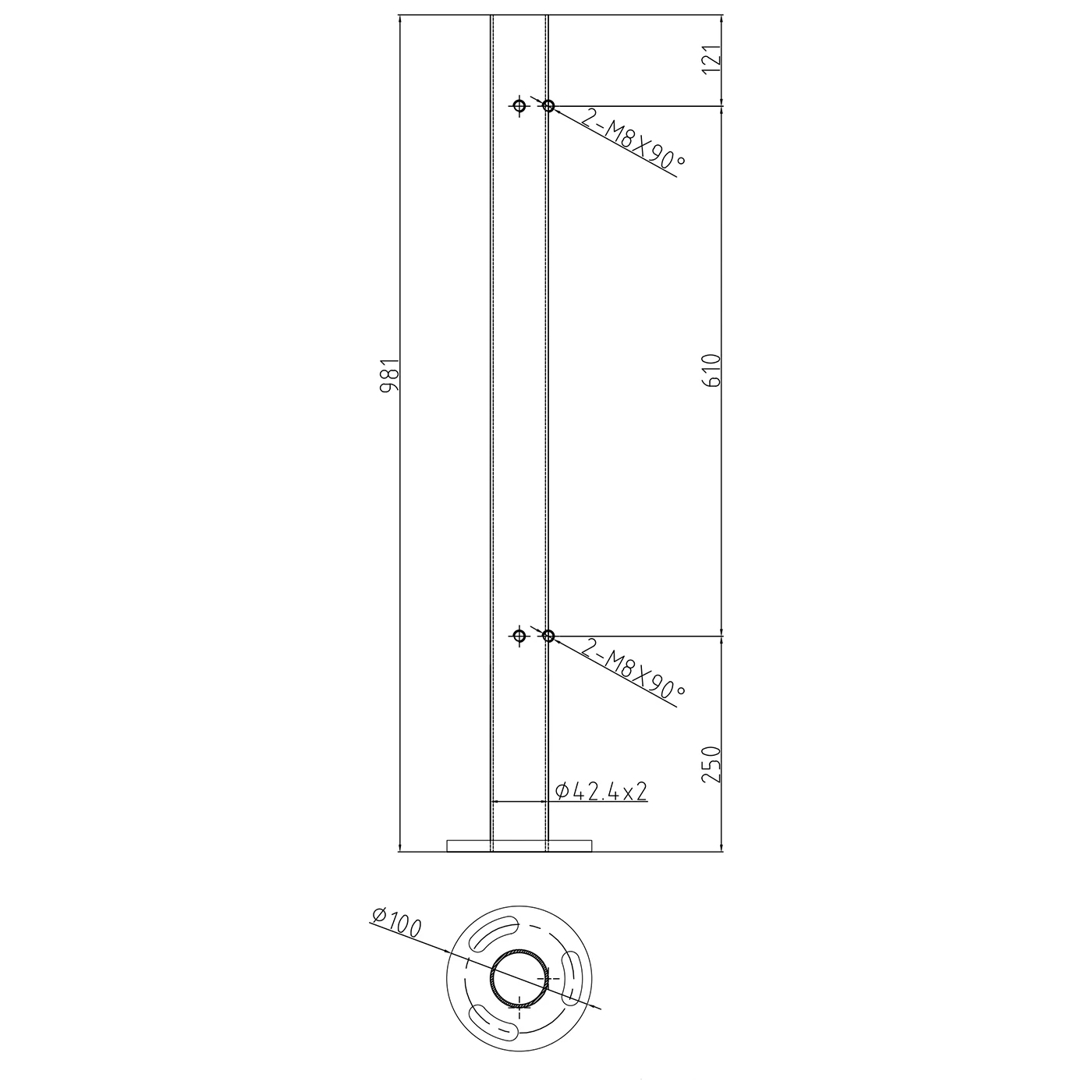

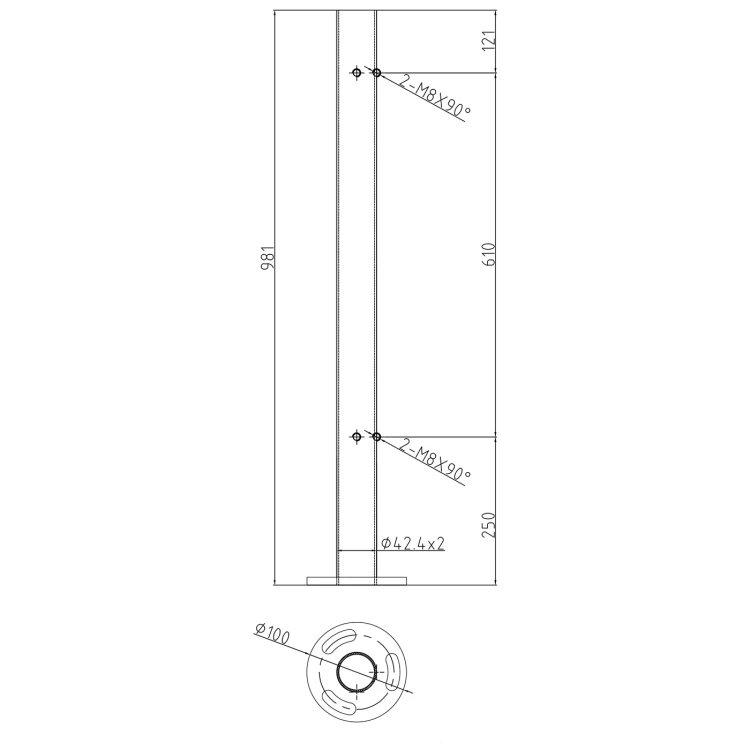

Pfostenabmessungen — technische Zeichnung
Die Zeichnung zeigt die Anordnung der Gewindebohrungen M8 am Pfosten sowie die wichtigsten vertikalen Abmessungen. Die Bohrungen sind in zwei Paaren angeordnet — das obere Paar befindet sich 121 mm von der Spitze, das untere 250 mm von der Grundplatte, der Abstand zwischen den Paaren beträgt 610 mm. Das Rohr mit Querschnitt ø42,4 × 2 mm ist an die Grundplatte mit Durchmesser ø100 mm angeschweißt.
Anwendung und Pflege
Der Eckpfosten PINOX ist in erster Linie für Innenanwendungen bestimmt — Treppenhäuser, Emporen, Galerien oder Gewerbebauten. Er kann auch im Außenbereich bei entsprechender regelmäßiger Wartung eingesetzt werden. Nicht empfohlen wird die Montage in unmittelbarer Nähe von Schwimmbädern, Schwimmhallen oder in Bereichen mit intensiver Meersalzeinwirkung.
Die Langlöcher in der Grundplatte erleichtern die präzise Ausrichtung des Pfostens während der Montage, und der angeschweißte Flansch eliminiert die Notwendigkeit zusätzlicher Adapter — eine direkte Verschraubung am Untergrund ist ausreichend. Dadurch ist die Installationszeit erheblich kürzer, was sich in höherer Arbeitseffizienz des Montageteams niederschlägt.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
