PSG Auflaufbock für Schiebetor auf Laufschiene 140×140 mm, Stahl
Leave feedback on the product

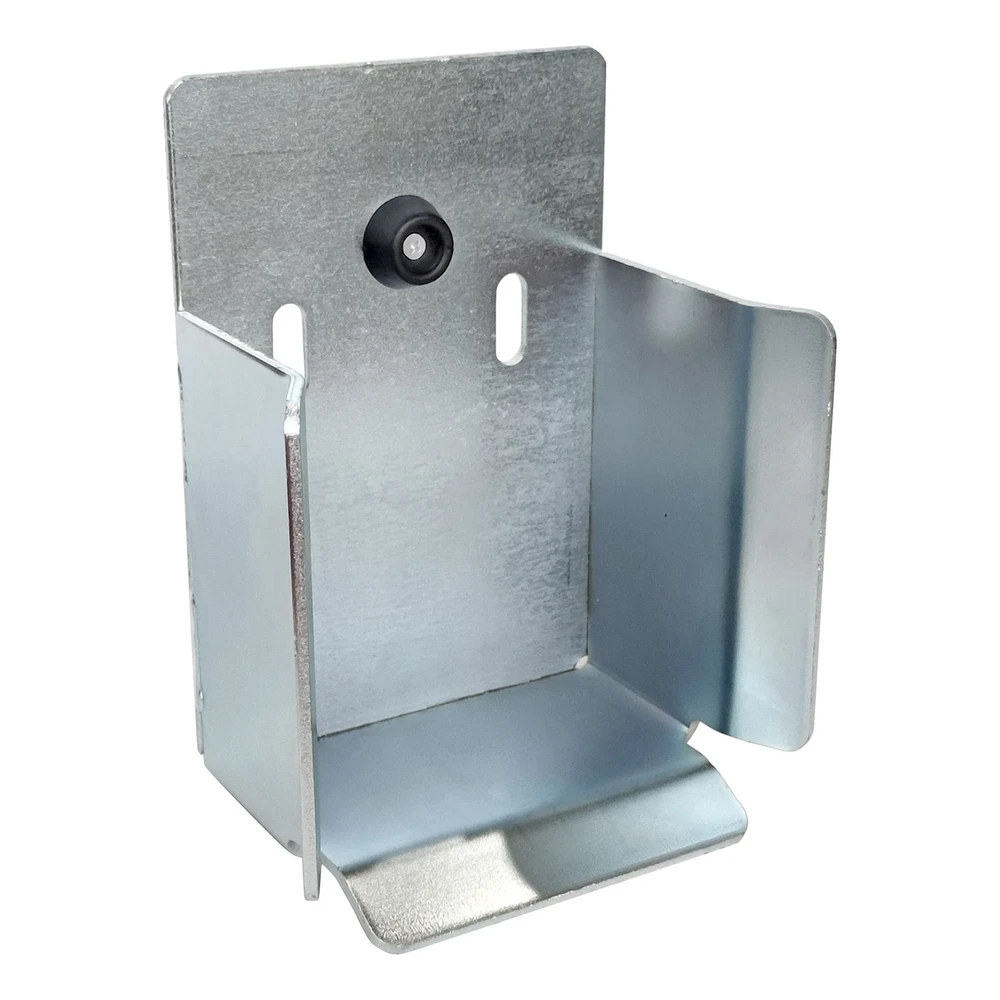

PSG Auflaufbock für Schiebetor für Laufschiene 140×140 mm, Stahl verzinkt, silber. Abmessungen 222×154×110 mm, Blechstärke 4 mm, Gewicht 2,46 kg. Mit dämpfendem Gummipuffer.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-283
Beschreibung
PSG Auflaufbock für Schiebetor für Laufschiene 140×140 mm, Stahl
Der PSG Auflaufbock ist ein Endelement aus Stahl für Schiebetore, die auf einer Laufschiene 140×140 mm laufen. Er wird am Schließpfosten montiert, hält den Torflügel in geschlossener Position präzise an und stabilisiert ihn – und garantiert so bei jedem Arbeitszyklus eine wiederholbare, exakte Schließposition.
Beim Schließen fährt die Auflaufrolle des Tores in das U-förmige Profil des Auflaufbocks mit aufgeweiteten Führungskanten ein. Dadurch wird ein Teil der Lasten auf den Schließpunkt übertragen, was die Laufwagen und Laufrollen entlastet. Das verlängert die Lebensdauer des gesamten Laufsystems spürbar – besonders wichtig bei schwereren und intensiv genutzten Toren. Der integrierte Gummipuffer dämpft den Moment des Anhaltens des Torflügels und reduziert Lärm und Vibrationen.
Vorteile für den Installateur
- Präzise Positionierung des Tores — der Torflügel bleibt immer an derselben Stelle stehen, wodurch ein manuelles Nachjustieren der Schließposition entfällt
- Entlastung des Laufsystems — die Übertragung eines Teils der Lasten auf den Auflaufbock verringert das Absenken der Torfront im Laufe der Zeit und reduziert den Verschleiß der Rollen
- Stabilisierung in geschlossener Position — das geschlossene Tor „wandert“ nicht durch Wind oder Bodenunebenheiten
- Dämpfung beim Schließen — der Gummipuffer dämpft Stöße, verbessert den Laufkomfort und verlängert die Lebensdauer der Bauteile

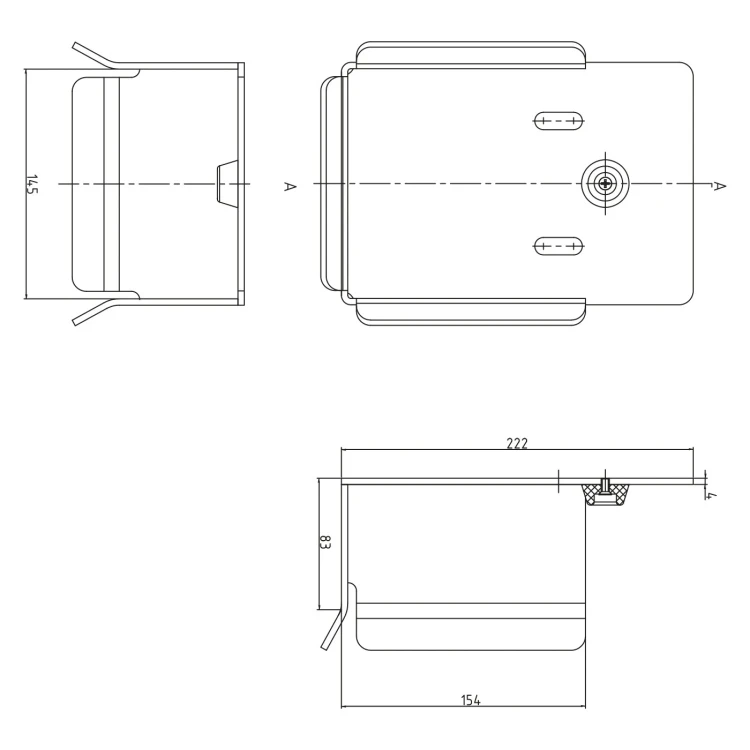

Abmessungen und technische Daten
- Verwendungszweck: für Schiene 140×140 mm
- Gesamtlänge (obere Platte): 222 mm
- Innenbreite der Aufnahme: 145 mm
- Länge des unteren Teils der Aufnahme: 154 mm
- Innenhöhe (Arbeitshöhe): 83 mm
- Tiefe: 110 mm
- Blechstärke: 4 mm
- Material: Stahl
- Farbe: silber (verzinkt)
- Gewicht: 2,46 kg
- EAN: 5903313208451
Montage und Anwendung
Der Auflaufbock wird am Ende der Laufstrecke des Tores montiert – direkt am Schließpfosten. Er ist für freitragende Schiebetore mit einer Laufschiene (C-Profil) 140×140 mm vorgesehen, die am Torflügel befestigt ist und auf den Rollen der im Fundament verankerten Laufwagen läuft. Die Montagelöcher (Langlöcher) in der oberen Platte ermöglichen die Einstellung der Position des Auflaufbocks relativ zur Schienenachse und erleichtern so die präzise Festlegung des Schließpunkts bereits bei der Installation.
