PSG Dorn mit Platte 60×60 mm – unteres Scharnier für Flügeltore

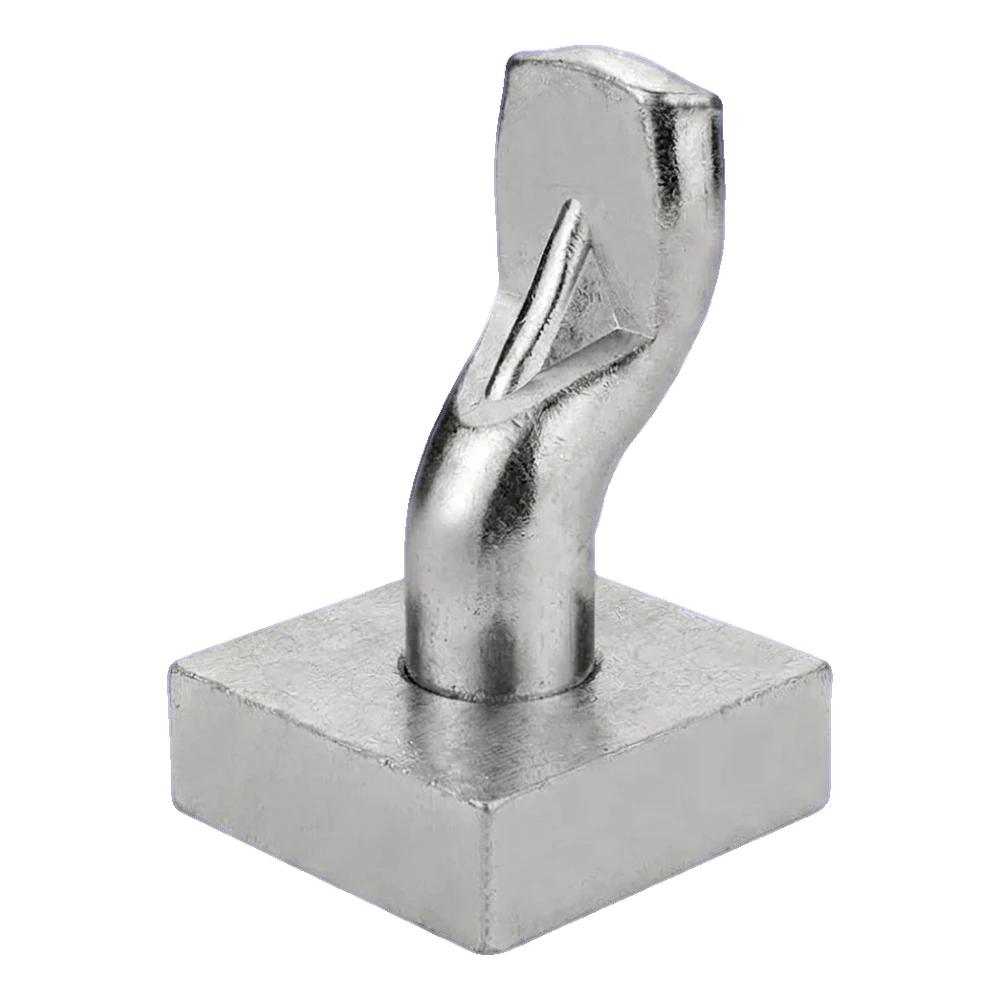

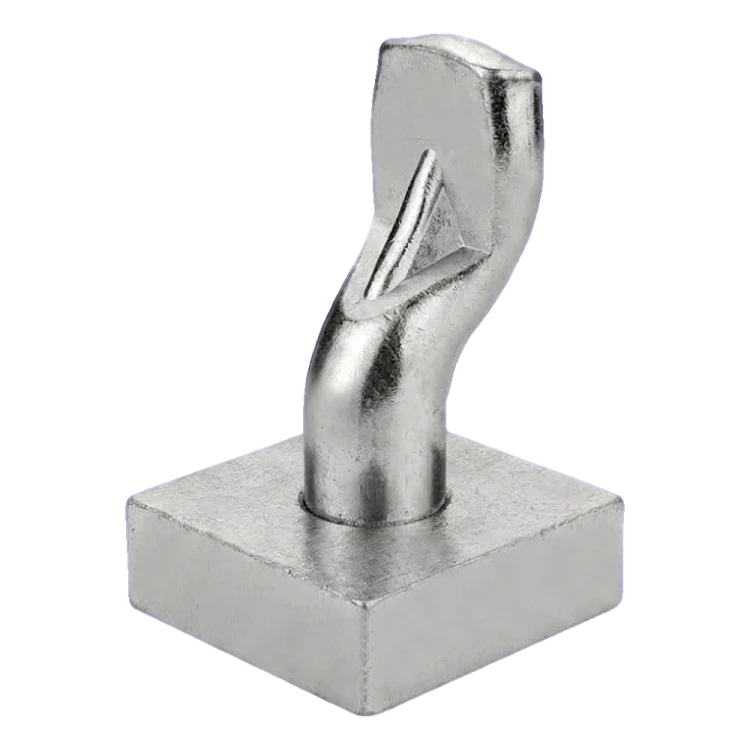

PSG Dorn mit Platte (30) ist ein stählernes unteres Scharnier für den Einbau von Flügeltoren. Das Element besteht aus einem Dorn, der in der Buchse des oberen Scharniers gelagert wird, sowie einer quadratischen Montageplatte, die an der Torbasis befestigt wird. Die solide, einteilige Stahlkonstruktion gewährleistet hohe Tragfähigkeit und Langlebigkeit auch bei intensiver Nutzung.

Die zulässige Belastung eines Scharnierpaares (oberes + unteres) bei einem Torflügel mit einer Länge von 2 m beträgt 150 kg, was das sichere Aufhängen schwerer Flügel mit Vollausfüllung oder Paneelen ermöglicht. Der Dorn wird von unten montiert – die Platte bildet eine stabile Basis, und der profilierte Zapfen mit Nut sorgt für sichere Lagerung und freie Drehung des Flügels.

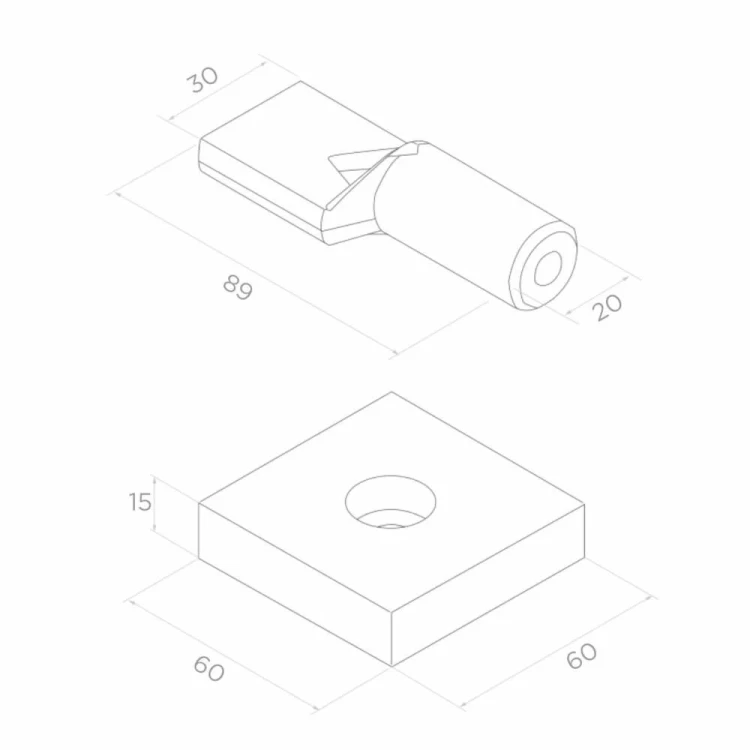

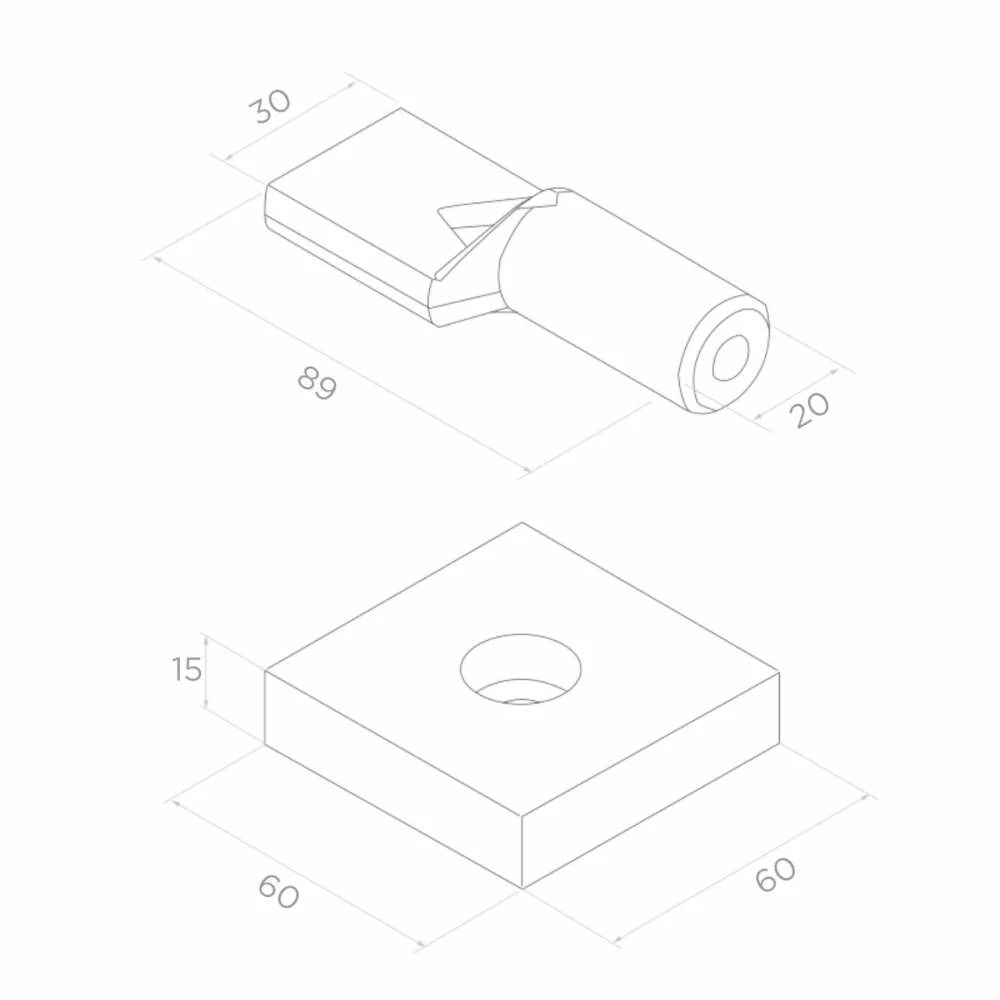

Abmessungen und technische Parameter

Anwendung und Montage

Der Dorn mit Platte ist das untere Element des Flügeltorscharniers. Die Platte wird mittels Schrauben (zentrales Loch in der Platte) am Pfosten oder an der Zaunbasis befestigt, und der Dorn bildet die Achse, um die sich der Torflügel dreht. Das Produkt ist für die Verwendung mit einem entsprechenden oberen Scharnier bestimmt – zusammen bilden sie ein vollständiges Scharniersystem für einen Flügel. Dank der massiven Konstruktion und einfachen Geometrie ist die Montage schnell und erfordert keine Spezialwerkzeuge, was sich in einer kürzeren Ausführungszeit des Auftrags auf der Baustelle niederschlägt.
