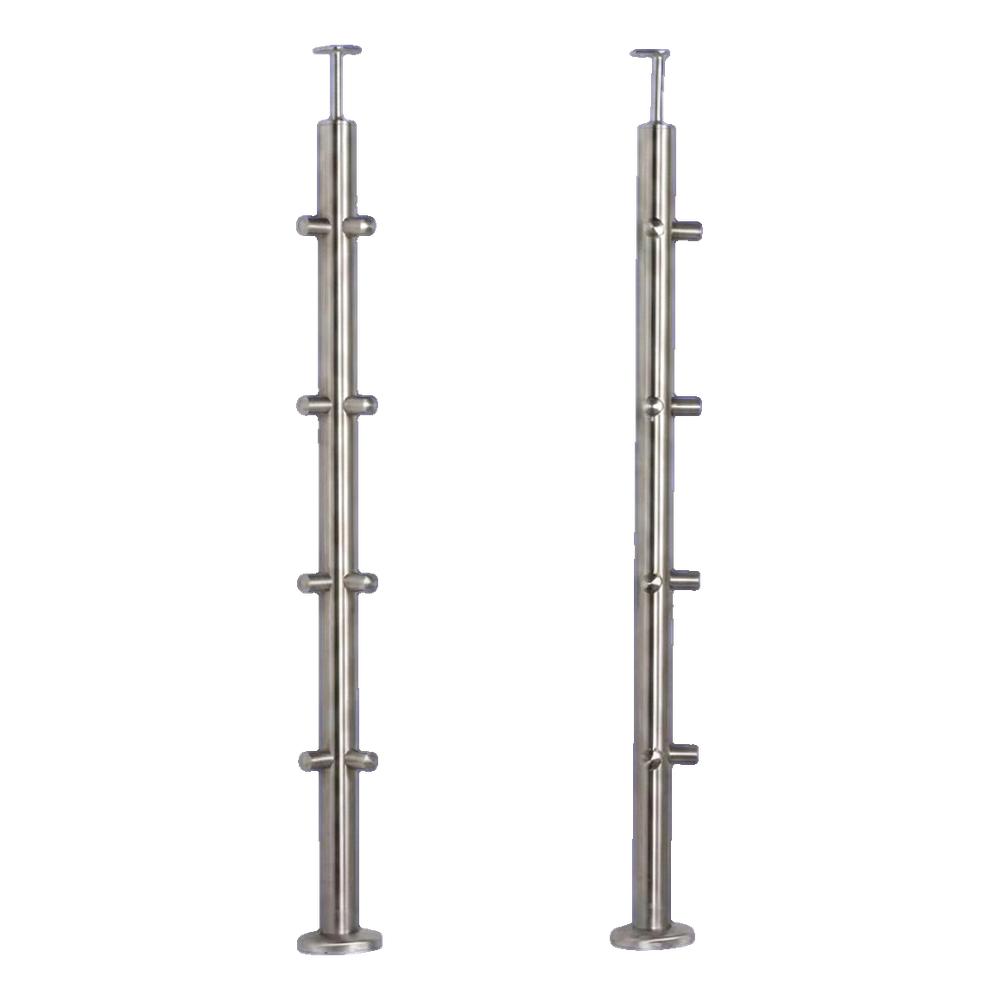

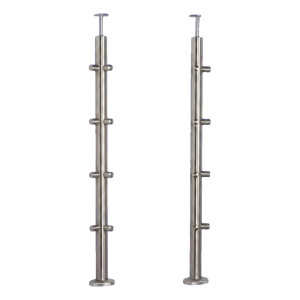

PSG Eck-Balustradenpfosten aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenmontage
Leave feedback on the product
Eck-Balustradenpfosten PSG aus Edelstahl AISI 304, ø 42,4 mm, Höhe 960 mm. Wandstärke 2 mm, satinierte Oberfläche. 8 Halterungen für Rohre ø 12 mm, Eck-Handlaufhalter. Bodenmontage, Gewicht 3,16 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-205
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung

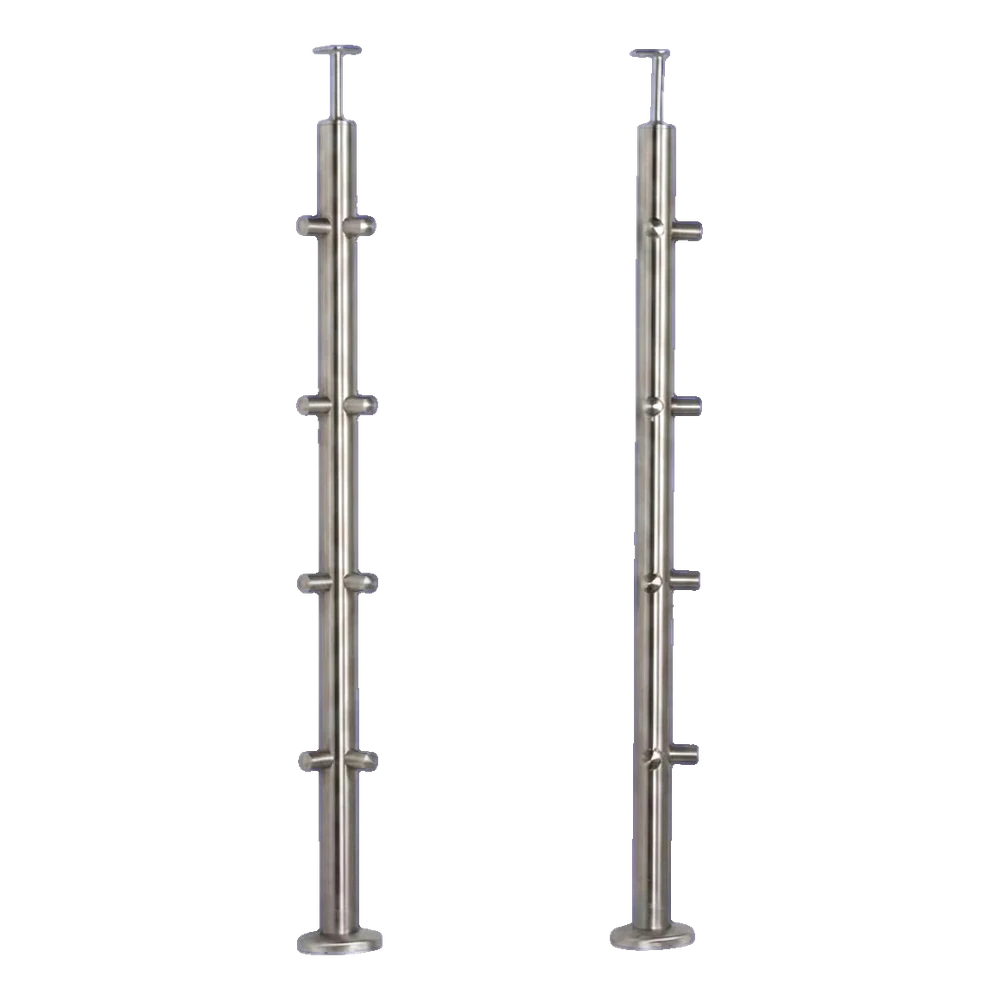

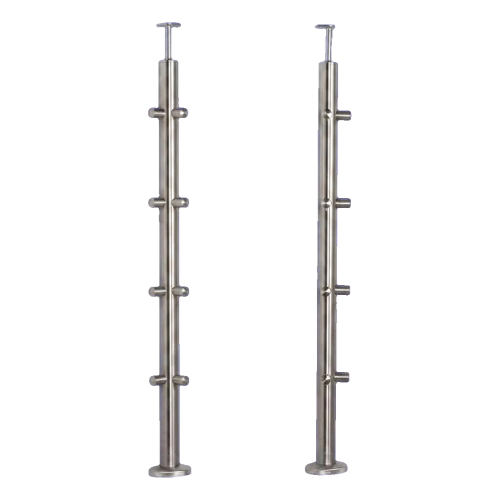

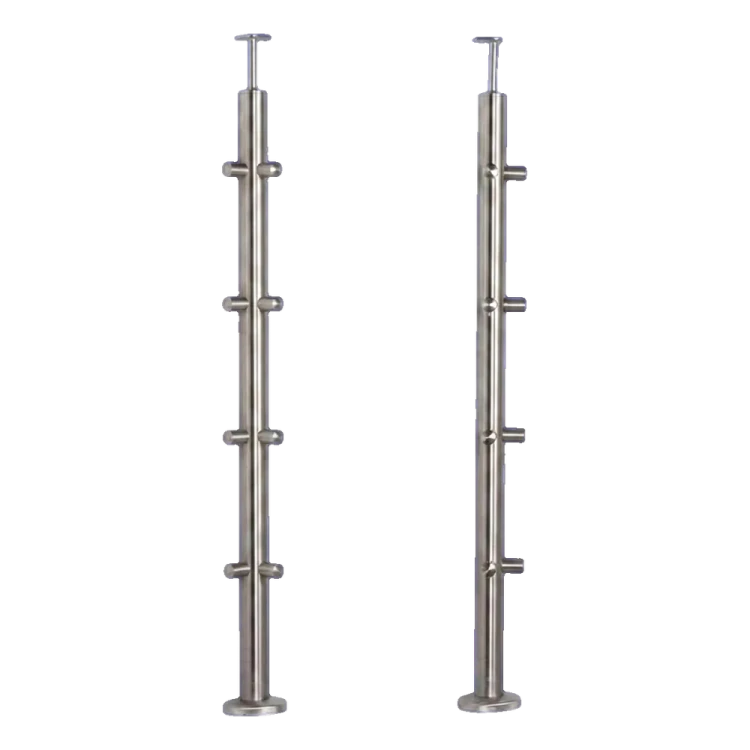

PSG Eck-Balustradenpfosten aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenmontage
Eck-Balustradenpfosten PSG aus geschliffenem Edelstahl AISI 304 ist eine solide und ästhetische Basis für moderne Balkon- und Treppengeländer. Dank der Eckkonstruktion mit 8 Halterungen (je 4 auf jeder Seite) für Füllstäbe ø 12 mm bildet der Pfosten einen kompletten Eckpunkt des Balustradensystems ø 42,4 mm. Die Bodenmontage gewährleistet Stabilität, und die satinierte Oberfläche verleiht dem Ganzen ein elegantes, professionelles Aussehen.
Die zum Set gehörenden Verbindungsstücke und Handlaufbefestigungen sind nicht dauerhaft montiert – es wird empfohlen, sie mit anaerober Klebstoff für Edelstahl zu kleben. Dadurch erhält der Installateur die Möglichkeit zur Regulierung und Anpassung des Pfostens an die Baustellenbedingungen und kann bei Bedarf den Pfosten kürzen, z.B. aufgrund von Bodenunebenheiten.
Technische Parameter des Pfostens
- Material: Edelstahl AISI 304, satinierte Oberfläche (geschliffen)
- Pfostendurchmesser: ø 42,4 mm
- Wandstärke: 2 mm
- Pfostenhöhe: 960 mm
- Gesamthöhe mit Handlauf: 1002,4 mm
- Abstand der Montagelöcher: 190 mm (4 Ebenen, alle 190 mm)
- Abstand des untersten Lochs vom Sockel: 200 mm
- Gewindebohrungen: 2 × M6 auf jeder Ebene, im 90°-Winkel angeordnet
- Anzahl Halterungen: 8 Stk. (4 + 4, auf beiden Seiten der Ecke)
- Durchmesser Füllstab: ø 12 mm
- Montage: im Boden
- Gewicht: 3,16 kg
- EAN: 5903313202107

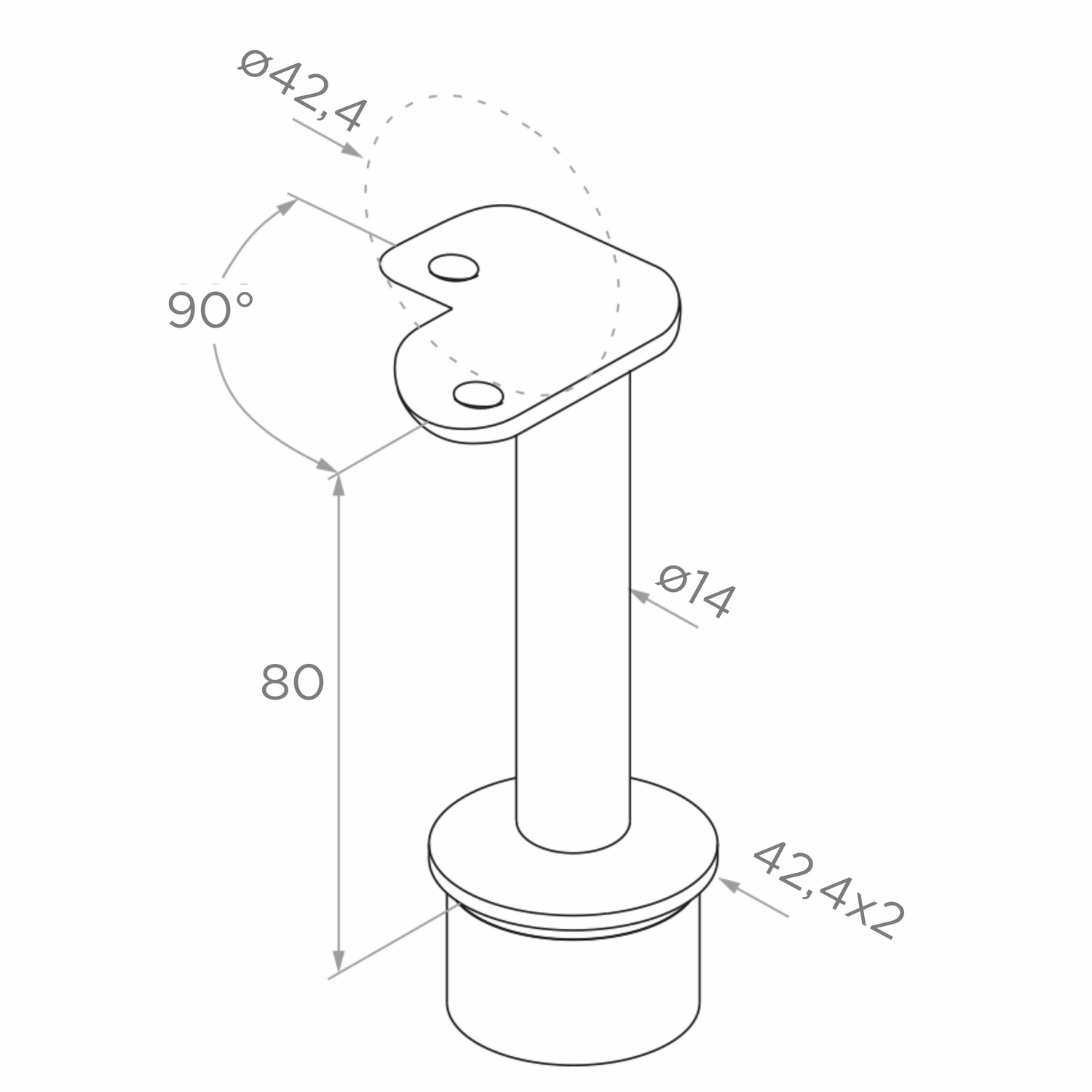

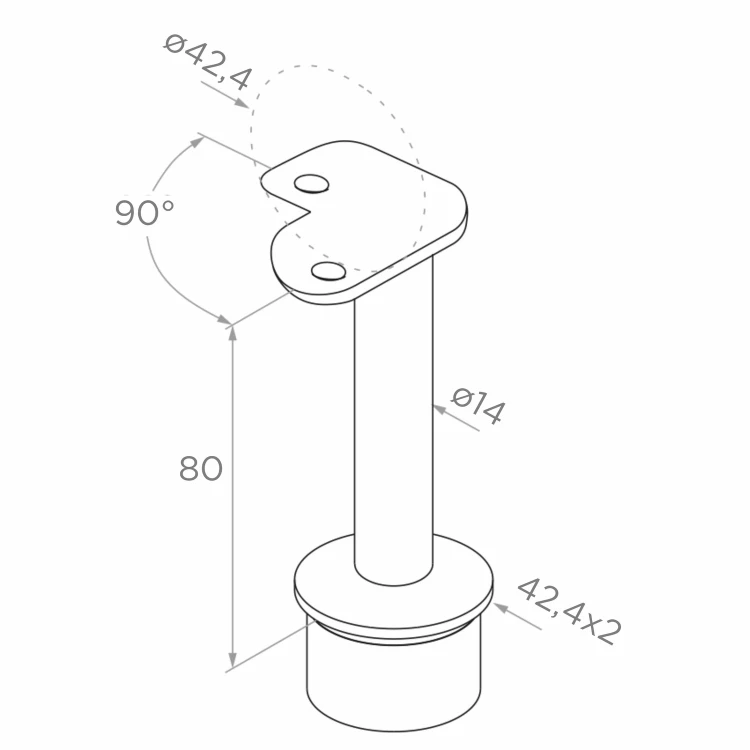

Eck-Handlaufhalter
Halter, der auf der Spitze des Pfostens montiert wird, ausgestattet mit einem im 90°-Winkel gebogenen Eckblech, das die Abstützung des Handlaufs in der Geländerecke ermöglicht.
- Zapfenhöhe: 80 mm
- Zapfendurchmesser: ø 14 mm
- Sockeldurchmesser (passend zum Rohr): ø 42,4 × 2 mm
- Handlaufdurchmesser: ø 42,4 mm
- Winkel des Montagebleches: 90°

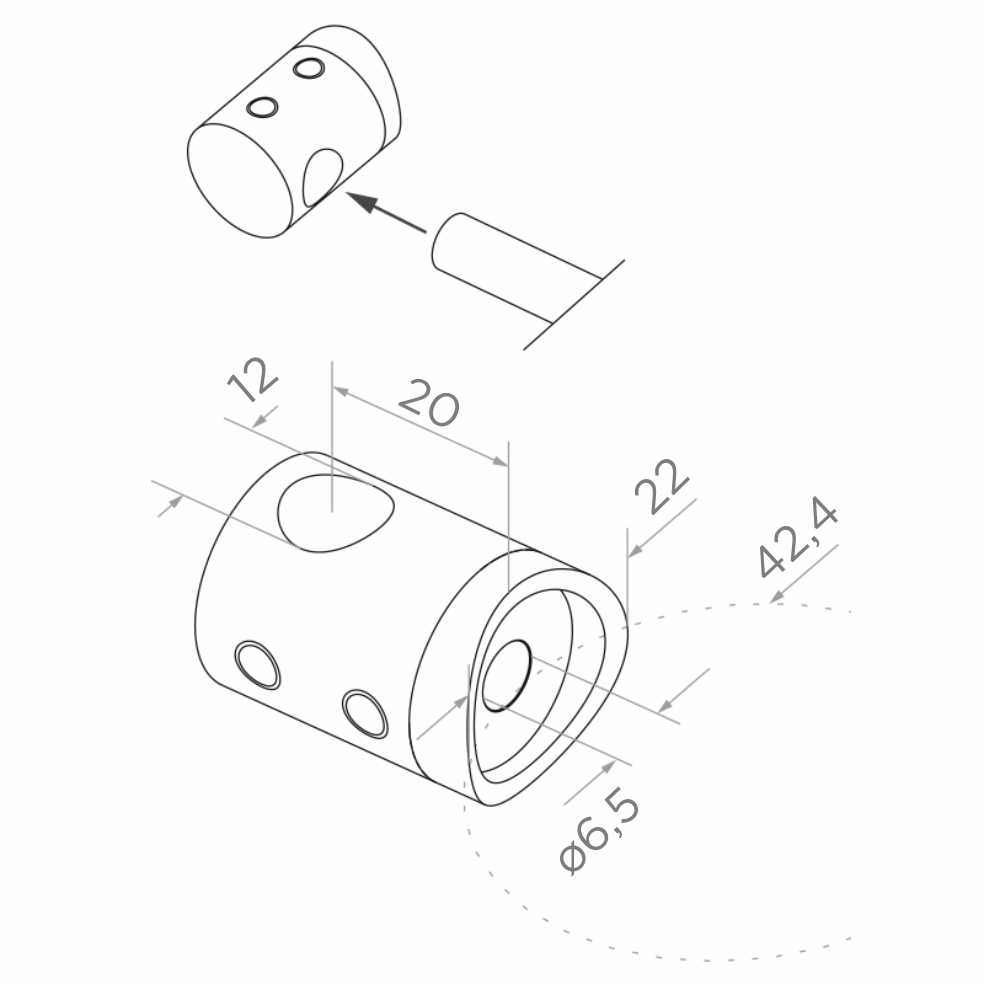

Durchgangshalter für Füllstab
Halter mit Aussparung angepasst an das Pfostenrohr, befestigt mit Schraube durch Montageloch. Ermöglicht durchgehende Führung der Füllstäbe.
- Durchmesser der Rohröffnung: ø 12 mm
- Außendurchmesser der Halterung: ø 22 mm
- Tiefe (Abstand zur Lochachse): 20 mm
- Durchmesser Montageloch: ø 6,5 mm
- Anpassung an Rohr: ø 42,4 mm

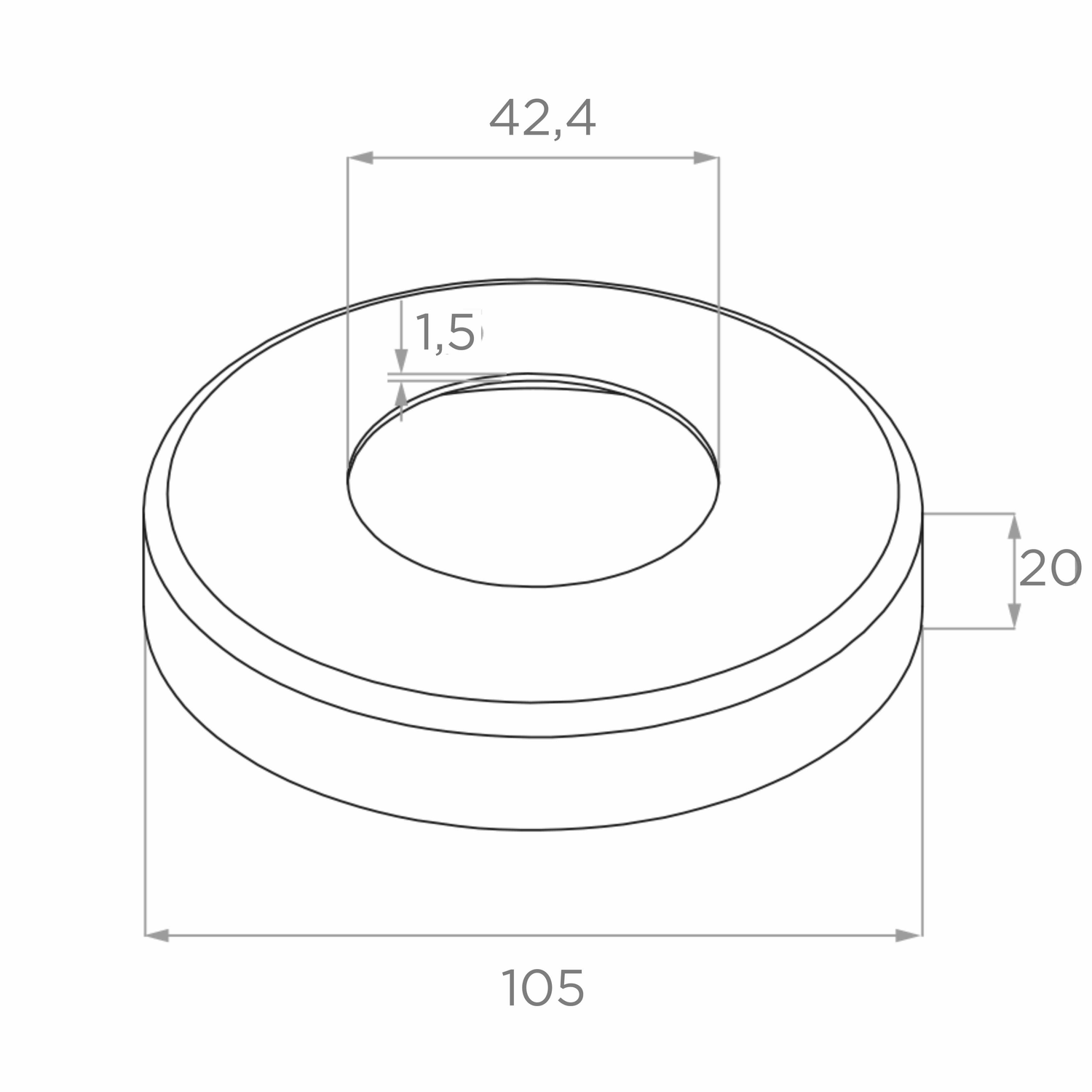

Sockelabdeckung (Rosette)
Abdeckung, die auf den unteren Teil des Pfostens aufgesetzt wird, verdeckt die Montagestelle im Boden und verleiht der Oberfläche ein professionelles Aussehen.
- Außendurchmesser: 105 mm
- Innenloch-Durchmesser: ø 42,4 mm
- Höhe: 20 mm
- Blechstärke: 1,5 mm

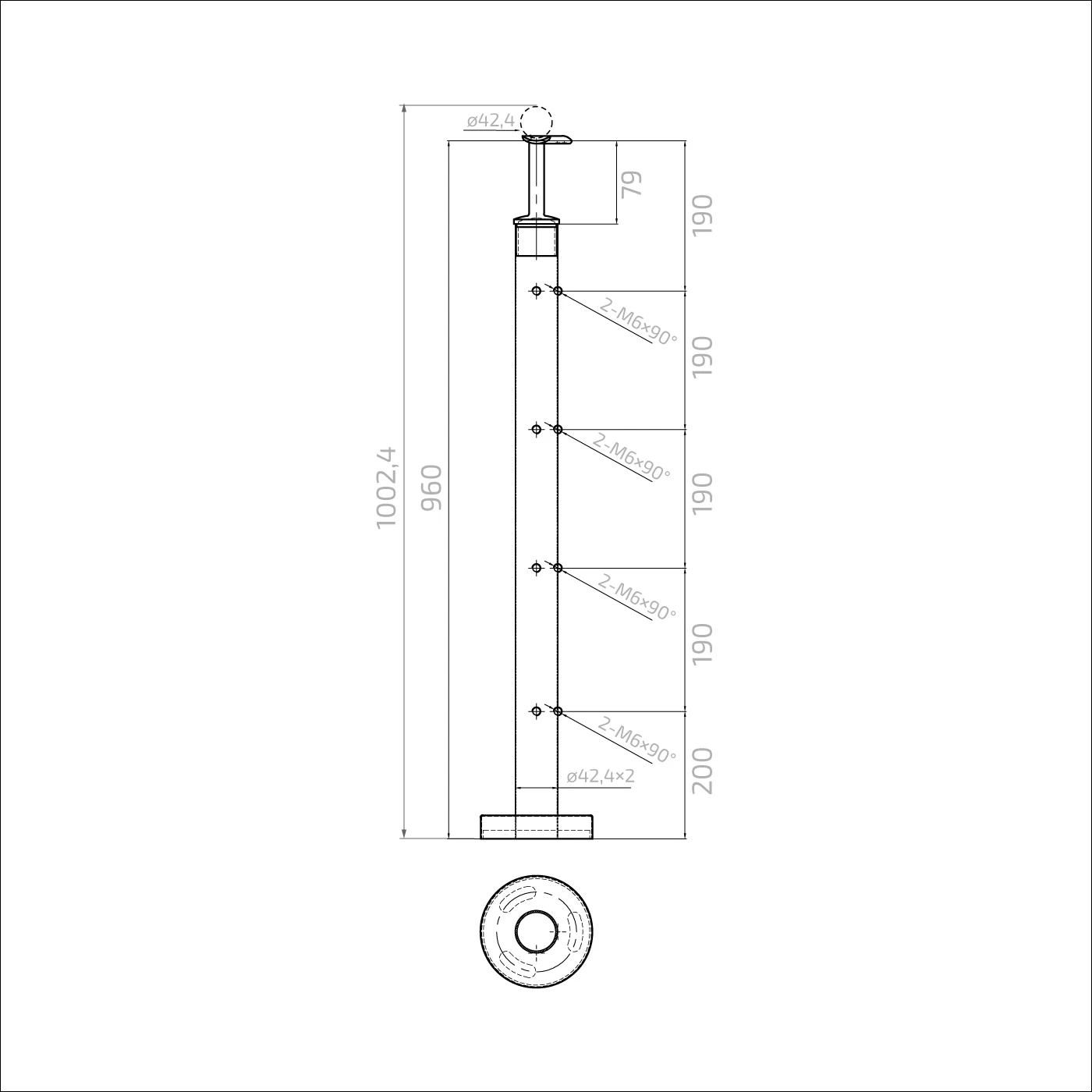

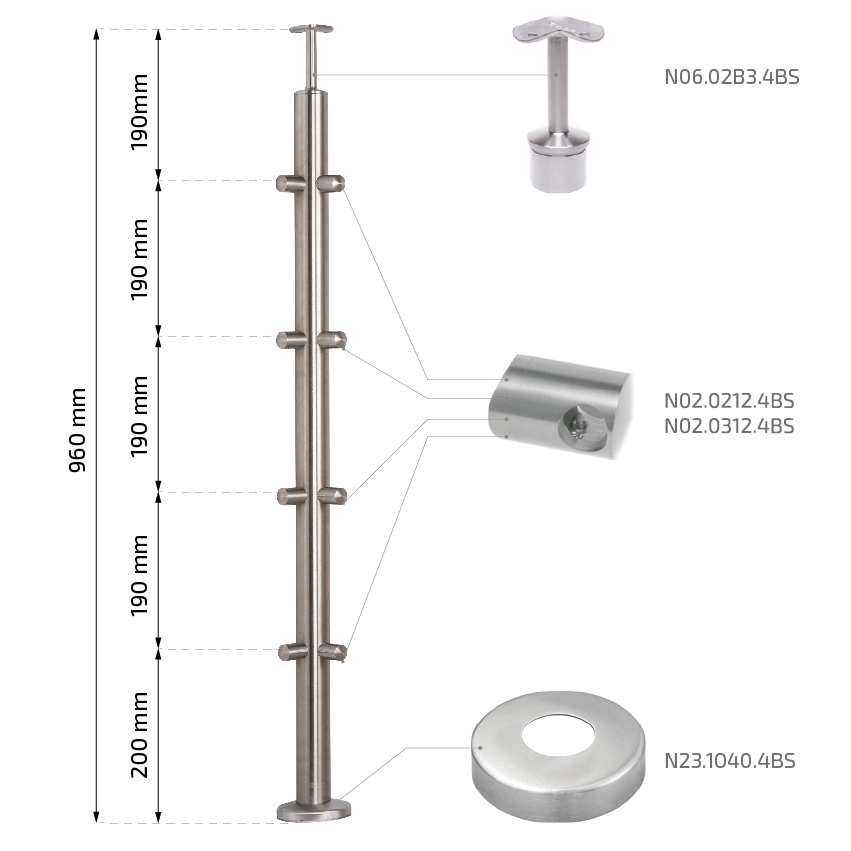

Maßschema des Pfostens

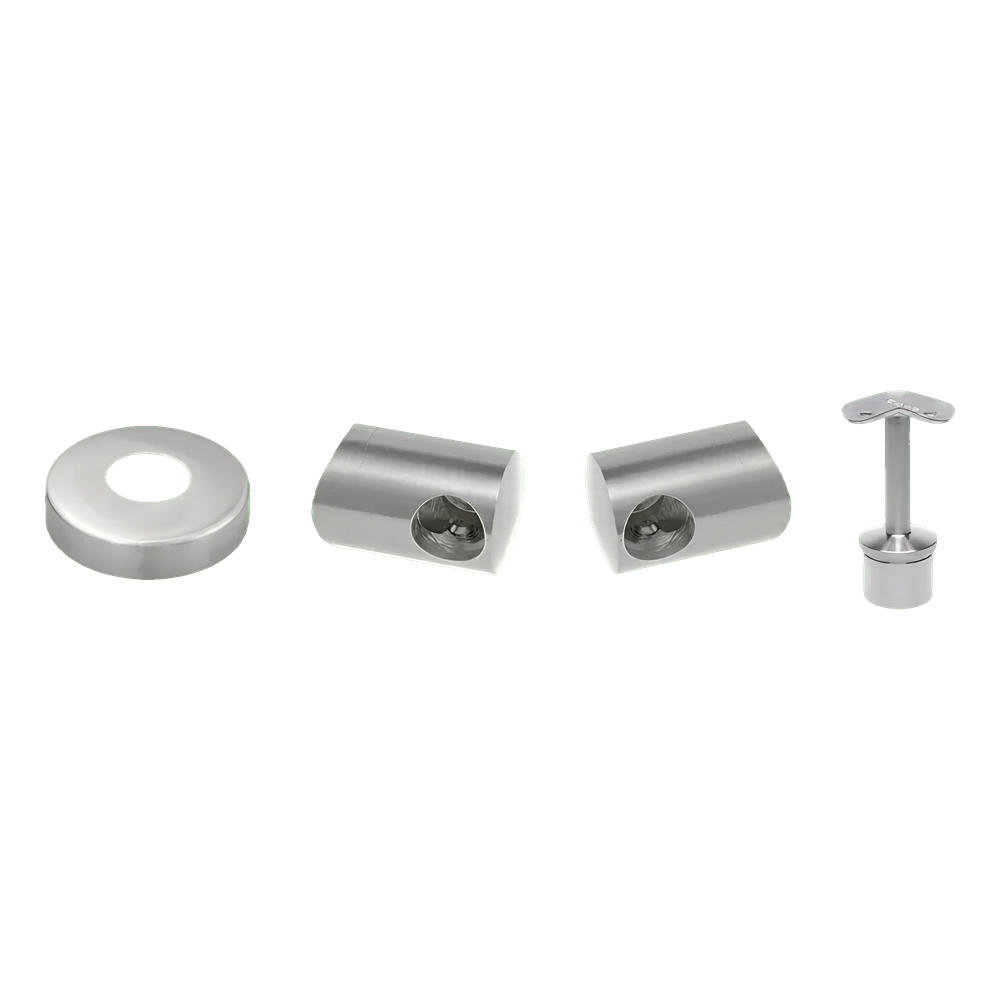

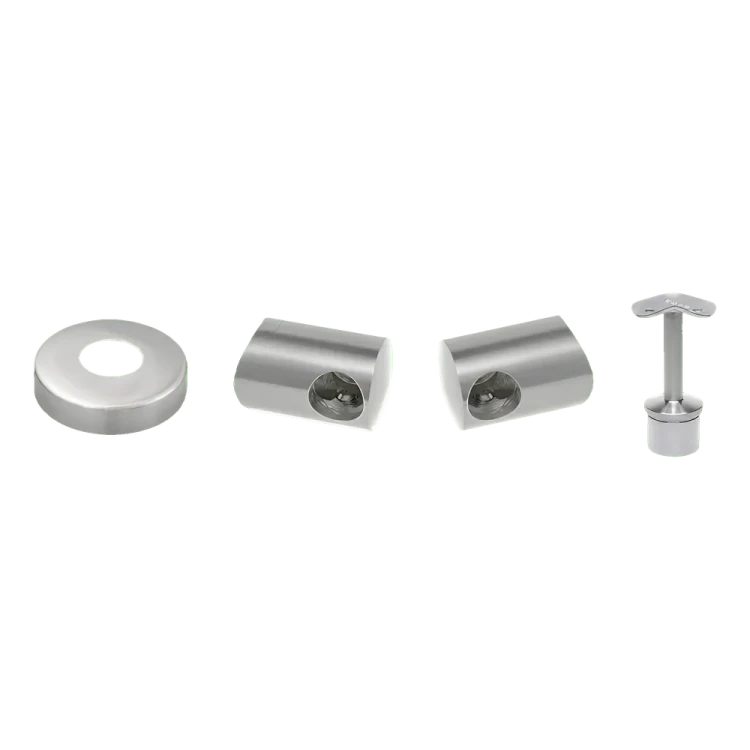

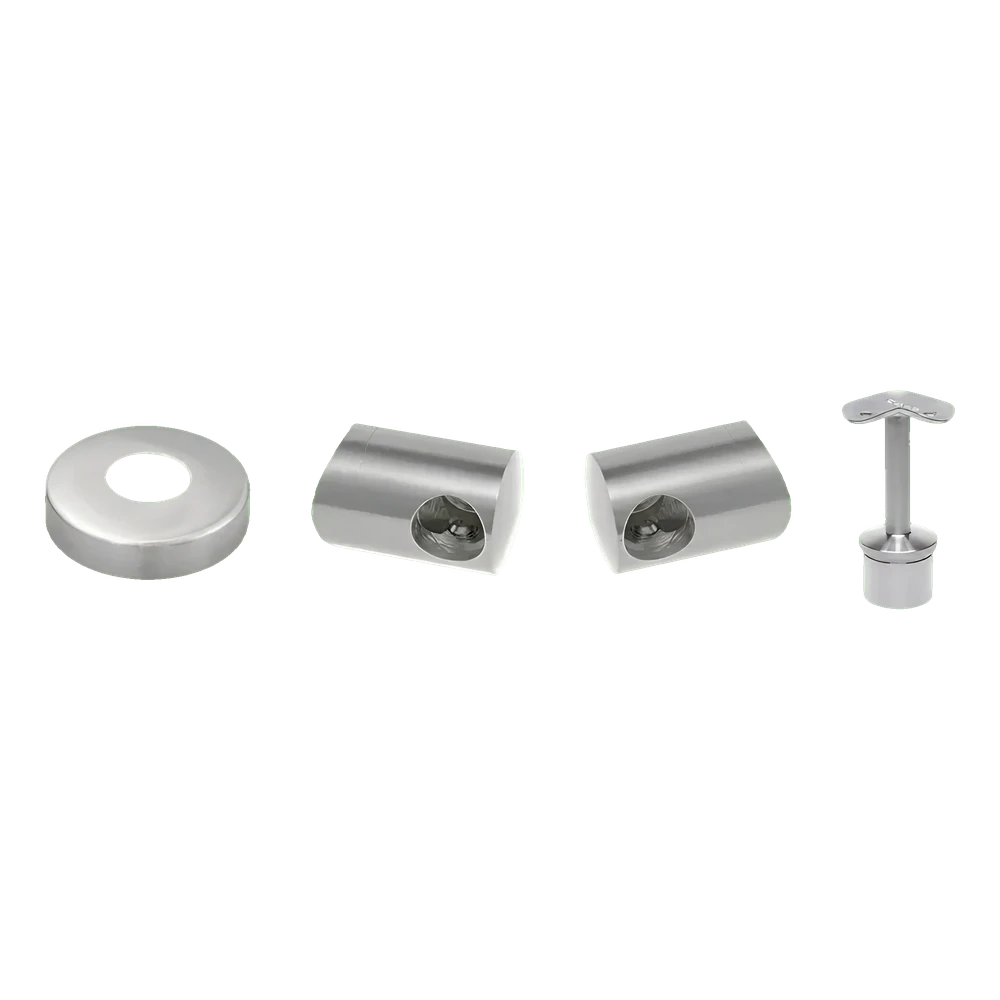

Lieferumfang
- Eckpfosten ø 42,4 × 960 mm — 1 Stk.
- Sockelabdeckung (Rosette) — 1 Stk.
- Durchgangshalter für Rohr ø 12 mm — 2 × 4 Stk. (insgesamt 8 Stk.)
- Eck-Handlaufhalter — 1 Stk.
