PSG Geländerpfosten durchlaufend Ø42,4 mm aus Edelstahl AISI 304 – 4 Halterungen Ø12, Bodenmontage
Leave feedback on the product
Geländerpfosten PSG durchlaufend Ø42,4 mm aus Edelstahl AISI 304. Höhe 1060 mm, Wandstärke 2 mm. 4 durchlaufende Halterungen Ø12 mm, Abstand 210 mm. Bodenmontage. Enthält Bodenrosette, Handlaufverbinder. Gewicht 3,08 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-207
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung

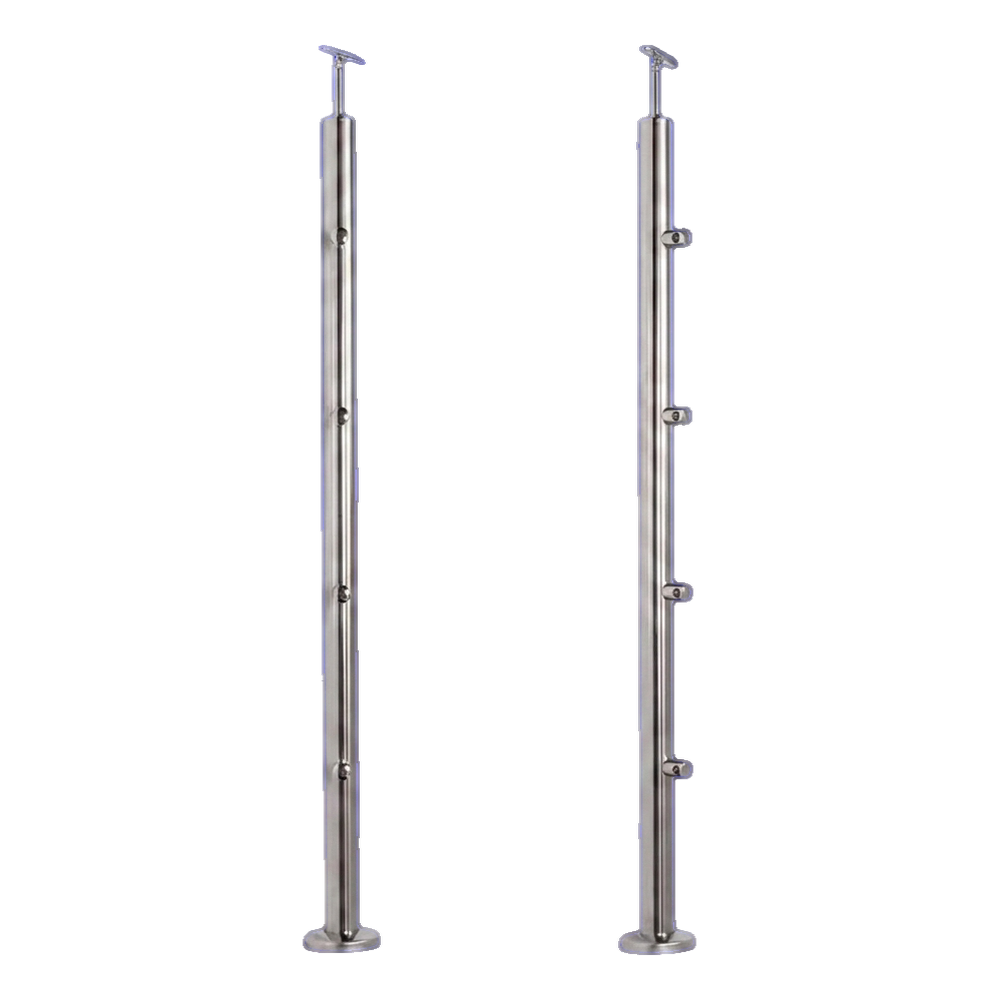

PSG Durchgangs-Geländerpfosten Ø42,4 mm aus Edelstahl AISI 304 – 4 Halterungen Ø12, Bodenmontage
Mittlerer Pfosten (Durchgang) für Innengeländer — Balkon- und Treppengeländer — aus hochwertigem Edelstahl AISI 304 in satinierter Ausführung. Ausgestattet mit 4 Durchgangshalterungen für Füllstäbe Ø 12 mm, bestimmt für die Bodenmontage. Die universelle Konstruktion ermöglicht den Einsatz in verschiedensten architektonischen Projekten, und das mitgelieferte Zubehör (Basisabdeckung, Handlaufverbinder) gewährleistet eine vollständige und ästhetische Montage.
Die Gesamthöhe des Pfostens mit Handlaufverbinder beträgt 1102,4 mm, was in Verbindung mit dem Handlauf Ø 42,4 mm eine ergonomische Geländerhöhe entsprechend den Baustandards ergibt. Die Halterungen sind gleichmäßig alle 210 mm angeordnet und gewährleisten eine ästhetische Aufteilung der Füllung.

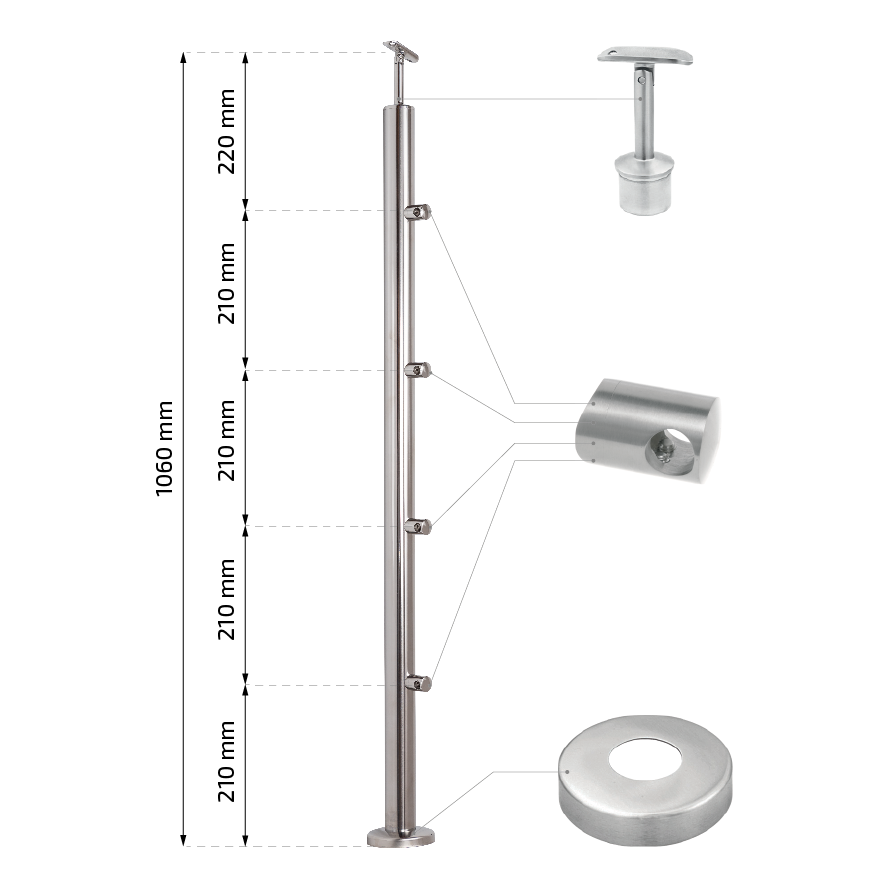

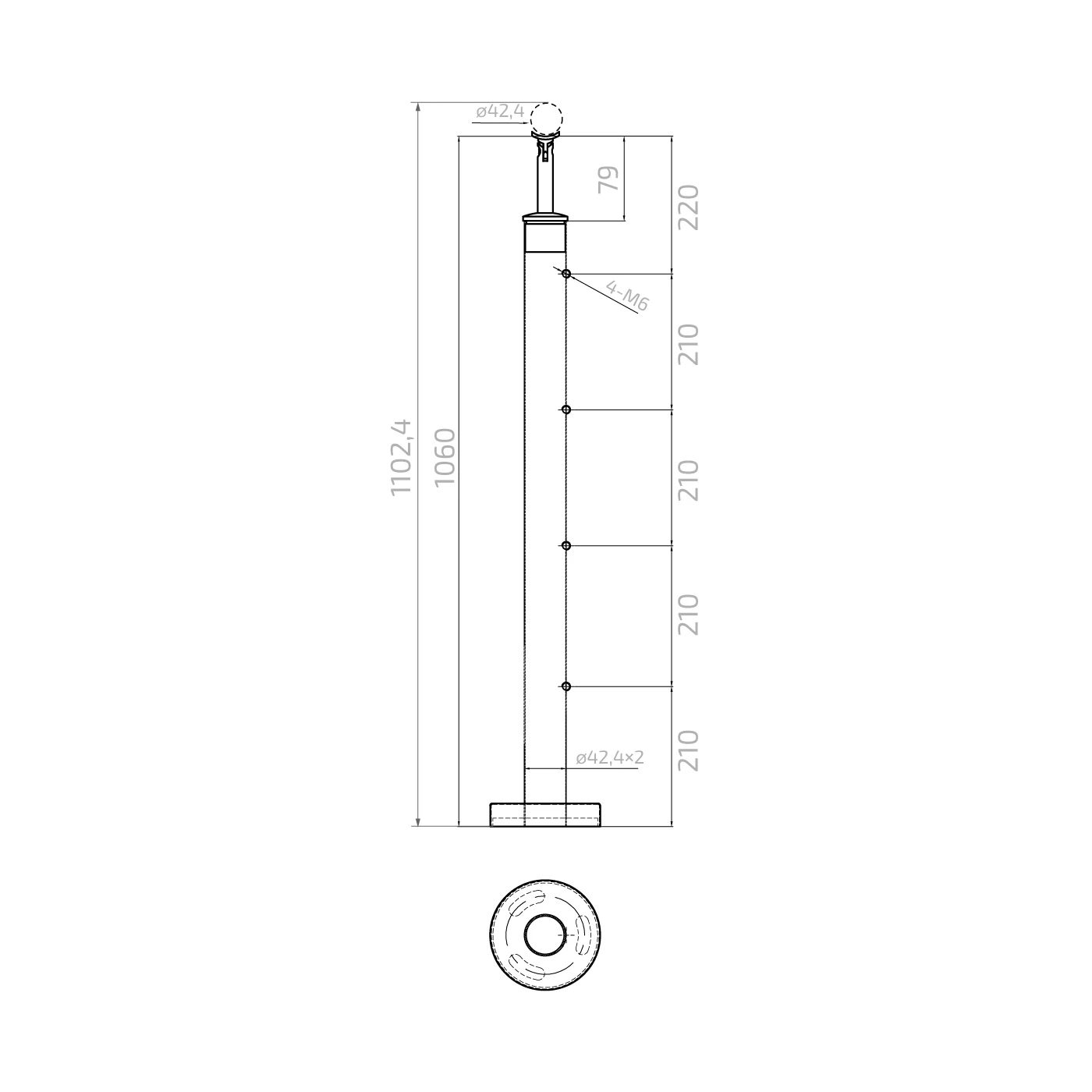

Technische Parameter des Pfostens
- Material: Edelstahl AISI 304 (satiniert/geschliffen)
- Rohrdurchmesser: Ø 42,4 mm
- Rohrwandstärke: 2 mm
- Pfostenhöhe (Rohr): 1060 mm
- Gesamthöhe mit Handlaufverbinder: 1102,4 mm
- Anzahl Durchgangshalterungen: 4 Stk.
- Durchmesser der Öffnungen für Stäbe: Ø 12 mm
- Abstand zwischen den Halterungen: 210 mm
- Abstand vom Boden zur ersten Halterung: 210 mm
- Abstand von der letzten Halterung zur Rohrkante: 220 mm
- Befestigungsgewinde für Halterungen: M6 (4 Stk.)
- Montage: im Boden
- Gewicht: 3,08 kg
- EAN: 5903313202114

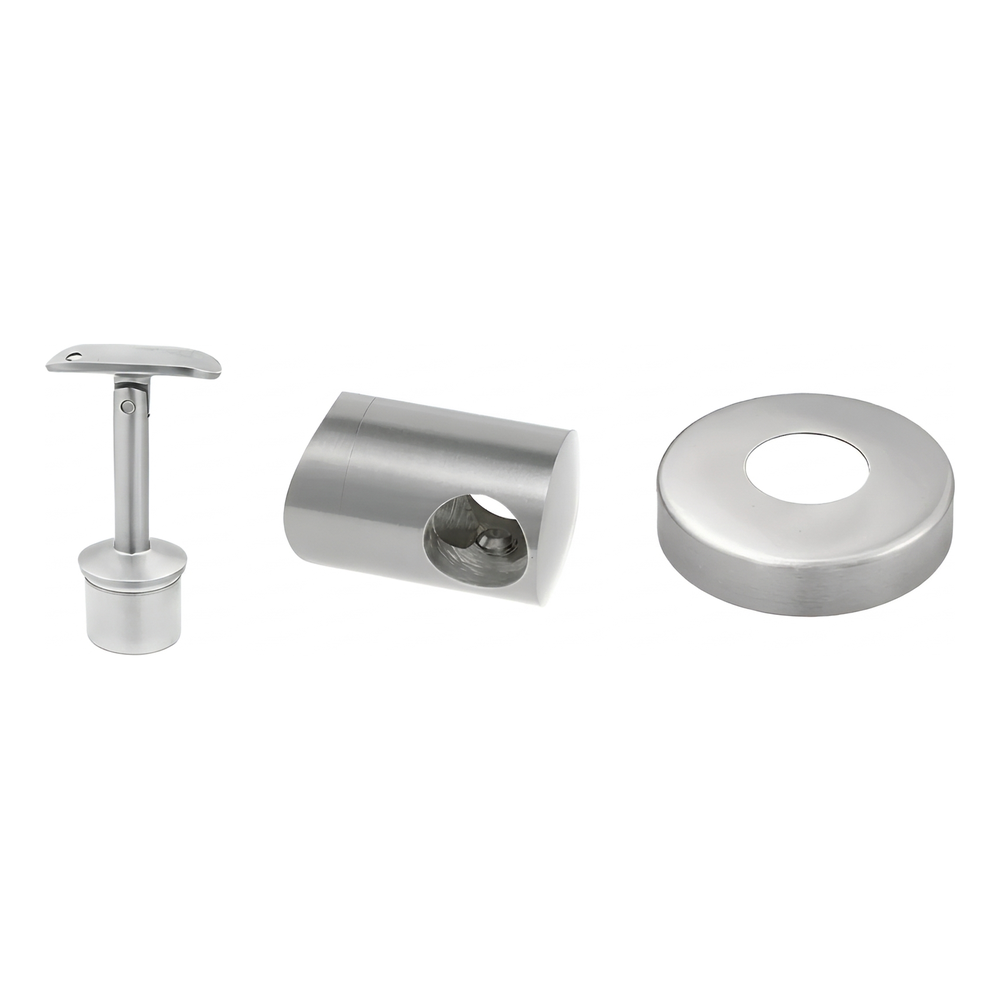

Lieferumfang
- Geländerpfosten Ø 42,4 × 1060 mm
- Basisabdeckung — 1 Stk.
- Durchgangshalterungen für Stab Ø 12 mm — 4 Stk.
- Handlaufverbinder — 1 Stk.
Elemente im Set — Handlaufverbinder, Durchgangshalterung für Stab und Basisabdeckung sind dem Pfosten beigelegt, aber nicht dauerhaft befestigt. Dadurch kann der Installateur Position und Winkel der Elemente frei an die Baustellenbedingungen anpassen. Der Hersteller empfiehlt die Verwendung eines speziellen anaeroben Klebers für Edelstahl, um eine dauerhafte und solide Verbindung zu erzielen. Diese Montageart ermöglicht auch eine eventuelle Kürzung des Pfostens bei Unebenheiten des Bodens.
Abmessungen der Komponenten

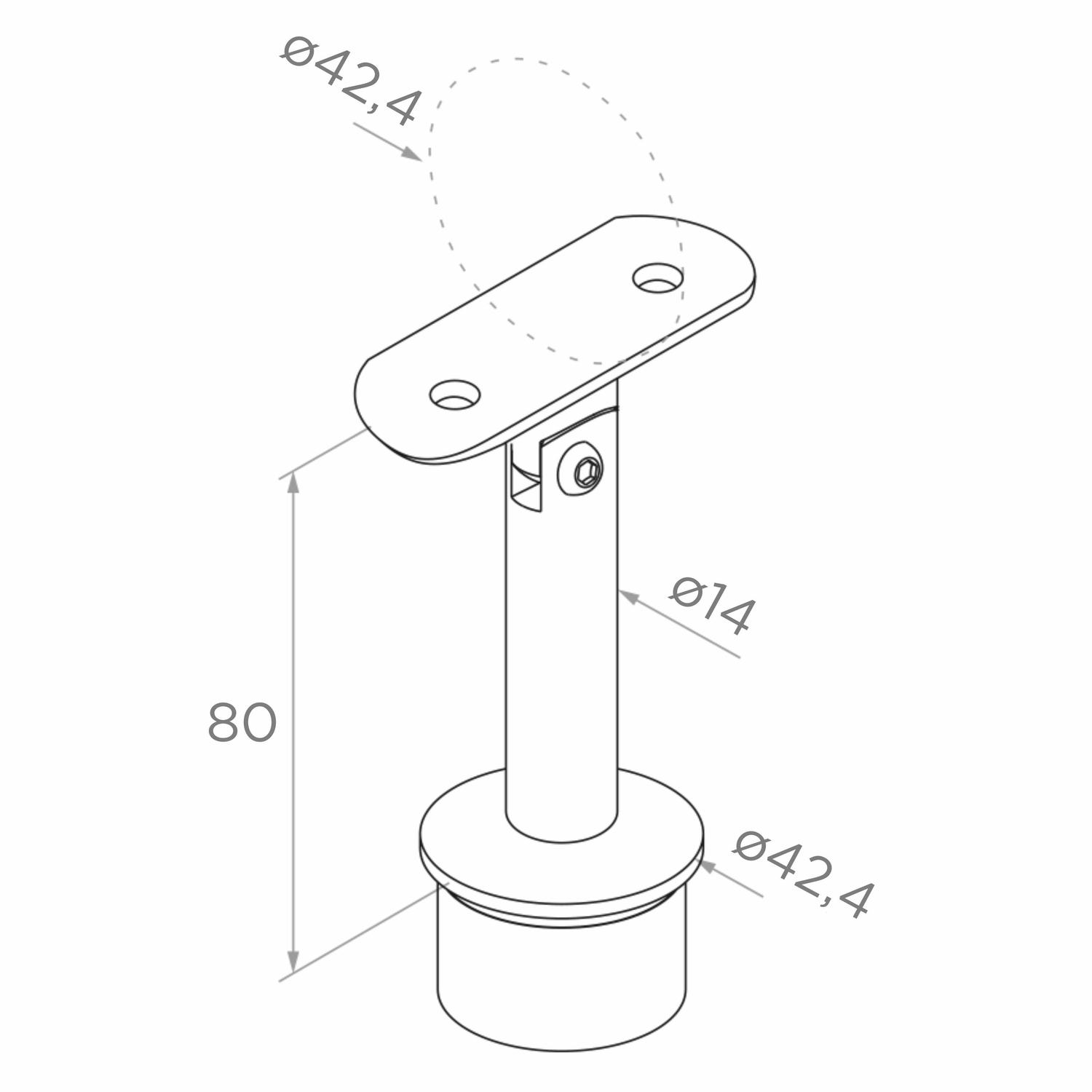

Handlaufverbinder
- Verbinderhöhe: 80 mm
- Zapfendurchmesser: Ø 14 mm
- Durchmesser der Montagebasis: Ø 42,4 mm
- Kompatibler Handlauf: Ø 42,4 mm

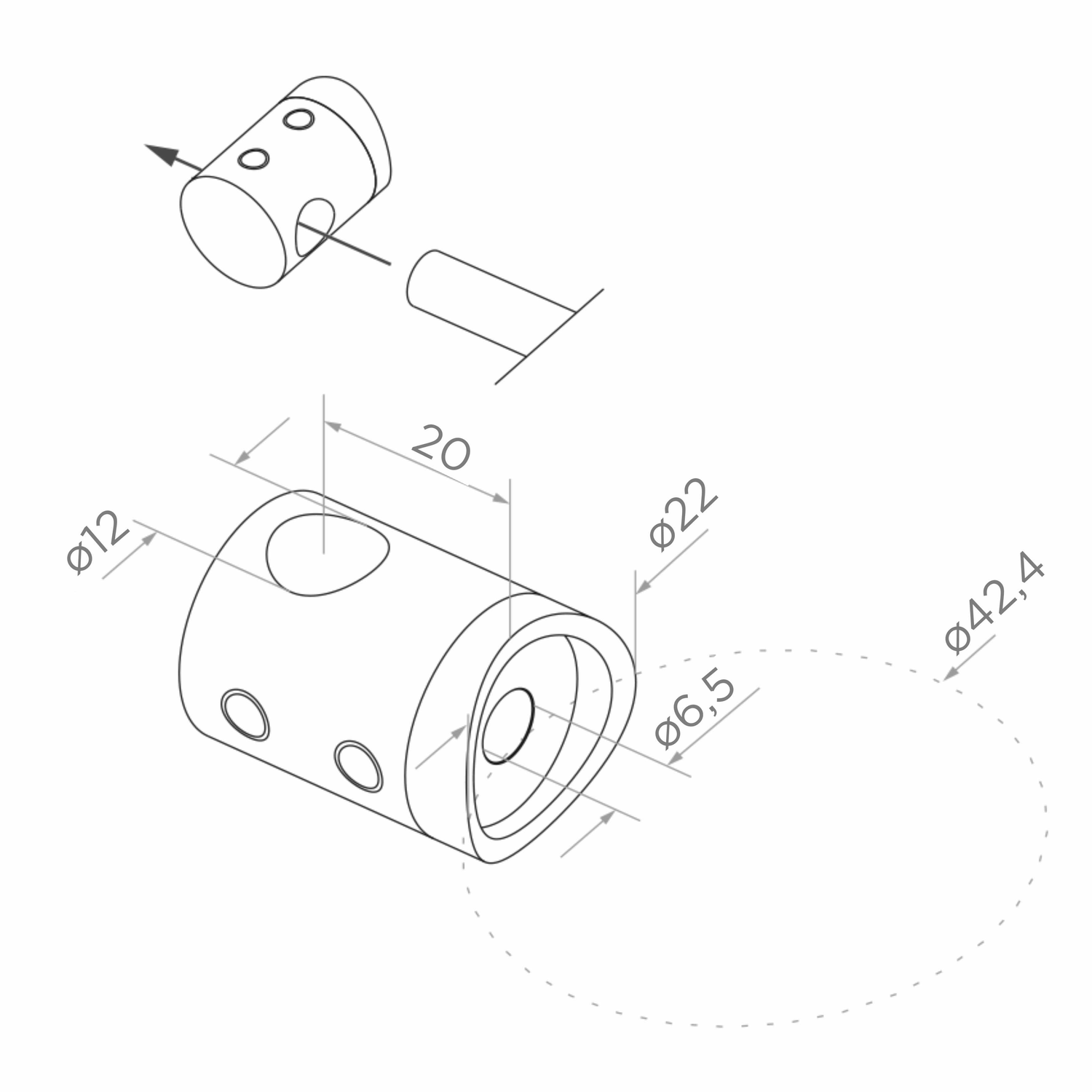

Durchgangshalterung für Stab
- Außendurchmesser der Halterung: Ø 22 mm
- Durchmesser der Öffnung für Stab: Ø 12 mm
- Einsetztiefe (Abstand der Stabachse von der Stirnseite): 20 mm
- Durchmesser der Montagebohrung (für Schraube): Ø 6,5 mm

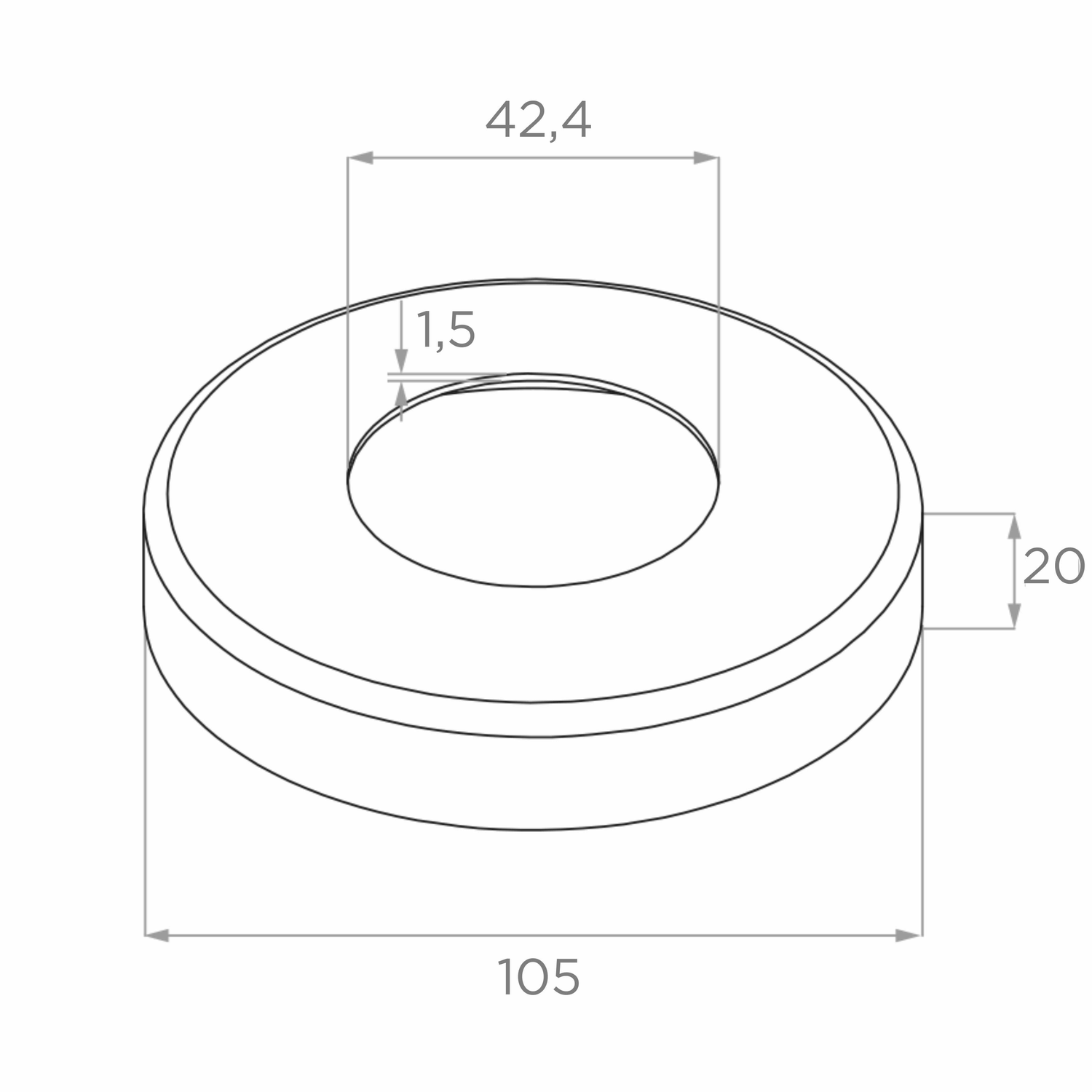

Basisabdeckung
- Außendurchmesser: Ø 105 mm
- Innendurchmesser der Öffnung: Ø 42,4 mm
- Höhe: 20 mm
- Materialstärke: 1,5 mm
