PSG Halterung für Auflaufbock eines freitragenden Schiebetors 130×75 mm
Leave feedback on the product
PSG-Halterung für den Auflaufbock eines freitragenden Schiebetors aus verzinktem Stahl. Abmessungen 130×75×55 mm, Blechdicke 3 mm. Winkel mit Langlöchern zur Positionseinstellung. Für die seitliche Montage der Auflaufaufnahme. Gewicht 0,28 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-250
Beschreibung
PSG Halterung für Auflaufbock eines freitragenden Schiebetors 130×75 mm

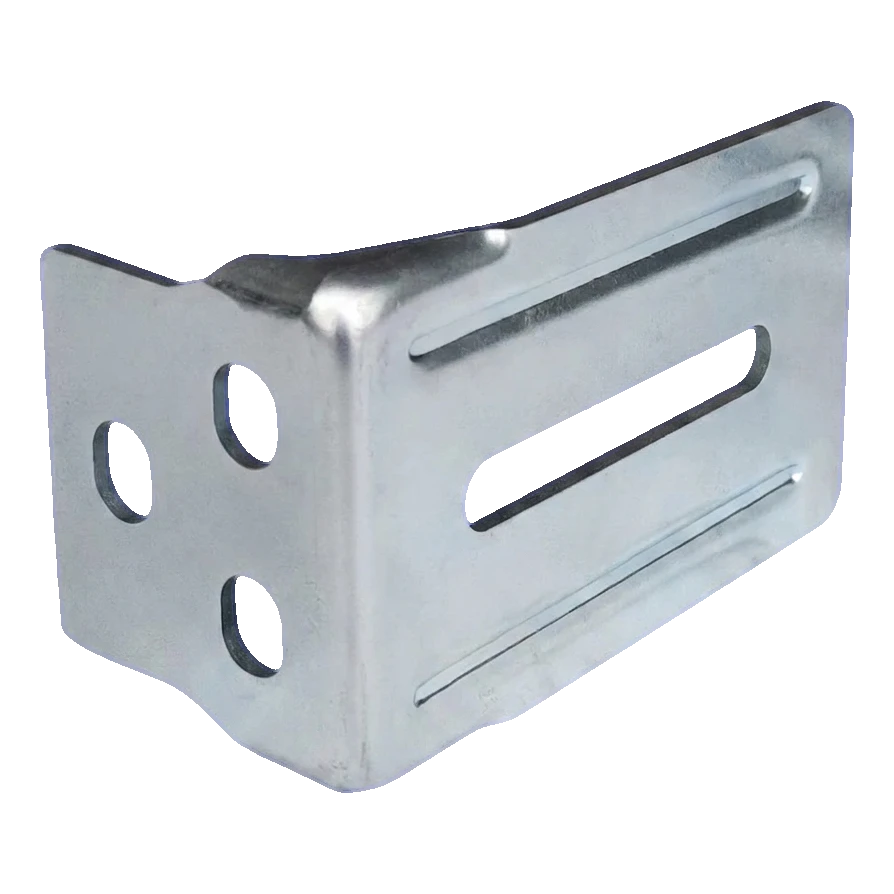

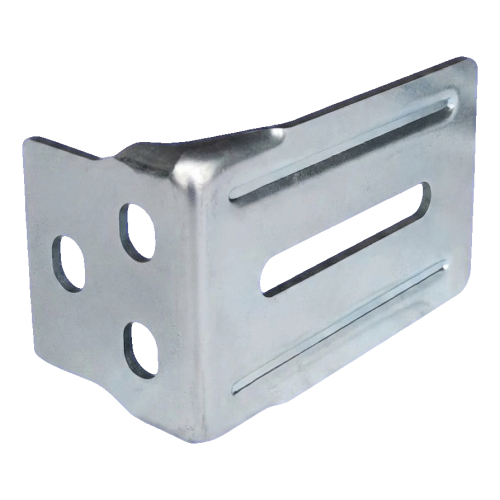

Die PSG-Halterung für den Auflaufbock ist ein Stahlwinkel für die seitliche Montage der Auflaufaufnahme bei freitragenden Schiebetoren. Dank der robusten Konstruktion aus Stahlblech mit einer Dicke von 3 mm sorgt sie für eine stabile und dauerhafte Befestigung des Auflaufmechanismus – des Schlüsselelements, das für das korrekte Schließen des Schiebetors verantwortlich ist.
Die Halterung hat die Form eines L und ist sowohl am senkrechten als auch am waagerechten Schenkel mit Langlöchern ausgestattet, die eine präzise Einstellung der Position des Auflaufbocks bei der Montage ermöglichen. Runde Löcher in der senkrechten Wand dienen der zusätzlichen Befestigung. Diese Konstruktion ermöglicht Montagebetrieben eine schnelle Montage mit der Möglichkeit zur Korrektur der Ausrichtung, ohne dass neue Löcher gebohrt werden müssen.

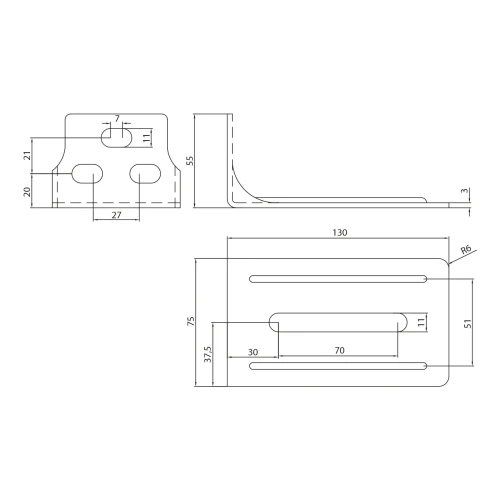

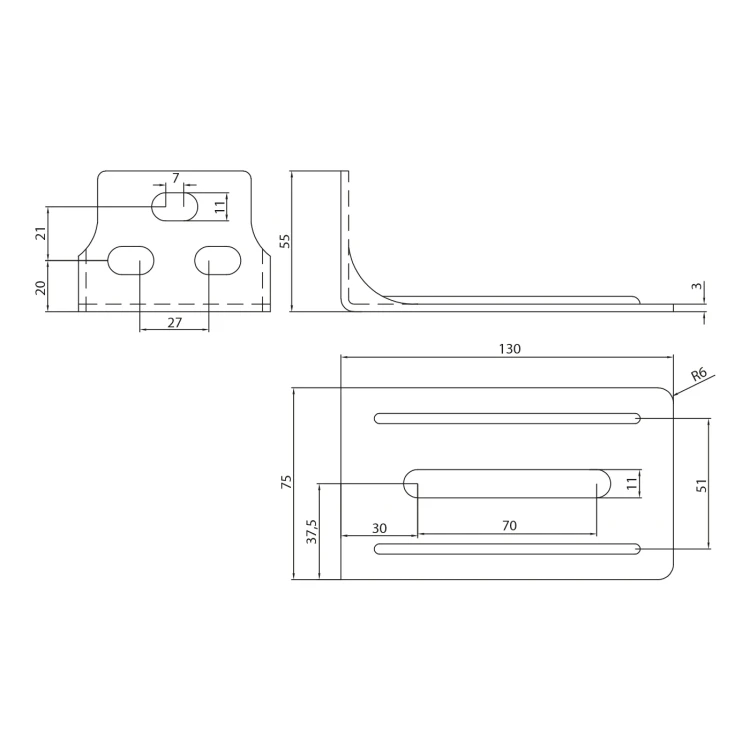

Abmessungen und technische Daten
- Länge des waagerechten Schenkels (L): 130 mm
- Breite der Halterung: 75 mm
- Höhe des senkrechten Schenkels (H): 55 mm
- Blechdicke: 3 mm
- Eckenradius: R6
- Langlöcher (Einstelllöcher): 11 mm breit
- Länge des mittleren Langlochs (waagerechter Schenkel): 70 mm
- Achsabstand der Langlöcher (waagerechter Schenkel): 51 mm
- Lochabstand (senkrechter Schenkel): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Anwendung und Montage
Die Halterung wird seitlich am Pfosten oder an der tragenden Konstruktion des Tores montiert. Der senkrechte Schenkel mit runden Löchern und Langlöchern dient zum Anschrauben der Halterung am Untergrund, während am waagerechten Schenkel der Auflaufbock (die Auflaufaufnahme) befestigt wird. Die Langlöcher ermöglichen einen Einstellbereich in drei Achsen, sodass die Position der Auflaufrolle relativ zur Laufschiene des freitragenden Schiebetors exakt eingestellt werden kann.
Das Element ist für das PSG-System für freitragende Schiebetore vorgesehen und garantiert volle Kompatibilität mit den Auflaufböcken dieses Herstellers.
