PSG Konsole für Auflaufbock Schiebetor – Seitenmontage, Stahl
Leave feedback on the product
PSG Konsole für Auflaufbock aus Stahl, Seitenmontage. Stahlblech 4 mm, Abmessungen 174×113×175 mm, Gewicht 1,156 kg. Ausladung 175 mm, Befestigungslöcher 3×⌀12 mm, Langlöcher 130×11 mm. Für freitragende Schiebetore.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-274
Beschreibung
PSG Konsole für Auflaufbock Schiebetor – Seitenmontage, Stahl

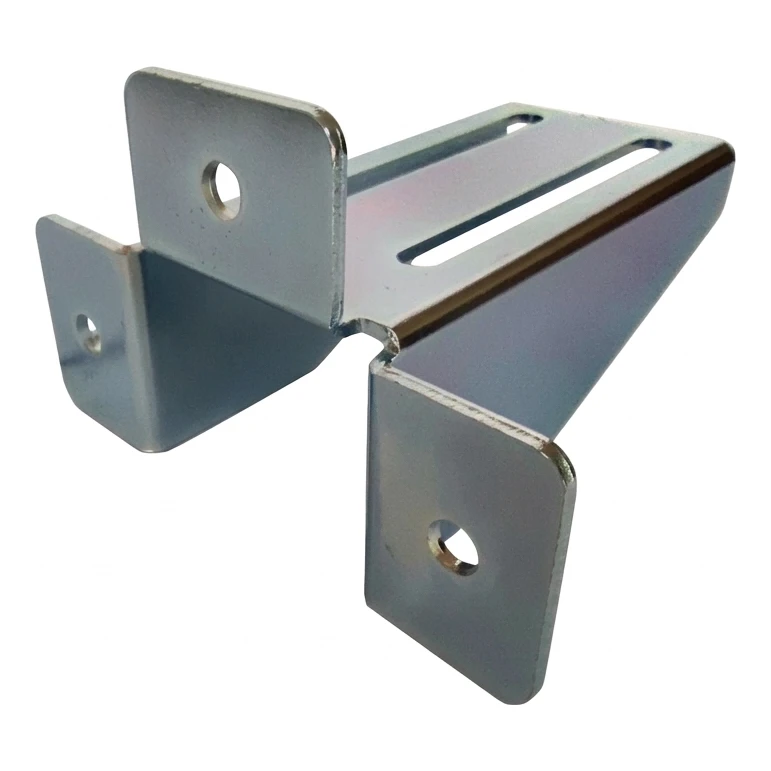

Die PSG Konsole für Auflaufbock ist ein tragendes Stahlbauteil für die seitliche Montage der Auflaufbock-Aufnahme bei freitragenden Schiebetoren. Dank der robusten Konstruktion aus Stahlblech mit einer Stärke von 4 mm und präzisen Befestigungslöchern sorgt sie für eine dauerhafte und stabile Befestigung des Rollenhalters am Pfosten oder an der Wand. Das Produkt verkürzt die Montagezeit – die Langlöcher (nierenförmig) ermöglichen eine Positionsanpassung, ohne erneut bohren zu müssen.
Die Konsole ist ein unverzichtbares Element in Schiebetorsystemen, bei denen der Auflaufbock seitlich und nicht von oben montiert werden muss. Sie eignet sich überall dort, wo die Konstruktion des Pfostens oder der Wand einen Abstand der Auflaufbock-Aufnahme von der Montagefläche erfordert – die Ausladung von 175 mm sorgt für den passenden Abstand.

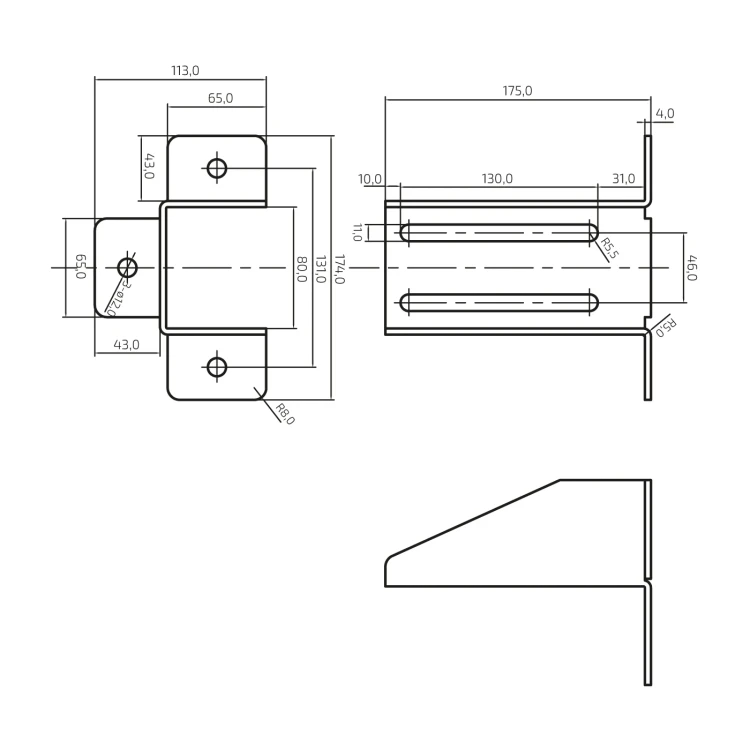

Gesamtabmessungen
- Gesamthöhe: 174 mm
- Gesamtbreite: 113 mm
- Länge (Ausladung von der Wand): 175 mm
- Höhe des Korpus: 80 mm
- Blechstärke: 4 mm
- Gewicht: 1,156 kg
Befestigungs- und Langlöcher
- Befestigungslöcher: 3 × ⌀12 mm (an den seitlichen Flanschen)
- Abstand der Befestigungslöcher (vertikal): 131 mm
- Langlöcher (nierenförmig): Länge 130 mm, Breite 11 mm
- Abstand der Langlöcher (vertikal): 46 mm
- Abstand des Langlochs zur Vorderkante: 10 mm
- Abstand des Langlochs zur Hinterkante: 31 mm
- Rundungsradius des Langlochs: R5,5
Befestigungsflansche
- Abmessungen der seitlichen Flansche: 65 × 43 mm
- Abmessungen des vorderen Flanschs: 65 × 43 mm
- Kantenrundungsradius: R8
- Biegeradius: R5
Material- und Identifikationsdaten
- Material: Stahlblech
- Hersteller: PSG
- EAN: 5903313203593
Die Konsole eignet sich sowohl für die Montage an Stahl- als auch an Betonpfosten. Die Langlöcher ermöglichen eine präzise horizontale Einstellung der Position der Auflaufbock-Aufnahme, was besonders nützlich ist, um die Torachse nach dem Setzen der Pfosten zu korrigieren. Drei runde Löcher ⌀12 mm an den Flanschen sorgen für eine sichere Verankerung des Bauteils im Untergrund.
