PSG Laufschiene aus Stahl für Schiebetore 80×80 mm – 7000 mm

C-Profil 80 × 80 mm mit Wandstärke 5 mm und Schlitzbreite 27,5 mm, Länge 7000 mm – tragendes Element des Torflügels eines freitragenden Schiebetors

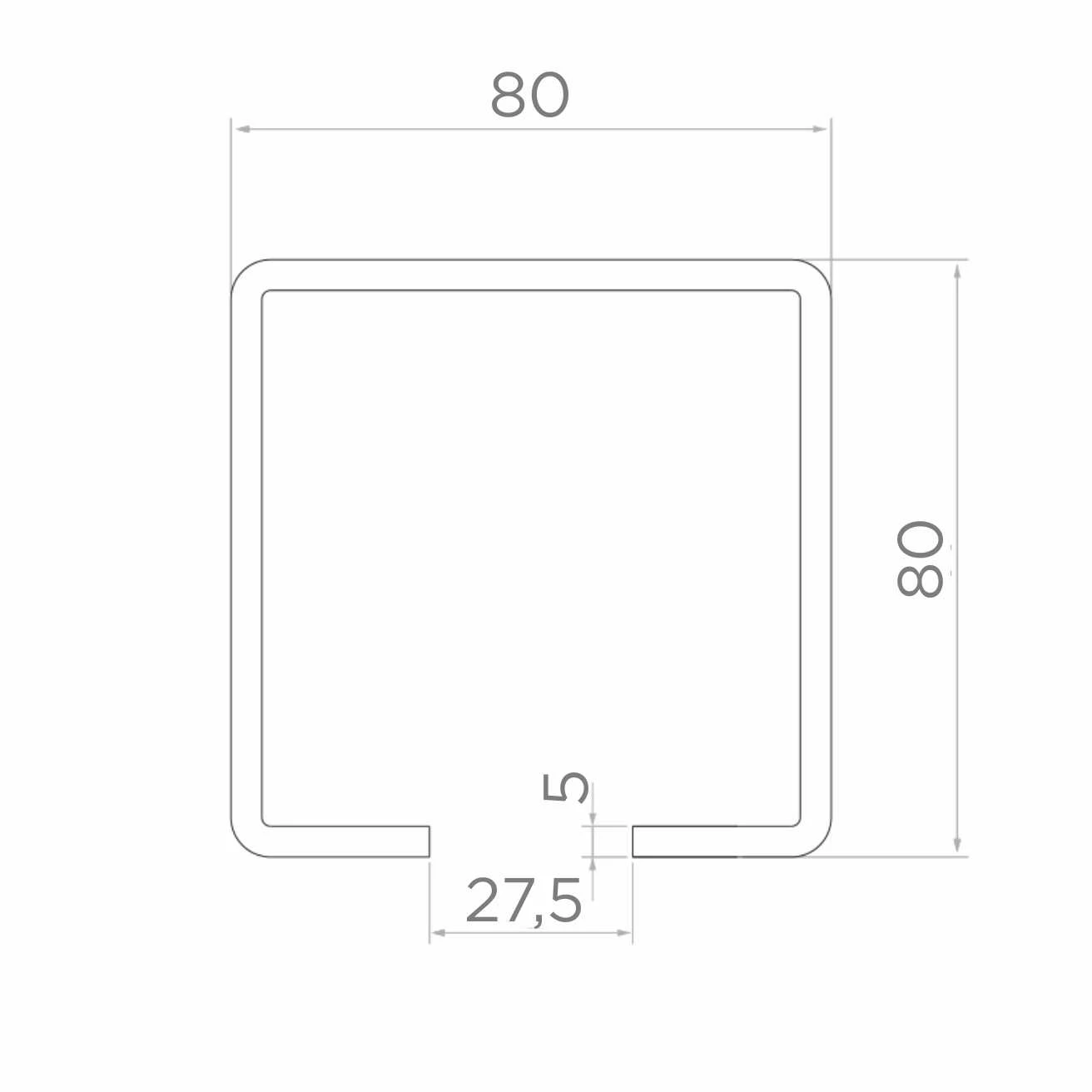

Maßzeichnung in voller Größe öffnen

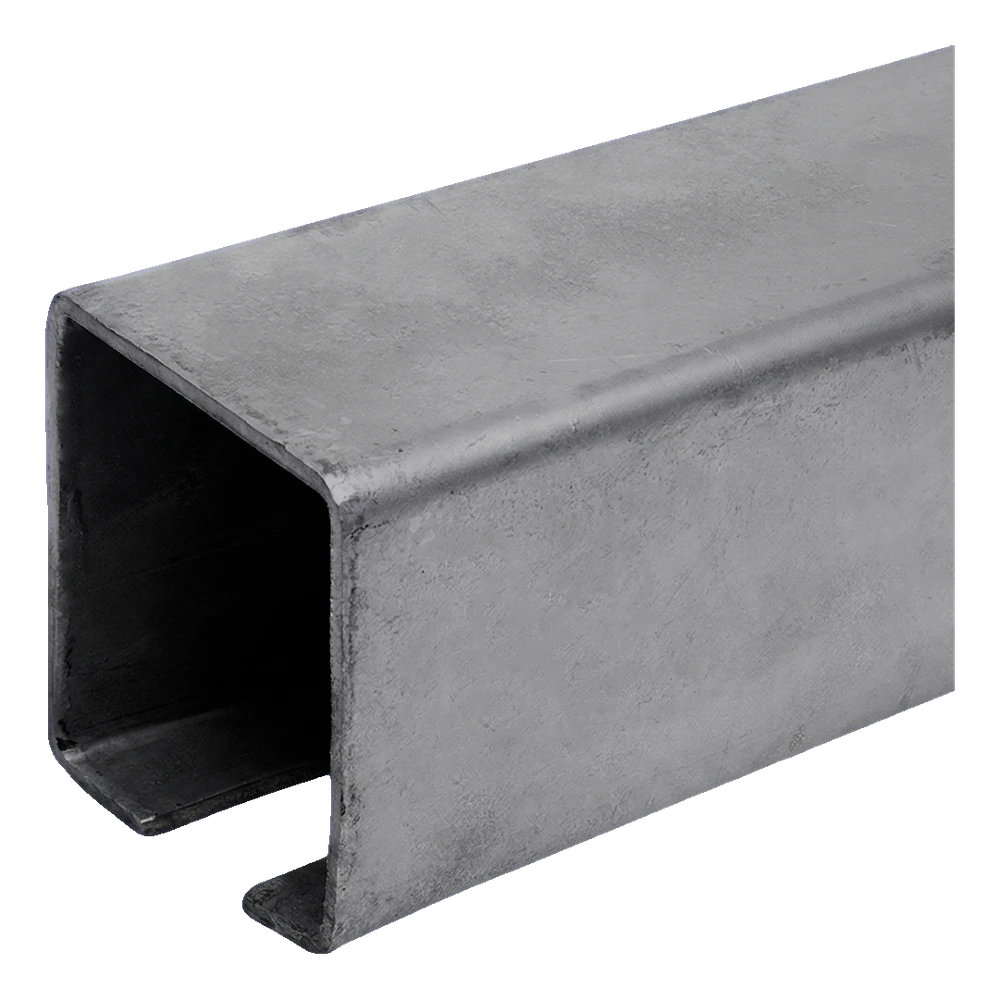

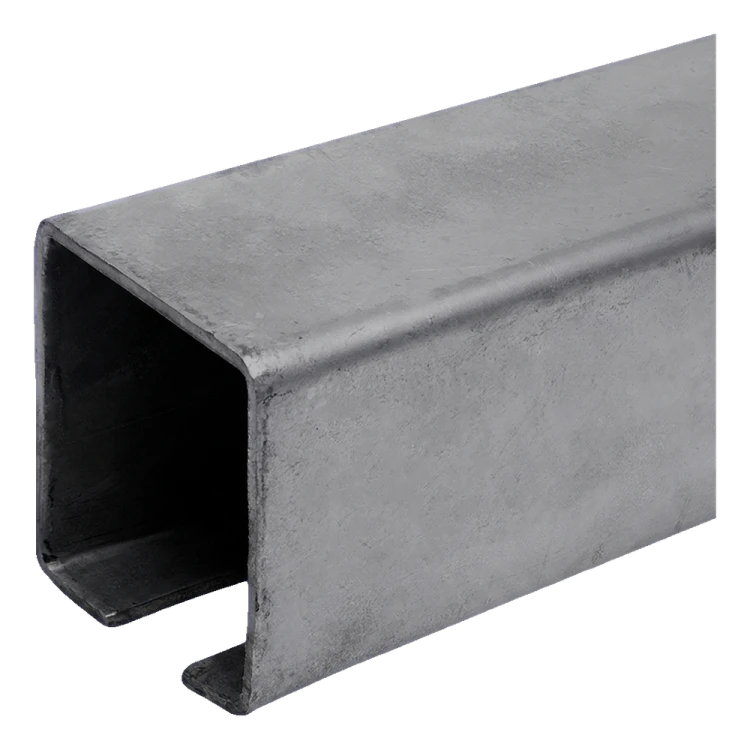

Über das Produkt

Die Laufschiene ist das Tragprofil des Torflügels eines freitragenden Schiebetors. Sie wird mit der Torflügelkonstruktion verschweißt, und in ihrem Inneren laufen die auf dem Fundament befestigten Laufwagen.

Der Querschnitt hat die Außenmaße a × h von 80 × 80 mm und eine Wandstärke s von 5 mm. In der unteren Wand befindet sich ein 27,5 mm breiter Schlitz, durch den die Träger der Laufwagen führen. Die Profillänge L beträgt 7000 mm; die Maße stammen aus der Herstellerzeichnung.

Das Profil besteht aus Stahl ohne Beschichtung und muss daher nach der Fertigung des Torflügels vor Korrosion geschützt werden. Die Masse je Stück beträgt 67,42 kg.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie die Laufwagen passend zum Profil 80 × 80 mm – Profil und Laufwagen müssen zur gleichen Systemgröße gehören.
• ✓Schneiden Sie das Profil zu und verschweißen Sie es mit dem Schlitz nach unten mit der Torflügelkonstruktion; der 27,5 mm breite Schlitz führt die Laufwagen.
• ✓Schützen Sie den Stahl nach dem Verschweißen vor Korrosion und verschließen Sie die Profilenden mit einer Endkappe mit Auflaufrolle.
