PSG verstellbares Scharnier für Flügeltore M20 mit Schild 100×100×4 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

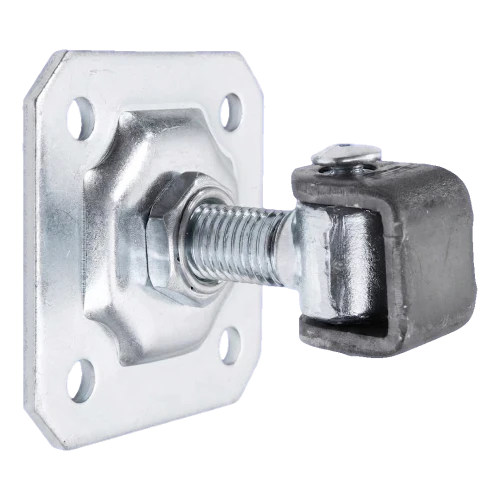

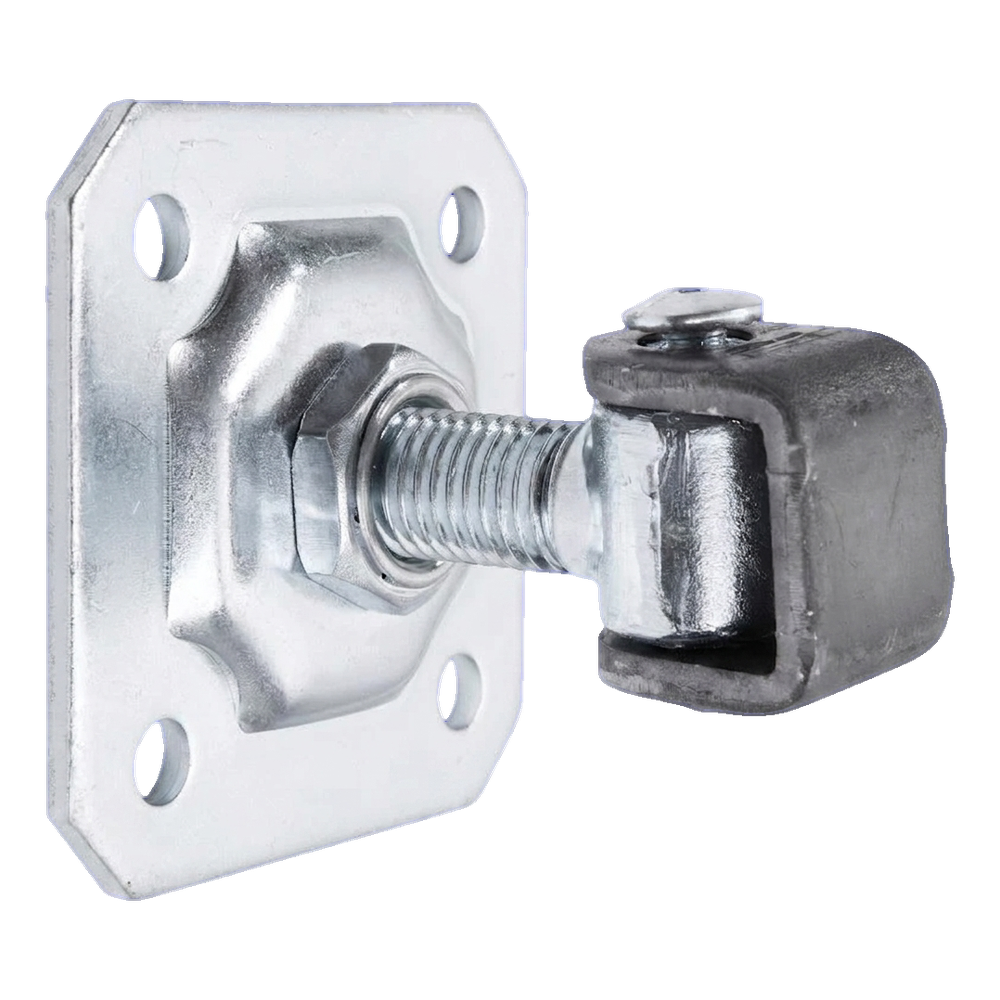

PSG verstellbares Scharnier für Flügeltore M20 mit Schild 100×100×4 mm
Das verstellbare Scharnier PSG M20 ist ein strapazierfähiges Stahlelement zur Aufhängung für Flügeltore. Dank des M20-Gewindes mit Reguliermutter ermöglicht es eine präzise Korrektur der Torflügelposition zu jedem Zeitpunkt — sowohl direkt nach der Montage als auch während des Betriebs, wenn die Konstruktion durchhängt oder sich unter Temperatureinfluss geometrisch verändert.
Das Produkt ist durch Feuerverzinkung geschützt, was eine mehrjährige Korrosionsschutz im Außenbereich garantiert. Das Scharnierlager ist in schwarzer Farbe ausgeführt, was ein ästhetisches Aussehen verleiht und sich gut mit typischen Zäunen und Toren kombinieren lässt.
Warum sollten Sie dieses Scharnier wählen?
- Regulierung nach der Montage — die Mutter am M20-Gewinde ermöglicht es, das Scharnier jederzeit anzuziehen oder zu lösen und so das Durchhängen des Torflügels oder die Auswirkungen von Temperaturschwankungen zu kompensieren
- Hohe Tragkraft — die zulässige Belastung eines Scharnierpaars bei einem 2 m langen Flügel beträgt 105 kg
- Korrosionsschutz — die verzinkte Montageplatte gewährleistet Langlebigkeit im Freien über viele Saisons
- Solide Konstruktion — die Blechstärke der Montageplatte von 4 mm garantiert Steifigkeit und Widerstand gegen mechanische Verformungen
- Hohe Verschleißfestigkeit — die Stahlelemente halten intensiver, täglicher Nutzung stand
Abmessungen und technische Spezifikation
- Hersteller: PSG
- Material: Stahl
- Korrosionsschutz: Verzinkung (Lager schwarz)
- Schraubendurchmesser: M20

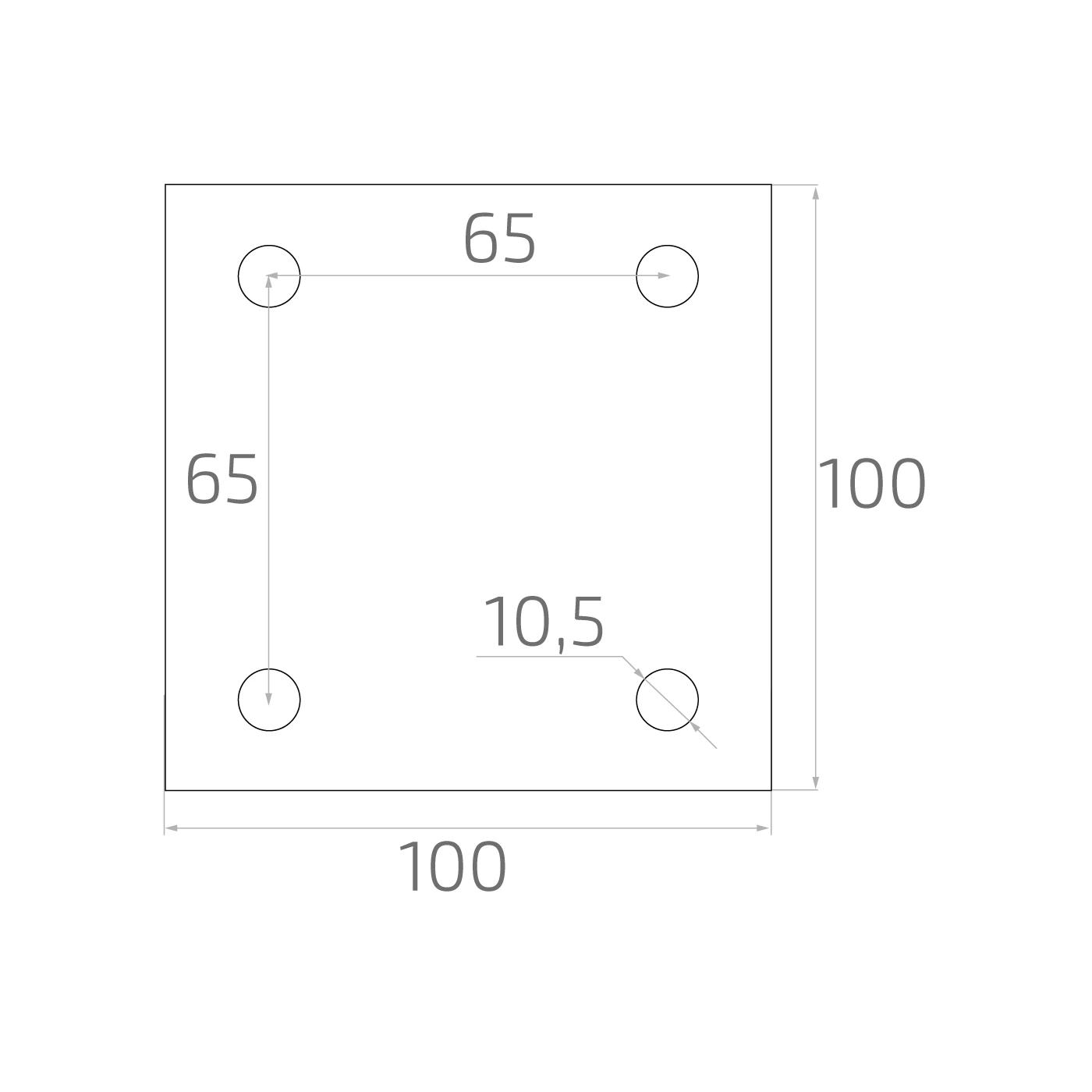

- Montageplatte (Schild): 100 × 100 × 4 mm
- Montagelochbild: 65 × 65 mm
- Durchmesser der Montagelöcher: 10,5 mm
- Breite des Scharnierlagers: 43 mm
- Ausladung des Scharniers von der Montageebene: 40 mm (bis Zapfenachse) / 88 mm (gesamt)
- Gesamtlänge (L): 88 mm
- Zulässige Belastung eines Scharnierpaars (2 m Flügel): 105 kg
- Gewicht: 0,76 kg
- EAN: 5901289675741
Anwendung und Montage
Das Scharnier ist für die Montage an Pfosten von Flügeltoren bestimmt — aus Stahl, gemauert oder aus Beton. Die vier Montagelöcher in der Platte (Ø 10,5 mm) ermöglichen eine sichere Verschraubung am Untergrund mit entsprechenden Schrauben oder Ankern. Nach der Befestigung der Platte am Pfosten und des Lagers am Torflügel genügt es, die Reguliermutter am M20-Gewinde anzuziehen, um die gewünschte Position des Flügels einzustellen. Die Regulierung kann mehrfach wiederholt werden — das ist besonders nützlich im Winter, wenn sich das Metall unter dem Einfluss niedriger Temperaturen zusammenzieht, sowie im Sommer, wenn es sich thermisch ausdehnt.
Technische Daten
| Gewindeart | M20 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
